Joskus järjestelmänvalvojana haluat säädellä asiakkaidesi käyttämää kaistanleveyttä. Tämä opetusohjelma näyttää, kuinka se tehdään useimmissa yksiköissämme. Perusasiat pysyvät hyvin samanlaisina koko tuotevalikoimassamme!

Opetusohjelman ensimmäinen osa näyttää, kuinka voit määrittää kaistanleveyden hallintasäännön käyttämällä esimerkkinä SIP-liikennettä

Tämä opetusohjelman toinen osa tarjoaa kaksi skenaariota QoS:n määrittämiseen. Yksi tärkeimmistä syistä, miksi käyttäjät ottavat käyttöön kaistanleveyden hallinnan (QoS), on VoIP-liikenteen priorisointi. Tämä opas sisältää ohjeet QoS-säännön luomiseen VoIP:n priorisoimiseksi sekä liikenteen priorisoimiseen tietyille laitteille.

Sisällysluettelo

Osa A: Määritä BWM

Osa B: VoIP:n määrittäminen BWM:n avulla

BWM:n käyttöönotto

QoS VoIP-palvelulle

QoS perustuu IP-osoitteeseen

Osa A: Määritä BWM

1 . Kirjaudu yksikköön antamalla IP-osoite ja järjestelmänvalvojan tunnukset

2 . Siirry kohtaan Configuration > BWM ja ota BWM käyttöön valitsemalla valintaruutu


3 . Laitteestasi riippuen (ZyWall USG 50 tai uudempi ja seuraavan sukupolven USG-sarja) voit valita "Ota käyttöön korkeimman kaistanleveyden prioriteetti SIP-liikenteelle". Tämä vaihtoehto käyttää oletusarvoista SIP-porttia UDP 5060.



4 . Skenaariostasi riippuen sinun on luotava objekteja palveluillesi ja IP-osoitteillesi:

Siirry kohtaan Kokoonpano > Objekti > Osoite/Geo IP luodaksesi IP-osoiteobjekteja esimerkiksi SIP-puhelimillesi - käyttämällä yllä olevaa "Osoiteryhmä"-välilehteä, voit laittaa nämä objektit ryhmään käyttääksesi niitä myöhemmin BWM:ssäsi.

5 . Siirry kohtaan Kokoonpano > Objekti > Palvelu ja luo haluamasi palveluobjekti

6 . Siirry kohtaan Kokoonpano > Objekti > Palvelu luodaksesi aikataulu, jolloin BWM-sääntöä sovelletaan

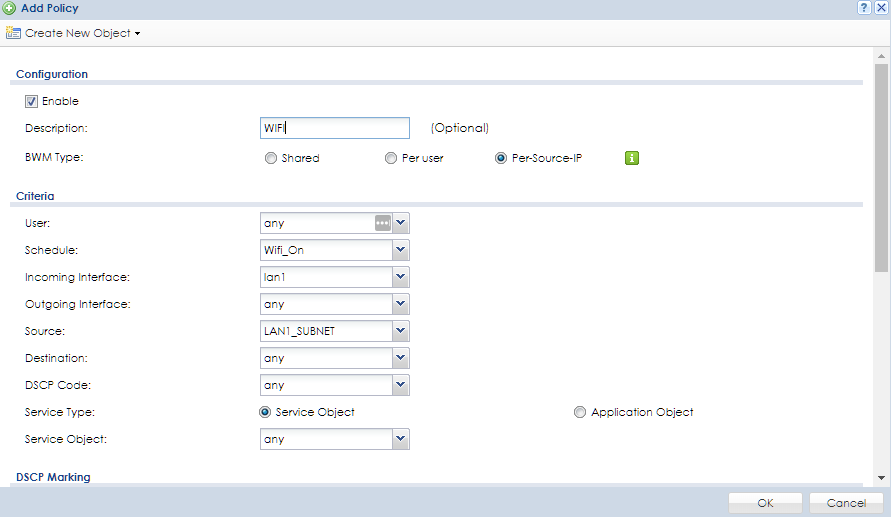

7 . Siirry nyt takaisin kohtaan Määritykset > BWM ja napsauta "Lisää", valitse sopiva nimi, valitse aiemmin luotu "Aikataulu", "Saapuva liitäntä" (yleensä jokin LAN-verkoistasi) ja "Palveluobjekti".



8 . Vieritä alas kohtaan Kaistanleveyden muokkaus ja valitse haluamasi prioriteetti saapuvalle ja lähtevälle liikenteelle (7 = alin prioriteetti, 1 = korkein prioriteetti, 5 = oletusarvo VOIP-liikenteelle )

Se siitä! Nyt olet onnistuneesti luonut BWM-säännön, joka priorisoi VOIP-liikennettäsi.

Osa B: VoIP:n määrittäminen BWM:n avulla

BWM:n käyttöönotto

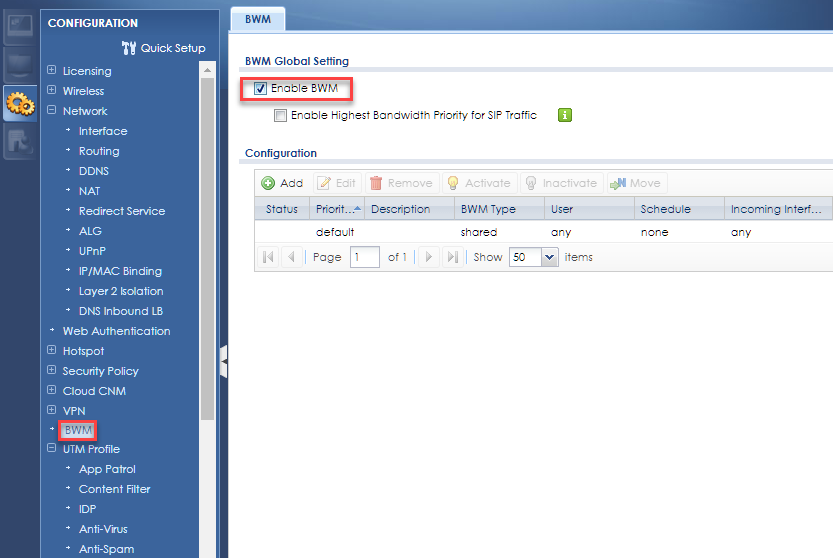

Kirjaudu reitittimen web-asetussivulle ja siirry valikkoon Configuration ( ) → BWM . Valitse valintaruutu ottaaksesi kaistanleveyden hallinta käyttöön ( Enable BWM ) -ominaisuuden ja ota asetukset käyttöön.

Kaikilla käyttäjän luomilla säännöillä on korkeampi prioriteetti käyttäjän asetuksista riippuen. Kaiken muun liikenteen prioriteetti on 7 oletusarvoisen BWM-säännön perusteella.

QoS VoIP-palvelulle

Voit luoda VoIP-liikenteen prioriteetin sallivan kaistanleveyden hallintasäännön napsauttamalla Lisää -painiketta.

Huomautus: Tee tämä vain, jos "Ota käyttöön korkeimman kaistanleveyden prioriteetti SIP-liikenteelle" -valintaruutua ei ole valittu tai se ei ole käytettävissä laitemallissasi.

• Siirry Service Object -kohtaan ja valitse SIP (tai VoIP:lle käytetyt portit)
• Vieritä alas Bandwidth Shaping -vaihtoehtoon ja aseta Priority arvoon 1 (korkein prioriteetti)
• Jätä kaikki muut kentät oletusarvoiksi


Jos käytät omaa VoIP-porttia, sinun on ensin luotava palveluobjekti. Siirry asetuksiin ( ) → Objekti → Palvelu ja napsauta Lisää -painiketta lisätäksesi VoIP-portin numeron ja vastustaaksesi sen.

Kun olet luonut kohteen palveluportille, voit luoda BWM-säännön priorisoidaksesi tämän VoIP-portin.

QoS perustuu IP-osoitteeseen

Jos haluat sallia tietyn solmun prioriteetin sen IP-osoitteen perusteella, meidän on ensin luotava osoiteobjekti. Siirry asetuksiin ( ) → Objekti → Osoite ja lisää laitteen IP-osoite napsauttamalla Lisää -painiketta.

Nyt kun osoiteobjekti on luotu, voimme luoda BWM-säännön priorisoidaksesi kaiken laitteelta tulevan liikenteen.

• Valitse "Criteria"-kohdan Saapuvien liitäntä -kenttään LAN1 (tämä on sisäinen liitäntä, johon laite on liitetty reitittimessä).
• Valitse Outgoing Interface -kenttään sopiva WAN-yhteys tai valitse SYSTEM_DEFAULT_WAN_TRUNK ottaaksesi kaistanleveyden hallinnan prioriteetin käyttöön kaikissa WAN-yhteyksissä.
• Valitse Lähde -kenttään osoiteobjekti, jonka loit laitteen IP-osoitteelle ( IP_Phone tämän oppaan perusteella)
• Vieritä alas kohtaan Bandwidth Shaping ja aseta prioriteetti (1 on korkein)
