Zyxel Network-Attached Storage [NAS] - Linkkien yhdistämisen / porttien yhdistämisen määrittäminen Zyxel NAS:ssa

Zyxel NAS Link Aggregation (LAG), joka tunnetaan myös nimellä porttien trunking tai bonding, on verkko-ominaisuus, joka yhdistää useita verkkoliitäntöjä yhdeksi loogiseksi linkiksi. Tämä kokoonpano parantaa verkon suorituskykyä tarjoamalla suuremman kaistanleveyden, redundanssin ja paremman kuorman tasauksen.

Tuotteen käyttöiän päättymistä koskeva ilmoitus: Valitettavasti joudumme ilmoittamaan, että tuote "Zyxel NAS Devices" on tullut käyttöikänsä pää hän.Tämän seurauksena tämän laitteen tekninen tuki voi olla rajallista. Huomioithan, että käyttöiän jo päättäneen laitteen manipulointi tai käyttö tapahtuu täysin omalla vastuullasi. Alla olevasta linkistä löydät luettelon vanhentuneista laitteista sekä niiden käytöstä poistamisen ja tuen päättymisen päivämäärät. Tällä sivulla on myös laitteen viimeisin päivitetty versio: End of Life

Miten LAG toimii Zyxel NAS:ssa

LAG yhdistää liitännät, kuten LAN1 ja LAN2, yhdeksi loogiseksi yhteydeksi, mikä lisää kaistanleveyttä ja vikasietoisuutta. Molemmat liitännät käyttävät samaa IP- ja MAC-osoitetta. Tämä kokoonpano edellyttää, että myös liitetty Ethernet-kytkin tukee linkkien yhdistämistä ja on määritetty oikein.

LAG:n määrittäminen Zyxel NAS:ssa

NAS-konfiguraation käyttäminen:

1. • Siirry kohtaan Ohjauspaneeli > Verkko > TCP/IP > Verkkoliitäntä > Luo.
   • Valitse vaihtoehto kuorman tasaus tai porttirunko.

Porttitrunking-asetukset:

1. • Varmista, että LAN1 ja LAN2 on liitetty samaan Ethernet-kytkimeen.
   • Määritä kytkimen LAG-asetukset NAS:n asetuksia vastaaviksi.

Kuormituksen tasausasetukset:

Voidaan valita erilaisia kuormituksen tasausalgoritmeja, kuten esimerkiksi:

• Round-Robin: Jakaa paketit peräkkäin kaikille linkeille.
• Aktiivinen varmuuskopiointi: Yksi liitäntä on aktiivinen ja toinen on varajärjestelmä.
• XOR (eksklusiivinen TAI): Tasapainottaa liikennettä lähde- ja kohde-MAC- tai IP-osoitteiden perusteella.

IP-osoitteen määritys:

• LACP:llä on rajoituksia DHCP:n kautta tapahtuvaan johdonmukaiseen IP-osoitukseen. On suositeltavaa määrittää NAS:lle staattinen IP-osoite, jotta se saa aina saman IP-osoitteen.

Yleiset ongelmat ja ratkaisut

• Yhden virtauksen nopeusrajoitus:
  • Kukin yksittäinen liikennevirta on rajoitettu yhden fyysisen portin nopeuteen, yleensä 1 Gbps. Yhdistetty kaistanleveys toteutetaan useiden samanaikaisten virtojen avulla.
• Kytkinyhteensopivuus:
  • Varmista, että kytketty kytkin tukee LAG:tä ja että se on konfiguroitu sitä varten oikein. Jotkin Zyxel-mallit, kuten XGS1210-12, eivät tue dynaamista LACP:tä (IEEE 802.3ad) ja saattavat vaatia staattisia LAG-asetuksia.
• Firmware- ja malliharkinta:
  • Jos haluat käyttää kehittyneitä ominaisuuksia, kuten LACP:tä, harkitse korkeamman hintaluokan malleja, kuten XGS1930- tai GS1900-sarjaa, jotka tarjoavat paremman tuen dynaamiselle linkkien yhdistämiselle.

Esimerkkikokoonpano skenaario

NAS:n liittäminen:

1. • Kytke NAS:n LAN1 ja LAN2 kytkimen kahteen porttiin.

Kytkimen määrittäminen:

1. • Määritä kytkimessä staattinen LAG-ryhmä kahdelle portille.

NAS:n verkkoasetukset:

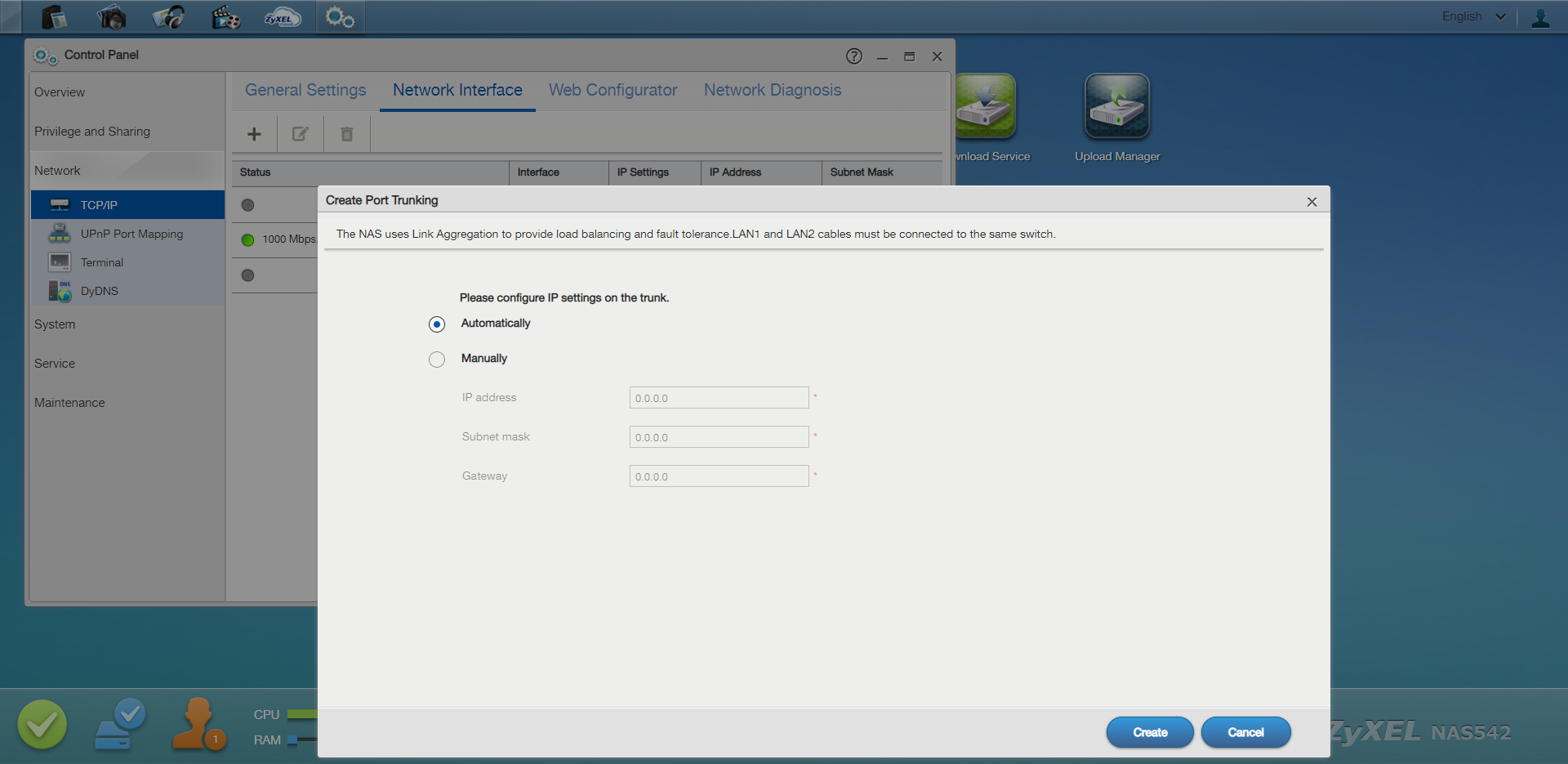

• NAS: Siirry NAS:ssa kohtaan Ohjauspaneeli > Verkko > TCP/IP > Verkkoliitäntä > Luo.
• Valitse Port Trunking ja valitse haluamasi kuormanjakoalgoritmi.
• Määritä NAS:lle staattinen IP-osoite johdonmukaista verkkokäyttöä varten.

Vain varoitus:Zyxel NAS -laitteiden tukiaika on päättynyt. Ymmärrämme, että tämä saattaa olla hankalaa, joten auttaaksemme sinua käy foorumillamme tai tutustu tietopohjamme NAS-osiossa kaikkiin yksityiskohtiin. Löydät myös luettelon vanhentuneista laitteista ja niiden tukiajoista alla olevasta linkistä.

• Elinkaaren päättyminen (EOL/EoL) / tuen päättyminen (EOS/EoS).
• Yhteisön foorumi Henkilökohtainen pilvitallennus

Kiitos paljon ymmärryksestänne ja kärsivällisyydestänne!
