Verkkokytkin - RSTP:n (Rapid-Spanning-Tree-Protocol) konfigurointi rengastopologiassa.

Tässä esimerkissä näytetään järjestelmänvalvojille, miten RSTP (Rapid Spanning Tree Protocol) otetaan käyttöön rengastopologiassa verkon redundanssin toteuttamiseksi.

RSTP:n määrittäminen rengastopologiassa

1. RSTP:n määrittäminen rengastopologiassa

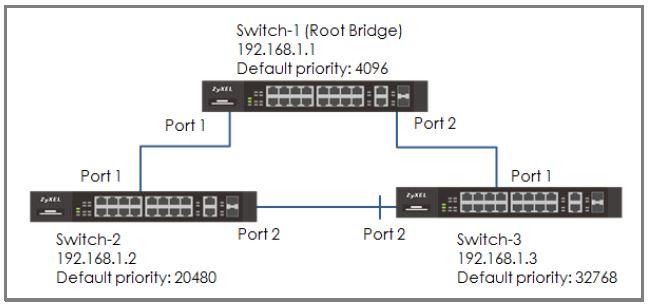

Huomautus! Varmista, että kytkimen-2 ja kytkimen-3 välinen linkki ei ole kytketty tahattomien silmukoiden välttämiseksi ennen RSTP-asetusten viimeistelyä.

1.1 Aseta kytkin-1

Siirry web GUI:hin ja siirry osoitteeseen

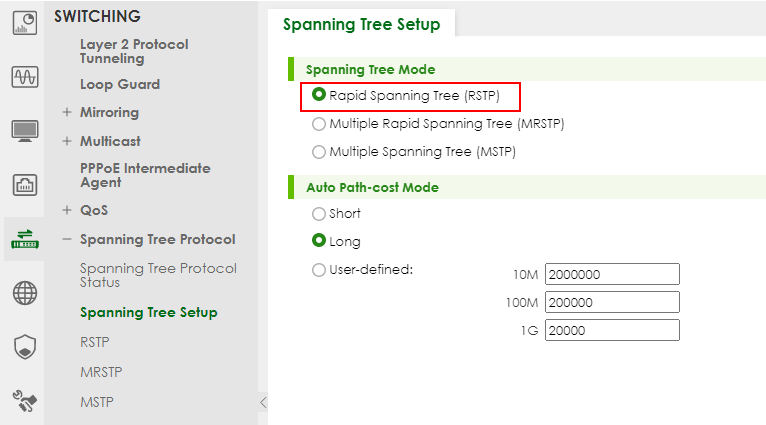

.Tarkista, onko Spanning Tree -asetuksena Rapid Spanning Tree. Jos ei, valitse se ja napsauta "Apply".

3. Määritä Switch-1: Siirry web GUI:n ja siirry osoitteeseen:

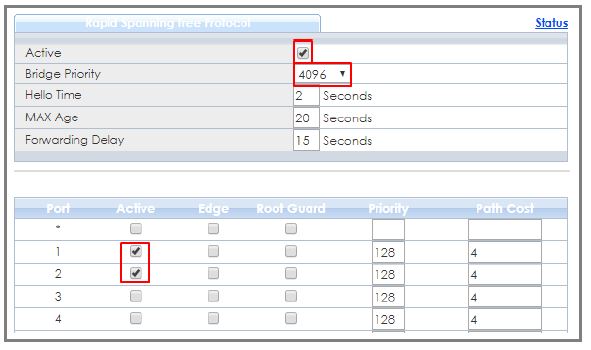

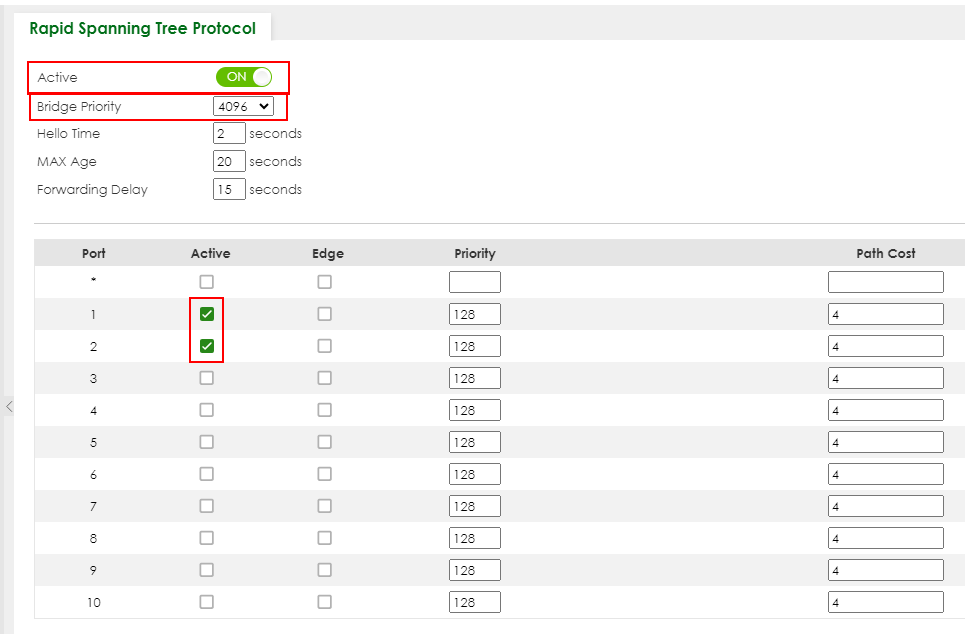

Tarkista sitten "Active" -ruutu. Aseta Bridge Priority = 4096. Aktiivinen portti 1, 2. Napsauta "Apply".

1.2 Aseta kytkin-2

1. Siirry web GUI-käyttöliittymään ja siirry kohtaan:

Tarkista, onko Spanning Tree -asetuksena Rapid Spanning Tree. Jos ei, valitse se ja napsauta "Apply".

2. Määritä RSTP navigoimalla osoitteeseen:

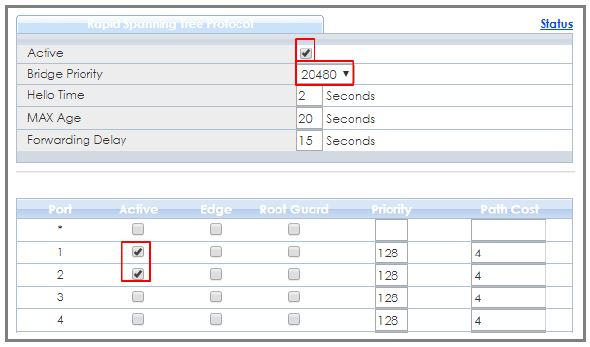

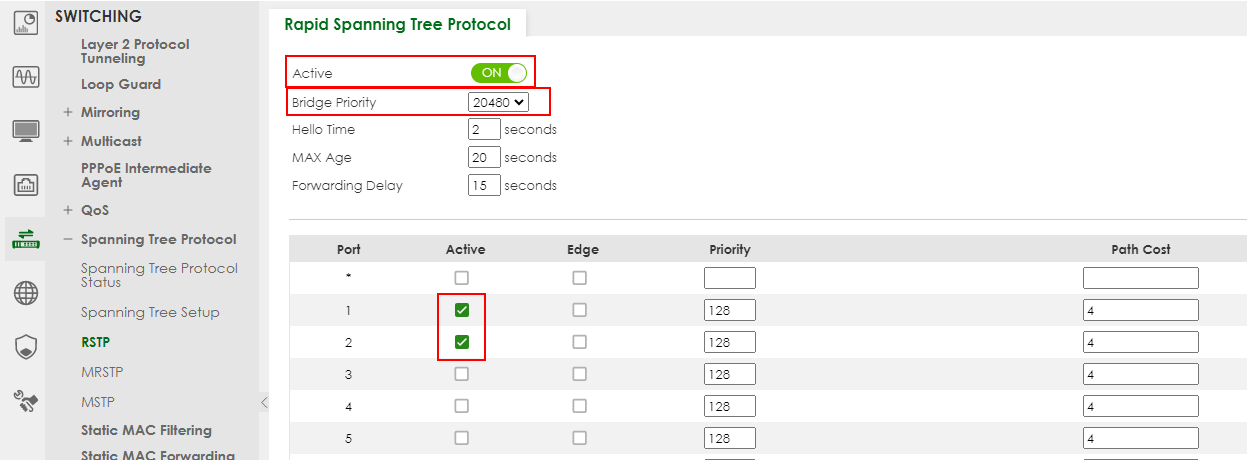

Rastita sitten "Active"-ruutu. Aseta Bridge Priority = 20480. Aktiivinen portti 1, 2. Napsauta "Apply".

1.3 Aseta kytkin-3

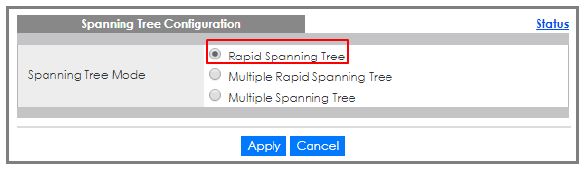

Siirry Web GUI -käyttöliittymään ja valitse Menu > Advanced Application > Spanning Tree Protocol > Configuration. Tarkista, onko Spanning Tree Configuration -asetuksena Rapid Spanning Tree. Jos ei, valitse se ja napsauta "Apply" (Käytä).

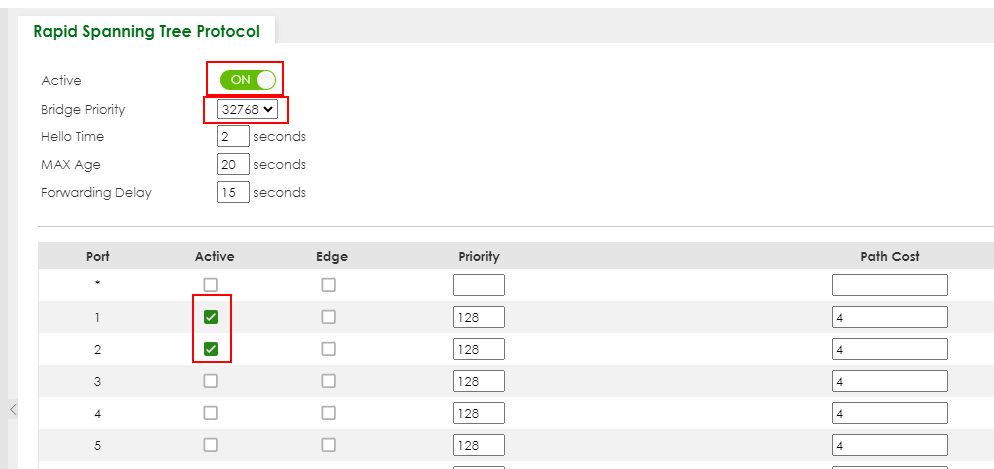

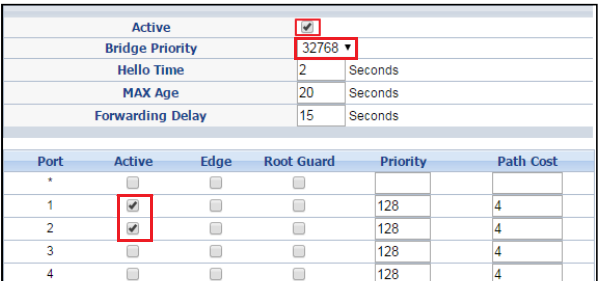

4. Aseta kytkin-3: Siirry web-gui-käyttöliittymään ja valitse Menu > Advanced Application > Spanning Tree Protocol > RSTP. Merkitse "Active" (Aktiivinen) -ruutu. Aseta Bridge Priority = 32768. Aktiivinen portti 1, 2. Napsauta "Apply" (Käytä).

1. Kytke lopuksi linkki Switch-2: n ja Switch-3:n välille.

1.4 Testaa tulos

• Tarkista Switch-1:n tila:

Siirry osoitteeseen:

Root Bridge ID:n ja Our Bridge ID:n pitäisi olla samat. Tämä tarkoittaa, että Switch-1 on Root Bridge. Molempien porttien 1 ja 2 pitäisi olla FORWARDING-tilassa , kun taas molempien porttiroolit ovat nimettyjä portteja.

* Vanha graafinen käyttöliittymä

Tarkista Switch-2:n tila

Siirry osoitteeseen:

ja tarkista Switch-2:n portin tila. Portin 1 pitäisi olla juuriportti tilassa FORWARDING ja portin 2 pitäisi olla nimetty portti myös tilassa FORWARDING .


* Vanha graafinen käyttöliittymä

Tarkista Switch-3:n tila.

Siirry kohtaan Menu > Advanced Application > Spanning Tree ja tarkista Switch-3:n portin tila. Portin 1 pitäisi olla juuriportti FORWARDING-tilassa , kun taas portti 2 on vaihtoehtoinen portti DISCARDING-tilassa .

2) RSTP:n konfigurointi rengastopologiassa (Legacy GUI).

1. Varmista ennen RSTP-asetusten viimeistelyä, että Switch-2: n ja Switch-3: n välinen linkki ei ole kytketty tahattomien silmukoiden estämiseksi.
2. Määritä kytkin-1: Siirry web-gui-käyttöliittymään ja valitse Menu > Advanced Application > Spanning Tree Protocol > Configuration. Tarkista, onko Spanning Tree -asetuksena Rapid Spanning Tree. Jos ei, valitse se ja napsauta "Apply".


3. Määritä kytkin-1: Siirry web-gui-käyttöliittymään ja valitse Menu > Advanced Application > Spanning Tree Protocol > RSTP. Merkitse "Active" (Aktiivinen) -ruutu. Aseta Bridge Priority = 4096. Aktiivinen portti 1, 2. Napsauta "Apply" (Käytä).

4. Switch-2:n määrittäminen: Siirry web GUI:n ja valitse Menu > Advanced Application > Spanning Tree Protocol > Configuration. Tarkista, onko Spanning Tree -määritys Rapid Spanning Tree. Jos ei, valitse se ja napsauta "Apply".
5. Määritä kytkin-2: Siirry web-gui-käyttöliittymään ja valitse Menu > Advanced Application > Spanning Tree Protocol > RSTP. Merkitse "Active" (Aktiivinen) -ruutu. Aseta Bridge Priority = 20480. Aktiivinen portti 1, 2. Napsauta "Apply" (Käytä).

6. Switch-3:n määrittäminen: Siirry web GUI:n ja valitse Menu > Advanced Application > Spanning Tree Protocol > Configuration. Tarkista, onko Spanning Tree Configuration Rapid Spanning Tree. Jos ei, valitse se ja napsauta "Apply".
7. Määritä kytkin-3: Siirry web-gui-käyttöliittymään ja valitse Menu > Advanced Application > Spanning Tree Protocol > RSTP. Merkitse "Active" (Aktiivinen) -ruutu. Aseta Bridge Priority = 32768. Aktiivinen portti 1, 2. Napsauta "Apply" (Käytä).

8. Kytke lopuksi linkki Switch-2: n ja Switch-3:n välille.

2. Testaa tulos

• Tarkista Switch-1:n tila: Siirry kohtaan Menu > Advanced Application > Spanning Tree Protocol. Root Bridge ID:n ja Our Bridge ID:n pitäisi olla samat. Tämä tarkoittaa, että Switch-1 on Root Bridge (juurisilta). Molempien porttien 1 ja 2 pitäisi olla FORWARDING-tilassa , ja molempien porttiroolien pitäisi olla nimettyjä portteja.

• Tarkista Switch-2:n tila: Siirry kohtaan Menu > Advanced Application > Spanning Tree ja tarkista Switch-2:n porttitila. Portin 1 pitäisi olla juuriportti FORWARDING-tilassa , ja portin 2 pitäisi olla nimetty portti myös FORWARDING-tilassa .




• Tarkista Switch-3:n tila: Mene kohtaan Menu > Advanced Application > Spanning Tree ja tarkista Switch-3:n portin tila. Portin 1 pitäisi olla juuriportti FORWARDING-tilassa , kun taas portti 2 on vaihtoehtoinen portti DISCARDING-tilassa .



3. Mikä voisi mennä pieleen

• Jos Root Bridge ei ole odotettu laite:

1. Vähennä tämän laitteen Spanning Tree -prioriteettia.
2. Lisää muiden laitteiden Spanning Tree -prioriteettia.

• Kytkin, jolla on pienin siltaprioriteetti, on juurisilta. Jos prioriteetti on sama, kytkin, jonka MAC-osoite on pienin , on juurisilta.
• Jos kytkimien hallintaan ei pääse käsiksi ja kytkimen portti-LEDit vilkkuvat jatkuvasti, voit palauttaa hallintayhteyden poistamalla tai irrottamalla kaikki redundantit linkit renkaan katkaisemiseksi.
  Tämä tapahtuu usein ennen kuin Spanning Tree on määritetty laitteisiin tai jos Spanning Tree on määritetty väärin.
