Kytkentä - Määritä kaistanleveyden valvonta [Rate Limit]

Tässä esimerkissä näytetään järjestelmänvalvojille, miten kaistanleveyden hallinta määritetään liikennemäärien hallitsemiseksi.
Voimme rajoittaa joko saapuvaa liikennettä, lähtevää liikennettä tai molempia.

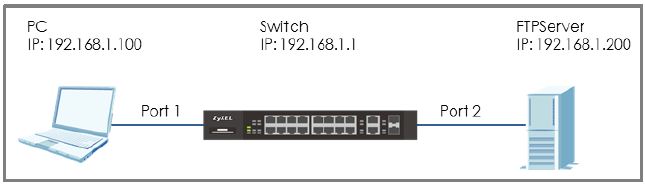

Tässä esimerkissä käytämme kahta tietokonetta: FTP-asiakas (PC) ja FTP-palvelin (FTPServer).
PC joko lataa tiedostoja tai lataa tiedostoja FTP-palvelimelta.

Määritä kaistanleveyden valvonta rajoittamaan liikennemäärää.

Huom:
Tässä artikkelissa käytetään esimerkkeinä kaikkia verkon IP-osoitteita ja aliverkon maskeja. Korvaa ne todellisilla verkon IP-osoitteilla ja aliverkon maskeilla. Tämä esimerkki testattiin XGS4600-32:lla, jonka laiteohjelmisto on v4.50.

1) Määritä kaistanleveyden hallinta

1. Siirry web GUI:hen ja valitse

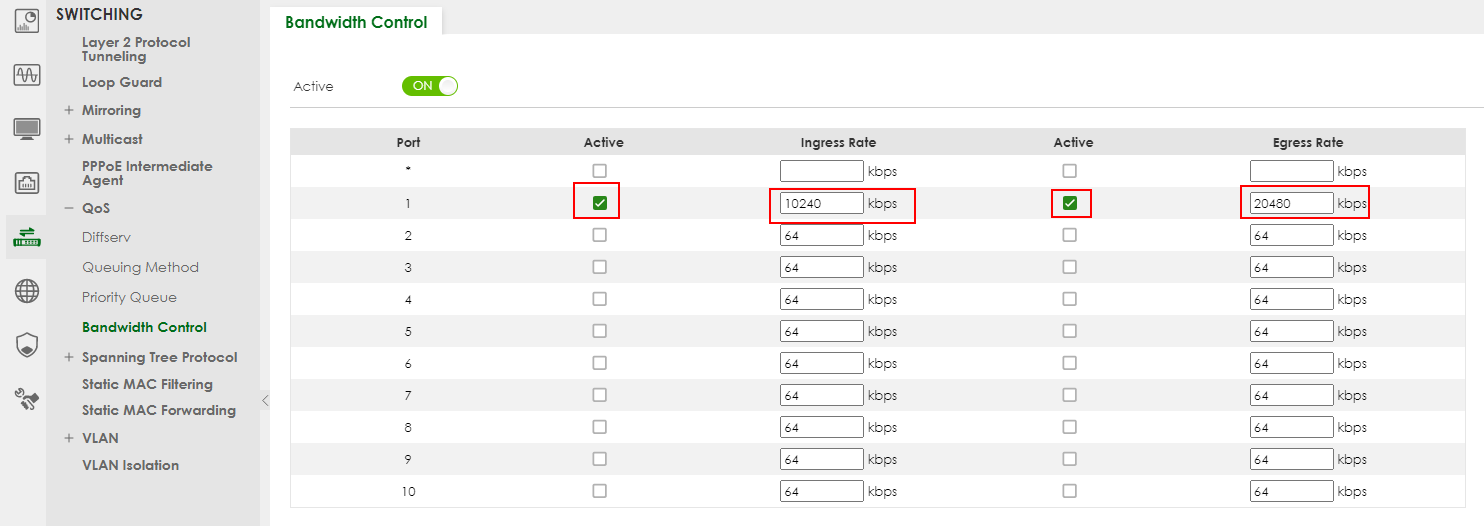

2. Merkitse "Active" -ruutu. Näppäile nopeudet seuraavasti: Ingress Rate (latausraja) = 10240 kbps ja Egress Rate (latausraja) = 20480 kbps.

Muista tarkistaa myös portin "Active"-ruutu. Napsauta lopuksi "Apply".

3. Tallenna konfiguraatio

Testaa tulos

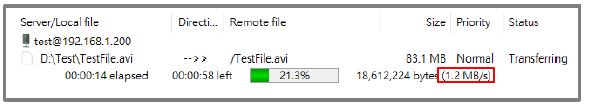

1. Lataa tiedosto FTP-palvelimelle tietokoneen avulla. Siirtonopeuden pitäisi olla suunnilleen 1,25 MB/s (10240 Kbit/s).

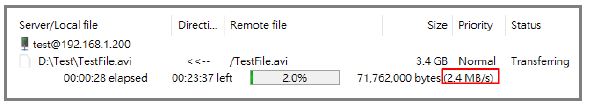

2. Lataa tiedosto FTP-palvelimelta tietokoneella. Siirtonopeuden pitäisi olla suurin piirtein 2,5 MB/s (20480 Kbit/s).


Jos sinulla on ongelmia

Ota virtauksen valvonta käyttöön sekä kytkimessä että tietokoneessa.

Tunnettu ongelma, jota olemme havainneet, on se, että TCP:n läpäisykyky saattaa joillakin laitteilla olla epävakaa ja epäluotettava. Tämä johtuu siitä, että joidenkin laitteiden (esim. Windows-tietokoneiden, joissa on tehottomammat verkkokortit) kaistanleveyden hallinta (BWM) toimii huonosti kaistanleveyden hallintaa (nopeudenrajoitus) määritettäessä, ja se voi aiheuttaa odottamattoman tuloksen. Kun kaistanleveyden hallinta on otettu käyttöön, virtauksen hallinnan kytkeminen päälle lisää sisäänmenon läpäisykykyä, koska lähettävät tietokoneet eivät ylitä ikkunakokoa ja aiheuta pakettihäviöitä.

Virtauksenohjaus toimii lähettämällä taukosignaaleja lähettävään porttiin, kun vastaanottavan portin (kytkimessä oleva) puskurimuisti on täynnä, mikä säätelee liikennettä vastaamaan vastaanottavan portin kaistanleveydenohjausasetuksia. Virtauksenohjauksen on oltava käytössä molemmilla puolilla, jotta se voi vaikuttaa. Hyvä puoli on kuitenkin se, että useimmissa PC-tietokoneiden verkkokorteissa virranohjauksen pitäisi olla oletusarvoisesti käytössä, minkä vuoksi voit saada tyydyttäviä tuloksia ottamalla virranohjauksen käyttöön vain kytkinporttien osalta.

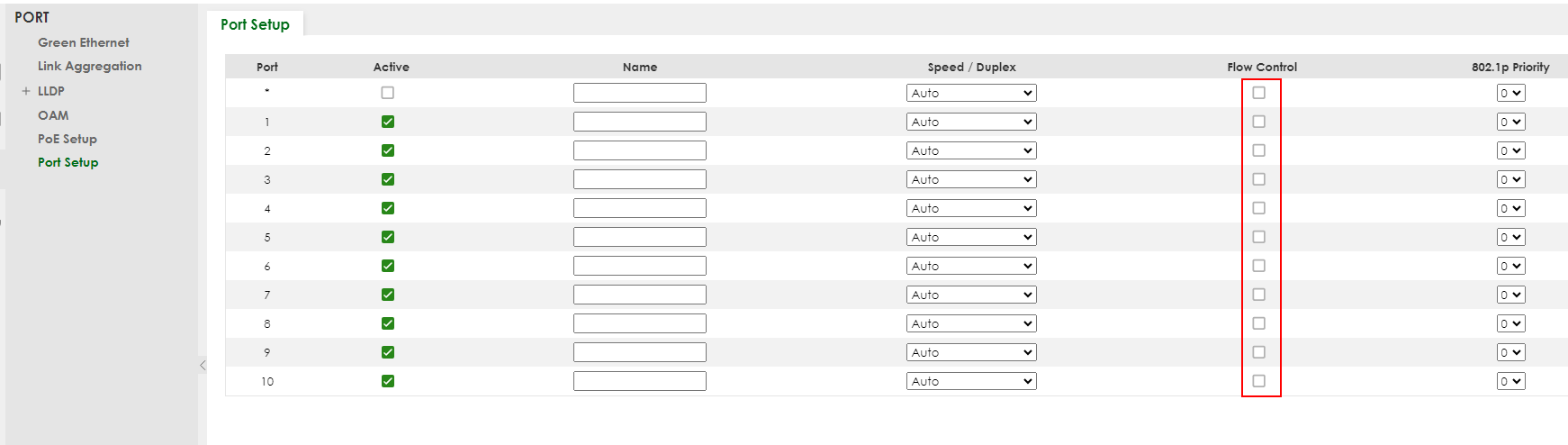

Määritä virranohjaus navigoimalla osoitteeseen:

2) Määritä kaistanleveyden hallinta vanhalla graafisella käyttöliittymällä.

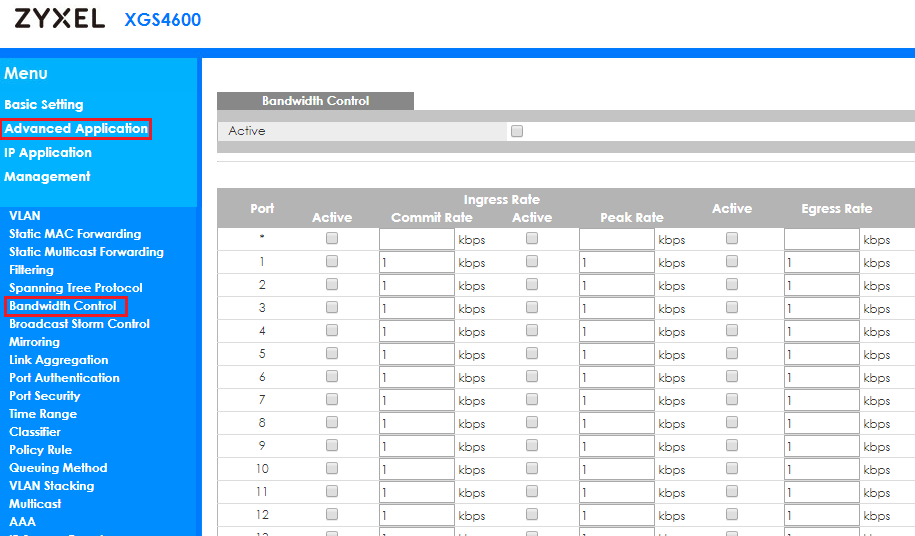

1. Siirry web GUI:hen ja siirry kohtaan

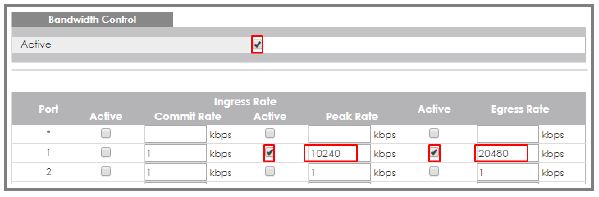

2. Merkitse "Active" -ruutu. Näppäile nopeudet seuraavasti: Ingress Rate (latausraja) = 10240 kbps ja Egress Rate (latausraja) = 20480 kbps.

Muista tarkistaa myös portin "Active"-ruutu. Napsauta lopuksi "Apply".

Testaa tulos

1. Lataa tiedosto FTP-palvelimelle tietokoneen avulla. Siirtonopeuden pitäisi olla suunnilleen 1,25 MB/s (10240 Kbit/s).



2. Lataa tiedosto FTP-palvelimelta tietokoneella. Siirtonopeuden pitäisi olla suurin piirtein 2,5 MB/s (20480 Kbit/s).


Jos sinulla on ongelmia

Ota virtauksen hallinta käyttöön sekä kytkimessä että tietokoneessa.

Tunnettu ongelma, jota olemme havainneet, on se, että TCP:n läpäisykyky saattaa joillakin laitteilla olla epävakaa ja epäluotettava. Tämä johtuu siitä, että joidenkin laitteiden (esim. Windows-tietokoneiden, joissa on tehottomammat verkkokortit) kaistanleveyden hallinta (BWM) toimii huonosti kaistanleveyden hallintaa (nopeudenrajoitus) määritettäessä, ja se voi aiheuttaa odottamattoman tuloksen. Kun kaistanleveyden hallinta on otettu käyttöön, virtauksen hallinnan kytkeminen päälle lisää sisäänmenon läpimenoa, koska lähettävät tietokoneet eivät ylitä ikkunakokoa ja aiheuta pakettihäviöitä.

Virtauksenohjaus toimii lähettämällä taukosignaaleja lähettävään porttiin, kun vastaanottavan portin (kytkimessä oleva) puskurimuisti on täynnä, mikä säätelee liikennettä vastaamaan vastaanottavan portin kaistanleveydenohjausasetuksia. Virtauksenohjauksen on oltava käytössä molemmilla puolilla, jotta se voi vaikuttaa. Hyvä puoli on kuitenkin se, että useimmissa PC-tietokoneiden verkkokorteissa virranohjauksen pitäisi olla oletusarvoisesti käytössä, minkä vuoksi voit saada tyydyttäviä tuloksia ottamalla virranohjauksen käyttöön vain kytkinporttien osalta.

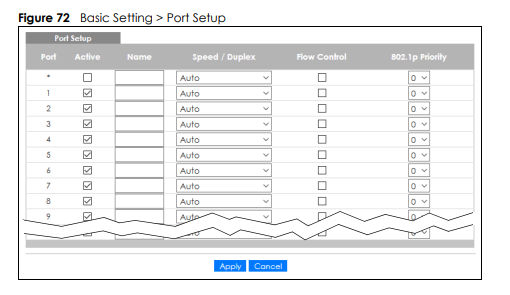

Määritä virranohjaus siirtymällä kohtaan "Perusasetukset -> Porttiasetukset":
