Tässä artikkelissa kuvataan vaihtoehdot laitteen kytkemiseksi virtalähteeseen.
1. Kaapin tyypillisen asennuksen esittely
2. Erityinen asennus muille ehdotuksille
Vaihe vaiheelta
1.
RGS-sarja on maadoitettava kunnolla järjestelmän optimaalisen suorituskyvyn saavuttamiseksi. Katso käyttöohjeet sivulta 16 eteenpäin.

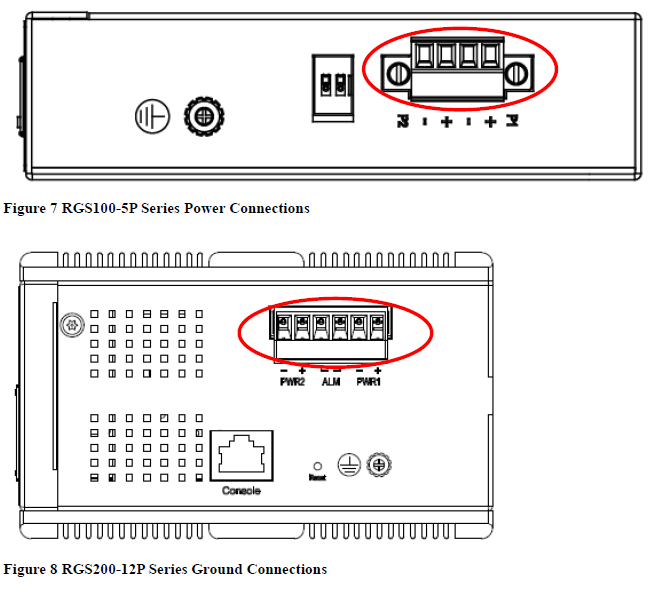

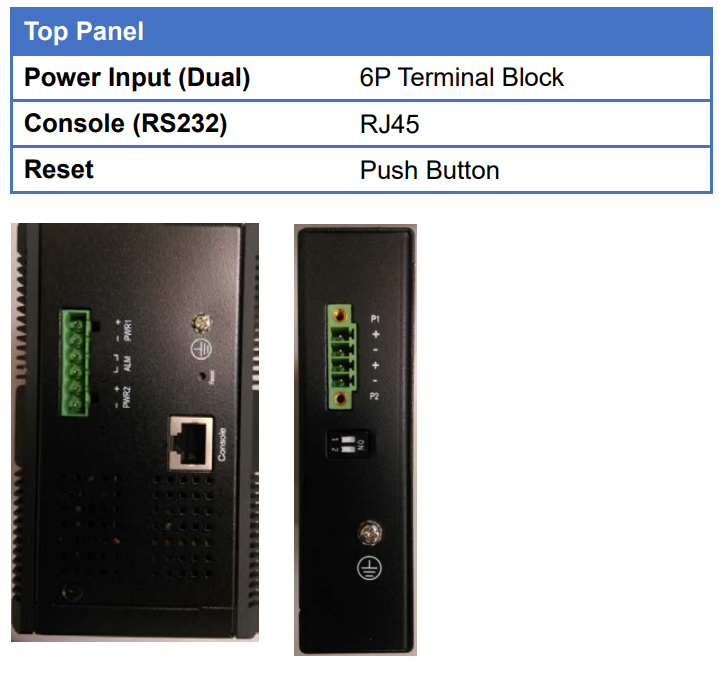

DC Power -liitäntä on 6-napainen liitäntälaite, jonka polaarisuusmerkit ovat yläpaneelissa. RGS200-12P: n virta voidaan saada kahdesta virtalähteestä (sisäänsyöttöalue 12 V - 58 V). DC-virtaliitin on 6-napainen riviliitin; keskimmäisessä riviliittimessä on hälytyskontakti.
Tasavirtavirta tulisi kytkeä hyvin sulatettuun virtalähteeseen.
2.
Jos laitetta ei ole asennettu kotelon hattukiskon järjestelmään, laitteiden kytkemiseen on käytettävä yhteensopivaa virtalähdettä ja kaapelisarjaa. Varmista, että virtalähteen tasavirta-arvo on riittävä, jos käytät PoE-laitteita Switch-laitteen kanssa. Zyxel ei voi tarjota normaalia virtalähdettä RGS-sarjaan kytkemistä varten. Tällaisen virtalähteen tarjoaa ammattimainen sähköasentaja, joka pystyy mahdollistamaan molemmille laitteille johdotuksen.
