Magic Office -nelitaajuinen toistolaite – Laajenna matkapuhelinverkko toimistoosi!

Nykypäivän kilpailuilla markkinoilla luotettava matkapuhelinverkko on tullut välttämättömäksi ravintoloille, vähittäiskaupoille ja varastoille – etenkin alueilla, joilla signaalin laatu on heikko. Asiakkaat odottavat saumatonta yhteyttä, ja heikko matkapuhelinverkko voi vaikuttaa heidän kokemukseensa yhtä paljon kuin tuotteen tai palvelun laatu.

Tässä artikkelissa esitellään Zyxelin uusi "Magic Office" -sisäverkkoratkaisu, joka on suunniteltu ratkaisemaan signaaliongelmia haastavissa ympäristöissä. Opastamme sinut tämän innovatiivisen tuotteen asennuksessa, käyttöönotossa ja vianmäärityksessä. Tuote käyttää 5G-signaalia luodakseen verkon useisiin huoneisiin strategisesti sijoitettujen antennien avulla. Asennuksen päätyttyä sinulla on käytettävissäsi vankka sisäverkkoyhteys, joka varmistaa, että yrityksesi pysyy yhteydessä ja tavoitettavissa, mikä parantaa sekä asiakastyytyväisyyttä että asiakaspysyvyyttä.

MagicOffice, jonka peittoalue on jopa 900 neliömetriä, on paras ratkaisu.

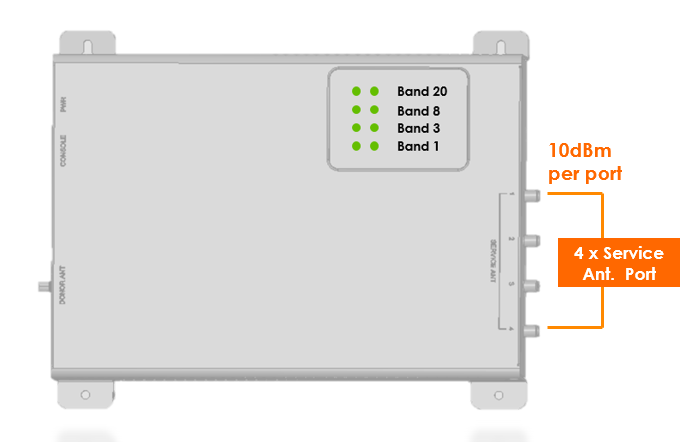

Sijoitus Pienille toimistoille, baareille, ravintoloille tai kaupoille, jotka tarvitsevat parannusta sisäverkon kattavuuteen Jopa 900 m²:n peittoalue Edut Tuki 2G-, 3G-, 4G-, 5G-NRFDD- ja NB-IoT-verkoille Tukee samanaikaisesti 4 taajuusaluetta (B1, 3, 8, 20) Taattu ääni- ja datanopeus Huoleton asennus valitulla työkalusarjalla Valitse ympäristöön parhaiten sopiva vaihtoehto. Helppo peittoalueen suunnittelu 4 x SMA-palveluantenni-porttia, joista kukin kattaa 15 x 15 m:n lattiapinta-alan 25 m:n pehmeällä koaksiaalikaapelilla.

Maksimoi sisäiset matkapuhelinsignaalit välittömästi ja laajenna peittoaluetta

Lähdeantennin asennus on ratkaisevan tärkeää matkapuhelintoistinjärjestelmälle, koska lähdesignaalin voimakkuus ja laatu vaikuttavat merkittävästi sisätilojen signaalikattavuuteen, puhelun laatuun ja datan suorituskykyyn.
IBS-alan järjestelmäintegraattoreille donor-signaalin mittaus ja antennin asennus ovat perustavanlaatuisia tehtäviä; IT-pohjaisille järjestelmäintegraattoreille tehtävät voivat olla monimutkaisia, sillä ne vaativat tyypillisesti RF-asiantuntijaa suorittamaan paikan päällä kartoituksen asennusta varten.
Älykkään järjestelmäsuunnittelun, kuten automaattisen vahvistuksen säädön (AGC), värähtelyn eston ja automaattisen tasoituksen, sekä teematoimistotoistimen intuitiivisten ja selkeiden LED-merkkivalojen ansiosta lähettimen signaalin mittaaminen ja toistimen asennus on nyt helppoa kuin 1-2-3.
Tämä asiakirja tarjoaa vaiheittaiset ohjeet MagicOffice-asennukseen, mukaan lukien lähettimen antennin valinta, lähettimen signaalin tunnistaminen, lähettimen antennin ja palveluantennin asennus sekä LED-merkkivalojen tunnistaminen, jotta MagicOffice-toistin saadaan verkkoon ja käyttövalmiiksi välittömästi.

Lähdeantennin valinta
Ulkokäyttöinen suunta-antenni (Yagi- tai log-periodinen antenni)
Suuntaava Yagi-antenni lähettää tai vastaanottaa signaaleja tietystä suunnasta. Se on ihanteellinen donor-antenniksi viestintään kaukana sijaitsevan tukiaseman (BTS) kanssa tai erittäin heikon signaalin peittoalueelle. Toisaalta antennin vahvistus on suurempi sen suuntaavan luonteen vuoksi, ja sen lähetyskeila on paljon kapeampi ja tarkemmin kohdistettu.
Siksi, jos asennuspaikka on maaseudulla, jossa signaali on erittäin heikko, esim. vain 1 palkin signaali, tai monen operaattorin yhteissijoitusasennuksessa, jossa yksi tietty operaattori toimittaa heikompaa signaalia verrattuna muihin operaattoreihin:

Näissä tilanteissa suunta-antennilla on etuja, kun se suunnataan kohti BTS:ää, jonka signaali on heikompi.

Jos ulkoisen luovuttajasignaalin voimakkuus ja laatu ovat kuitenkin hyvät, esim. 3 palkin signaali, tai jos signaalin ero useiden operaattoreiden välillä on melko tasapainoinen, suunta-antennin valitseminen luovuttaja-antenniksi olisi haitallista asennukselle. Ulkopaneeliantenni olisi parempi vaihtoehto.

Ulkopaneeliantenni
Ulkopaneeliantenni on myös eräänlainen suunta-antenni.

Toisin kuin suunta-Yagi-antenni, jolla on kohdistettu lähetyskeila (esim. ZX-taso on kapeampi vaakasuunnassa ja XY-taso on pienempi pystysuunnassa signaalin lähettämisessä ja vastaanottamisessa) ja joka vaatii antennin suunnan huolellista kohdistamista BTS-signaalin hyvän vastaanoton varmistamiseksi, paneeliantennilla on leveämpi keila signaalin lähettämiseen ja vastaanottamiseen.

Kun ulkoisen luovuttajasignaalin signaalivoimakkuus on hyvä tai signaaliväli on tasapainoinen useiden operaattoreiden välillä, ulkoisen paneeliantennin valitseminen säästää aikaa ja vaivaa antennin suunnan säätämisessä.

Sopivan sijainnin löytäminen donor-antennin asennukselle

Vaihtoehto 1: Android-sovellus Network Cell Info

* Valmistele 1 tai 2 Android-puhelinta, jotka tukevat kahta SIM-korttia ja useiden operaattoreiden
paikkatutkimusta varten.

* Kierrä rakennuksen ympäri

* Operaattoreiden välinen signaalivaje
ja etsi paras signaalin lähde, jonka etäisyys
signaalin sijainti Androidilla varmista tasapainoinen lähtö
Sovelluksen verkko- ja solutiedot. Teho.

Vaihtoehto 2: Spektrianalysaattori (esim. Seeed Studion RF Explorer) sekä verkkosivusto "Spectrummonitoring.com"
Kun teet signaalimittausta, käytä spektrianalysaattoriin kytkettyä suunta-antennia ja säädä tarkkailtava taajuusalue. Toistimen asennuksessa keskity "downlink"-taajuuteen.

Uplink-taajuuteen ei tarvitse keskittyä, koska toistimen ohjelmisto käsittelee uplink-taajuuden automaattisesti.

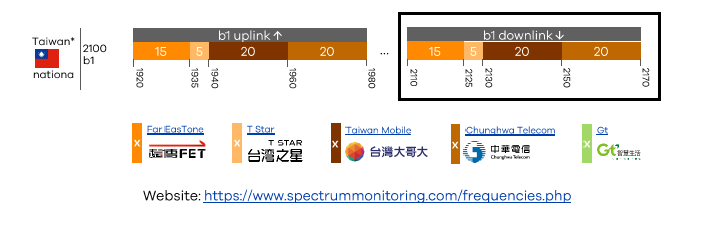

Seuraavassa esimerkissä on kuvattu B1 2100 MHz.

FarEasTone-signaali on taajuusalueen vasemmalla puolella, ja spektrikaaviossa näkyy, että FarEasTone-signaali on heikompi kyseisessä kohdassa.

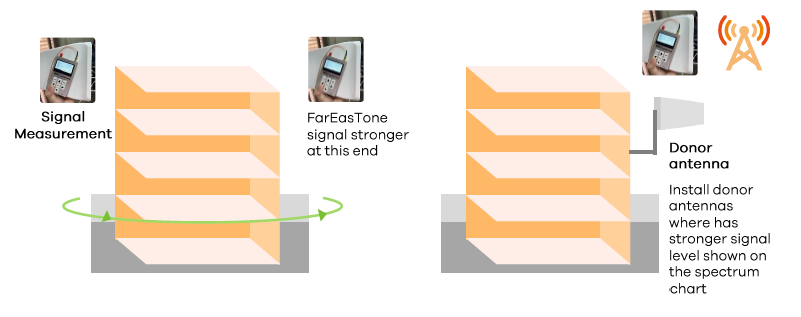

* Kierrä rakennuksen ympäri ja

* operaattoreiden välisen signaalivajeen
löytää paras lähdesignaali, jonka ero on alle 20 dB, jotta
paikka, jossa spektrin tasapainoinen lähtöteho on paras.
Analysoi.

Määritä palveluantenni sijainti.

Palveluantenni asennuksen nyrkkisääntö on tunnistaa sijainti, jossa matkapuhelinverkon kattavuuden parantamista tarvitaan, yrittää maksimoida etäisyys mahdollisimman pitkälle luovuttaja- ja palveluantennin välillä tai luoda enemmän eristystä luovuttaja- ja palveluantennien välille, esim. hyödyntämällä huomattavaa materiaalia antennien välillä tai suuntaamalla antennikuvio vastakkaiseen suuntaan.

MagicOffice voi maksimoida järjestelmän vahvistuksen, ja matkapuhelinkäyttäjät voivat hyötyä palveluantennin laajemmasta sisäkatvealueesta.

Asenna MagicOffice-toistin

Määritä palveluantennien kaapelipituudet, jotka ovat tasapainossa, ja asenna toistimen lähelle pistorasiaa.

Älä kytke toistinta päälle vielä tässä vaiheessa.

Lähdeantennin kytkentä

Lähdeantennia asennettaessa sopiva korkeus on 5. kerroksen korkeudella tai alempana, ja sen ympärillä ei saa olla esteitä, jos mahdollista.

BTS-antennien kallistuskulma on noin 6–8 astetta alaspäin, ja kun signaali etenee ja heijastuu rakennuksista, se sijoittuu noin 4. kerroksen korkeudelle.

Siksi luovuttaja-antennin paras korkeus hyvän vastaanoton varmistamiseksi ei saa olla korkeampi kuin 5. kerros.

Asenna palveluantennit
Käytä mahdollisuuksien mukaan 50 ohmin impedanssilla varustettuja koaksiaalikaapeleita kaapelihäviöiden minimoimiseksi.

Tarkista MagicOffice-LED-tilan ja optimoi antenni

Käynnistä toistimen virta; toistin välittää ja vahvistaa matkapuhelinsignaalin automaattisesti.

MagicOffice-järjestelmä toimii automaattisesti ja tunnistaa BTS-signaalin sekä järjestelmän eristyksen.

Kun LED-valo muuttuu tasaiseksi vihreäksi, järjestelmä välittää ja vahvistaa matkapuhelinsignaalia automaattisesti.

Yleisiä ongelmia

LED-tila osoittaa, että BTS-signaali on liian heikko tai liian voimakas; hienosäädä tai säädä lähettävän antennin suuntaa, kunnes kaistan LED1 palaa tasaisesti vihreänä.

BTS-signaali on liian heikko; jos käytetään suunta-Yagi-antennia, tarkista, voidaanko suunta-antenni asentaa korkeammalle, ja yritä kääntää antennin suuntaa kiertämällä donor-antennia vaakasuoraan, ja tarkista sitten, muuttuuko LED-valo tasaiseksi vihreäksi.

Jos BTS-signaali on liian voimakas, säädä antennin suuntaa vastakkaiseen suuntaan signaalin voimakkuuden vähentämiseksi tai vaihda lahjoittajantenniksi matalamman vahvistuksen omaava Omni-antenni.
LED-tila osoittaa värähtelysuojausta. Se edustaa luovuttaja-antennia, ja palveluantenni ei ole tarpeeksi kaukana; MagicOffice-järjestelmälle ei ole riittävää eristystä.

Yksi vaihtoehto on siirtää palveluantenni paikkaan, jossa on paksuja materiaaleja, kuten betoniseinä palvelu- ja luovuttaja-antennin välissä, tai käyttää sisäpaneeliantennia, joka on suunnattu luovuttaja-antennin vastakkaiseen suuntaan.
