Legacy USG - Configurer 2 connexions WAN avec le même VLAN

Problème :

"Je ne peux pas configurer deux interfaces PPP avec le même VLAN comme interface de base !"

Solution :

Si vous avez plus d'une connexion PPPoE étiquetée VLAN et que les deux utilisent le même ID VLAN (pour cet exemple : German Telekom - VLAN 7), vous devez utiliser un commutateur pour désétiqueter l'une des connexions.

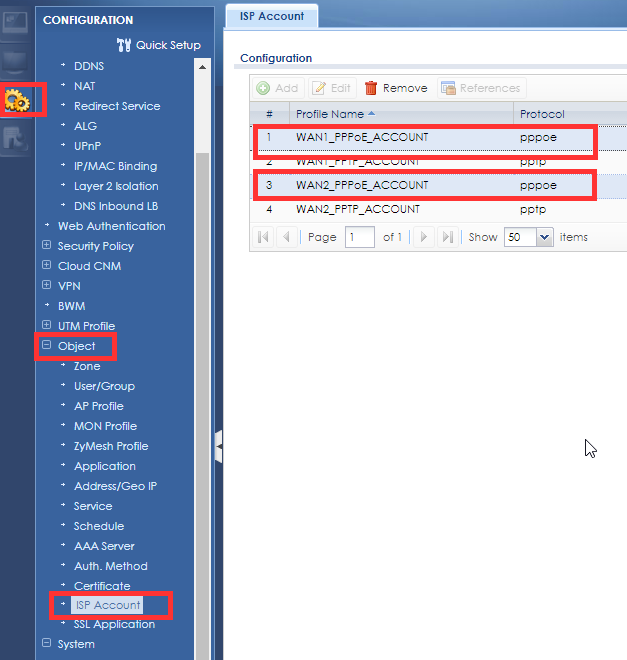

Pour effectuer quelques pré-configurations, nous allons configurer les comptes des fournisseurs d'accès. Pour cela, allez dans Configuration > Objet > Compte ISP et ajoutez ou utilisez l'un des comptes PPPoE existants pour entrer les informations d'identification de votre ISP. Répétez cette opération pour la deuxième connexion.

Configuration du VLAN

Pour la deuxième connexion, vous avez besoin d'un commutateur pour déconnecter le VLAN. Cet article de la base de connaissances décrit comment gérer les VLAN sur un commutateur Zyxel.

La configuration est la suivante :

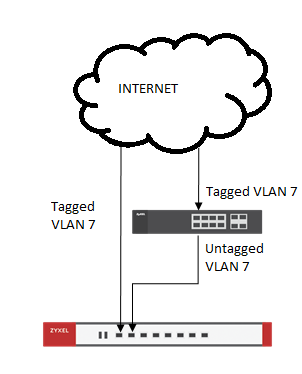

La connexion de l'internet/modem au commutateur est étiquetée avec VLAN7. La connexion du commutateur à l'USG doit être non balisée VLAN7.

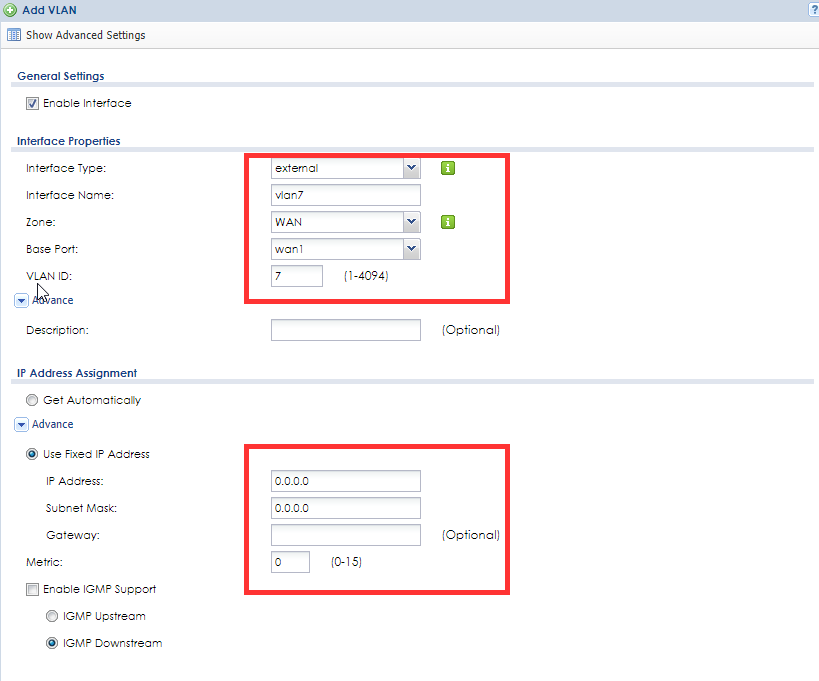

Dans l'USG, allez dans Configuration > Interfaces > VLAN et cliquez sur "Ajouter" pour créer un nouveau VLAN comme ceci :

Pour "Base Port", choisissez le port de l'USG (où la connexion ISP est branchée) à partir de USG310.

Configuration des connexions Internet

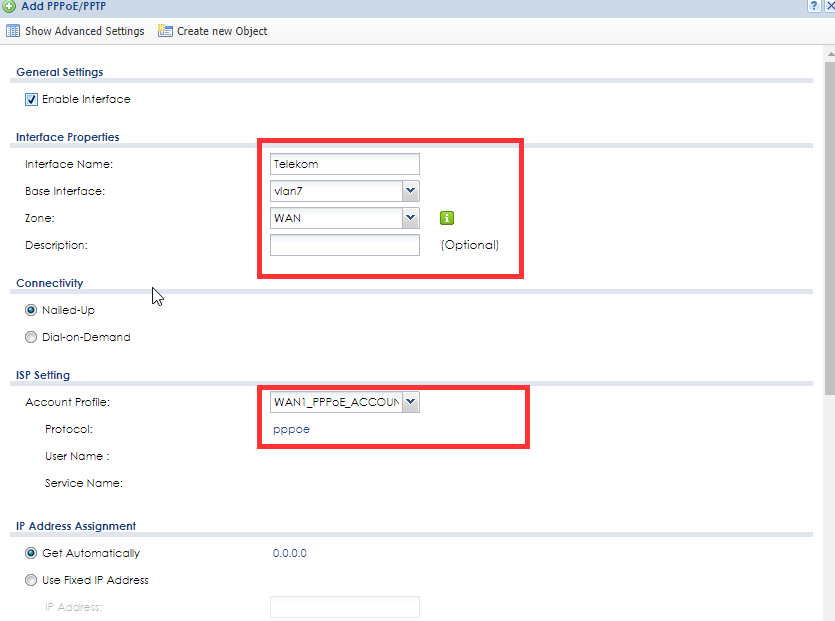

Allez dans Configuration > Réseau > Interface > PPP et cliquez sur ajouter.

La configuration devrait être la suivante :

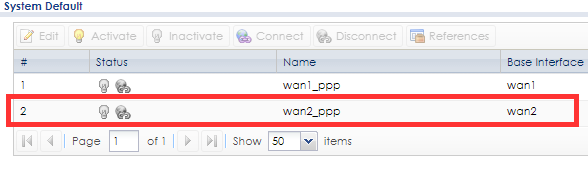

Pour la deuxième connexion, une connexion par défaut du système peut être utilisée. Mais veillez à utiliser une connexion qui n'utilise pas le même port de base que le VLAN. Dans cet exemple, nous avons utilisé le port de base WAN1 pour le VLAN7. Cela signifie que vous devez maintenant utiliser WAN2 :

Vous avez maintenant configuré deux connexions Internet basées sur un VLAN.

KB-00255
