Parfois, en tant qu'administrateur, vous souhaitez réguler la bande passante utilisée par vos clients. Ce didacticiel vous montrera comment procéder sur la plupart de nos unités. Les basiques restent très similaires sur toute notre gamme de produits !
La première partie du didacticiel vous montrera comment configurer une règle de gestion de la bande passante en utilisant le trafic SIP comme exemple
Cette deuxième partie du didacticiel propose deux scénarios de configuration de QoS. L'une des principales raisons pour lesquelles les utilisateurs activent la gestion de la bande passante (QoS) est de donner la priorité au trafic VoIP. Ce guide fournira des instructions sur la création d'une règle QoS pour donner la priorité à la VoIP, ainsi que sur la hiérarchisation du trafic pour un ou plusieurs appareils spécifiques.
Table des matières
Section A : Configurer BWM
Section B : Configuration de la VoIP à l'aide de BWM
Section A : Configurer BWM
1 . Connectez-vous à l'unité en saisissant l'adresse IP et les informations d'identification d'un compte administrateur

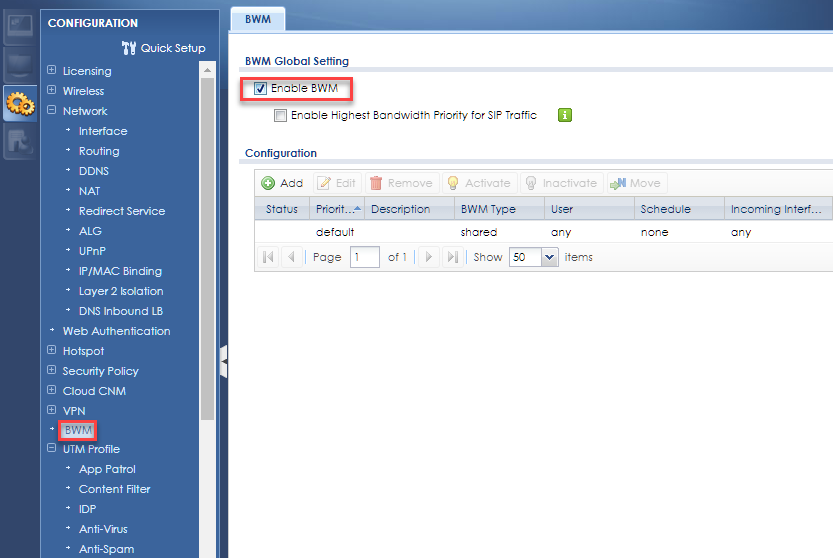

2 . Accédez à Configuration > BWM et cochez la case pour activer BWM
3 . En fonction de votre appareil (ZyWall USG 50 ou supérieur et série USG de nouvelle génération), vous pouvez cocher "Activer la priorité de bande passante la plus élevée pour le trafic SIP". Cette option utilise le port SIP UDP 5060 par défaut.
4 . Selon votre scénario, vous devez créer des objets pour vos services et adresses IP :
Accédez à Configuration > Objet > Adresse/Geo IP afin de créer des objets d'adresse IP pour vos téléphones SIP par exemple - en utilisant l'onglet "Groupe d'adresses" ci-dessus, vous pouvez mettre ces objets dans un groupe pour les utiliser plus tard dans votre BWM
5 . Accédez à Configuration > Objet > Service et créez un objet de service souhaité
6 . Accédez à Configuration > Objet > Service pour créer une planification lorsque la règle BWM doit s'appliquer

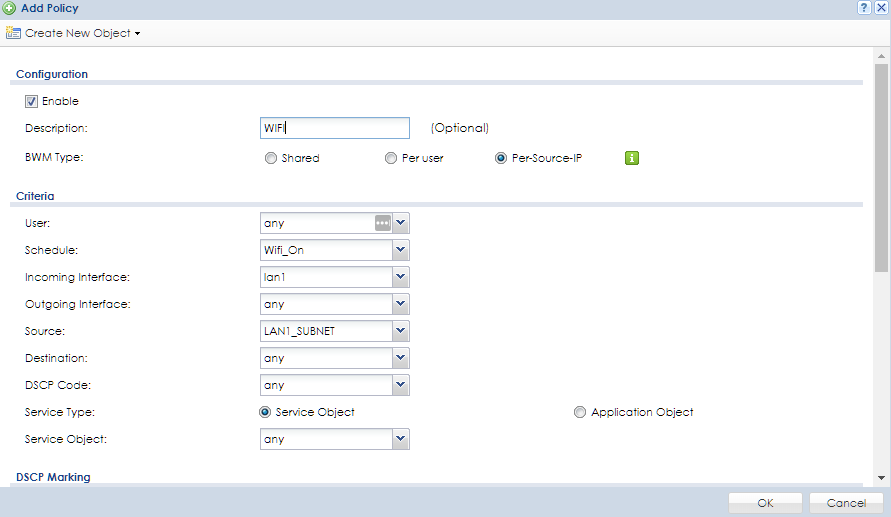

7 . Maintenant, revenez à Configuration> BWM et cliquez sur "Ajouter", choisissez un nom approprié, choisissez le "Schedule", "Interface entrante" précédemment créé (généralement l'un de vos réseaux LAN) et le "Service Object"
8 . Faites défiler jusqu'à « Mise en forme de la bande passante » et choisissez la priorité souhaitée pour le trafic entrant et sortant (7 = priorité la plus basse, 1 = priorité la plus élevée, 5 = par défaut pour le trafic VOIP )
C'est ça! Vous avez maintenant créé avec succès une règle BWM qui donne la priorité à votre trafic VOIP.
Section B : Configuration de la VoIP à l'aide de BWM
Activation de BWM
) → BWM . Cochez la case pour activer la fonction de gestion de la bande passante ( Enable BWM ) et appliquez les paramètres.
Toutes les règles créées par l'utilisateur auront une priorité plus élevée, selon la configuration de l'utilisateur. Tout autre trafic aura une priorité de 7 en fonction de la règle BWM par défaut.
QoS pour le service VoIP
Remarque : effectuez cette opération uniquement si la case « Activer la priorité de bande passante la plus élevée pour le trafic SIP » n'est pas cochée ou n'est pas disponible sur votre modèle d'appliance.
- Allez dans Service Object et sélectionnez SIP (ou les ports utilisés pour la VoIP)
- Faites défiler jusqu'à l'option Bandwidth Shaping et définissez la priorité sur 1 (priorité la plus élevée)
- Laissez tous les autres champs par défaut
Si vous utilisez un port VoIP propriétaire, vous devrez d'abord créer l'objet de service. Allez dans Paramétrage ( ) → Objet → Service et cliquez sur le bouton Ajouter pour insérer un objet pour le numéro de port VoIP propriétaire.
Une fois que vous avez créé l'objet pour le port de service, vous pouvez créer la règle BWM pour donner la priorité à ce port VoIP particulier.
QoS basé sur l'adresse IP
Pour autoriser la priorité d'un nœud spécifique en fonction de son adresse IP, nous devons d'abord créer l'objet d'adresse. Allez dans Paramétrage ( ) → Objet → Adresse et cliquez sur le bouton Ajouter pour insérer l'entrée d'adresse IP pour le périphérique.
Maintenant que l'objet d'adresse a été créé, nous pouvons créer la règle BWM pour donner la priorité à tout le trafic provenant de l'appareil.
- Pour le champ Interface entrante sous "Critères", sélectionnez LAN1 (il s'agit de l'interface interne à laquelle l'appareil est connecté sur le routeur)
- Pour le champ Interface sortante , sélectionnez la connexion WAN appropriée ou sélectionnez SYSTEM_DEFAULT_WAN_TRUNK pour appliquer la priorité de gestion de la bande passante à travers toutes les connexions WAN
- Pour le champ Source , sélectionnez l'objet d'adresse que vous avez créé pour l'adresse IP de l'appareil ( IP_Phone basé sur ce guide)
- Faites défiler jusqu'à la mise en forme de la bande passante et définissez la priorité (1 étant la plus élevée)
