Commutation - Configurer le contrôle de la bande passante [Rate Limit]

Cet exemple montre aux administrateurs comment configurer le contrôle de la bande passante pour gérer les taux de trafic.
Nous pouvons limiter le trafic entrant, le trafic sortant ou les deux.

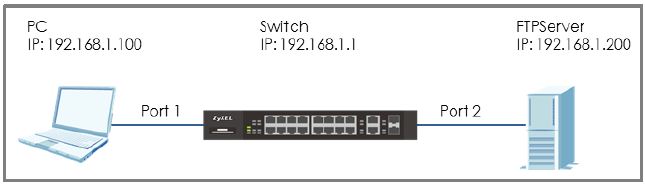

Dans cet exemple, nous utilisons deux ordinateurs : Le client FTP (PC) et le serveur FTP (FTPServer).
Le PC chargera des fichiers ou les téléchargera depuis le serveur FTP.

Configurer le contrôle de la bande passante pour limiter le taux de trafic

Remarque :
Toutes les adresses IP et tous les masques de sous-réseau sont utilisés à titre d'exemple dans cet article. Veuillez les remplacer par vos adresses IP et masques de sous-réseau réels. Cet exemple a été testé en utilisant un XGS4600-32 avec le firmware v4.50.

1) Configurer le contrôle de la bande passante

1. Entrez dans l'interface graphique web et allez à

SWITCHING > QoS > Bandwidth Control

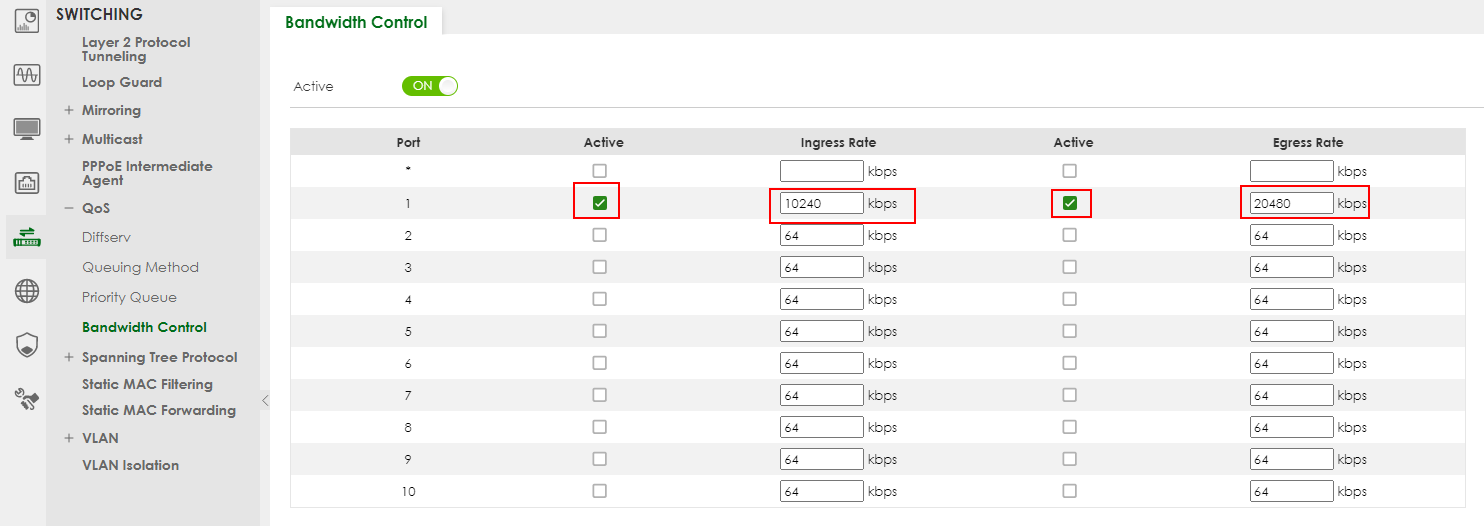

2. Cochez la case "Active". Entrez les taux dans Ingress Rate (upload limit) = 10240 kbps et Egress Rate (download limit) = 20480 kbps.

N'oubliez pas de cocher également la case "Actif" pour le port. Cliquez sur "Appliquer" à la fin.

3. Sauvegarder la configuration

Tester le résultat

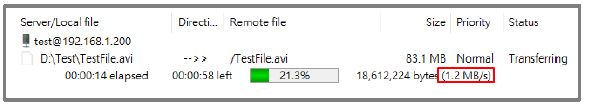

1. Utilisez le PC pour télécharger un fichier vers le serveur FTP. Le taux de transfert doit être d'environ 1,25 MB/s (10240 Kbit/s).

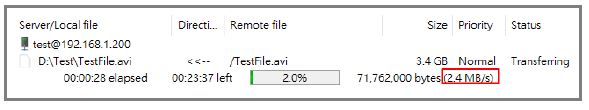

2. Utilisez le PC pour télécharger un fichier depuis le serveur FTP. Le taux de transfert doit être d'environ 2,5 MB/s (20480 Kbit/s).


Si vous avez des problèmes

Activez le contrôle de flux sur le commutateur et le PC.

Un problème connu que nous avons rencontré est que le débit TCP sur certains appareils peut être instable et peu fiable. Cela est dû au fait que la gestion de la bande passante (BWM) en entrée sur certains appareils (par exemple, les ordinateurs Windows avec des cartes réseau moins efficaces) fonctionne mal lors de la configuration du contrôle de la bande passante (limitation du débit) et peut provoquer un résultat inattendu. Lorsque la gestion de la bande passante est mise en œuvre, l'activation du contrôle de flux augmente le débit d'entrée parce que les PC émetteurs ne dépasseront pas la taille de la fenêtre et ne causeront pas de perte de paquets.

Le contrôle de flux fonctionne en envoyant des signaux de pause au port d'envoi lorsque la mémoire tampon du port de réception (sur le commutateur) est pleine, ce qui régule le trafic pour qu'il corresponde aux paramètres de contrôle de la bande passante du port de réception. Le contrôle de flux doit être activé des deux côtés pour avoir un effet. Cependant, la plupart des cartes réseau des PC devraient avoir le contrôle de flux activé par défaut, ce qui explique pourquoi vous pouvez obtenir des résultats satisfaisants en n'activant le contrôle de flux que sur les ports du commutateur.

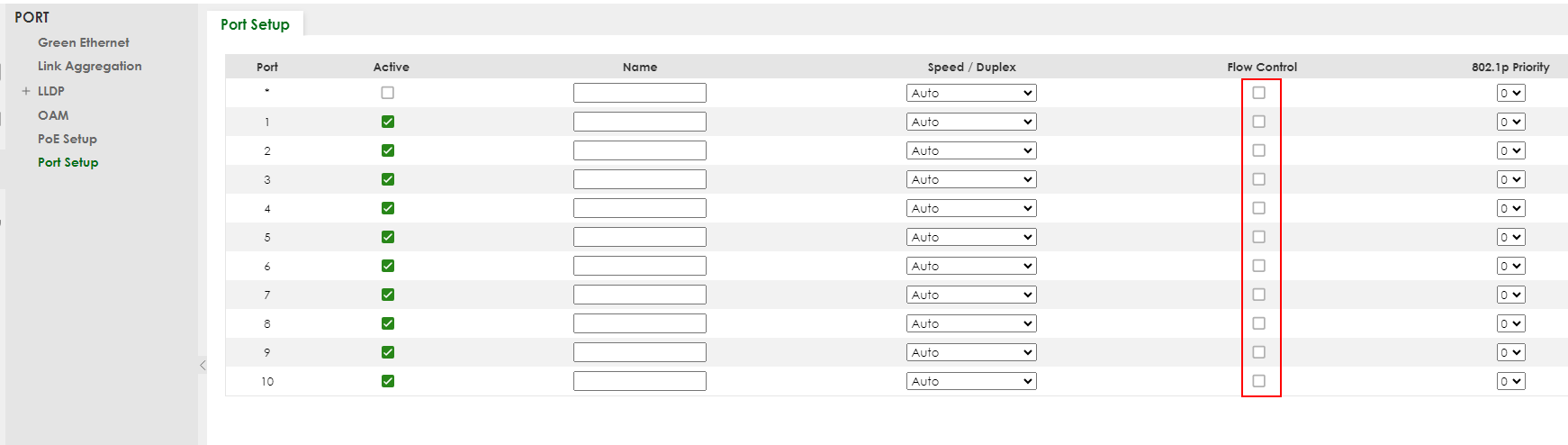

Configurez le contrôle de flux en naviguant vers :

PORT > Port Setup

2) Configurer le contrôle de la bande passante sur l'ancienne interface graphique

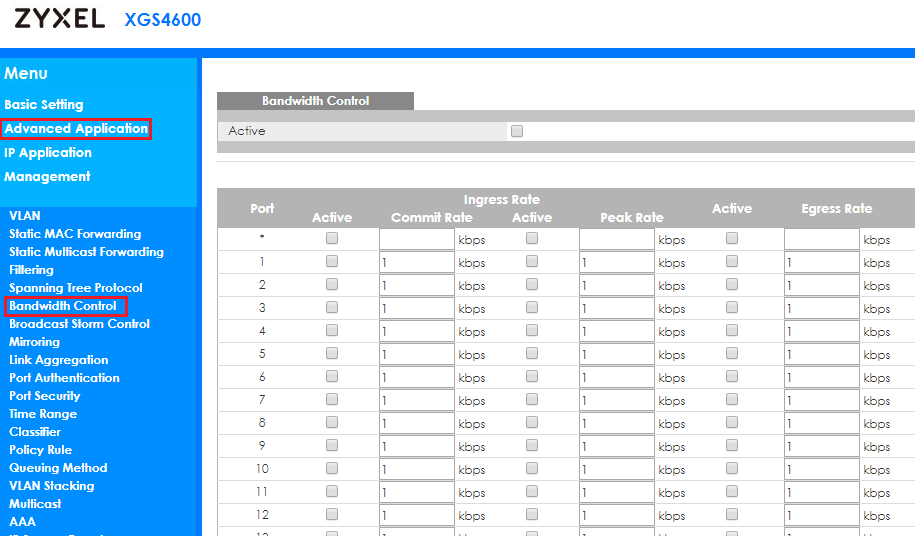

1. Entrez dans l'interface graphique web et allez à

Menu > Advanced Application > Bandwidth Control

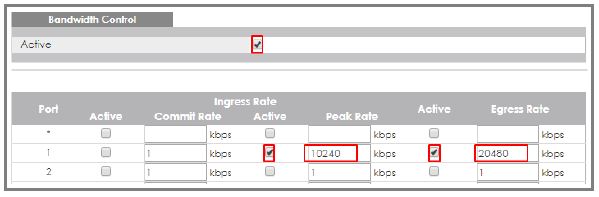

2. Cochez la case "Active". Entrez les taux dans Ingress Rate (upload limit) = 10240 kbps et Egress Rate (download limit) = 20480 kbps.

N'oubliez pas de cocher également la case "Actif" pour le port. Cliquez sur "Appliquer" à la fin.

Tester le résultat

1. Utilisez le PC pour télécharger un fichier vers le serveur FTP. Le taux de transfert doit être d'environ 1,25 MB/s (10240 Kbit/s).



2. Utilisez le PC pour télécharger un fichier depuis le serveur FTP. Le taux de transfert doit être d'environ 2,5 MB/s (20480 Kbit/s).


Si vous avez des problèmes

Activez le contrôle de flux sur le commutateur et le PC.

Un problème connu que nous avons rencontré est que le débit TCP sur certains appareils peut être instable et peu fiable. Cela est dû au fait que la gestion de la bande passante (BWM) en entrée sur certains appareils (par exemple, les ordinateurs Windows avec des cartes réseau moins efficaces) fonctionne mal lors de la configuration du contrôle de la bande passante (limitation du débit) et peut provoquer un résultat inattendu. Lorsque la gestion de la bande passante est mise en œuvre, l'activation du contrôle de flux augmente le débit d'entrée, car les PC émetteurs ne dépasseront pas la taille de la fenêtre et ne provoqueront pas de perte de paquets.

Le contrôle de flux fonctionne en envoyant des signaux de pause au port d'envoi lorsque la mémoire tampon du port de réception (sur le commutateur) est pleine, ce qui régule le trafic pour qu'il corresponde aux paramètres de contrôle de la bande passante du port de réception. Le contrôle de flux doit être activé des deux côtés pour avoir un effet. Cependant, la plupart des cartes réseau des PC devraient avoir le contrôle de flux activé par défaut, ce qui explique pourquoi vous pouvez obtenir des résultats satisfaisants en n'activant le contrôle de flux que sur les ports du commutateur.

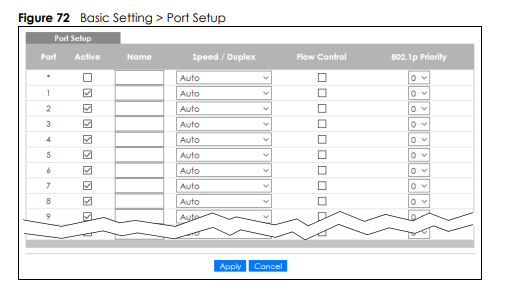

Configurez le contrôle de flux en naviguant vers "Basic Setting -> Port Setting" :
