Commutateur réseau - Voice VLAN [Série GS/XGS]

De nos jours, les téléphones IP sont couramment utilisés dans les environnements de bureau, et donner au trafic vocal une plus grande priorité est une considération importante lors de la conception d'un réseau. Dans un scénario courant d'installation, le téléphone IP est connecté à un commutateur tout en reliant le PC ou l'ordinateur portable à l'autre extrémité, en établissant un pont entre les deux appareils. Dans ce cas, le VLAN vocal est une fonctionnalité importante utilisée pour marquer et prioriser facilement les paquets vocaux provenant du téléphone IP, en séparant les paquets de données provenant du PC. Dans le guide de configuration suivant, l'objectif à atteindre est de séparer le trafic entre le téléphone IP et le PC sans avoir à définir des balises VLAN individuelles pour eux. Le commutateur ajoutera des étiquettes VLAN pour les paquets de voix et de données séparément lors de leur réception, puis les transmettra à la liaison montante.

Voici les comportements attendus des téléphones IP en fonction des différents paramètres. Si vous constatez que le comportement du téléphone IP ne correspond pas à vos attentes, veuillez vous référer à ce qui suit :

a. Si le téléphone IP est compatible avec le VLAN et que ce VLAN est le même que le VLAN vocal : le commutateur conservera le VLAN vocal et attribuera le paramètre de priorité au téléphone IP. Le téléphone IP ne reconnaîtra que le trafic étiqueté. Dans ce cas, le port 1 du VLAN 100 du commutateur doit être configuré comme étant balisé (cochez la case Balisage TX).

b. Si le téléphone IP est activé dans le VLAN et que ce VLAN est différent du VLAN vocal du commutateur : Le commutateur n'appliquera aucun changement sur le trafic VOIP du téléphone IP.

c. Si le téléphone IP est désactivé : Le commutateur assignera le VLAN vocal et le paramètre de priorité au trafic VOIP du téléphone IP. Ce paramètre fait que le téléphone IP n'envoie et ne reçoit que du trafic non marqué. Dans ce cas, le port 1 du VLAN 100 du commutateur doit être configuré comme non balisé (décocher la case TX tagging).

1.Configuration (Créer des interfaces VLAN)
Créer un VLAN pour la transmission des paquets vocaux, sélectionner les ports qui sont connectés au téléphone IP, décocher la case Tx tagging afin d'économiser les efforts de configuration du VLAN sur chaque téléphone.

Naviguez jusqu'à :

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Créer un autre VLAN pour les paquets de données, sélectionner les ports membres, désélectionner le marquage Tx.

Sur le port de liaison montante, activez le marquage Tx pour transmettre des paquets avec des balises VLAN.

3 Configurer le PVID pour séparer les paquets de données des paquets vocaux. Le numéro de PVID doit être le même que le numéro de VLAN créé pour les paquets de données.
Remarque ! Vous pouvez écrire PVID 5 sur * , ce qui donnera le même PVID à tous les ports :

Après avoir défini le PVID pour les paquets de données, l'étape suivante consiste à configurer la fonction "Voice VLAN" pour que le commutateur identifie les paquets vocaux.

2. configurer le VLAN vocal
Configurez le numéro et la priorité du VLAN vocal pour donner la priorité aux paquets vocaux. Le numéro de VLAN vocal doit être le même que le numéro de VLAN créé précédemment pour les paquets de services vocaux.

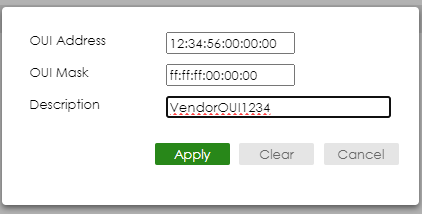

Spécifiez les adresses OUI. Les OUI sont les 3 premiers octets d'une adresse MAC qui représentent le fournisseur. En spécifiant l'adresse MAC du téléphone IP, le commutateur peut identifier le trafic vocal en conséquence. Le commutateur Zyxel prend en charge jusqu'à 6 OUI de fournisseur.

Naviguez jusqu'à :

SWITCHING > VLAN > Voice VLAN Setup

Cliquez sur Ajouter/Modifier :

Ce guide démontre la facilité de configuration d'un VLAN vocal sur des commutateurs autonomes. En général, la séparation des VLAN et la détermination des règles pour les données et la voix ont permis d'atteindre l'objectif de priorisation du trafic vocal sans configuration supplémentaire sur les téléphones IP. Le modèle applicable pour les commutateurs autonomes est notre série GS1920 et plus.
