Guide de montage en rack Zyxel : support d'installation 19 pouces pour les pare-feu Switches et de la série H

Cet article explique comment les pare-feu Zyxel et le switches prennent en charge l'installation dans un rack standard de 19 pouces, en mettant l'accent sur les différents modèles et formats. Il indique si les supports de montage en rack (« oreilles ») sont fournis ou doivent être achetés séparément, comment identifier les appareils montables en rack et comment vérifier les options de montage dans la documentation officielle de Zyxel.


Remarque : il s'agit de conseils généraux. Consultez toujours la fiche technique ou le guide d'installation de votre modèle précis.

Concept clé

Largeur standard d'un rack 19 pouces :

• 482,6 mm

Si l'appareil est plus petit, des oreilles de rack sont utilisées pour l'étendre sur toute la largeur.

Comment déterminer le type de montage en fonction de la largeur de l'appareil

Calcul de la taille des oreilles

Utilisez cette formule :

(482,6 mm − largeur de l'appareil) / 2

Cela donne la taille approximative d'une oreille de rack.

Remarques importantes

• La taille de l'oreille n'est qu'une estimation
• La position et la forme des trous peuvent varier
• Utilisez toujours des kits de montage en rack Zyxel d'origine lorsque cela est possible

Vous pouvez également utiliser des supports universels, mais uniquement après avoir vérifié leur compatibilité : Comment trouver des accessoires et des pièces de rechange Zyxel

Pare-feu

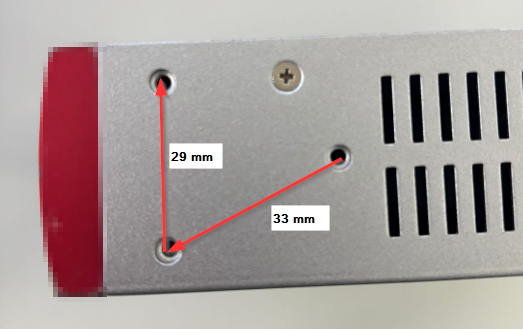

USG FLEX 500H / USG FLEX 700H

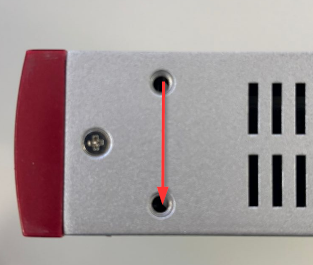

USG FLEX 200H / HP

Switch

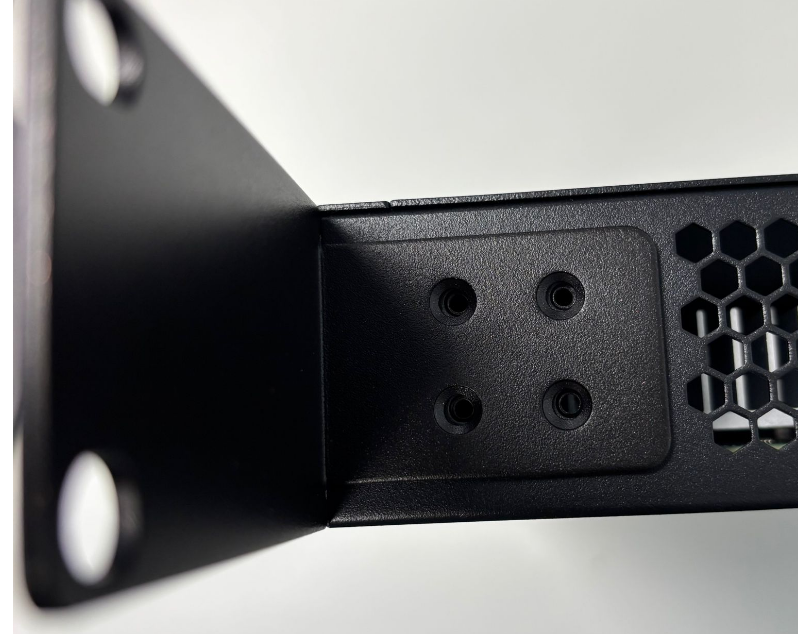

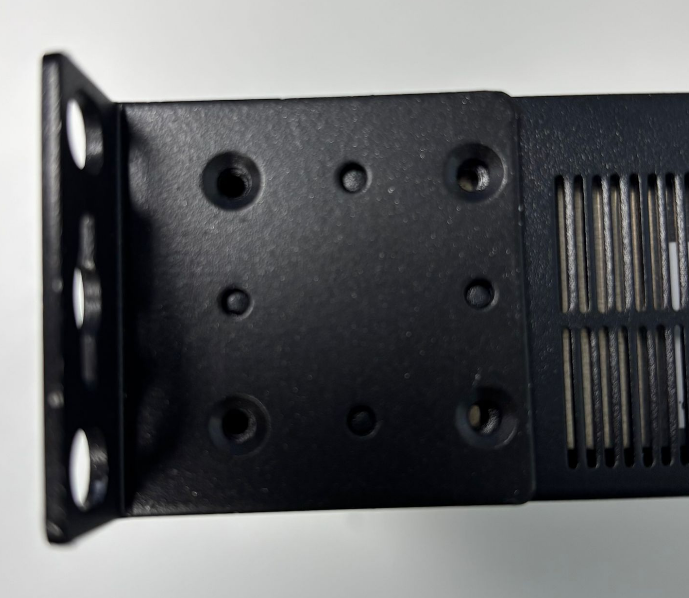

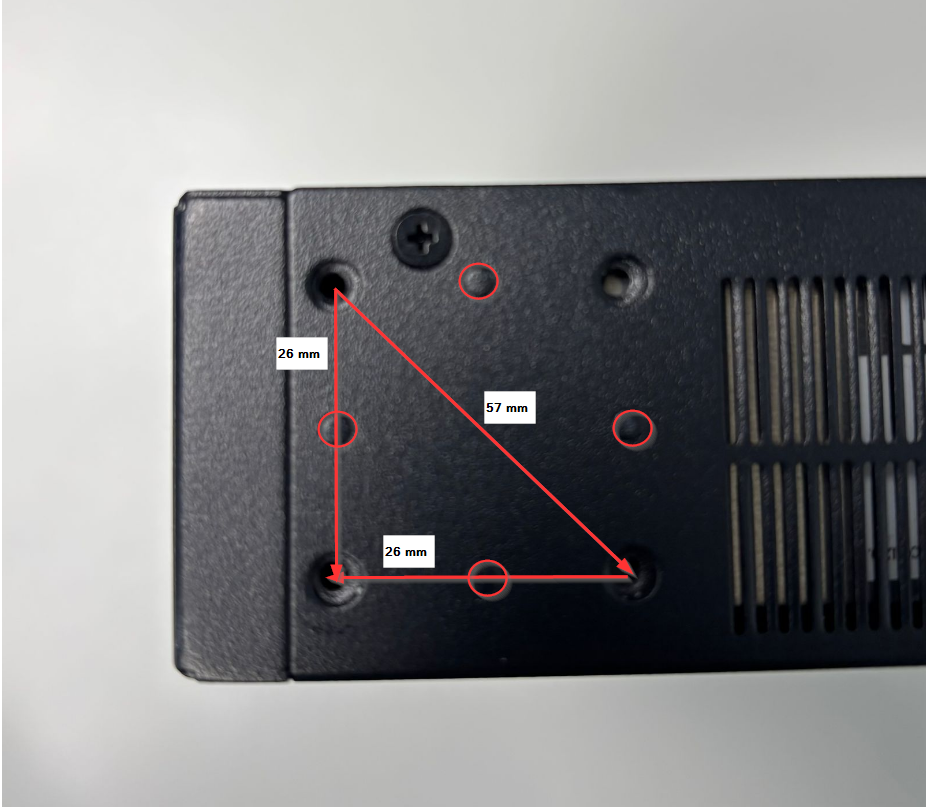

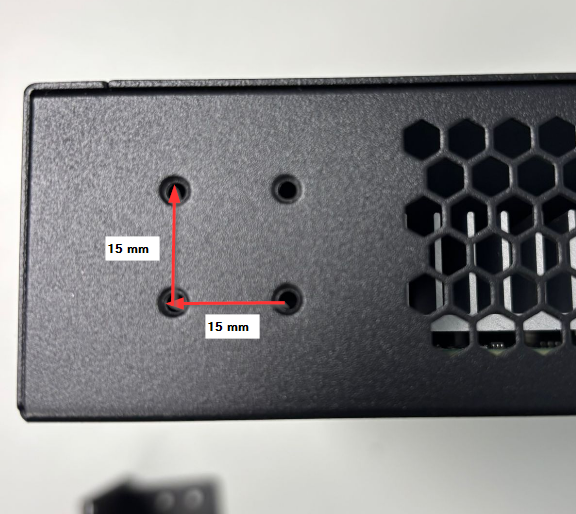

Le Zyxel switches peut présenter deux configurations de trous de montage différentes. Les deux options sont illustrées sur les images avec leurs dimensions.

Dans le tableau ci-dessous, vous trouverez des informations indiquant quels modèles switches peuvent être montés en rack et lesquels ne le peuvent pas. Il indique également les dimensions de l'appareil et les dimensions de montage.
