Comment mettre à jour le micrologiciel d'un système empilable Zyxel Switch

Les mises à jour du micrologiciel sont essentielles pour maintenir la stabilité, la sécurité et les performances de votre pile Zyxel switch. Si vos switch sont gérés via Nebula, les mises à jour du micrologiciel peuvent être effectuées directement depuis le Centre de contrôle (NCC) du Nebula, ce qui permet une gestion centralisée de l'ensemble de la pile. Il est également possible de mettre à jour le micrologiciel via l'interface Web locale du maître de la pile, le switch.

Cet article décrit ces deux méthodes, en commençant par les mises à jour du micrologiciel via Nebula, puis en abordant la procédure via l'interface Web locale.

• Tous les switch de la pile doivent exécuter la même version de micrologiciel afin de garantir la compatibilité de la pile et son bon fonctionnement.
• L'empilement n'est pris en charge qu'entre des switch de même modèle et de même version de micrologiciel.
• Les mises à jour du micrologiciel peuvent être gérées de manière centralisée à partir du maître de la pile switch.
• En mode empilement, le sélecteur d'emplacement permet aux administrateurs de mettre à jour un élément de la pile individuellement ou tous les éléments simultanément.
• Les Zyxel switch prennent en charge deux images de micrologiciel (Micrologiciel 1 et Micrologiciel 2), ce qui permet d'utiliser une image comme micrologiciel actif et l'autre comme sauvegarde.
• Une image de micrologiciel nouvellement téléchargée ne devient pas active immédiatement. La pile switch doit être redémarrée à l'aide de l'image de démarrage sélectionnée avant que le nouveau micrologiciel ne prenne effet.
• Une fois la mise à niveau terminée, vérifiez que tous les membres de la pile exécutent la version de micrologiciel attendue.

Remarque : avant d'effectuer une mise à niveau du micrologiciel, assurez-vous que le package de micrologiciel correct pour le modèle switch a été téléchargé et extrait. L'utilisation d'une image de micrologiciel incorrecte peut empêcher le bon fonctionnement de l'appareil.

Mise à niveau du micrologiciel via l'interface graphique Web

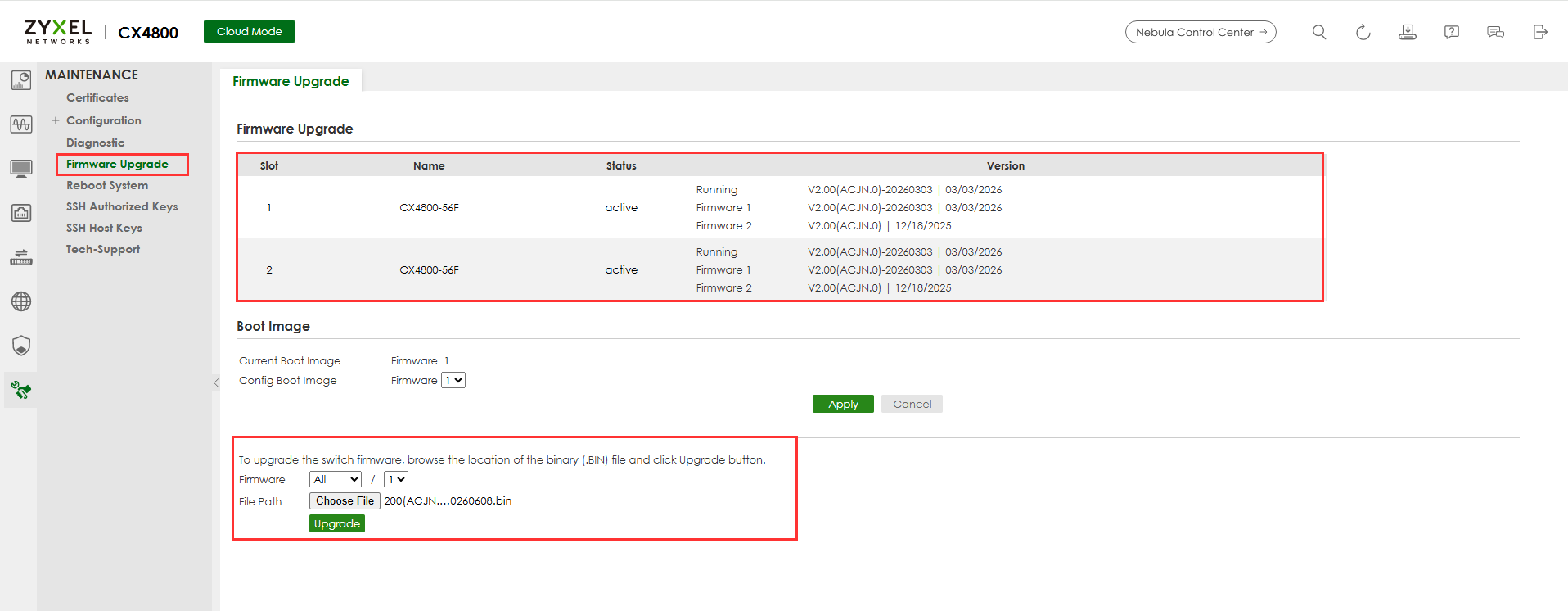

1. Connectez-vous à l'interface Web du maître de la pile switch.
2. Accédez à MAINTENANCE > Mise à jour du micrologiciel > Mise à jour du micrologiciel.
3. Vérifiez la version actuelle du micrologiciel de tous les membres de la pile dans le tableau Version.
4. Dans la section Firmware, sélectionnez l'emplacement cible ou All pour mettre à jour tous les switch de la pile.
5. Choisissez l'image de micrologiciel cible (Micrologiciel 1 ou Micrologiciel 2), cliquez sur Choisir un fichier, puis sélectionnez le fichier de micrologiciel téléchargé.

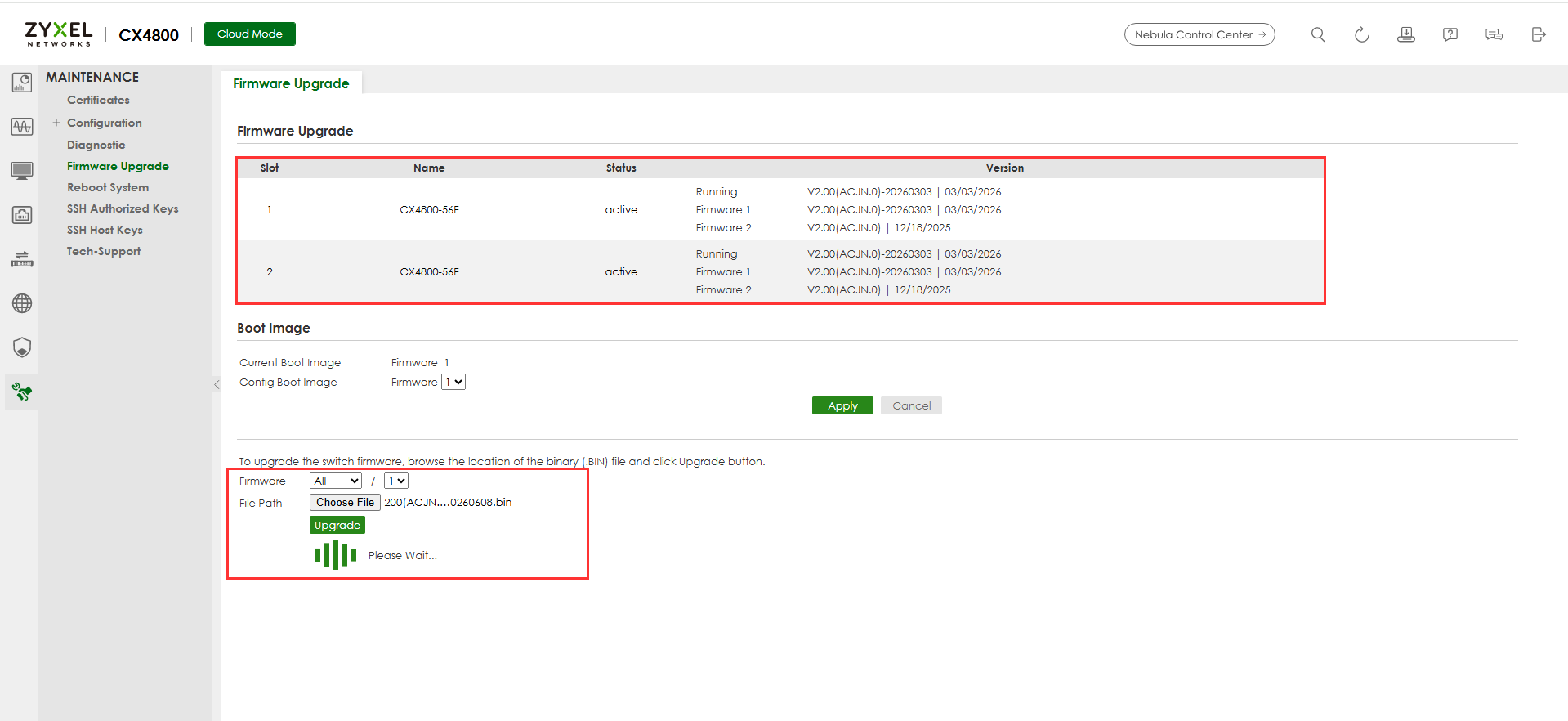

6. Cliquez sur Mettre à niveau pour télécharger le micrologiciel.
7. Une fois le téléchargement terminé, sélectionnez l'image de démarrage souhaitée sous Config Boot Image et cliquez sur Apply.
8. Redémarrez la pile pour activer le nouveau micrologiciel.

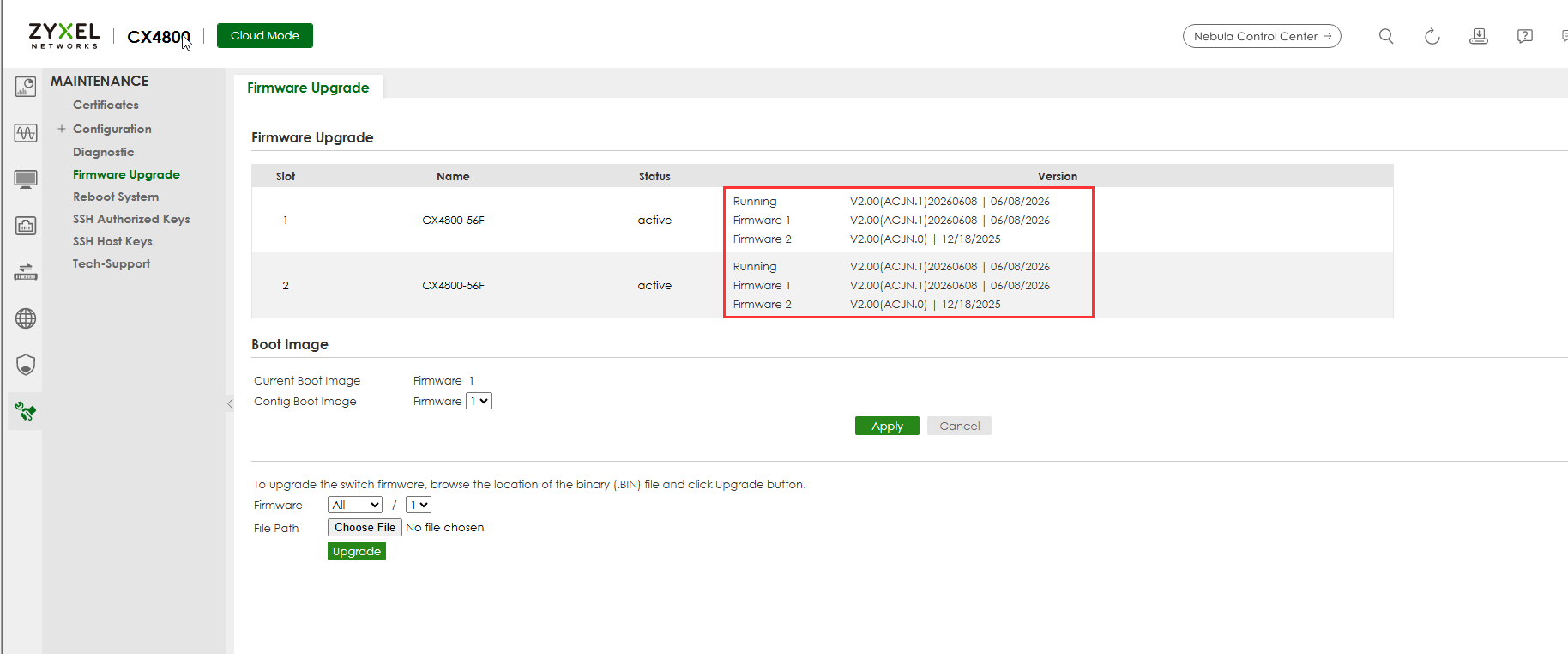

Dans cet exemple, l'image du micrologiciel a été téléchargée vers Firmware 1 avec l'option « All » sélectionnée. Comme indiqué ci-dessous, le micrologiciel 1 des emplacements 1 et 2 a été mis à jour vers la nouvelle version, tandis que le micrologiciel 2 contient toujours l'ancienne image.

Avant de procéder à la mise à niveau du Firmware 2, enregistrez la configuration actuelle dans Configuration 2 (Config 2). Cela garantit que la pile pourra démarrer en utilisant l'image de firmware mise à jour et la configuration correspondante après le redémarrage.

Une fois le téléchargement terminé, vérifiez que la nouvelle image du micrologiciel a bien été écrite sur la partition de micrologiciel sélectionnée.

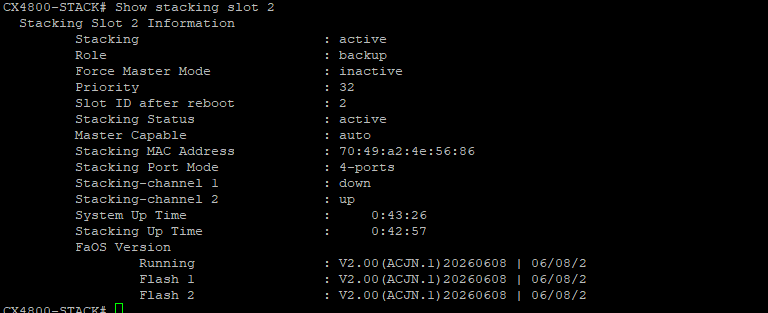

Vous pouvez également vous connecter au maître de la pile switch via un émulateur de terminal tel que PuTTY et utiliser la commande suivante :

show stacking slot

Exemple :

show stacking slot 2

Dans la sortie, consultez la section « FaOS Version » et vérifiez que l'image du micrologiciel sélectionnée (Flash 1 ou Flash 2) affiche la version attendue.

Version FaOS
  En cours d'exécution : V2.00(ACJN.1)20260608
  Flash 1 : V2.00(ACJN.1)20260608
  Flash 2 : V2.00(ACJN.1)20260608

Une fois la version du micrologiciel vérifiée, revenez à l'interface graphique Web et redémarrez la pile à l'aide de l'image de démarrage souhaitée (micrologiciel 1 ou micrologiciel 2) pour activer le nouveau micrologiciel.
