Répéteur quadribande Magic Office - Amplifiez le signal mobile dans vos bureaux !

Sur le marché concurrentiel actuel, une couverture mobile fiable est devenue essentielle pour les entreprises telles que les restaurants, les magasins de détail et les entrepôts, en particulier dans les zones où la qualité du signal est médiocre. Les clients s'attendent à une connectivité sans faille, et un signal mobile faible peut nuire à leur expérience autant que la qualité d'un produit ou d'un service.

Cet article présente la nouvelle solution de couverture mobile en intérieur « Magic Office » de Zyxel, conçue pour résoudre les problèmes de signal dans les environnements difficiles. Nous vous guiderons à travers l'installation, la configuration et le dépannage de ce produit innovant, qui utilise un signal 5G pour créer un réseau couvrant plusieurs pièces grâce à des antennes placées stratégiquement. À l'issue de la configuration, vous disposerez d'un réseau mobile intérieur robuste, garantissant que votre entreprise reste connectée et accessible, ce qui améliorera à la fois la satisfaction et la fidélisation de vos clients.

Avec une couverture pouvant atteindre 900 mètres carrés, MagicOffice est la solution idéale.

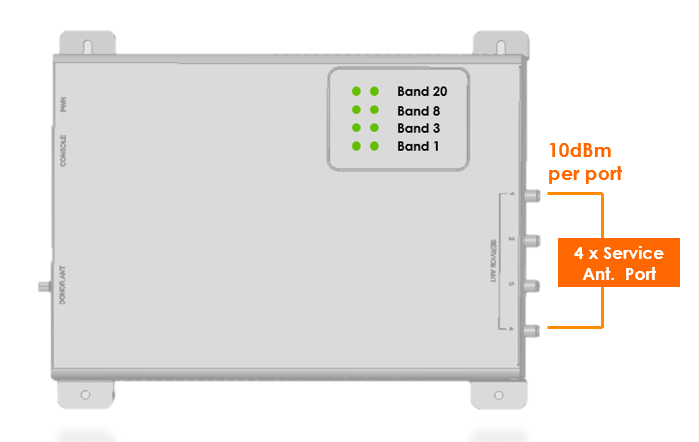

Positionnement Pour les petits bureaux, bars, restaurants ou magasins nécessitant une amélioration de la couverture réseau mobile en intérieur Couverture jusqu'à 900 m² Avantages Prise en charge des normes 2G, 3G, 4G, 5G-NRFDD et NB-IoT Prise en charge simultanée de 4 bandes (B1, 3, 8, 20) Performances voix et données garanties Installation sans souci grâce à un kit d'outils sélectionné Choisissez celui qui s'adapte le mieux à votre environnement. Planification facile de la couverture 4 ports d'antenne SMA, chacun couvrant une surface de 15 x 15 m avec un câble coaxial souple de 25 m.

Optimisez instantanément les signaux cellulaires en intérieur et étendez la couverture

L'installation de l'antenne donneuse est cruciale pour une solution de répéteur mobile, car la puissance et la qualité du signal de l'antenne donneuse ont un impact significatif sur la couverture du signal en intérieur, la qualité des appels et les performances de données.
Pour les intégrateurs de systèmes dans le domaine IBS, la mesure du signal de l'antenne donneuse et l'installation de l'antenne sont des tâches fondamentales ; pour les intégrateurs de systèmes informatiques, ces tâches peuvent s'avérer complexes, car elles nécessitent généralement l'intervention d'un spécialiste RF pour effectuer une étude de site en vue du déploiement.
Grâce à une conception intelligente du système, comprenant notamment le contrôle automatique de gain (AGC), la prévention des oscillations et le nivellement automatique, ainsi qu'à des voyants LED intuitifs et clairs sur le répéteur de bureau MagicOffice, la mesure du signal source et l'installation du répéteur deviennent désormais un jeu d'enfant.

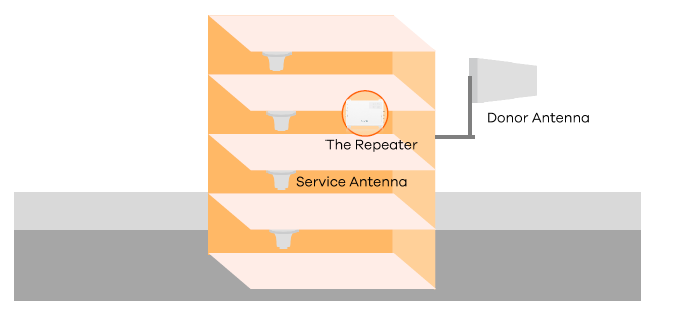

Ce document fournit un guide étape par étape pour l'installation de MagicOffice, comprenant la sélection de l'antenne donneuse, l'identification du signal donneur, l'installation de l'antenne donneuse et de l'antenne de service, ainsi que l'interprétation des voyants LED, afin de mettre le répéteur MagicOffice en ligne et prêt à fonctionner instantanément.

Choix d'une antenne donneuse

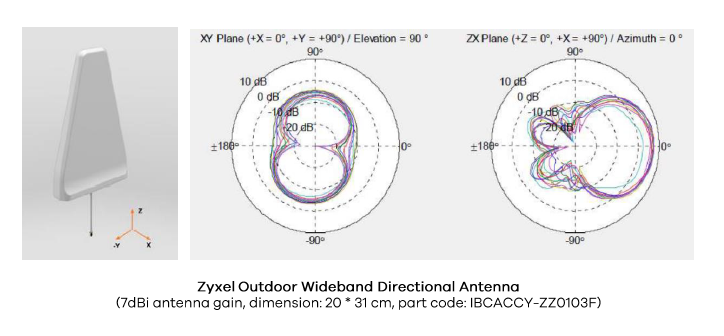

Antenne directionnelle extérieure (antenne Yagi ou log-périodique)

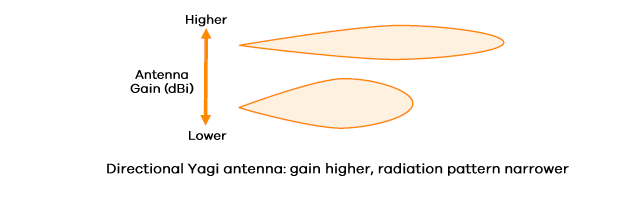

L'antenne directionnelle Yagi transmet ou reçoit des signaux provenant d'une direction spécifique. Elle est idéale comme antenne donneuse pour communiquer avec une station de base (BTS) éloignée ou parfaite pour une zone de couverture à signal très faible. D'autre part, le gain de l'antenne est plus élevé en raison de sa nature directionnelle, et son faisceau de transmission est beaucoup plus étroit et plus concentré.
Par conséquent, si le scénario d'installation se situe dans une zone rurale avec un signal très faible, par exemple un signal d'une seule barre, ou dans le cadre d'un déploiement en colocalisation multi-opérateurs, où un opérateur spécifique délivre un signal plus faible que les autres :

Dans ces cas de figure, l'antenne directionnelle présente des avantages en étant orientée vers la BTS dont le signal est le plus faible.

Cependant, si le signal de l'antenne donneuse extérieure présente une bonne puissance et une bonne qualité, par exemple un signal de 3 barres, ou si l'écart de signal entre les différents opérateurs est assez équilibré, le choix d'une antenne directionnelle comme antenne donneuse constituerait un inconvénient pour l'installation. Une antenne panneau extérieure serait une meilleure option.

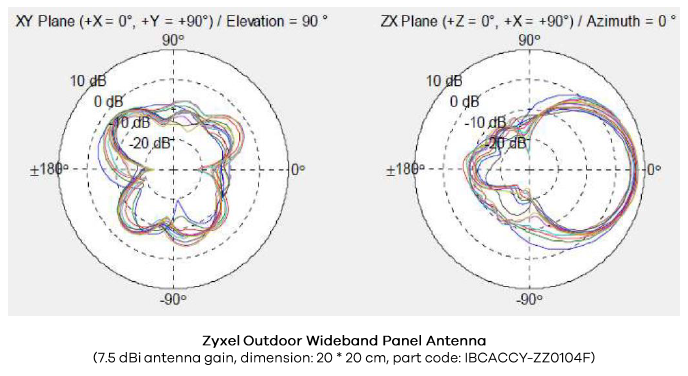

Antenne panneau extérieure
Une antenne panneau extérieure est également un type d'antenne directionnelle.

Toutefois, contrairement à une antenne Yagi directionnelle qui dispose d'un faisceau de transmission focalisé (par exemple, le plan ZX a un angle horizontal plus étroit et le plan XY a un angle vertical plus faible pour la transmission et la réception du signal) et qui nécessite d'orienter soigneusement l'antenne pour bien recevoir le signal de la station de base, l'antenne panneau dispose d'un faisceau plus large pour la transmission et la réception du signal.

Lorsqu'un signal émetteur extérieur présente une bonne puissance ou un écart de signal équilibré entre plusieurs opérateurs, le choix d'une antenne panneau extérieure permettrait d'économiser le temps et les efforts nécessaires à l'orientation de l'antenne.

Trouver un emplacement approprié pour l'installation de l'antenne émettrice

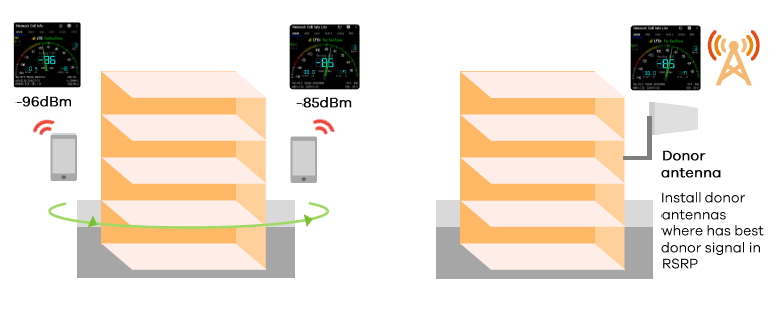

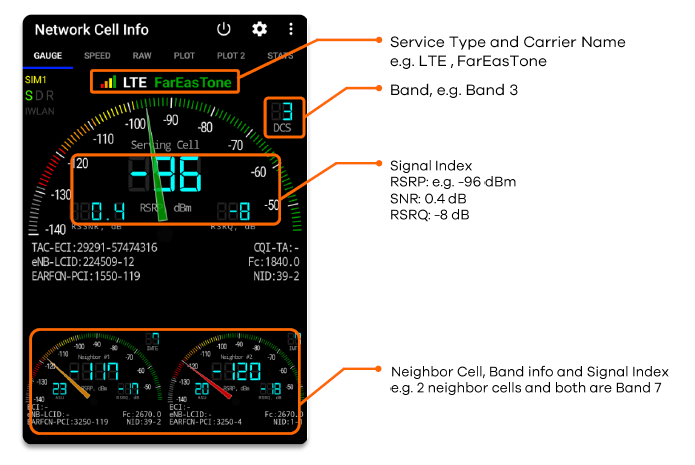

Option 1 : application Android Network Cell Info

* Préparez 1 ou 2 téléphones Android prenant en charge deux cartes SIM et des cartes SIM de plusieurs opérateurs
pour effectuer une étude de site.

* Faites le tour du bâtiment

* L'écart de signal entre les opérateurs
et déterminez que le meilleur émetteur doit être à moins de 20 m
l'emplacement du signal avec Android pour garantir un rendement équilibré
App Network Cell Info. Puissance.

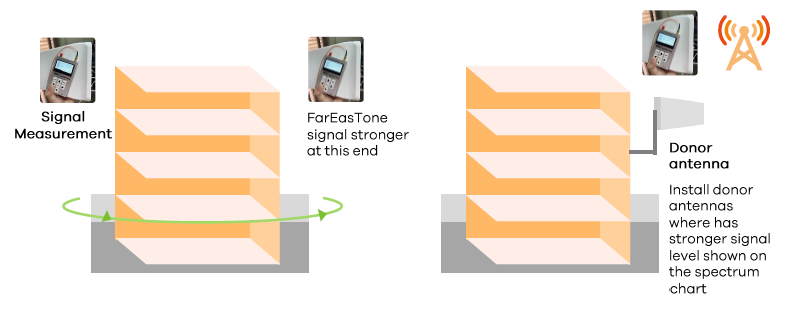

Option 2 : Analyseur de spectre (par exemple, RF Explorer de Seeed Studio) et le site web « Spectrummonitoring.com »
Lors de la mesure du signal, veuillez utiliser une antenne directionnelle connectée à l'analyseur de spectre et régler la plage de fréquences cible à observer. Pour l'installation d'un répéteur, concentrez-vous sur la fréquence « liaison descendante ».

Il n'est pas nécessaire de se concentrer sur la « liaison montante », car le logiciel des répéteurs gère automatiquement cette fréquence.

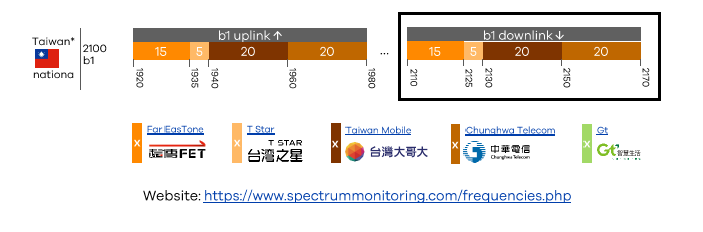

Dans l'exemple suivant, B1 2100 MHz est illustré.

Le signal FarEasTone se trouve à gauche de la plage de fréquences et, sur le graphique du spectre, il apparaît que le signal FarEasTone est plus faible à cet endroit.

* Faites le tour du bâtiment et

* L'écart de signal entre les opérateurs doit
être inférieur à 20 dB pour garantir
un emplacement avec une puissance de sortie équilibrée du spectre.
Analyseur.

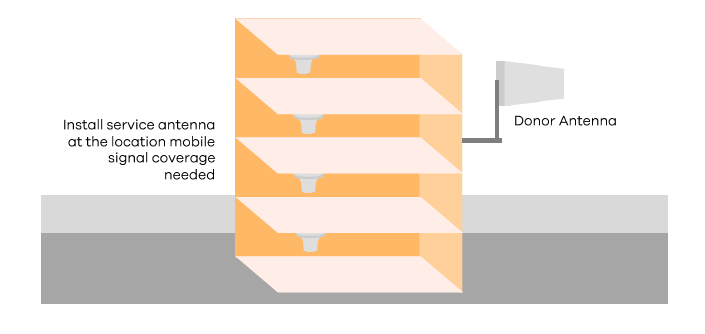

Identifiez l'emplacement de l'antenne de service.

Une règle empirique pour l'installation de l'antenne de service consiste à identifier l'emplacement où une amélioration de la couverture cellulaire est nécessaire, à essayer de maximiser autant que possible la distance entre l'antenne donneuse et l'antenne de service, ou à créer davantage d'isolation entre les antennes donneuse et de service, par exemple en utilisant un matériau épais entre les antennes, ou en orientant le diagramme d'antenne dans la direction opposée.

Le MagicOffice peut maximiser le gain de son système, et les utilisateurs mobiles peuvent bénéficier de la plus grande zone de couverture intérieure de l'antenne de service.

Installez le répéteur MagicOffice

Déterminez les longueurs de câble des antennes de service qui sont équilibrées et installez le répéteur à proximité d'une prise de courant.

Ne mettez pas le répéteur sous tension pour l'instant.

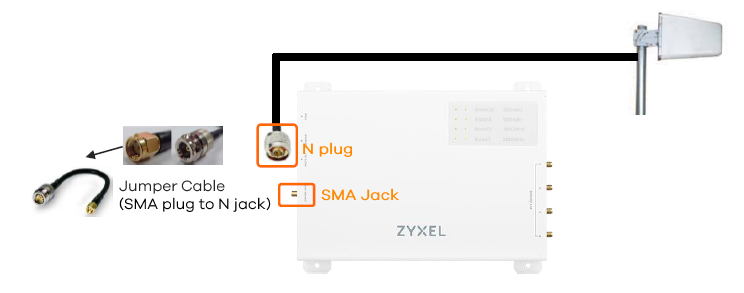

Câblage de l'antenne donneuse

Lors de l'installation d'une antenne donneuse, la hauteur idéale pour son emplacement est au 5e étage ou en dessous, et elle doit être dégagée de tout obstacle si possible.

Les antennes BTS ont un angle d'inclinaison vers le bas d'environ 6 à 8 degrés, et lorsque le signal se propage et est réfléchi par les bâtiments, il se situe aux alentours du 4e étage.

Par conséquent, pour une bonne réception du signal de l'antenne source, celle-ci ne doit pas être placée plus haut que le 5e étage.

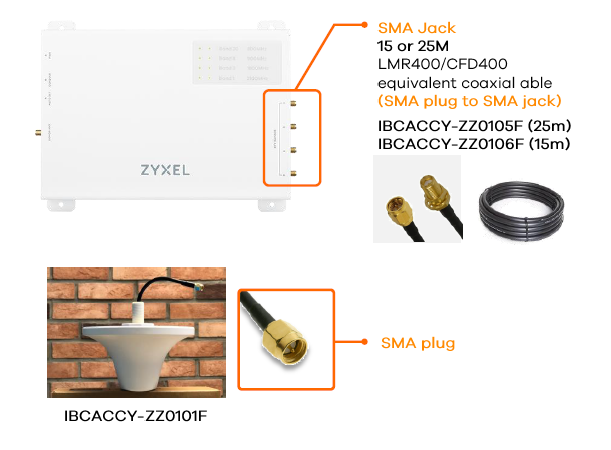

Installer les antennes de service
Utilisez si possible des câbles coaxiaux d'une impédance de 50 ohms afin de limiter les pertes de signal.

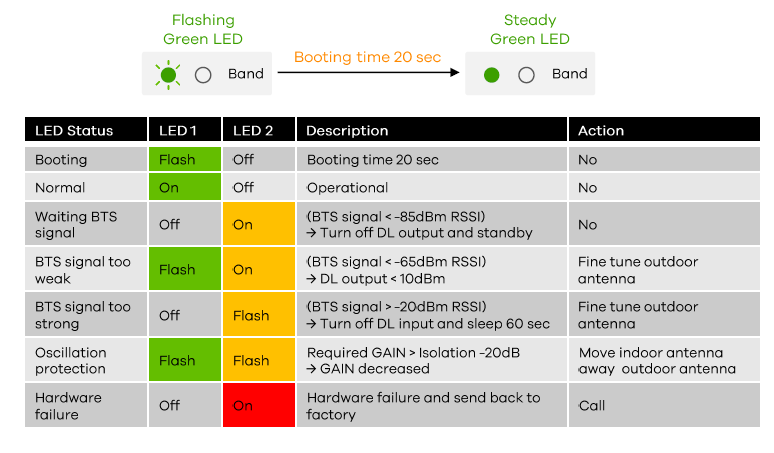

Vérifiez l'état des LED de MagicOffice et optimisez l'antenne

Allumez le répéteur ; celui-ci relaiera et amplifiera automatiquement le signal mobile.

Le système MagicOffice fonctionne automatiquement et détecte le signal BTS ainsi que l'isolation du système.

Une fois que la LED passe au vert fixe, le système relaie et amplifie automatiquement le signal cellulaire.

Problèmes courants

L'état de la LED indique que le signal BTS est trop faible ou trop fort ; veuillez affiner ou ajuster l'orientation de l'antenne source jusqu'à ce que la LED1 de la bande s'allume en vert fixe.

Le signal BTS est trop faible ; si une antenne Yagi directionnelle est utilisée, veuillez vérifier si l'antenne directionnelle peut être montée plus haut et essayez de modifier l'orientation de l'antenne en la faisant pivoter horizontalement, puis vérifiez si la LED passe au vert fixe.

Si le signal BTS est trop fort, veuillez orienter l'antenne dans la direction opposée pour réduire la puissance du signal ou optez pour une antenne omnidirectionnelle à gain plus faible comme antenne donneuse.
L'état de la LED indique une protection contre l'oscillation. Cela signifie que l'antenne donneuse et l'antenne de service ne sont pas suffisamment éloignées l'une de l'autre ; l'isolation est insuffisante pour le système MagicOffice.

Une option possible consiste à déplacer l'antenne de service vers un emplacement où se trouvent des matériaux denses, par exemple un mur en béton entre l'antenne de service et l'antenne donneuse, ou à utiliser une antenne panneau d'intérieur orientée dans la direction opposée à celle de l'antenne donneuse.
