Zyxel FWA710 Nebula 5G útválasztó (FWA sorozat) – A Zyxel FWA710 kezdeti beállítása és a webes felület elérésének beállítása

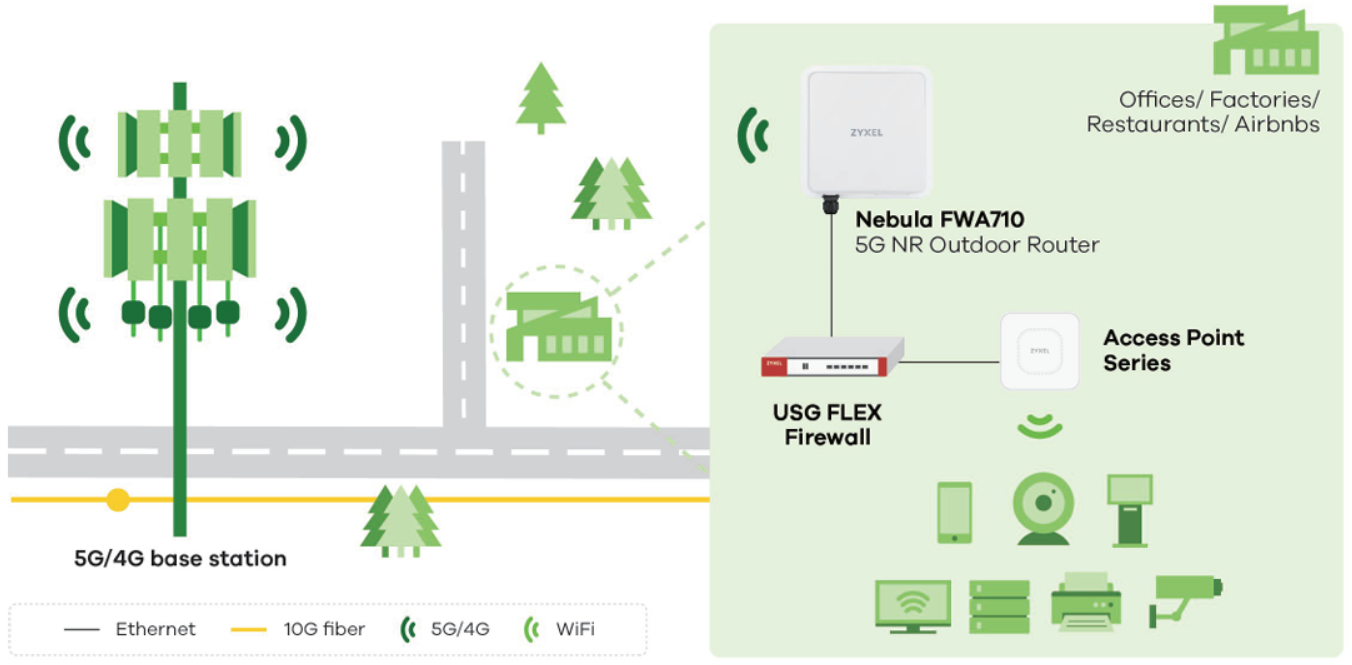

A Zyxel FWA710 egy 5G NR kültéri útválasztó, amelyet úgy terveztek, hogy nagy sebességű internetkapcsolatot biztosítson nehéz körülmények között. Nagy nyereségű irányított antennákkal és egy 2,5 GbE PoE porttal felszerelve ideális olyan távoli telepítésekhez, ahol a hagyományos szélessávú internet nem elérhető vagy nem praktikus. Ez az útmutató segít a készülék bekapcsolásában, a SIM-kártya behelyezésében és a konfiguráláshoz szükséges webes felület elérésében.

Jogi nyilatkozat! Ez a cikk általános áttekintést nyújt a sorozatról, és nem feltétlenül vonatkozik minden modellre, szoftver- vagy firmware-verzióra. A készülék megvásárlása vagy használata előtt kérjük, olvassa el a modellre/verzióra vonatkozó dokumentációt, vagy forduljon a technikai támogatáshoz pontos információkért.

• FWA710 – Teljes felhasználói útmutató
• FWA710 – Gyors útmutató
• FWA710 – Firmware és adatlap

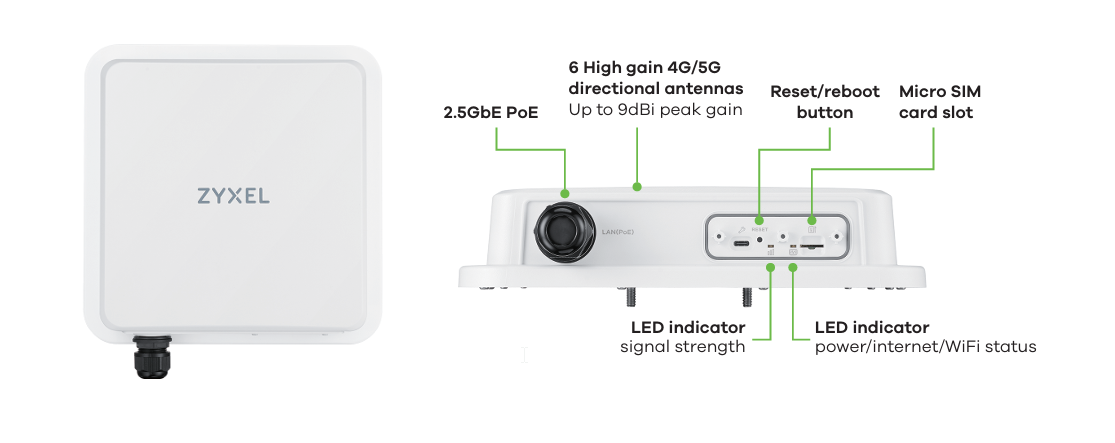

Kialakítás és csomag tartalma

Az FWA710 internetkábellel és tápegységgel érkezik, míg a külső antenna és a SIM-kártya nem tartozék.

A fizikai telepítés részletei

A telepítési hely kiválasztása:

• Az FWA710 kültéri telepítésre készült.
• Válasszon olyan helyet, ahonnan közvetlen rálátás nyílik a legközelebbi mobilátjátszótoronyra, hogy biztosítsa az erős jelvételt.
• Kerülje az olyan akadályokat, mint a falak, fák vagy fém szerkezetek, amelyek blokkolhatják vagy gyengíthetik a jelet.

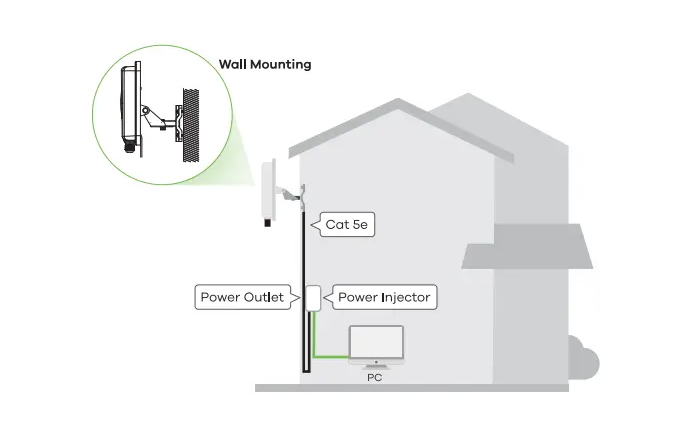

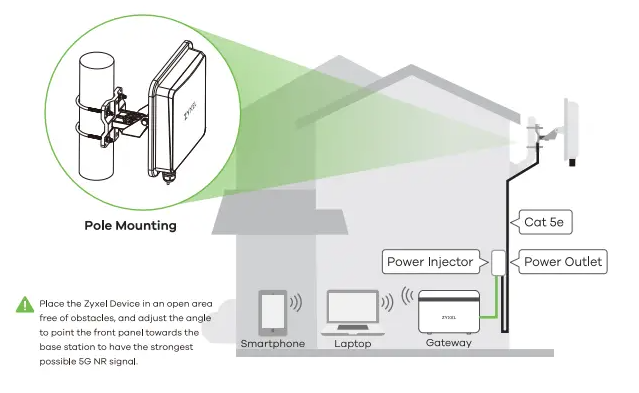

Szerelés:

• A készülék a mellékelt szerelvények segítségével oszlopra, falra vagy konzolra szerelhető.
• Győződjön meg arról, hogy biztonságosan rögzítve van, különösen szeles környezetben.
• A készüléket az optimális teljesítmény érdekében függőlegesen szerelje fel, a tájolási jelöléseket követve.

Kábelezés:

• Vezessen egy árnyékolt Ethernet-kábelt (PoE) a készüléktől a beltéri helyszínig – ez biztosítja az áramellátást és az adatátvitelt.
• Az elektromágneses interferencia elkerülése érdekében kizárólag árnyékolt Cat5e/Cat6 kábeleket használjon.
• Győződjön meg arról, hogy minden csatlakozó megfelelően lezárt, hogy ellenálljon a kültéri körülményeknek

Az antenna viselkedésével és elhelyezésével kapcsolatos tippek

• Az FWA710 beépített irányított antennával rendelkezik.
• A legjobb jelminőség érdekében pontosan a legközelebbi mobil bázisállomás felé kell irányítani.
• Még a legkisebb eltérés is ronthatja a teljesítményt – az igazításhoz használja a készülék felületét vagy egy mobilalkalmazást (ellenőrizze az RSSI szinteket).

Főbb ajánlások:

• Telepítse a készüléket megfelelő magasságba (általában 2,5–5 méterrel a talaj felett), hogy minimálisra csökkentsék az akadályokat.
• Az interferencia csökkentése érdekében kerülje az Ethernet-kábelnek az elektromos vezetékekkel párhuzamos elhelyezését.
• A készülék bekapcsolása előtt győződjön meg a megfelelő földelésről – ez védelmet nyújt a túlfeszültségek és a statikus kisülések ellen.

Az eszköz beállítása

Először kövesse a gyors útmutatóban leírt lépéseket, és hajtsa végre az egyes lépéseket az ábrák szerint.

• Győződjön meg arról, hogy a Zyxel eszköz ki van kapcsolva.
• Nyissa ki a Zyxel eszköz mikro SIM-kártya nyílásának fedelét.
• Helyezze be a mikro SIM-kártyát a SIM-kártya nyílásába (ha a SIM-kártya PIN-kódja engedélyezve van, írja be később a készülék webes felületén, vagy előzetesen tiltsa le a PIN-ellenőrzést).

• Helyezze vissza a fedelet a helyére.

  Megjegyzés:

•  Ha nano-SIM-kártyát használ, helyezze azt biztonságosan a micro-SIM-kártya nyílásába, hogy elkerülje az eszköz esetleges megrongálódását.
• Ha a SIM-kártyát egy működő eszközbe helyezte be, akkor valószínűleg ki kell kapcsolnia és újra be kell kapcsolnia az eszközt, hogy a SIM-kártya működjön.

Fontos: A Wi-Fi kizárólag internet-hozzáférésre szolgál

A Wi-Fi interfész nem biztosít internet-hozzáférést. Csak a készülék helyi konfigurálására szolgál. Amikor csatlakozik az FWA710 Wi-Fi hálózatához:

• A webes konfigurációs felületet a http://192.168.1.1címen érheti el
• Nem lesz internet-hozzáférése
• Ez a várt viselkedés, nem pedig meghibásodás

Csatlakoztassa eszközét Ethernet-en keresztül, vagy várja meg, amíg az FWA710 teljesen be van állítva és online állapotba kerül, hogy hozzáférjen az internethez.

Zyxel FWA710 LAN IP-cím áttekintés

Az első telepítés során vagy a Zyxel FWA710 gyári beállításokra való visszaállítása után előfordulhat, hogy a készülék a 192.168.2.x alhálózatról kap IP-címet, a felhasználói kézikönyv egyes verzióiban szereplő 192.168.1.x alhálózat helyett.

Az FWA710 két különálló LAN-interfésszel rendelkezik, mindkettőnek megvan a saját alapértelmezett alhálózata:

• Wi-Fi (vezeték nélküli interfész): 192.168.1.x
• Ethernet (vezetékes interfész): 192.168.2.x

Miért történik ez?

Az FWA710 a LAN-beállításait két interfészcsoportra osztja:

• Alapértelmezett – a vezeték nélküli LAN-hoz
• Bridge 1 – a vezetékes LAN-hoz

Minden csoport más-más IP-tartományt használ. Ha Ethernet-kábelen keresztül csatlakozik, a számítógépének a 192.168.2.x tartományból kap IP-címet. Ha Wi-Fi-n keresztül csatlakozik, a 192.168.1.x tartományból kap IP-címet.

Interfész	Alapértelmezett alhálózat	Interfészcsoport
Wi-Fi	192.168.1.x	Alapértelmezett
Ethernet (LAN)	192.168.2.x	1. híd

A WEB konfigurátor elérés

Fontos: Az FWA710-en a webes konfigurátoreléréséhez ügyeljen arra, hogy a kapcsolat típusának megfelelő IP-címet használja:

• Ha Wi-Fi-n keresztül csatlakozik, lépjen a http://192.168.1.1oldalra
• Ha Ethernet-kapcsolaton keresztül csatlakozik, lépjen a http://192.168.2.1oldalra

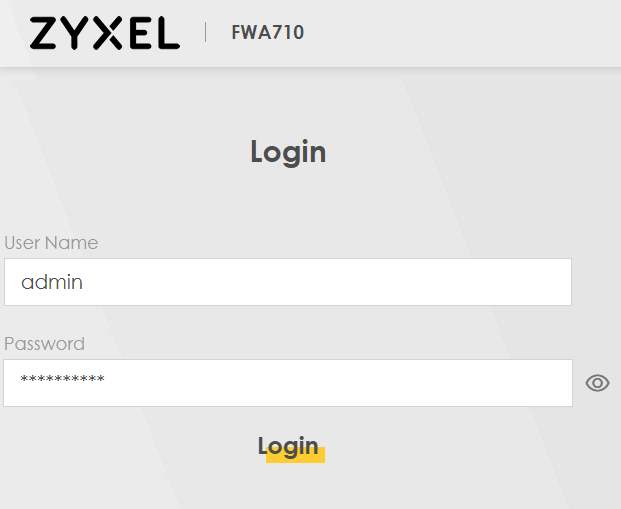

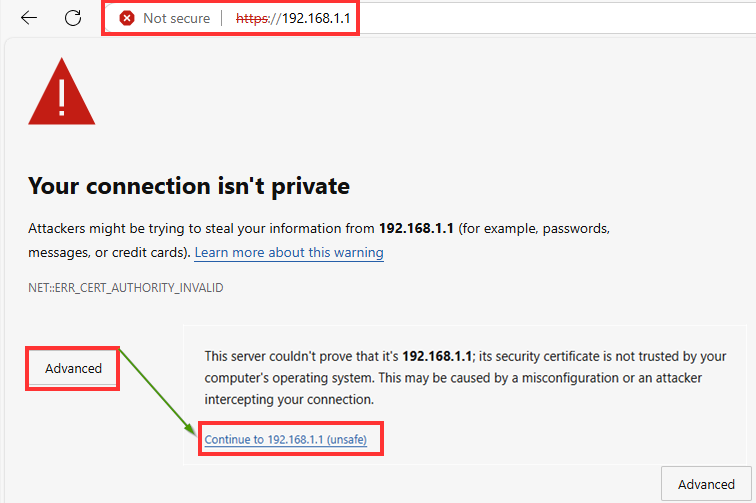

A router eléréséhez nyissa meg a böngészőt, és lépjen a 192.168.1.1 oldalra (ez az IP-cím a készülék matricáján is szerepel, illetve a számítógép hálózati beállításaiban is megtalálható).

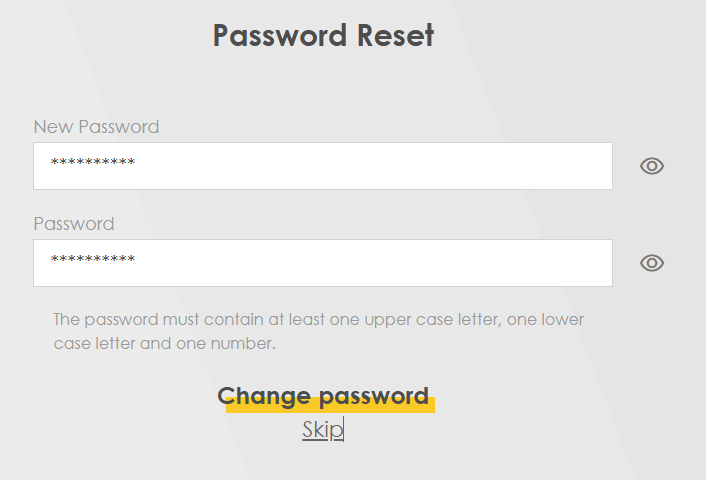

Az első lépésben a rendszer kéri, hogy módosítsa az alapértelmezett jelszót; ez a művelet kötelező. Módosítsa a jelszót, majd jelentkezzen be az eszköz webes felhasználói felületére az új jelszóval.

Az első lépésben a rendszer kéri, hogy módosítsa az alapértelmezett jelszót; ez a művelet kötelező. Módosítsa a jelszót, majd jelentkezzen be az eszköz webes felhasználói felületére az új jelszóval.

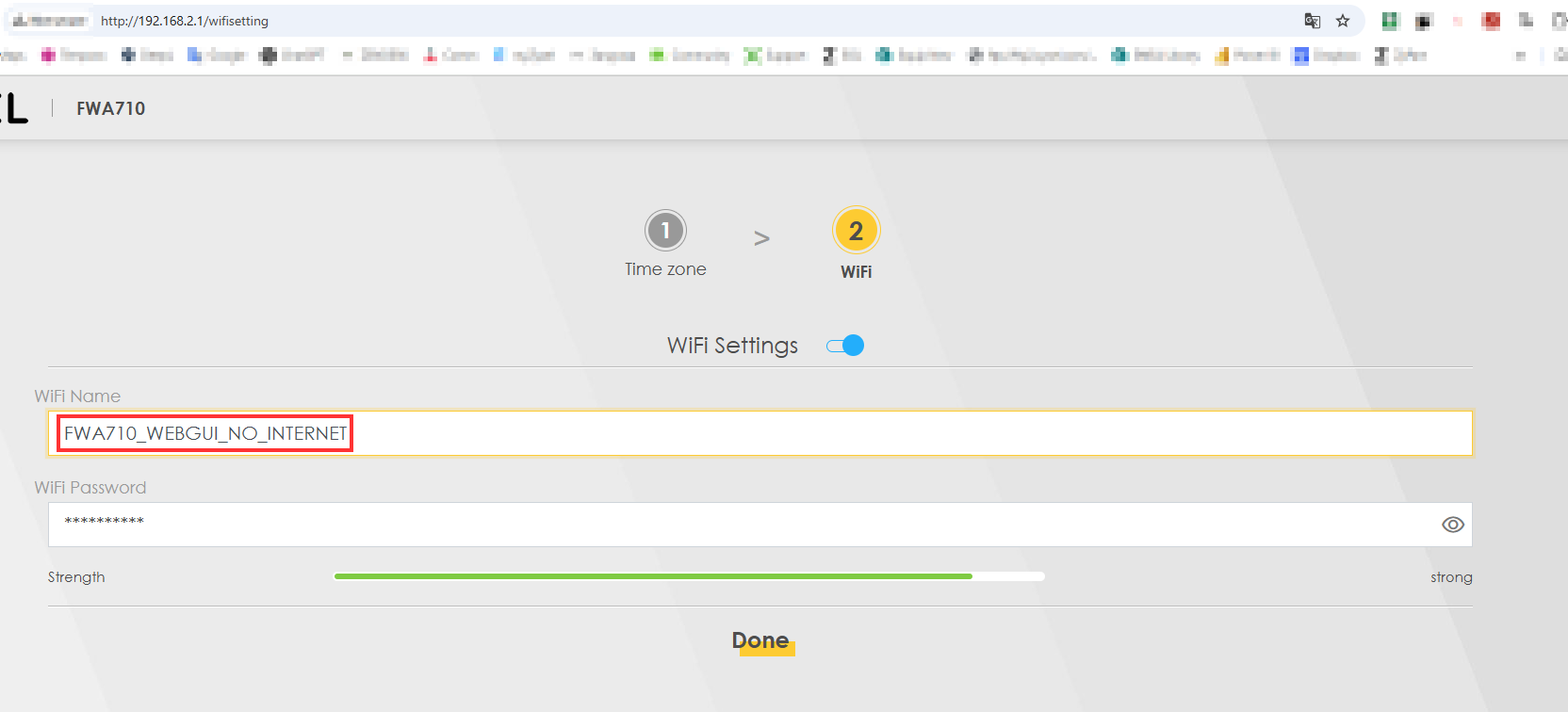

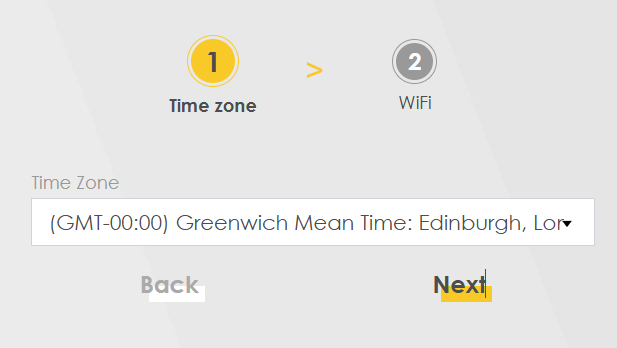

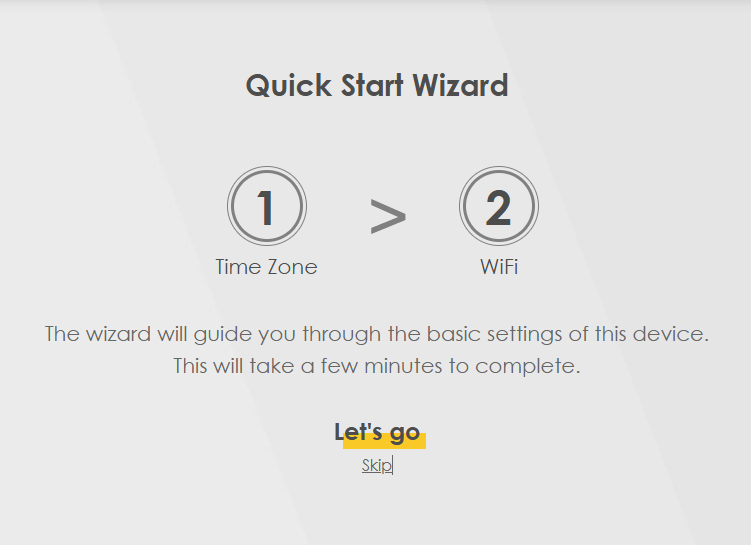

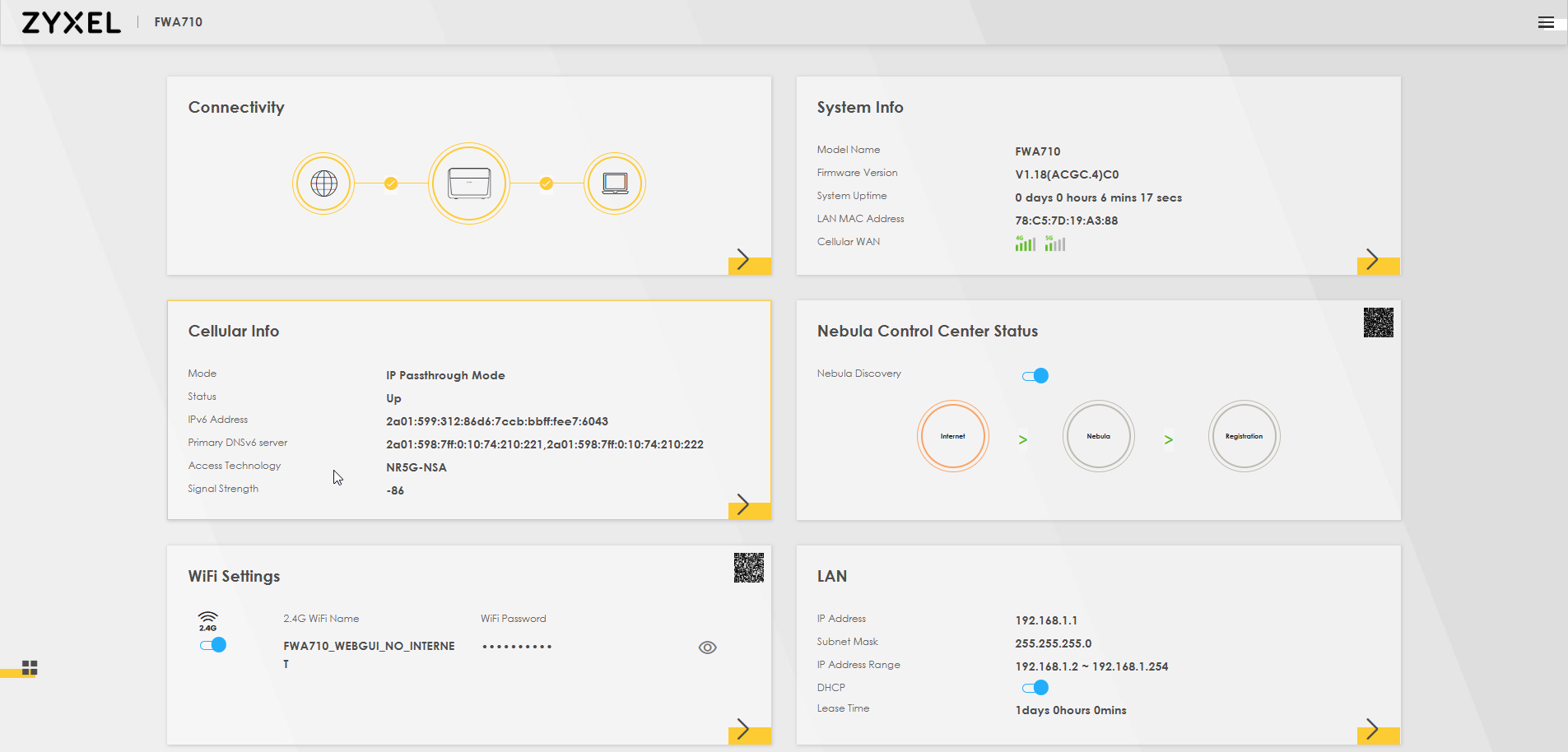

Ezután kövesse az utasításokat, és a varázsló segítségével végezze el az eszköz alapvető beállításait, például állítsa be a pontos időt, nevezze át az SSID-t, és módosítsa a Wi-Fi jelszót.

Ennyi – az alapbeállítások elkészültek, és most már vezetékes kapcsolaton keresztül is hozzáférhet az internethez. A Wi-Fi interfész nem biztosít internet-hozzáférést. Csak az eszköz helyi konfigurálására szolgál.
