Ez a cikk elmagyarázza, hogy a Zyxel tűzfalak és a switches hogyan támogatják a telepítést egy szabványos 19 hüvelykes rackbe, különös tekintettel a különböző modellekre és formátumokra. Kitér arra, hogy a rack-be szerelhető konzolok („fülek”) a csomagban vannak-e, vagy külön kell beszerezni őket, hogyan lehet azonosítani a rack-be szerelhető eszközöket, és hogyan lehet ellenőrizni a szerelési lehetőségeket a Zyxel hivatalos dokumentációjában.

Megjegyzés: Ez általános útmutatás. Mindig ellenőrizze az adott modell adatlapját vagy telepítési útmutatóját.

Főbb fogalmak

Szabványos 19 hüvelykes rack szélesség:

482,6 mm

Ha a készülék kisebb, a rackfülekkel lehet kiegészíteni a teljes szélességig.

A szerelési típus meghatározása az eszköz szélessége alapján

Készülék szélessége	Rögzítési típus
< 250 mm	Csak polc / asztal
250–430 mm	Rack-szerelés kiterjesztett fülekkel
≥ 430 mm	Szabványos 19 hüvelykes rack-beépítés

A fülek méretének kiszámítása

Használja ezt a képletet:

(482,6 mm − készülék szélessége) / 2

Ez adja meg egy rack fül hozzávetőleges méretét.

Fontos megjegyzések

A fülméret csak becslés
A furatok helyzete és alakja eltérhet
Ha lehetséges, mindig eredeti Zyxel rack-készleteket használjon

Használjon univerzális rögzítőelemeket is, de csak az összeférhetőség előzetes ellenőrzése után: Hogyan találhatja meg a Zyxel kiegészítőket és pótalkatrészeket

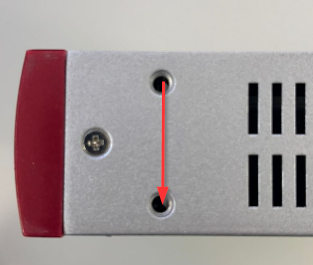

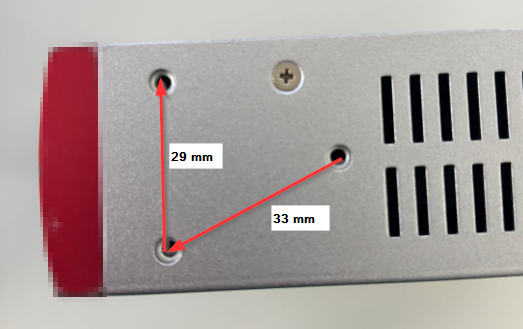

Tűzfal

Modell	Rack-be szerelhető	19 hüvelykes rack-készlet mellékelve	Készülék méretei (Sz × Mé × Ma, mm)	Rack-készlet mérete oldalanként (mm)
USG FLEX 50H / HP	Nem	Nincs	216 × 143 × 33	Asztali készülék
USG FLEX 100H / HP	Nem	Nem	216 × 143 × 33	Asztali készülék
USG FLEX 200H / HP	Igen	Igen	272 × 187 × 36	~105 mm
USG FLEX 500H	Igen	Igen	300 × 182 × 43,5	~91 mm
USG FLEX 700H	Igen	Igen	430 × 250 × 43,5	~26 mm

Switch

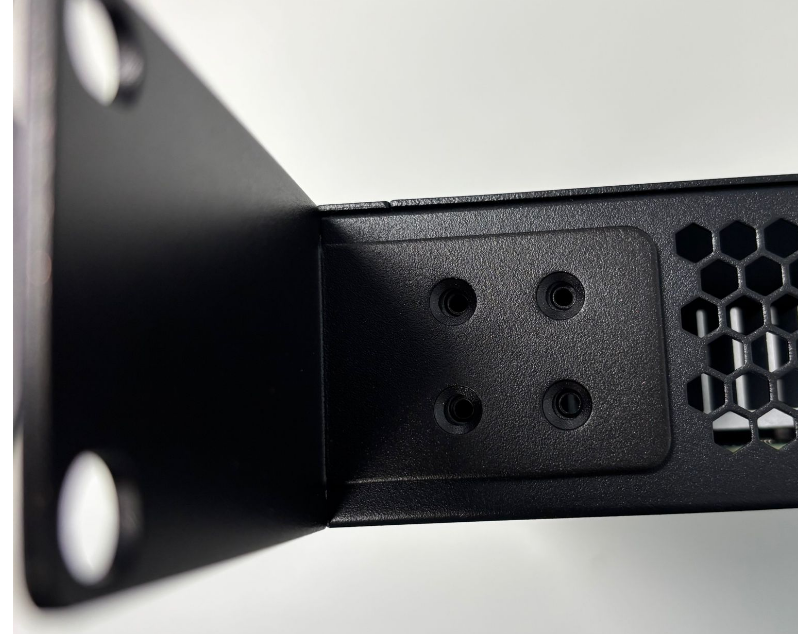

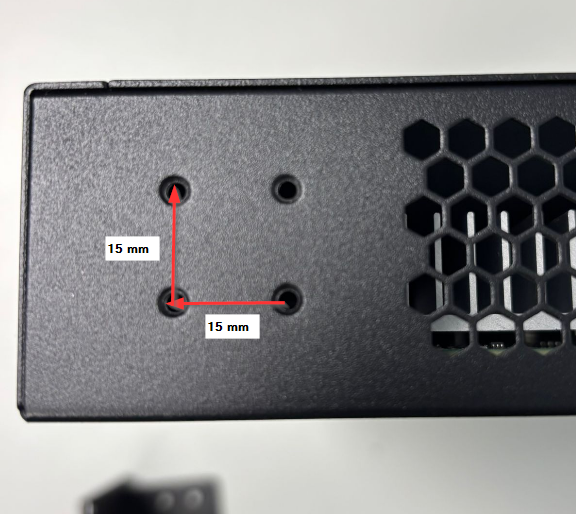

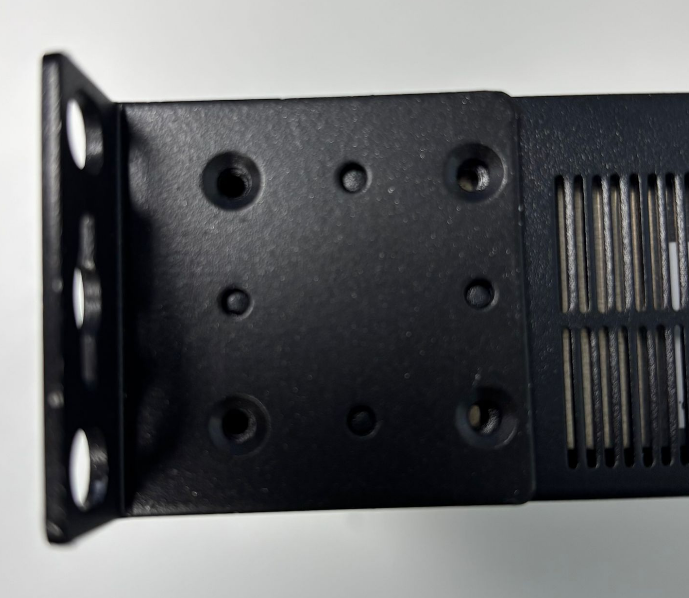

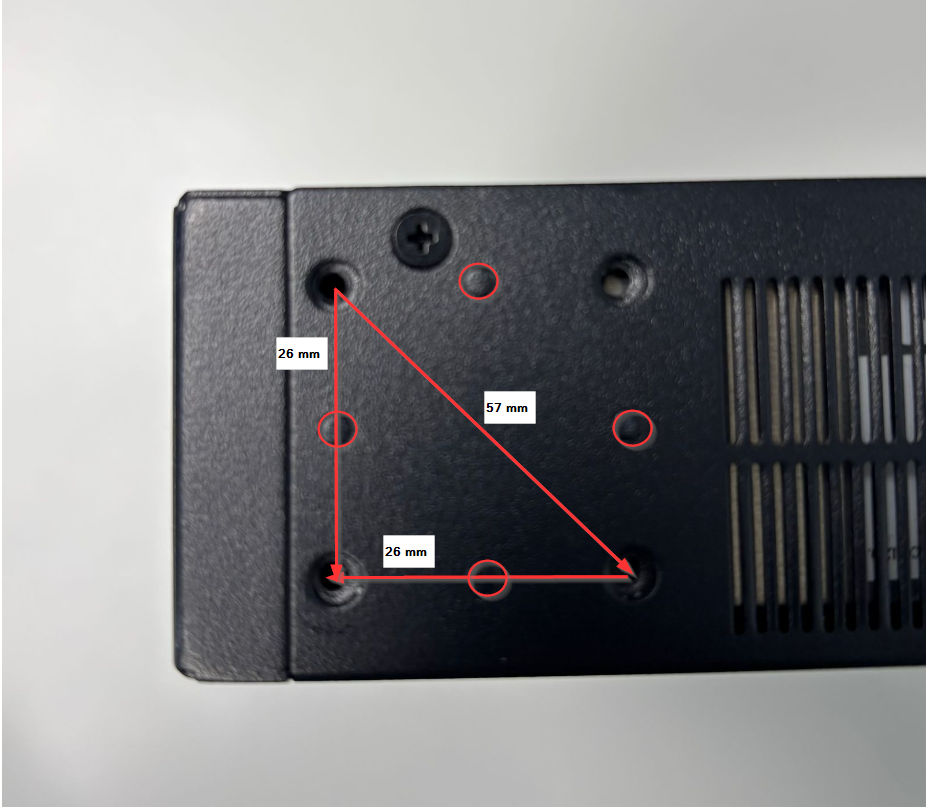

A Zyxel switches kétféle rögzítési furatmintával rendelkezik. Mindkét lehetőséget a képeken méretekkel együtt mutatjuk be.

Az alábbi táblázatban megtalálhatja, hogy melyik switches szerelhető rackbe, és melyik nem. A táblázat tartalmazza az eszköz méreteit és a rögzítési méreteket is.

Modell	Rack-be szerelhető	19 hüvelykes rack-készlet mellékelve	Készülék méretei (Sz×M×Ma, mm)	19 hüvelykes rack-készlet mérete oldalanként (mm)
GS1100-24ES	Igen	Igen	280 x 126 x 44	~101,3 mm
GS1900-24E	Igen	Igen	267 x 162 x 42	~107,8 mm
GS1915-24E	Igen	Igen	267 x 162 x 42	~107,8 mm
GS1100-24E	Igen	Igen	267 x 162 x 42	~107,8 mm
GS1350-12HP	Igen	Igen	267 x 162 x 44	~107,8 mm
GS2220-10	Igen	Igen	267 x 162 x 44	~107,8 mm
GS2220-10HP	Igen	Igen	267 x 162 x 44	~107,8 mm
GS1920-8HPV2	Igen	Nem	267 x 162 x 44	~107,8 mm
GS1900-24	Igen	Igen	440 x 131 x 44	~26 mm
GS1900-48	Igen	Igen	440 x 200 x 44	~26 mm
GS1920-48V2	Igen	Igen	440 x 200 x 44,5	~26 mm
GS2220-50	Igen	Igen	440 x 200 x 44,5	~26 mm
XGS1935-28	Igen	Igen	440 x 270 x 43	~26 mm
XGS1935-28HP	Igen	Igen	440 x 270 x 43	~26 mm
XGS1935-52	Igen	Igen	440 x 270 x 43	~26 mm
XGS1935-52HP	Igen	Igen	440 x 270 x 43	~26 mm
GS1920-24V2	Igen	Igen	441 x 131 x 44	~26 mm
GS2220-28	Igen	Igen	441 x 131 x 44	~26 mm
GS1350-26HP	Igen	Igen	441 x 270 x 44	~26 mm
GS1920-24HPV2	Igen	Igen	441 x 270 x 44	~26 mm
GS1920-48HPV2	Igen	Igen	441 x 270 x 44	~26 mm
XGS1930-28	Igen	Igen	441 x 270 x 44	~26 mm
XGS1930-52	Igen	Igen	441 x 270 x 44	~26 mm
XMG1930-30	Igen	Igen	441 x 270 x 44	~26 mm
GS2220-28HP	Igen	Igen	441 x 270 x 44	~26 mm
GS2220-50HP	Igen	Igen	441 x 270 x 44	~26 mm
XGS2220-30	Igen	Igen	441 x 270 x 44	~26 mm
XGS2220-30F	Igen	Igen	441 x 270 x 44	~26 mm
XGS2220-54	Igen	Igen	441 x 270 x 44	~26 mm
XGS1930-28HP	Igen	Igen	441 x 330 x 44	~26 mm
XGS1930-52HP	Igen	Igen	441 x 330 x 44	~26 mm
XMG1930-30HP	Igen	Igen	441 x 330 x 44	~26 mm
XMG2230-28HP	Igen	Igen	441 x 330 x 44	~26 mm
XMG2230-52HP	Igen	Igen	441 x 330 x 44	~26 mm
XGS2220-30HP	Igen	Igen	441 x 330 x 44	~26 mm
XGS2220-54HP	Igen	Igen	441 x 330 x 44	~26 mm
XGS2220-54FP	Igen	Igen	441 x 330 x 44	~26 mm
XS3800-28	Igen	Igen	441 x 360 x 44	~26 mm
GS1350-18HP	Igen	Igen	330 x 230 x 44	~76,3 mm
GS1900-24EP	Igen	Igen	330 x 230 x 44	~76,3 mm
GS1915-24EP	Igen	Igen	330 x 230 x 44	~76,3 mm
XS1930-10	Igen	Igen	330 x 230 x 44	~76,3 mm
XS1930-12F	Igen	Igen	330 x 230 x 44	~76,3 mm
XS1935-12F	Igen	Igen	330 x 230 x 44	~76,3 mm
XS1930-12HP	Igen	Igen	330 x 230 x 44	~76,3 mm
XMG1915-18EP	Igen	Igen	330 x 230 x 44	~76,3 mm
XGS1210-12	Nem	Nem	250 x 104 x 27	Asztali készülék
XGS1250-12	Nem	Nem	250 x 104 x 27	Asztali készülék
GS1900-8	Nem	Nem	250 x 104 x 27	Asztali készülék
GS1900-8HP	Nem	Nem	250 x 104 x 27	Asztali készülék
GS1900-10HP	Nem	Nem	250 x 104 x 27	Asztali készülék
GS1915-8	Nem	Nem	250 x 104 x 27	Asztali készülék
GS1915-8EP	Nem	Nem	250 x 104 x 27	Asztali készülék
XMG1915-10E	Nem	Nem	250 x 104 x 27	Asztali készülék
XMG1915-10EP	Nem	Nem	250 x 104 x 27	Asztali készülék
XGS1010-12	Nem	Nem	250 x 104 x 27	Asztali készülék
GS1100-10HP	Nem	Nem	250 x 104 x 27	Asztali készülék
GS1100-16	Igen	Nem	215 x 133 x 42	~134 mm
GS1100-16S	Igen	Igen	215,5 x 133 x 44	~134 mm
GS1200-5	Nem	Nem	121 x 75 x 26	Asztali készülék
GS-105BV3	Nem	Nem	121 x 75 x 26	Asztali készülék
GS1005HP	Nem	Nem	121 x 75 x 26	Asztali készülék
GS-108BV5	Nem	Nem	126 x 51,8 x 24	Asztali készülék
GS-108SV2	Nem	Nem	138,1 x 67,6 x 28,6	Asztali készülék
GS1200-5HPV3	Nem	Nem	155 × 85 × 26	Asztali készülék
GS1200-8	Nem	Nem	155 × 85 × 26	Asztali készülék
GS-108BV3	Nem	Nem	155 x 85 x 26	Asztali készülék
XMG-105	Nem	Nem	160 x 110 x 26	Asztali készülék
XMG-105HP	Nem	Nem	160 x 110 x 26	Asztali készülék
MG-105	Nem	Nem	160 x 110 x 26	Asztali készülék
GS1200-10V3	Nem	Nem	193 × 85 × 26	Asztali készülék
GS1200-8HPV3	Nem	Nem	193 × 85 × 26	Asztali készülék
GS1200-5HPV2	Nem	Nem	193 × 84 × 26	Asztali készülék
GS1350-6HP	Nem	Nem	193 x 84 x 26	Asztali készülék
GS1200-8HPV2	Nem	Nem	240 x 105 x 26	Asztali készülék
GS1008HP	Nem	Nem	240 x 105 x 26	Asztali készülék
XMG-108	Nem	Nem	240 x 105 x 27	Asztali készülék
XMG-108HP	Nem	Nem	240 x 105 x 27	Asztali készülék
MG-108	Nem	Nem	240 x 106 x 26	Asztali készülék
GS-105BV5	Nem	Nem	82,5 x 46,8 x 24	Asztali készülék
GS-105SV2	Nem	Nem	99,1 x 67,6 x 28,6	Asztali készülék
