Hálózati kapcsoló - SNMP konfigurálása [Alapkonfiguráció]

Az SNMP (Simple Network Management Protocol) egy TCP/IP-alapú eszközök kezelésére és felügyeletére használt alkalmazásrétegű protokoll. Az SNMP-t a hálózatkezelő rendszer (NMS) és a hálózati elem (NE) közötti kezelési információk cseréjére használják.

Az SNMP-vel kezelt hálózat két fő komponensből áll: Az ügynökökből és a menedzserből.

Az ügynök egy menedzsment szoftvermodul, amely a menedzselt kapcsolóban (a kapcsolóban) található. Az ügynök a kezelt kapcsoló helyi kezelési információit az SNMP-vel kompatibilis formába fordítja.

Mi több, objektumváltozókat/kezelt objektumokat tartalmaz, amelyek meghatározzák a kapcsolóról összegyűjtendő minden egyes információt. A változók közé tartozik például a fogadott csomagok száma, a csomóponti portok állapota és így tovább. A Management Information Base (MIB) a kezelt objektumok gyűjteménye. Az SNMP lehetővé teszi, hogy a menedzser és az ügynökök kommunikáljanak az objektumok elérése céljából.

A menedzser az a konzol, amelyen keresztül a hálózati rendszergazdák a hálózatkezelési funkciókat végzik. A kezelt eszközöket vezérlő és felügyelő alkalmazásokat hajt végre.

Emellett az SNMP első verzióján (SNMPv1), az SNMP 2c vagy az SNMP 3 verzióján keresztül a hálózaton keresztül tudja kezelni és felügyelni a kapcsolót.

1) Az SNMP konfigurálása

Ez a bemutató megmutatja, hogyan állíthatjuk be az alapvető SNMP-konfigurációt a kapcsolóinkon.

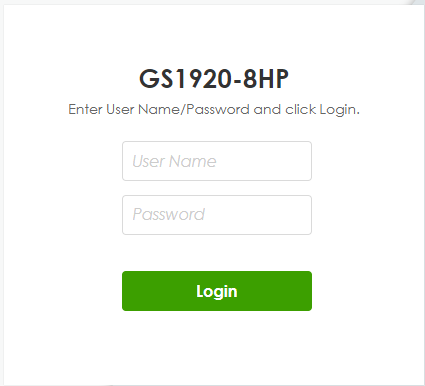

1. Lépjen be a készülékbe úgy, hogy a böngésző címsorába beírja az IP-címét, és jelentkezzen be a készülék hitelesítő adatainak használatával.

2. A műszerfalon kattintson az SNMP állapot gyorslinkre.

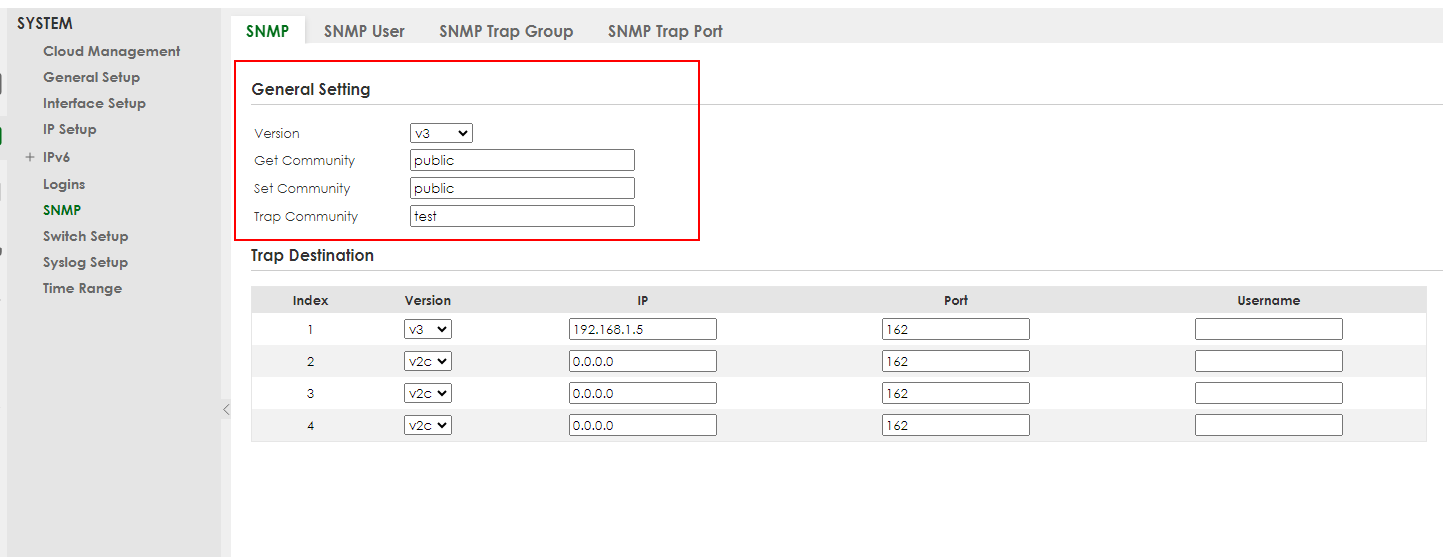

3. Válassza ki a kívánt SNMP-verziót, majd konfigurálja a Get, Set és Trap Community-t az SNMP-kezelő szoftverének megfelelően (alapértelmezett: public).

5. 6. Konfigurálja a Trap Destination-t, hogy a kapcsolója a felhasználó által konfigurált trap csoporttal trapeket (értesítéseket) tudjon küldeni az SNMP kezelőszoftvernek, majd "Apply" (Alkalmazás).

6. Lépjen a következő menüpontba: "A":

Trap Group képernyőre, hogy meghatározza az SNMP trapek típusait, amelyeket az SNMP menedzsernek kell küldeni, majd a Trap Port képernyő segítségével válassza ki, hogy a trap csoport milyen típusú trapeket fogadjon a switch melyik portján.

8. Az SNMPv3 használata esetén az alábbiakban néhány felhasználó-specifikus paramétert kell beállítania.

9. A felhasználó létrehozásához az SNMP felhasználói képernyőre kell lépnie, és ott hozzá kell adnia a felhasználót.

Ezután navigáljon a következőre:

2) Az SNMP konfigurálása a hagyományos GUI-ban

Ez a bemutató megmutatja, hogyan állíthatjuk be az alapvető SNMP-konfigurációt a kapcsolóinkon.

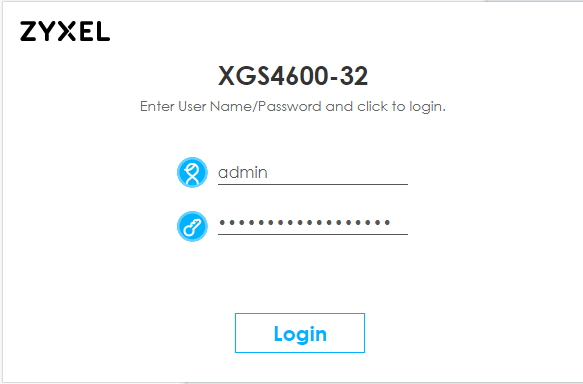

1. Lépjen be a készülékbe úgy, hogy a böngésző címsorába beírja az IP-címét, és jelentkezzen be a készülék hitelesítő adatainak használatával.

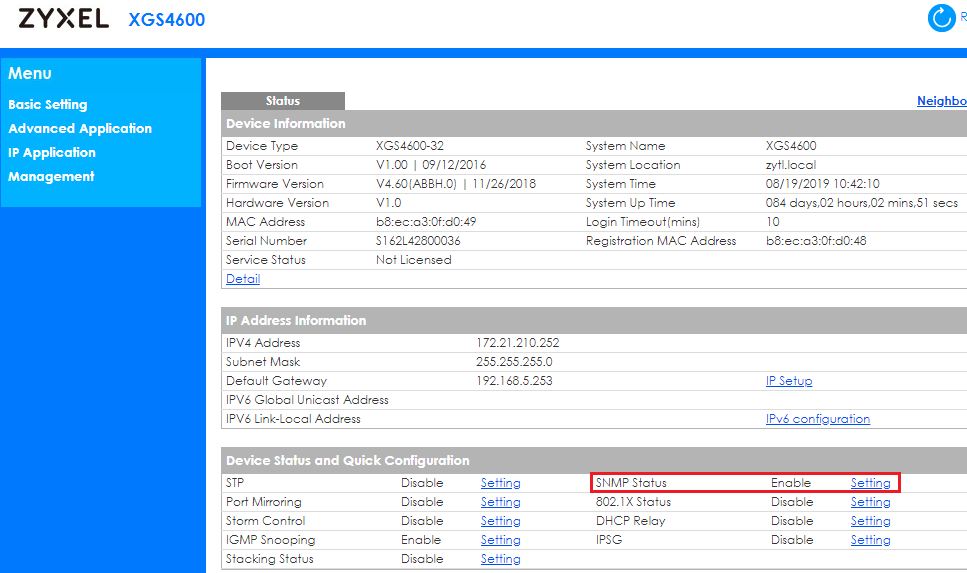

2. A műszerfalon kattintson az SNMP státusz > beállítások gyorslinkre.

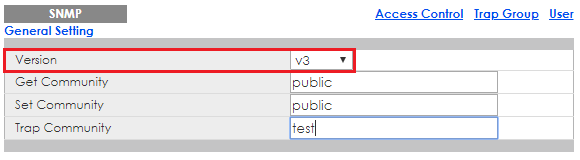

3. Itt válassza ki a használni kívánt SNMP-verziót.

4. Állítsa be a Get, Set és Trap Community-t az SNMP kezelőszoftverének megfelelően (alapértelmezett: public).

5. Konfigurálja a Trap Destinationt, hogy a kapcsoló a felhasználó által konfigurált trap csoporttal küldhessen trapeket (értesítéseket) az SNMP kezelőszoftver számára, majd "Apply" (Alkalmazás).

6. Menjen a Trap Group képernyőre, hogy meghatározza az SNMP-kezelőnek küldendő SNMP-csapdák típusait.

7. A Trap Port képernyőn válassza ki, hogy a kapcsoló melyik portján milyen típusú Trap csoport fogadja a Trapeket.

8. Az SNMPv3 használata esetén be kell állítania néhány felhasználó-specifikus paramétert.

9. A felhasználó létrehozásához az SNMP-felhasználó képernyőre kell lépnie, és ott hozzá kell adnia a felhasználót.
