Hogyan tudom tükrözni két külön forgalomáramlást a Port két monitor Switch monitorán?

SZENNER LEÍRÁS:

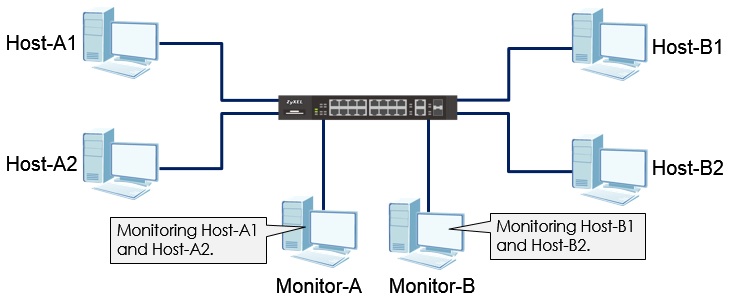

Az adminisztratív hálózat speciális problémáinak elhárítása érdekében két külön forgalomáramlást kell figyelni egyetlen Switch-on.

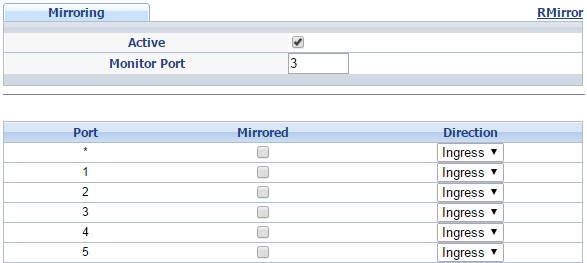

Az egyszerű Port tükrözés azonban nem teszi lehetővé két külön forgalmi folyamat figyelését, mivel a Zyxel Switch csak egy „Port monitorot” engedélyezhet bármikor.

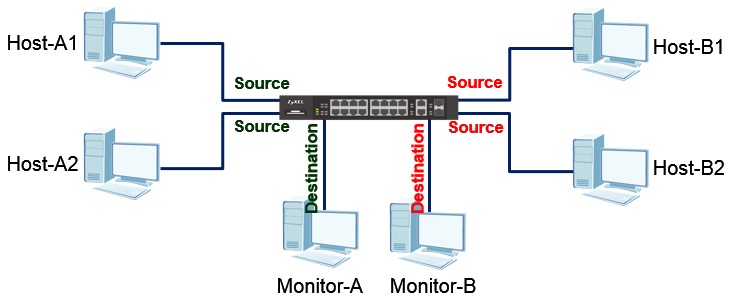

A megoldás az "RMirror" használata. Az RMirror lehetővé teszi egy-egy Port monitor létrehozását minden RMirror VLAN azonosítóhoz. Az ötlet az, hogy a forgalmat beágyazzuk a Host-A1 és a Host-A2 között, az alábbiakban bemutatottak szerint, egy RMirror VLAN-ba, miközben a Host-B1 és a Host-B2 közötti forgalmat beágyazzuk egy másik RMirror VLAN-ba.

* Az RMirror csak support által készített Zyxel L2 + vagy L3 vállalati Switches által.

* Minden RMirror VLAN-hoz Port reflektor szükséges. Ez azt jelenti, hogy két RMirror VLAN-val két extra Port-et kell fenntartani tükör céljára.

BEÁLLÍTÁS / LÉPÉS LÉPÉS ELŐTT:

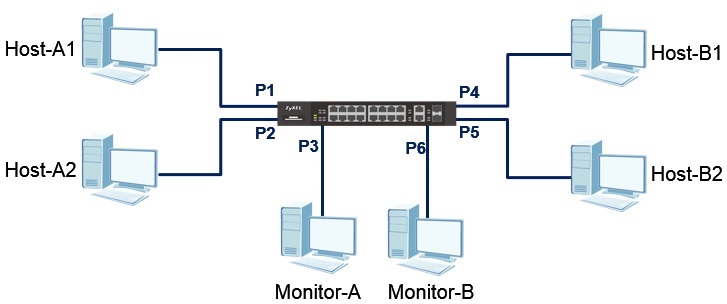

1. Végezzen el a következő topológiát:

2. Nyissa meg a Zyxel Enterprise Switch alkalmazást Telnet vagy a Console CLI segítségével.

3. Hozzon létre egy RMirror VLAN-t (VLAN 100). Vegye figyelembe, hogy a 10. ort .: Port reflektor lesz.

         Switch# conf

         Switch(config)# rmirror vlan 100

         Switch(config-rmirror)# source reflector-port

         Switch(config-rmirror)# source reflector-port 10

         Switch(config-rmirror)# source mirror-port 1-2

         Switch(config-rmirror)# source mirror-port 1-2 dir in

         Switch(config-rmirror)# connected-port 3

4. Hozzon létre egy újabb RMirror VLAN-t (VLAN 200). Vegye figyelembe, hogy a 20. ort .: Port reflektor lesz.

         Switch# conf

         Switch(config)# rmirror vlan 200

         Switch(config-rmirror)# source reflector-port

         Switch(config-rmirror)# source reflector-port 20

         Switch(config-rmirror)# source mirror-port 4-5

         Switch(config-rmirror)# source mirror-port 4-5 dir in

         Switch(config-rmirror)# connected-port 6

IGAZOLÁS:

1. A Host-A1 folyamatosan pingolja a Host-A2 IP-címét.

2. A Host B1-nek folyamatosan pingolnia kell a Host-B2 IP-címét.

3. Nyissa meg a Wireshark-ot a Monitor-A és a Monitor B-n.

4. Az A-Monitor és a Monitor-B-nek képesnek kell lennie megfigyelni az ICMP-cserét a megfelelő gazdaszervezetek között.

* Az Monitor-A és a Monitor-B külső tükrözött forgalmat fog kapni egy külső VLAN címkével. Győződjön meg arról, hogy a monitor support olyan hálózati hálózata, amely meg tudja figyelni a címkézett csomagokat.
