Hálózati kapcsoló - RSTP (Rapid-Spanning-Tree-Protocol) konfigurálása gyűrűs topológiában

Ez a példa azt mutatja be a rendszergazdáknak, hogyan kell beállítani az RSTP-t (Rapid Spanning Tree Protocol) a gyűrűs topológiában a hálózati redundancia megvalósítása érdekében.

Az RSTP beállítása gyűrűs topológiában

1. Az RSTP konfigurálása gyűrűs topológiában

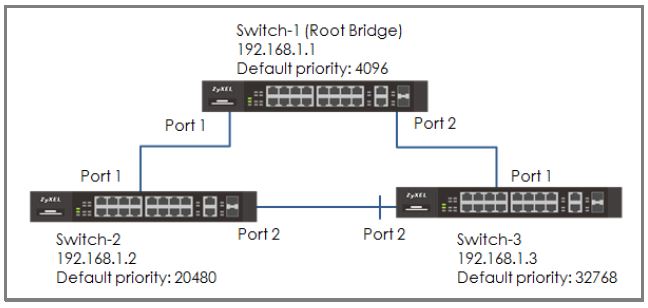

Megjegyzés! Az RSTP beállításának befejezése előtt győződjön meg arról, hogy a Switch-2 és a Switch-3 közötti kapcsolat nincs csatlakoztatva a nem kívánt hurkok elkerülése érdekében.

1.1 A Switch-1beállítása

Lépjen be a webes felhasználói felületre, és válassza a

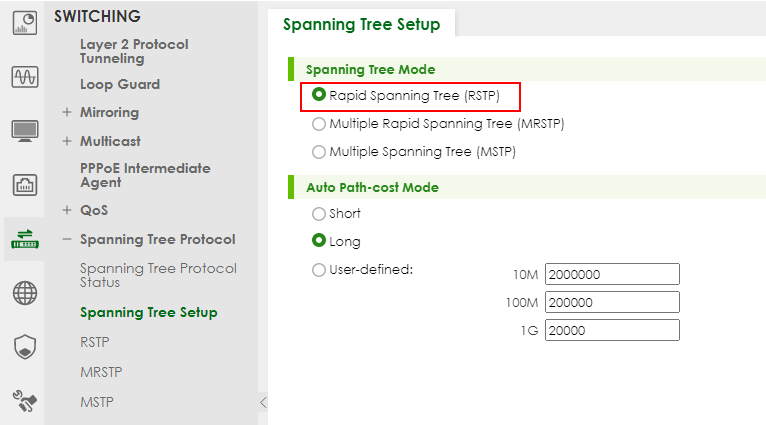

Ellenőrizze, hogy a Spanning Tree konfiguráció a Rapid Spanning Tree. Ha nem, válassza ki, és kattintson az "Apply" (Alkalmazás) gombra.

3. A Switch-1 beállítása: Lépjen be a webes GUI-ba, és lépjen a következőre:

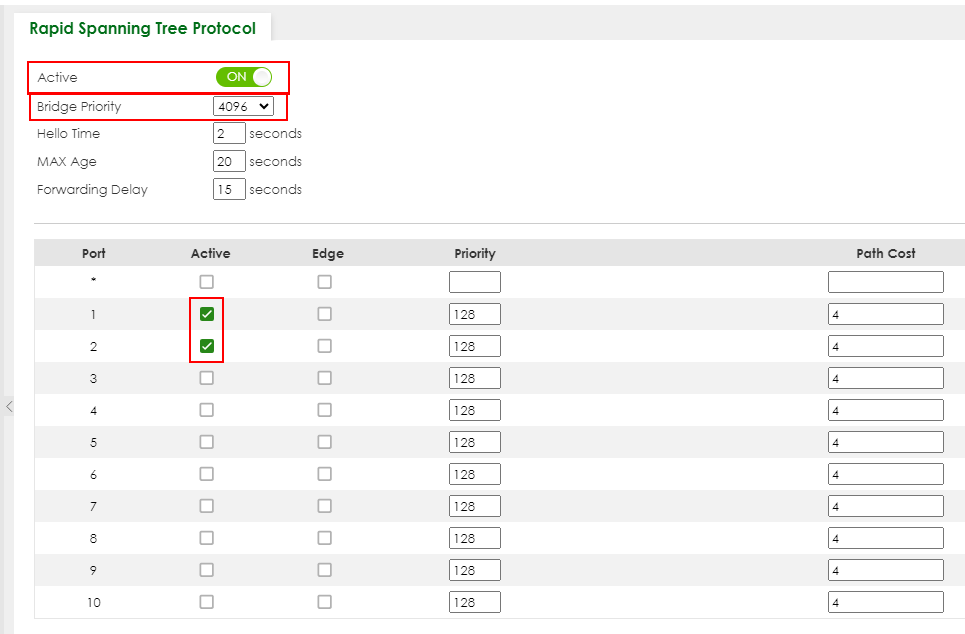

Ezután jelölje be az "Active" (Aktív) négyzetet. Állítsa be a Bridge Priority = 4096 értéket. Aktív port 1, 2. Kattintson az "Alkalmazás" gombra.

1.2 Switch-2beállítása

1. Lépjen be a webes felhasználói felületre, és válassza a következő menüpontot:

Ellenőrizze, hogy a Spanning Tree konfiguráció a Rapid Spanning Tree. Ha nem, válassza ki, és kattintson az "Apply" (Alkalmazás) gombra.

2. Állítsa be az RSTP-t a következő navigációval:

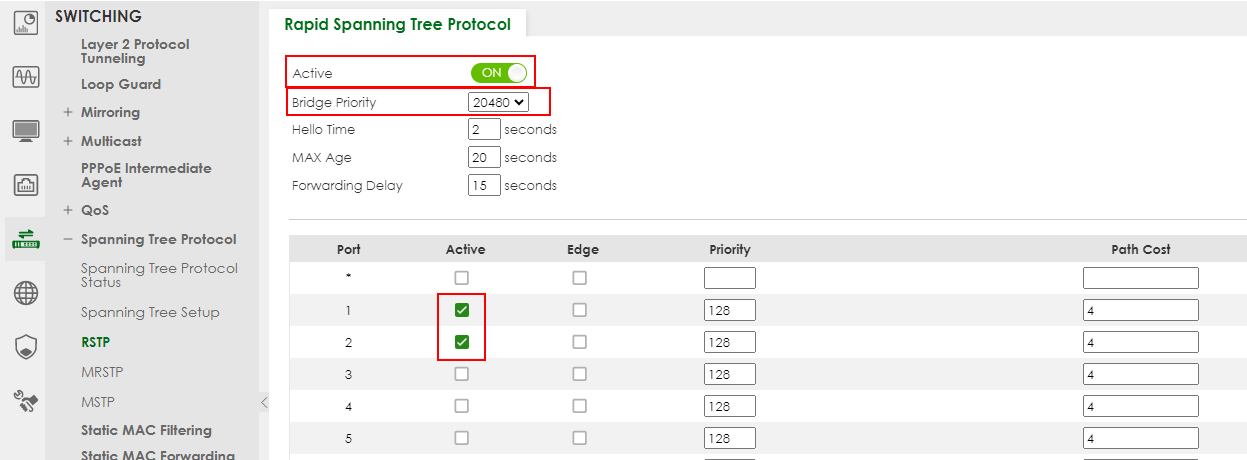

Ezután jelölje be az "Aktív" négyzetet. Állítsa be a Bridge Priority = 20480 értéket. Aktív port 1, 2. Kattintson az "Alkalmazás" gombra.

1.3 Switch-3beállítása

Lépjen be a webes felhasználói felületre, és válassza a Menu > Advanced Application > Spanning Tree Protocol > Configuration menüpontot. Ellenőrizze, hogy a Spanning Tree konfiguráció a Rapid Spanning Tree. Ha nem, válassza ki, és kattintson az "Apply" (Alkalmazás) gombra.

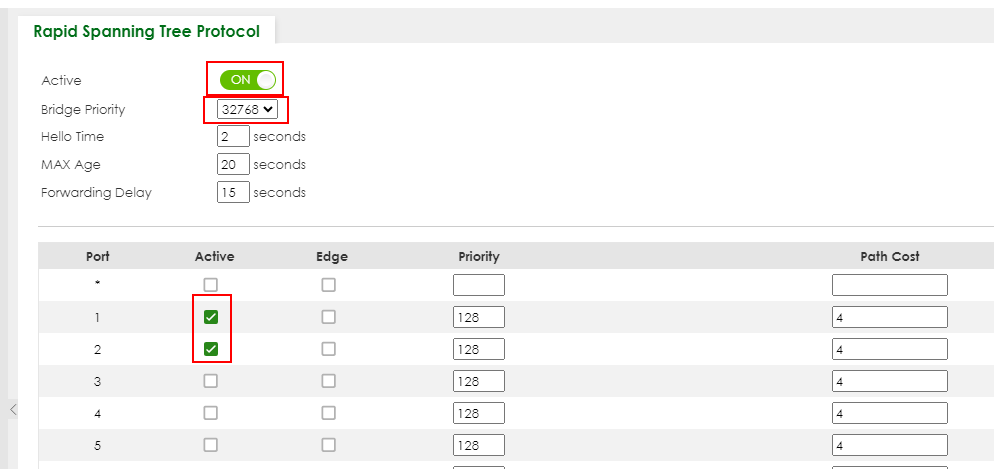

4. A Switch-3 beállítása: Lépjen be a webes GUI-ba, és válassza a Menu > Advanced Application > Spanning Tree Protocol > RSTP menüpontot. Jelölje be az "Active" (Aktív) jelölőnégyzetet. Állítsa be a Bridge Priority = 32768 értéket. Aktív port 1, 2. Kattintson az "Alkalmazás" gombra.

1. Végül csatlakoztassa a Switch-2 és a Switch-3 közötti kapcsolatot.

1.4 Az eredmény tesztelése

• Ellenőrizze a Switch-1 állapotát:

Menjen a következő címre:

A Root Bridge ID-nek és a Our Bridge ID-nek meg kell egyeznie. Ez azt jelenti, hogy a Switch-1 a Root Bridge. Az 1-es és a 2-es portnak FORWARDING állapotban kell lennie, miközben mindkettőjük Port Role-ja Designated Port.

* Régi GUI

Ellenőrizze a Switch-2 állapotát

Menjen a következő címre:

és ellenőrizze a Switch-2 portjának állapotát. Az 1-es portnak a FORWARDING állapotú Root Portnak kell lennie, míg a 2-es portnak a szintén FORWARDING állapotú Designated Portnak kell lennie.


* Régi GUI

Ellenőrizze a Switch-3 állapotát

Válassza a Menü > Speciális alkalmazás > Spanning Tree menüpontot, és ellenőrizze a Switch-3 port állapotát. Az 1-es portnak a FORWARDING állapotban lévő Root portnak kell lennie, míg a 2-es port DISCARDING állapotban lévő Alternate port .

2) Az RSTP konfigurálása gyűrűs topológiában (Legacy GUI)

1. Az RSTP beállításának befejezése előtt győződjön meg arról, hogy a Switch-2 és a Switch-3 közötti kapcsolat nincs csatlakoztatva a nem kívánt hurkok elkerülése érdekében.

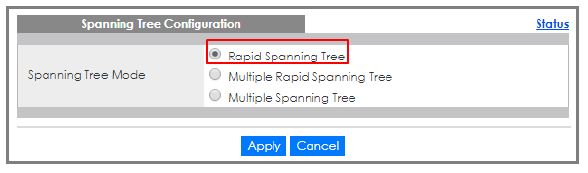

2. A Switch-1 beállítása: Lépjen be a webes GUI-ba, és válassza a Menu > Advanced Application > Spanning Tree Protocol > Configuration menüpontot. Ellenőrizze, hogy a Spanning Tree konfiguráció a Rapid Spanning Tree. Ha nem, válassza ki, és kattintson az "Apply" (Alkalmazás) gombra.

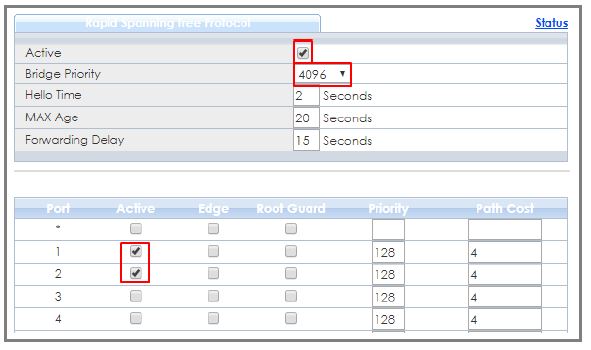

3. Switch-1 beállítása: Lépjen be a webes felhasználói felületre, és válassza a Menu > Advanced Application > Spanning Tree Protocol > RSTP menüpontot. Jelölje be az "Active" (Aktív) jelölőnégyzetet. Állítsa be a Bridge Priority = 4096 értéket. Aktív port 1, 2. Kattintson az "Alkalmazás" gombra.

4. Switch-2 beállítása: Lépjen be a webes felhasználói felületre, és válassza a Menu > Advanced Application > Spanning Tree Protocol > Configuration menüpontot. Ellenőrizze, hogy a Spanning Tree konfiguráció a Rapid Spanning Tree. Ha nem, válassza ki, és kattintson az "Apply" (Alkalmazás) gombra.

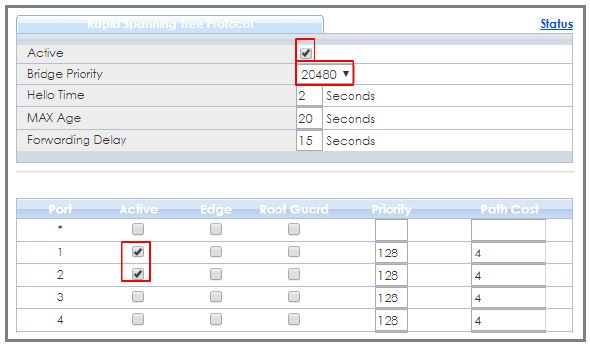

5. Switch-2 beállítása: Lépjen be a webes felhasználói felületre, és válassza a Menu > Advanced Application > Spanning Tree Protocol > RSTP menüpontot. Jelölje be az "Active" (Aktív) négyzetet. Állítsa be a Bridge Priority = 20480 értéket. Aktív port 1, 2. Kattintson az "Alkalmazás" gombra.

6. Switch-3 beállítása: Lépjen be a webes felhasználói felületre, és válassza a Menu > Advanced Application > Spanning Tree Protocol > Configuration menüpontot. Ellenőrizze, hogy a Spanning Tree konfiguráció a Rapid Spanning Tree. Ha nem, válassza ki, és kattintson az "Apply" (Alkalmazás) gombra.

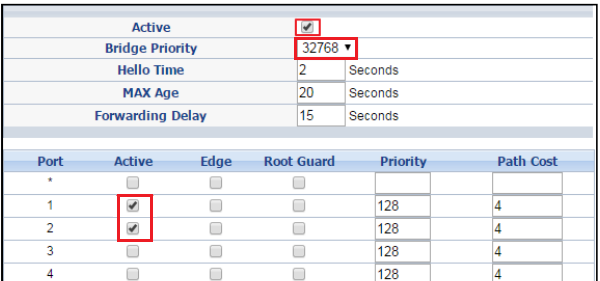

7. Switch-3 beállítása: Lépjen be a webes felhasználói felületre, és válassza a Menu > Advanced Application > Spanning Tree Protocol > RSTP menüpontot. Jelölje be az "Active" (Aktív) négyzetet. Állítsa be a Bridge Priority = 32768 értéket. Aktív port 1, 2. Kattintson az "Alkalmazás" gombra.

8. Végül csatlakoztassa a Switch-2 és a Switch-3 közötti kapcsolatot.

2. Tesztelje az eredményt

• Ellenőrizze a Switch-1 állapotát: Válassza a Menü > Speciális alkalmazás > Spanning Tree Protocol menüpontot. A Root Bridge ID-nek és a Our Bridge ID-nek meg kell egyeznie. Ez azt jelenti, hogy a Switch-1 a Root Bridge. Az 1-es és a 2-es portnak FORWARDING állapotban kell lennie, miközben mindkettőjük port szerepe Designated Port.

• Ellenőrizze a Switch-2 állapotát: Válassza a Menü > Speciális alkalmazás > Spanning Tree (Párhuzamos fa) menüpontot, és ellenőrizze a Switch-2 portjának állapotát. Az 1-es portnak FORWARDING állapotban lévő Root Portnak kell lennie, míg a 2-es portnak FORWARDING állapotban lévő Designated Portnak kell lennie.




• Ellenőrizze a Switch-3 állapotát: Válassza a Menu > Advanced Application > Spanning Tree (Speciális alkalmazás > Spanning Tree ) menüpontot, és ellenőrizze a Switch-3 portjának állapotát. Az 1-es portnak a FORWARDING állapotban lévő Root portnak kell lennie, míg a 2-es port egy DISCARDING állapotban lévő Alternate port .



3. Mi lehet a baj

• Ha a Root Bridge nem a várt eszköz:

1. Csökkentse az eszköz Spanning Tree prioritását.
2. Növelje a többi eszköz Spanning Tree prioritását.

• A LEGALACSONYABB hídprioritással rendelkező switch lesz a Root Bridge. Ha a prioritás megegyezik, akkor a LEVEGŐ MAC-címmel rendelkező kapcsoló lesz a gyökérhíd.
• Ha nem lehet hozzáférni a kapcsolók kezeléséhez, és a kapcsoló port LED-jei folyamatosan villognak, akkor a gyűrű megszakítása érdekében a redundáns kapcsolatok eltávolításával vagy leválasztásával helyreállíthatja a kezelési hozzáférést.
  Ez gyakran előfordul, mielőtt a Spanning Tree konfigurálásra kerülne az eszközökön, vagy ha a Spanning Tree hibásan van konfigurálva.
