Kapcsolás - Sávszélesség-szabályozás konfigurálása [Rate Limit]

Ez a példa bemutatja a rendszergazdáknak, hogyan konfigurálhatják a sávszélesség-szabályozást a forgalmi sebességek kezelésére.
Korlátozhatjuk a bejövő forgalmat, a kimenő forgalmat vagy mindkettőt.

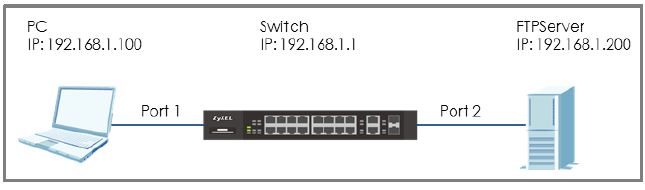

Ebben a példában két számítógépet használunk: FTP-kliens (PC) és FTP-kiszolgáló (FTPServer).
A PC vagy fájlokat tölt fel, vagy fájlokat tölt le az FTP-kiszolgálóról.

A sávszélesség-szabályozás beállítása a forgalmi sebesség korlátozásához

Megjegyzés:
Az összes hálózati IP-cím és alhálózati maszk példaként szerepel ebben a cikkben. Kérjük, helyettesítse őket a tényleges hálózati IP-címekkel és alhálózati maszkokkal. Ezt a példát egy XGS4600-32 firmware v4.50-es firmware-rel teszteltük.

1) A sávszélesség-szabályozás konfigurálása

1. Lépjen be a webes felhasználói felületre, és válassza a

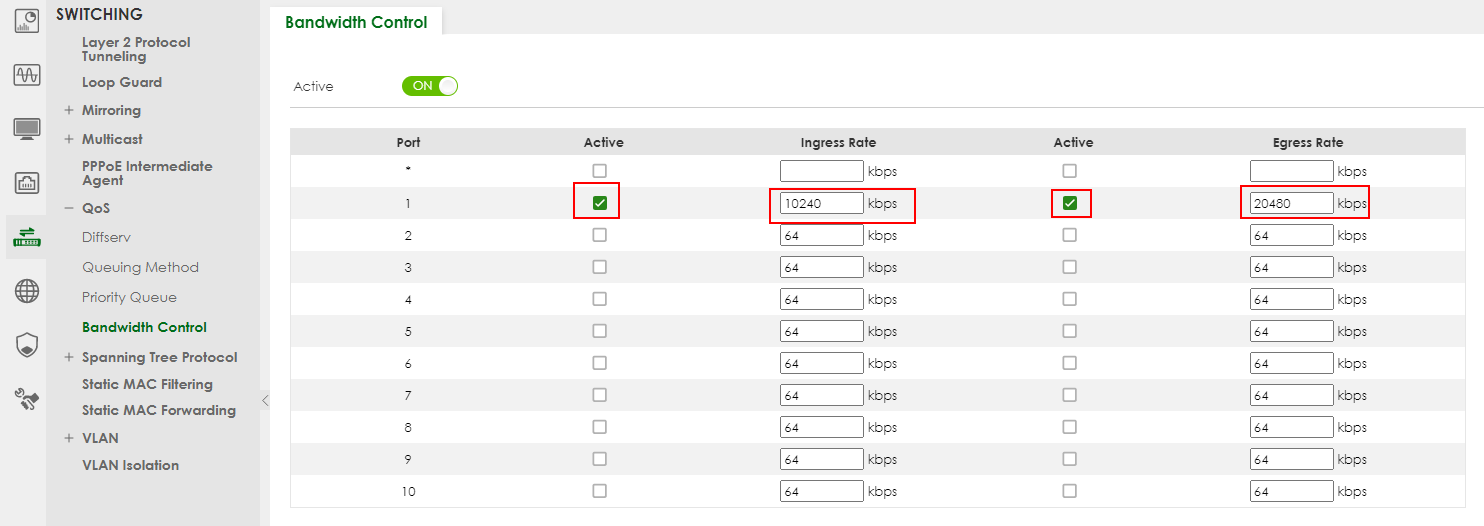

2. Jelölje be az "Active" (Aktív) jelölőnégyzetet. Adja meg a következő sebességeket: Ingress Rate (feltöltési korlát) = 10240 kbps és Egress Rate (letöltési korlát) = 20480 kbps.

Ne felejtse el bejelölni a port "Active" (Aktív) jelölőnégyzeteket is. Kattintson a "Apply" (Alkalmazás) gombra a végén.

3. A konfiguráció mentése

Az eredmény tesztelése

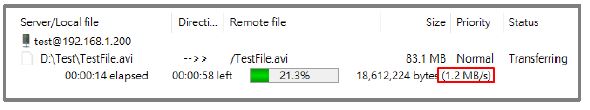

1. A számítógép segítségével töltsön fel egy fájlt az FTP-kiszolgálóra. Az átviteli sebességnek nagyjából 1,25 MB/s-nak (10240 Kbit/s) kell lennie.

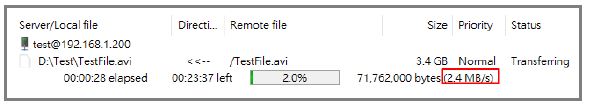

2. A PC segítségével töltsön le egy fájlt az FTP-kiszolgálóról. Az átviteli sebességnek nagyjából 2,5 MB/s-nak (20480 Kbit/s) kell lennie.


Ha problémái vannak

Kapcsolja be a Flow Controlt a Switch-en és a PC-n is.

Ismert probléma, amit tapasztaltunk, hogy a TCP átviteli teljesítmény egyes eszközökön instabil és megbízhatatlan lehet. Ennek oka, hogy a sávszélesség-kezelés (BWM) egyes eszközökön (pl. a kevésbé hatékony hálózati kártyákkal rendelkező Windows számítógépek) rosszul működik a sávszélesség-szabályozás (sebességkorlátozás) beállításakor, és váratlan eredményt okozhat. A sávszélesség-kezelés megvalósításakor az adatfolyam-szabályozás bekapcsolása növeli a bemeneti áteresztőképességet, mivel az átküldő számítógépek nem fogják túlcsordítani az ablakméretet, és nem okoznak csomagvesztést.

Az adatfolyam-szabályozás úgy működik, hogy szünetjeleket küld a küldő portnak, amikor a fogadó port (a kapcsolón lévő) puffermemóriája megtelt, ami a forgalmat a fogadó port sávszélesség-szabályozási beállításainak megfelelően szabályozza. Az áramlásszabályozásnak mindkét oldalon engedélyezve kell lennie ahhoz, hogy kifejthesse hatását. A jó dolog azonban az, hogy a legtöbb hálózati kártyában a PC-kben alapértelmezés szerint engedélyezve kell lennie az áramlásszabályozásnak, ezért kielégítő eredményeket érhetünk el, ha csak a kapcsoló portjain engedélyezzük az áramlásszabályozást.

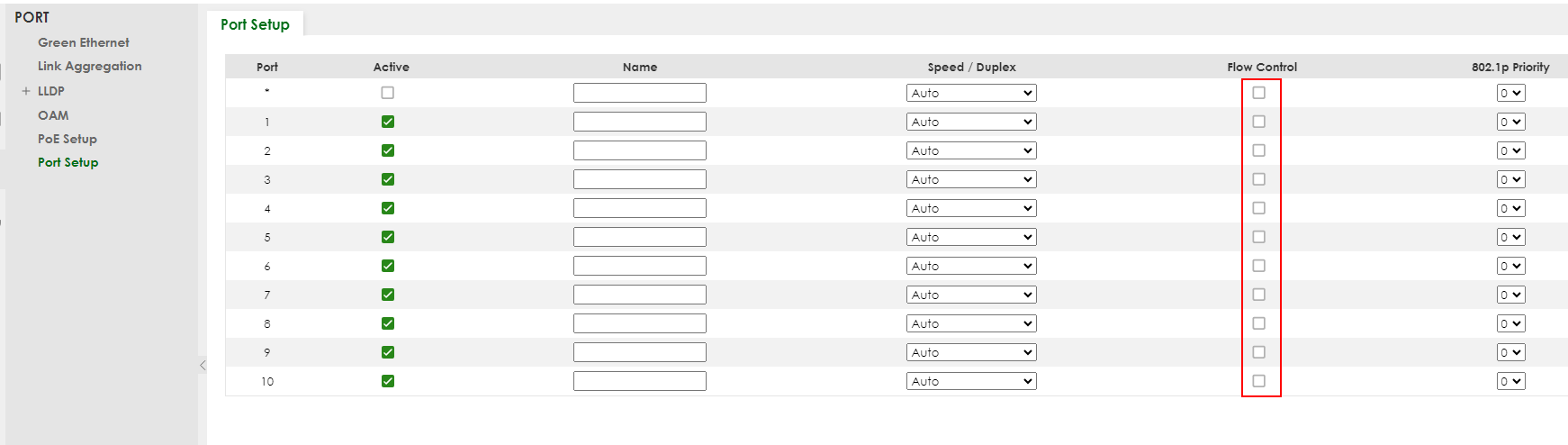

Az áramlásvezérlés beállítása a következő navigációval:

2) A sávszélesség-szabályozás beállítása a régi GUI-ban

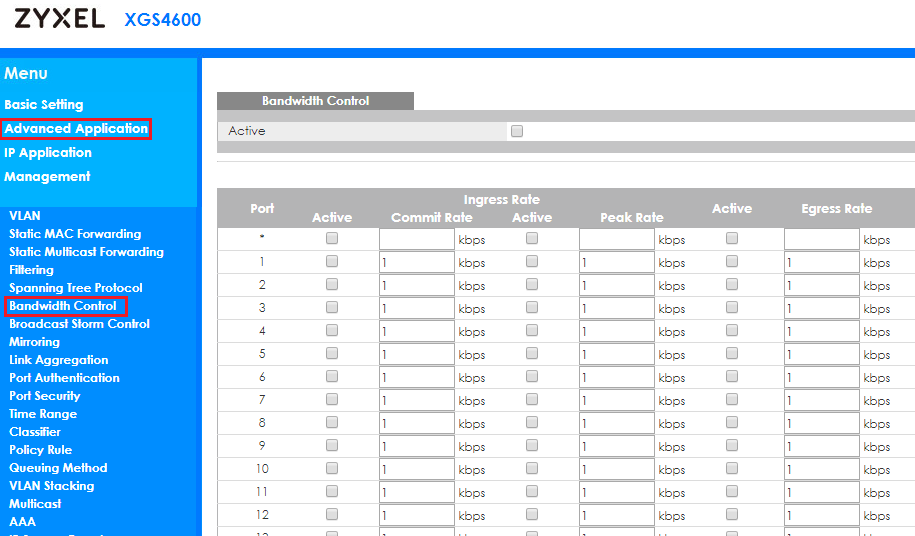

1. Lépjen be a webes GUI-ba, és válassza a

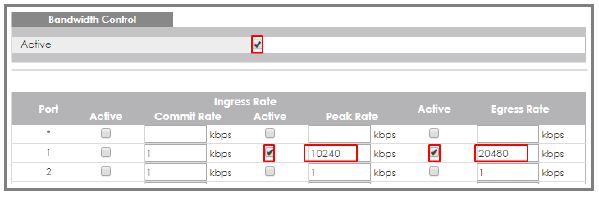

2. Jelölje be az "Active" (Aktív) jelölőnégyzetet. Adja meg a következő sebességeket: Ingress Rate (feltöltési korlát) = 10240 kbps és Egress Rate (letöltési korlát) = 20480 kbps.

Ne felejtse el bejelölni a port "Active" (Aktív) jelölőnégyzeteket is. Kattintson a "Apply" (Alkalmazás) gombra a végén.

Az eredmény tesztelése

1. A számítógép segítségével töltsön fel egy fájlt az FTP-kiszolgálóra. Az átviteli sebességnek nagyjából 1,25 MB/s-nak (10240 Kbit/s) kell lennie.



2. A PC segítségével töltsön le egy fájlt az FTP-kiszolgálóról. Az átviteli sebességnek nagyjából 2,5 MB/s-nak (20480 Kbit/s) kell lennie.


Ha problémái vannak

Kapcsolja be a Flow Controlt a Switch-en és a PC-n is.

Ismert probléma, amit tapasztaltunk, hogy a TCP átviteli teljesítmény egyes eszközökön instabil és megbízhatatlan lehet. Ennek oka, hogy a sávszélesség-kezelés (BWM) egyes eszközökön (pl. a kevésbé hatékony hálózati kártyákkal rendelkező Windows számítógépek) rosszul működik a sávszélesség-szabályozás (sebességkorlátozás) beállításakor, és váratlan eredményt okozhat. A sávszélesség-kezelés megvalósításakor az adatfolyam-szabályozás bekapcsolása növeli a bemeneti átviteli teljesítményt, mivel az átküldő számítógépek nem fogják túlcsordítani az ablakméretet, és nem okoznak csomagvesztést.

Az adatfolyam-szabályozás úgy működik, hogy szünetjeleket küld a küldő portnak, amikor a fogadó port (a kapcsolón lévő) puffermemóriája megtelt, ami a forgalmat a fogadó port sávszélesség-szabályozási beállításainak megfelelően szabályozza. Az áramlásszabályozásnak mindkét oldalon engedélyezve kell lennie ahhoz, hogy kifejthesse hatását. A jó dolog azonban az, hogy a legtöbb hálózati kártyában a PC-kben alapértelmezés szerint engedélyezve kell lennie az áramlásszabályozásnak, ezért kielégítő eredményeket érhetünk el, ha csak a kapcsoló portjain engedélyezzük az áramlásszabályozást.

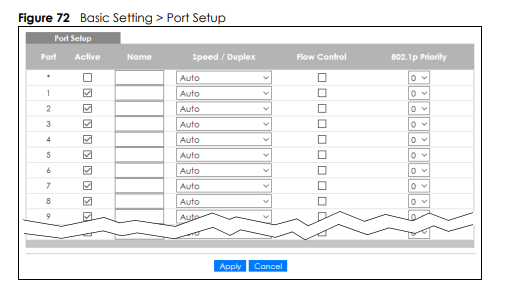

Az áramlásvezérlés beállítása az "Alapbeállítás -> Portbeállítás" menüpontra navigálva történik:
