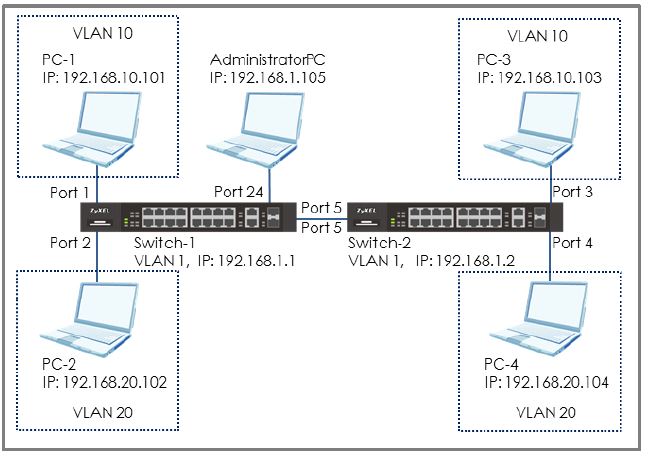

Ez a példa bemutatja, hogyan kell beállítani a kapcsolót, hogy külön forgalmat bonyolítson le az osztályok között.

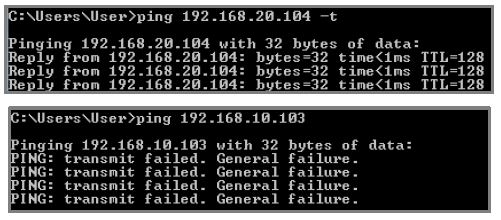

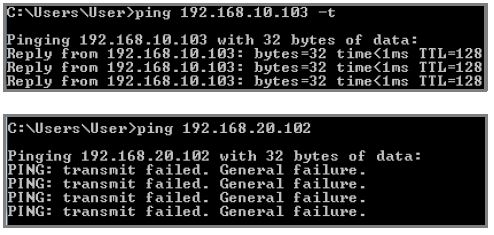

Statikus VLAN használatával az azonos VLAN-hoz hozzáférő hosztok csak egymással kommunikálhatnak.

VLAN beállítása a részlegek közötti forgalom szétválasztásához

Switch-1 konfigurálása

1. Állítsuk be a VLAN1-et a Switch-1-en:
Port 1, 2 normálként (megakadályozza a VLAN1 sugárzott csomagjait az 1., 2. portra). Lépjen be a webes GUI-ba, és lépjen a következő menüpontra:

dyn_repppppppp_0

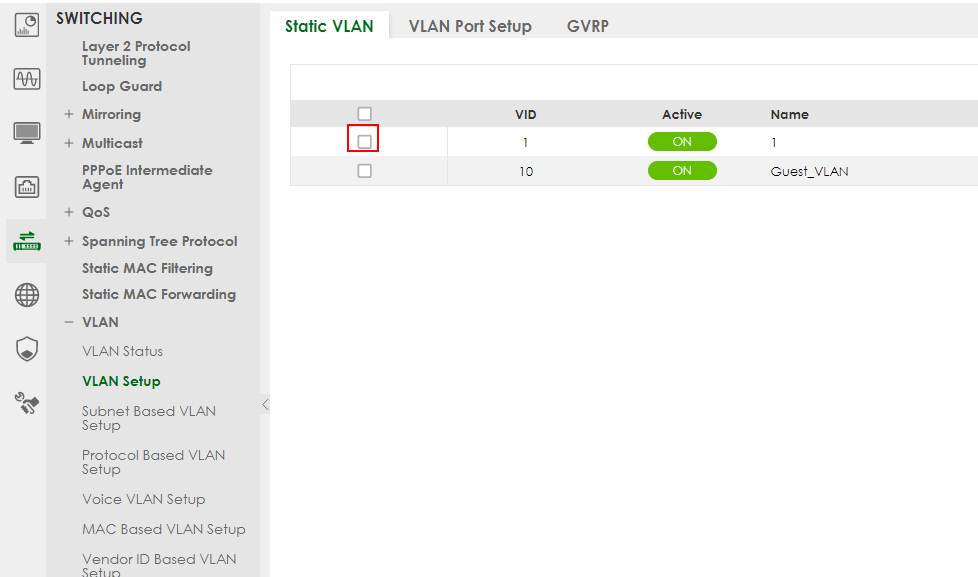

Ezután válassza ki a VLAN1-et (VID1), és kattintson az "Add/Edit" (Hozzáadás/Módosítás) gombra:

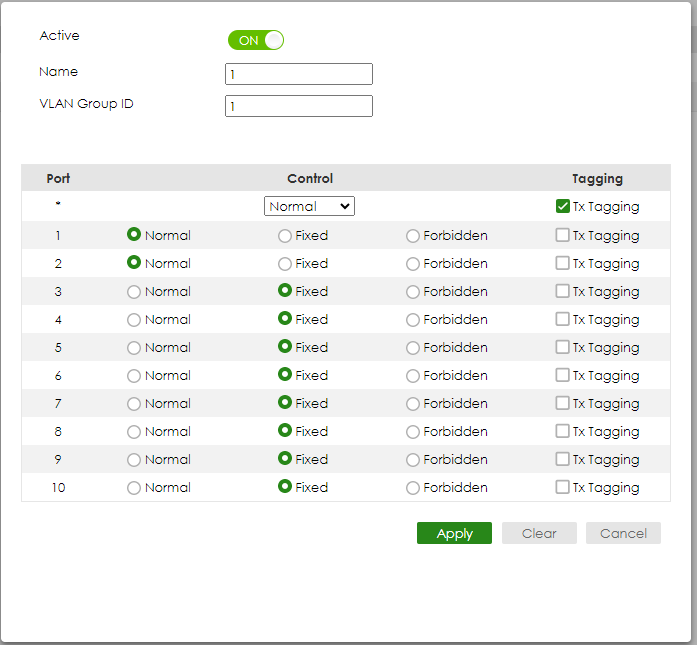

Válassza ki az 1., 2. portot Normálként. Kattintson a "Hozzáadás" gombra.

Hozzon létre VLAN10-et a Switch-1-en:
Lépjen be a webes GUI-ba, és lépjen a következő menüpontba:

dyn_repppppppp_1

Ezután kattintson az Add/Edit gombra:

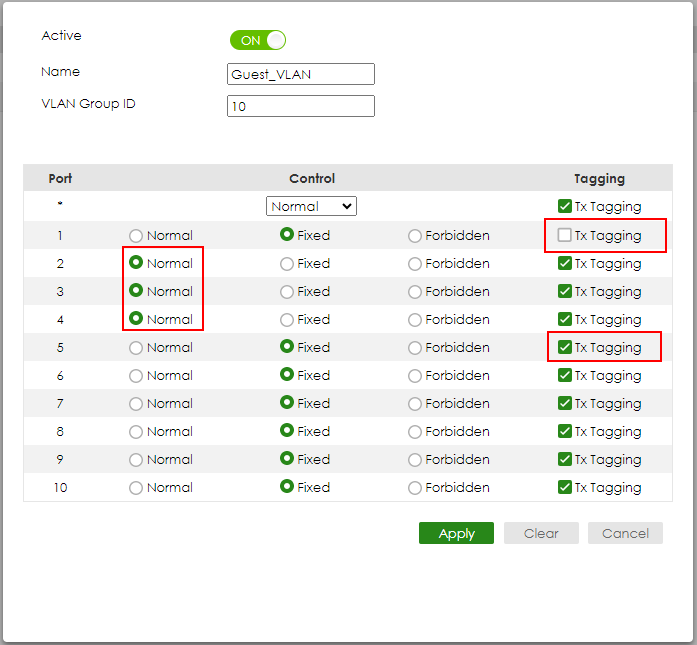

Írja be a nevet és a VLAN csoport ID=10-et. Válassza ki az 1. és 5. portot Fixedként , és törölje a Tx Tagging(Untagged) jelölést az 1. porton, és jelölje be a Tx Tagging(Tagged) jelölést az 5. porton. Kattintson az "Apply" (Alkalmazás) gombra.

Hozzon létre VLAN20-at a Switch-1-en:
Lépjen be a webes GUI-ba, és lépjen a következő menüpontra:

dyn_repppppppp_2

Kattintson az Add/Edit gombra.

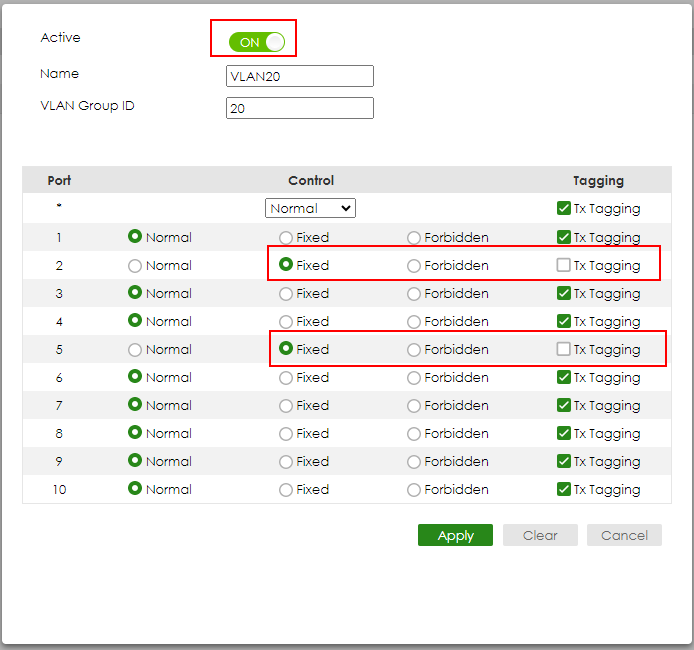

Ezután jelölje be az "ACTIVE" jelölőnégyzetet Írja be a Name és a VLAN Group ID=20 értéket. Válassza ki a 2. és 5. portot Fixedként, és törölje a Tx Tagging(Untagged) jelölést a 2. porton , és jelölje be a Tx Tagging(Tagged) jelölést az 5. porton. Kattintson az "Apply" (Alkalmazás) gombra.

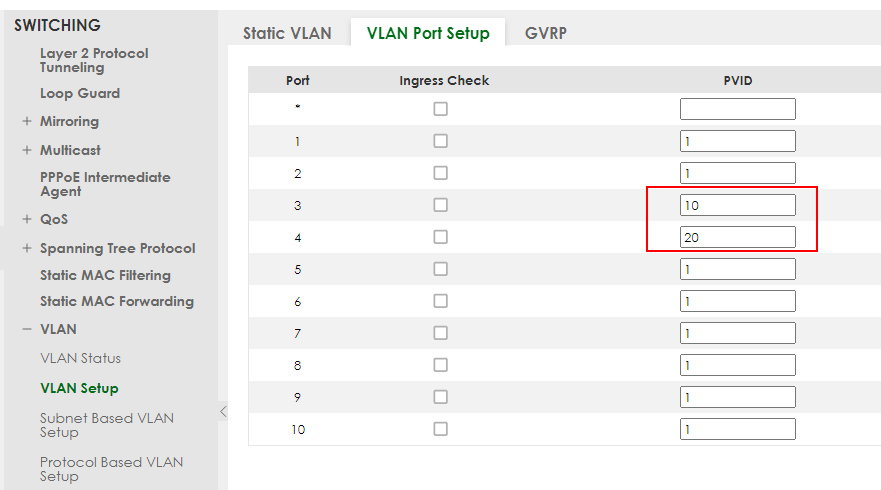

Állítsa be a PVID-t a Switch-1-en:
Menjünk a következő címre:

dyn_repppppppp_3

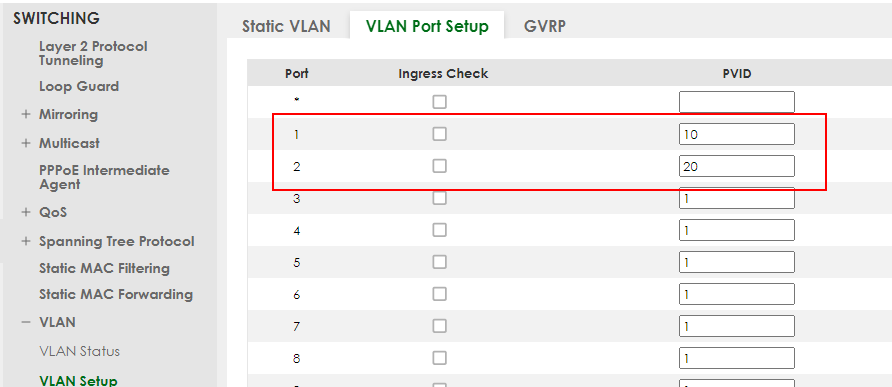

Állítsa be az 1-es portot PVID=10-nek (VLAN 10) és a 2-es portot PVID=20-nak (VLAN 20).

A Switch 2 konfigurálása

Állítsa be a VLAN1-et a Switch-2-n:
port normál portként (ez megakadályozza, hogy a VLAN1 csomagokat sugározzon a 3., 4. portra). Lépjen be a webes GUI-ba, és lépjen a következő menüpontra:

dyn_repppppppp_4

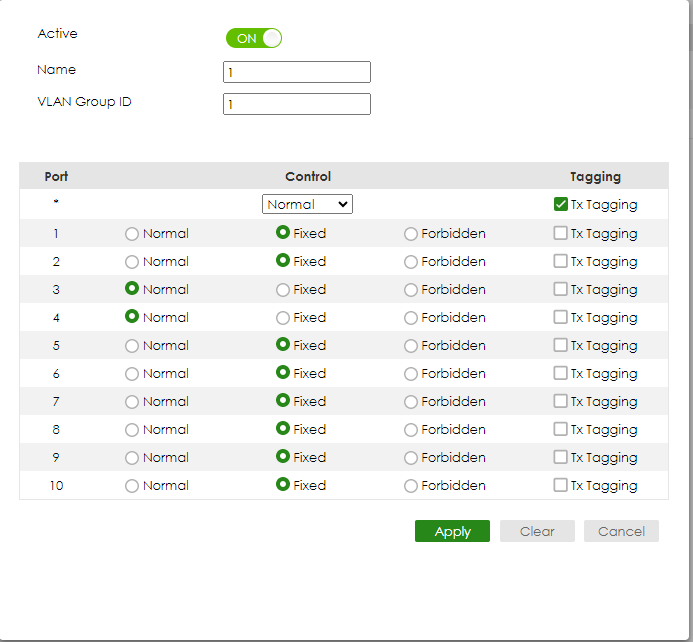

Válassza ki a 3., 4. portot Normálként.
Kattintson a "Hozzáadás" gombra.

Hozzon létre VLAN10-et a Switch-2-n:
Lépjen be a webes GUI-ba, és lépjen a következőre:

dyn_repppppppp_5

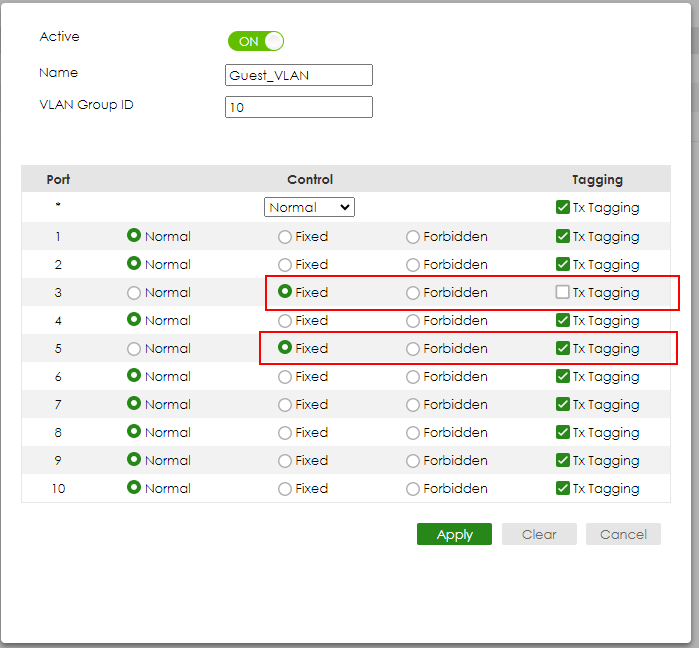

Jelölje be az "ACTIVE" jelölőnégyzetet Írja be a Name és a VLAN Group ID=10 értéket.
Válassza ki a 3. és 5. portot Fixedként , és törölje a Tx Tagging(Untagged) jelölést a 3. porton, és ellenőrizze a Tx Tagging(Tagged) jelölést a porton.
Kattintson az "Apply" (Alkalmazás) gombra.

VLAN20 létrehozása a Switch-2-n:
Lépjen be a webes GUI-ba, és lépjen a következő címre:

dyn_repppppppp_6

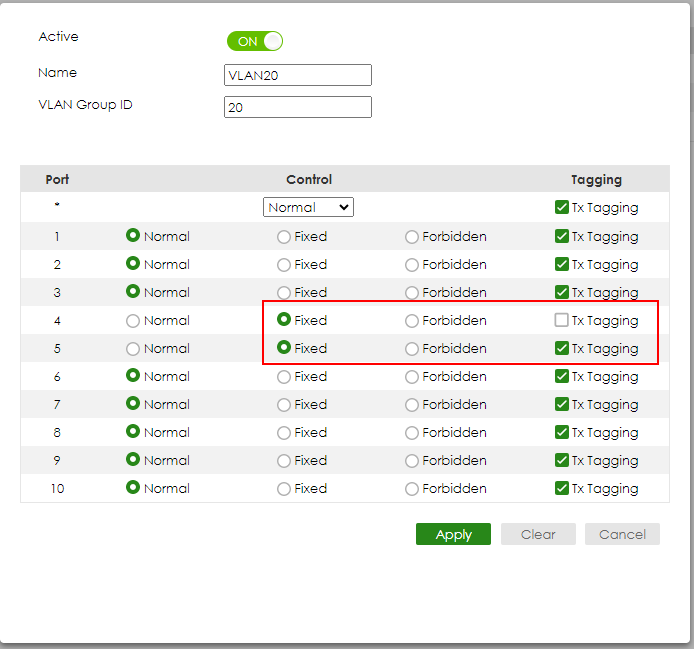

Jelölje be az "ACTIVE" jelölőnégyzetet Írja be a Name és a VLAN Group ID=20 értéket. Válassza ki a 4. és 5. portot Fixedként , és törölje a Tx Tagging(Untagged) jelölést a 4. porton, és ellenőrizze a Tx Tagging(Tagged) jelölést a porton.
Kattintson az "Apply" (Alkalmazás) gombra.
