Vezeték nélküli - Vezeték nélküli híd (WDS) konfigurálása VLAN-nal

Egy vállalat, amely a központ közelében lévő fiókirodával rendelkezik, az irodai forgalom áthidalására van szükség hálózati kábelek használata nélkül, egy WDS-híd használható a forgalom áthidalására, valamint a VLAN-ok (legfeljebb 8 VLAN) használatára. Ez a dokumentum a WDS-sel konfigurált 1-es rádió használatát mutatja be.

1. Forgatókönyv és topológia

2. Konfiguráció

3. Teszt eredménye

4. Megjegyzés:

1. Forgatókönyv és topológia

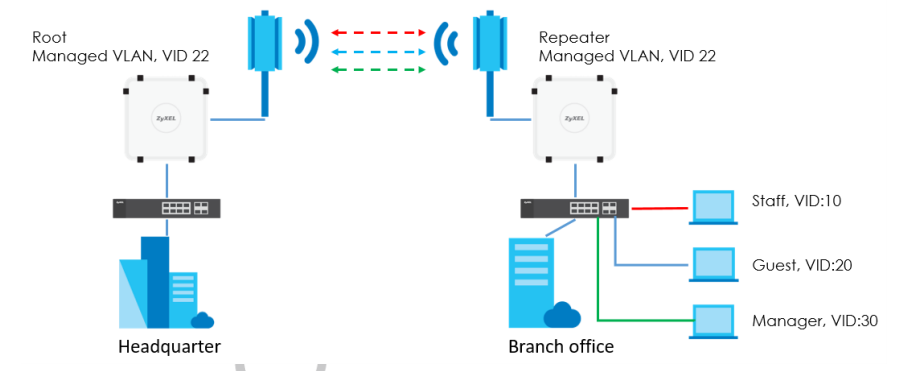

Egy fiókiroda a vezeték nélküli hídon keresztül kapja az internetet a központból. Feltételezzük, hogy két AP van a 22-es VID-vel rendelkező menedzselt VLAN-ban. A vezeték nélküli hidat 2,4G-s rádióval építik ki. A fiókiroda a vezetékes hálózatot VLAN 10, 20 és 30 VLAN-nal látja el a különböző csoportos felhasználók számára.

2. Konfiguráció
WDS-profil konfigurálása
1.A Root és Repeater AP-knek ugyanazt a WDS-profilt kell használniuk az egymáshoz való kapcsolódáshoz.
*Kérjük, hogyugyanazt a WDS-profilt adja hozzá a Root és Repeater AP-khez.

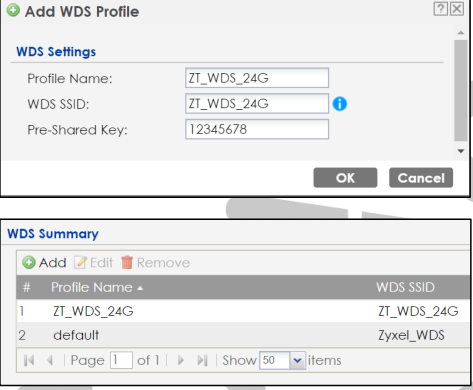

Menjen a CONFIGURATION > Object > WDS Profile > WDS > Add ( Konfiguráció > Objektum > WDS profil > WDS > Hozzáadás) menüpontba.

Rádióprofil konfigurálása

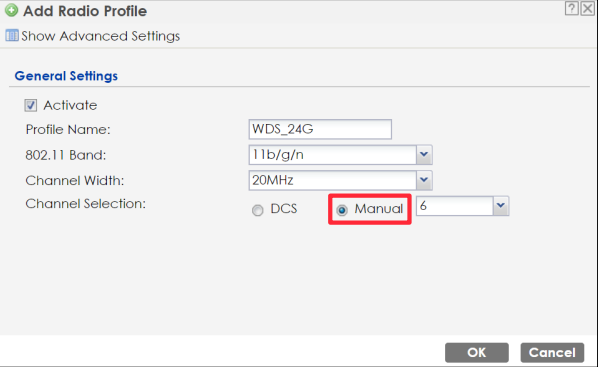

2.Válassza ki a legjobb csatornát, és rögzítse azt. A Root és a Repeater AP-knak
azonos csatornánkell azadatokat továbbítaniuk.
*Kérjük, hogy aRoot és a Repeater AP-kben ugyanazt a rádióprofilt adja hozzá.
Menjen a CONFIGURATION > Object > AP Profile > Radio > Add.

Az AP beállítások konfigurálása

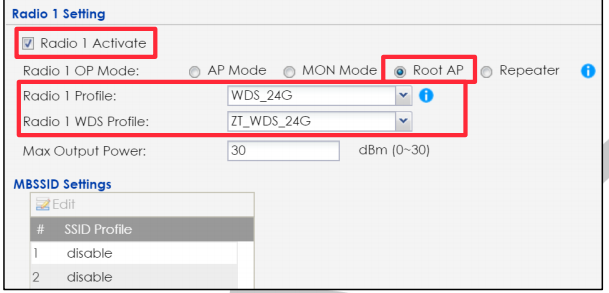

3. Állítsa be a WDS-profilt, és válassza ki az AP üzemmódot. Válassza a BEÁLLÍTÁS > Vezeték nélküli > AP kezelése > WLAN beállítás > Rádió 1 beállítása > Root AP

Azismétlőnek engedélyeznie kell a WDS vezeték nélküli áthidalást.

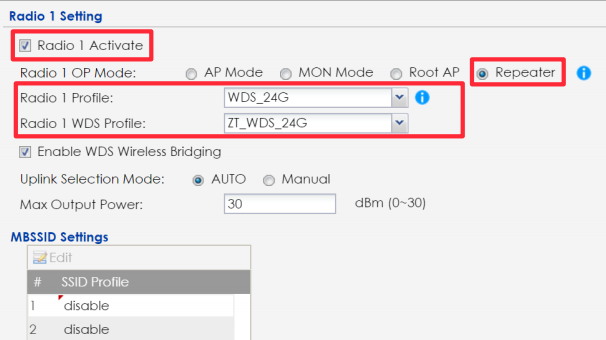

4. Menjen a CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP menüpontba.

Hálózati beállítások konfigurálása
5. Adja hozzá a VLAN 10, 20 és 30 VLAN-t a különböző felhasználói csoportok hálózataihoz a VLAN-konfigurációban.

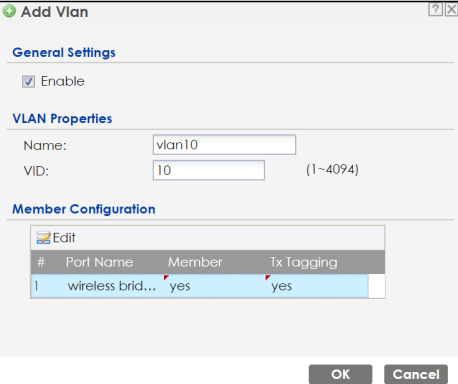

* Kérjük, adja hozzá ugyanazt a VLAN-beállítást a Root és a Repeater AP-khez. Válassza a KONFIGURÁCIÓ > Hálózat > VLAN > VLAN konfiguráció >Add> VLAN 10

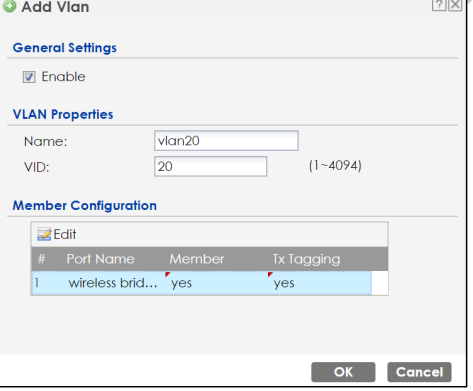

Válassza a BEÁLLÍTÁS > Hálózat > VLAN > VLAN konfiguráció > Hozzáadás > VLAN 20

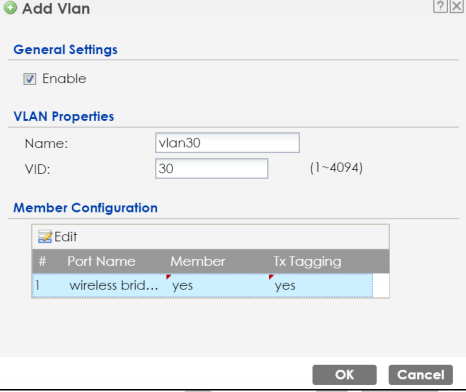

Válassza a BEÁLLÍTÁS > Hálózat > VLAN > VLAN konfiguráció > Hozzáadás > VLAN 30menüpontot .

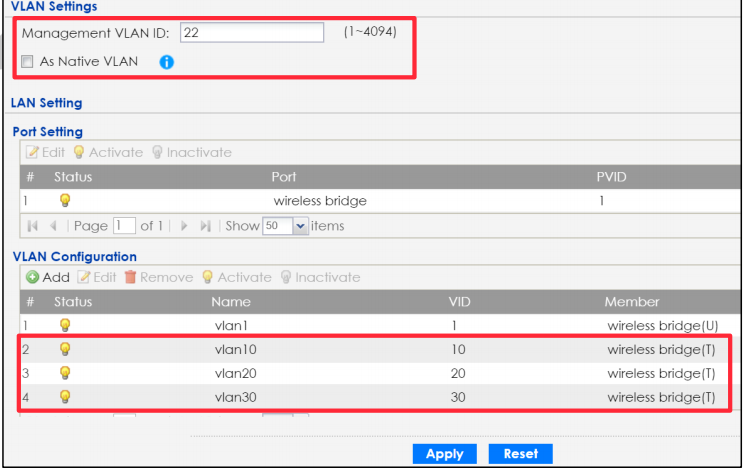

6. Állítsa be a kezelési VLAN azonosítóját 22-re, és tiltsa le a "Natív VLAN-ként" opciót. *Kérjük, hogy ugyanazt a rádióprofilt adja hozzá a Root és Repeater AP-khez. Válassza a KONFIGURÁCIÓ > Hálózat > VLAN > VLAN beállítása menüpontot.

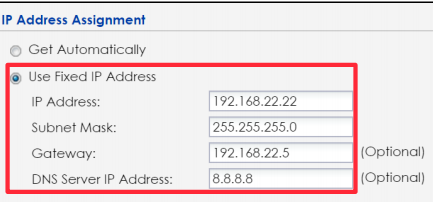

7. Miután beállította a menedzselt VLAN-t és biztosította, hogy az ismétlő megkapja az IP-t a VLAN22-ből, kérjük, rögzítse a statikus IP-t az ismétlő AP-n, hogy a rendszergazda ne találja meg az AP-t, amikor a vezeték nélküli
híd meghibásodik. Menjen a BEÁLLÍTÁS > Hálózat > IP-beállítások menüpontba.

3. Tesztelési eredmény

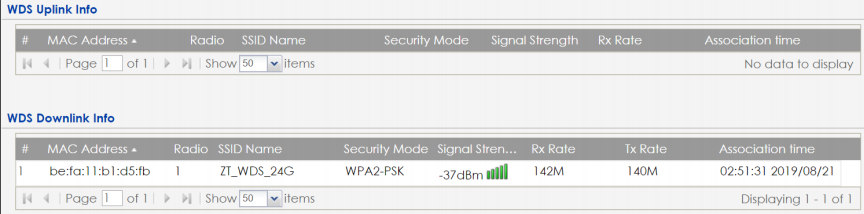

1.Ellenőrizze a Root AP WDS-információit.
Menjen a DASHBOARD > Downlink Status (Downlink állapot) menüpontba.

Válassza a MONITOR > Vezeték nélküli > WDS Link Info > WDS Downlink Status (WDS lefelé irányuló kapcsolat állapota) menüpontot.

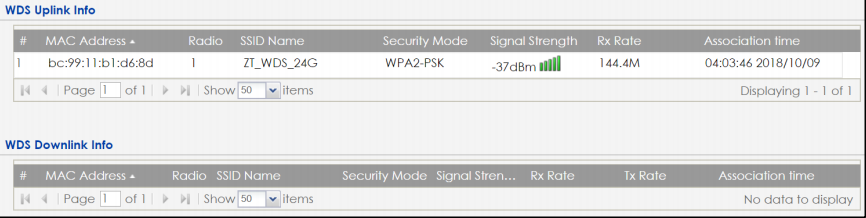

2. Ellenőrizze a Repeater AP WDS-információit.
Menjen a DASHBOARD > Uplink Status menüpontba.

Válassza a MONITOR > Vezeték nélküli > WDS Link Info > WDS uplink Status menüpontot.

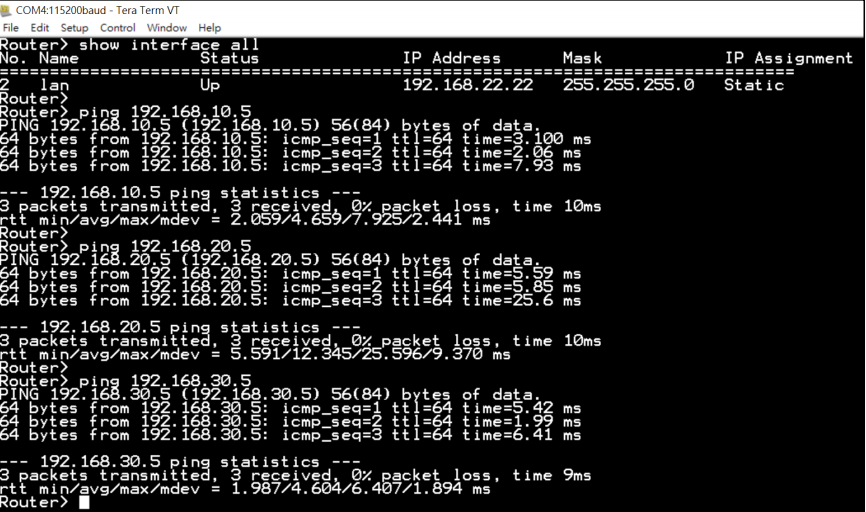

3. Lépjen be az átjátszó AP-be konzolon vagy ssh-n keresztül. Az AP segítségével pingelje a különböző VLAN-átjárókat, és erősítse meg, hogy a VLAN-forgalom át tud haladni az AP-n. Az átjátszó AP IP címe 192.168.22.22.
A VLAN10 átjárója 192.168.10.5, a VLAN20 átjárója 192.168.20.5, a VLAN30 átjárója pedig 192.168.30.5. A ping eredményei a következő pillanatkép szerint sikeresek

4. Megjegyzés:
A Root AP-nek megfelelő VLAN-interfészekkel kell rendelkeznie ahhoz, hogy a címkézett forgalmat továbbítani tudja azuplink-eszközök felé, azaz a Root AP-nek azonos VLAN-azonosítót használó SSID-vel kell rendelkeznie, vagy azonos VLAN-azonosítóthasználó LAN-ellátást kell beállítania .
