WiFi Tunneling – a távoli hozzáférés más módja

Felhívjuk figyelmét, hogy ez a cikk elavult.
Ha lehetséges, használja a Távoli hozzáférési pont funkciót: Biztonságos WiFi

Ez az útmutató segít a WiFi Tunneling konfigurálásában.
Ezzel az otthoni alkalmazottak hozzáférési ponttal az irodai hálózat részei lehetnek. Csak a megadott hozzáférési pont SSID-jéhez kell csatlakozniuk.

Fontos : A tűzfalnak támogatnia kell az AP-kezelést, az AP-knak pedig az alagút módot.
Kérjük, ellenőrizze az eszközök adatlapjait, hogy megbizonyosodjon arról, hogy támogatják a szükséges funkciókat.

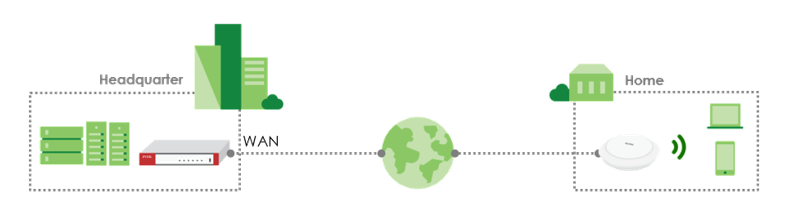

Topológia

Ez a dokumentum az otthon dolgozóknak és a vállalatoknak szól. Ez biztosítja az első beállítást a Security Gateway (a központban) és az Access Point (az egyéni otthoni dolgozók otthonában) számára, hogy ugyanazt a munkaélményt biztosítsák, mint az irodában. Nincs szükség további képzésre és a legkevesebb informatikai támogatásra.

A hozzáférési pont konfigurálása

A Gateway biztonsági konfigurálása

Hibaelhárítás

A hozzáférési pont konfigurálása

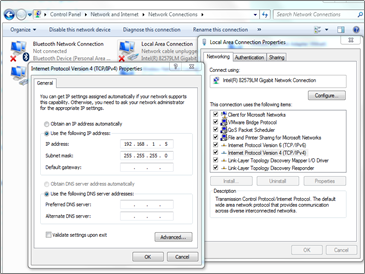

Állítsa be a laptopot statikus IP-címre, például „192.168.1.X” (kivéve 192.168.1.2) és „255.255.255.0” alhálózati maszkra.
A konfiguráció a következő elérési út alatt található Windows operációs rendszeren:

Network Connections > Local Area Connection > Properties > IPv4 > Properties

Csatlakoztassa a laptopot az AP uplink portjához.
Írja be a 192.168.1.2 IP-címet a webböngésző URL oszlopába az AP webes felületének eléréséhez.

Ha ezt az ablakot találja, nyomja meg az Önálló mód gombot a folytatáshoz.

Használja az alapértelmezett hitelesítő adatokat (admin és 1234) a hozzáféréshez.

Nyomja meg a Mégse gombot a varázslóból való kilépéshez.

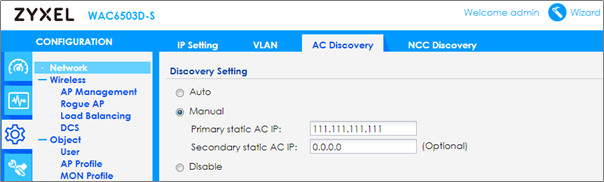

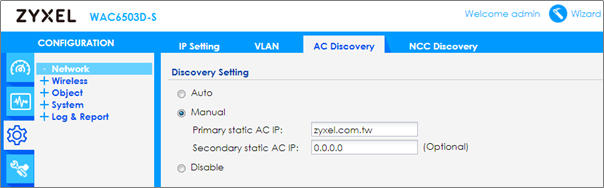

Rendelje hozzá az elsődleges statikus AC IP-t a biztonsági átjáró WAN IP-címeként.
Ez a beállítás a következő útvonalon állítható be:

Configuration > Network > AC Discovery > Manual

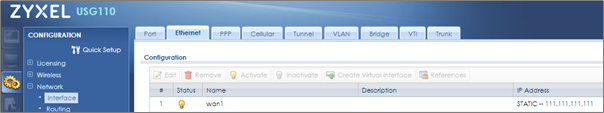

Itt ellenőrizheti átjárójának WAN IP-címét:

Configuration > Network > Interface > Ethernet

Ha a WAN IP rendszeresen megváltoztatja IP-címét, kérjük, állítsa be az elsődleges statikus AC IP-t FQDN-ként, és győződjön meg arról, hogy a DDNS-kiszolgáló elérhető.

Utolsó lépésként csatlakoztassa az AP uplink portját az otthoni hálózathoz az internet-hozzáférés biztosításához.

A Gateway biztonsági konfigurálása

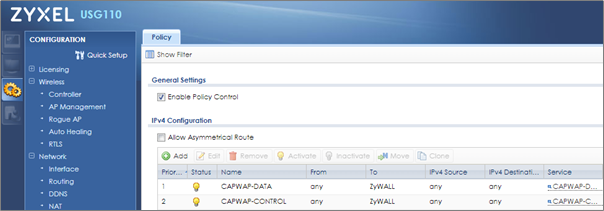

Állítson be két tűzfalszabályt a tűzfalon a CAPWAP kapcsolat engedélyezéséhez ("CAPWAP adatok" és "CAPWAP vezérlés").
Ezeket a szabályokat az alábbiak szerint állíthatja be:

Configuration > Security Policy > Policy Rules

A szabályoknak így kell kinézniük:

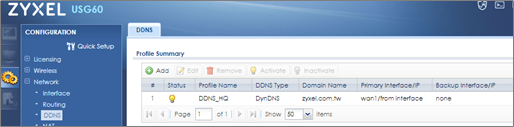

Ha a Security Gateway WAN IP-címe rendszeresen változik, kérjük, állítsa be a DDNS szervert, hogy a távoli AP fel tudja oldani a teljesen minősített tartománynevet.
Ezeket a beállításokat az alábbiakban lehet konfigurálni:

Configuration > Network > DDNS >  Add

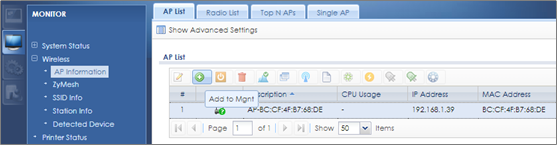

Kérjük, adja hozzá az AP-t a vezetőséghez:

Monitor > Wireless > AP Information > AP List

Válassza ki az új hozzáférési pontot, és nyomja meg az „Add to Mgnt“ gombot az AP biztonsági átjárón keresztüli kezeléséhez.

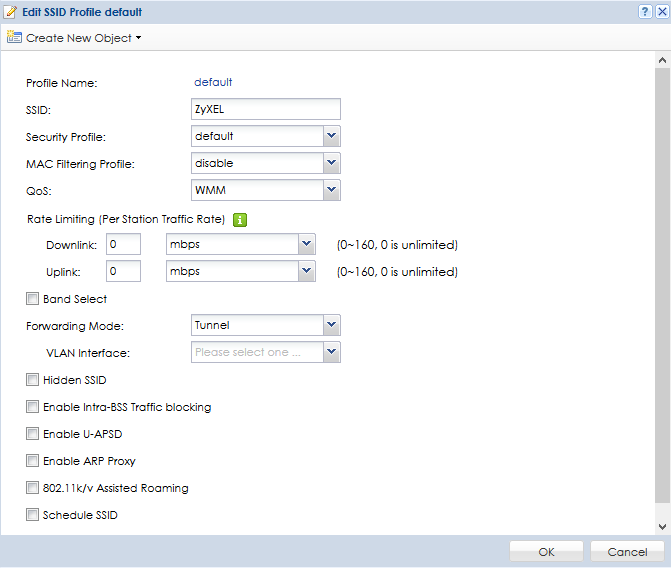

Állítsa az SSID továbbítási módját alagútra a VLAN interfész megfelelő beállításaival.

Ezt a beállítást az SSID-profilban találja:

Configuration > Object > AP Profile > SSID > SSID List

Az alagút módhoz VLAN interfész szükséges. Más interfésztípus használata nem lehetséges.

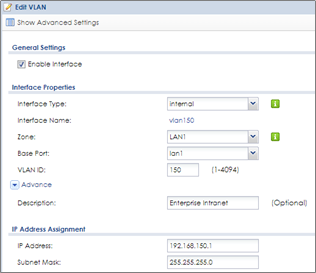

Példa VLAN interfészre:

Állítsa az interfész típusát "belső" értékre, hogy a Security Gateway automatikusan létrehozza az útválasztási szabályokat.

Hibaelhárítás

Győződjön meg arról, hogy az AP az alapértelmezett konfigurációban van a kezdeti beállítás előtt. Ha ez nem így van, kérjük, állítsa reset az AP-t gyári alaphelyzetbe a reset gomb legalább 7 másodpercig tartó megnyomásával.

- Amikor az AP uplink portját a másik Ethernet porthoz csatlakoztatja, hogy internet-hozzáférést biztosítson, győződjön meg arról, hogy az AP kaphat IP-címet és hozzáférhet az internethez. (A csatlakoztatott hálózatnak tartalmaznia kell egy ISP-modemet vagy más eszközöket, amelyek támogatják a „DHCP-kiszolgáló” funkciót.)

- Ha lebegő IP-t használ biztonsági Gateway WAN IP-címeként, győződjön meg arról, hogy az IP-cím sikeresen szinkronizálva van a DDNS-kiszolgálón, hogy elkerülje az IP-változásból eredő hibákat.
