A cikk elmagyarázza, hogyan kell beállítani a Link Aggregation (LAG) funkciót egy switch eszközön, részletesen bemutatva a statikus LAG és a LACP (Link Aggregation Control Protocol) közötti különbségeket. A LAG két vagy több portot egyesít a kapacitás és a megbízhatóság növelése érdekében. A statikus LAG mindkét végén manuális konfigurációt igényel, míg a LACP vezérlőcsomagok segítségével automatikus egyeztetést tesz lehetővé. A cikk felvázolja az egyes módszerek előnyeit és hátrányait, például a statikus LAG CPU-terhelésének hiányát és a LACP linkhibák észlelési képességét. Lépésről lépésre bemutatja a LAG konfigurálását, beleértve a portállapot ellenőrzését, a hurokvédelem inaktiválását és a linkaggregáció beállítását a switch beállítási menüjén keresztül.
Mi az a link-aggregáció (LAG)?
A link-aggregáció (LAG) egy olyan technika, amely több hálózati portot egyesít egyetlen logikai linkké, hogy növelje az általános sávszélességet és javítsa a hálózat megbízhatóságát. Ez a folyamat két fő módon valósítható meg: statikus link-aggregáció és link-aggregációs vezérlő protokoll (LACP).
Statikus link-aggregáció
A statikus link-aggregáció során két vagy több portot manuálisan konfigurálnak úgy, hogy azok egyetlen logikai csatornaként működjenek. Ez a beállítás mindkét végén (pl. a switches-en vagy a szervereken) gondos konfigurálást igényel, hogy a link mindkét oldalán azonos statikus trunk-konfigurációk legyenek. Az eredmény egy logikai port, amely az egyes portok sávszélességének összegét biztosítja.
A statikus link-aggregáció előnyei:
- Két-nyolc portot egyesít egyetlen virtuális kapcsolattá, növelve ezzel az átviteli sebességet.
- Növeli a hálózat megbízhatóságát és a csatlakoztatott eszközök közötti redundanciát.
Link Aggregation Control Protocol (LACP)
Az LACP egy szabványosított protokoll, amelyet az IEEE 802.3ad specifikáció határoz meg. Lehetővé teszi több fizikai port automatikus összekapcsolását egyetlen logikai kapcsolattá, az LACP-csomagok felhasználásával a kapcsolat kezelésére.
Az LACP segítségével több portot kapcsolnak össze egy Link Aggregation Group (LAG) kialakításához, amelynek sávszélessége megegyezik az összesített portok sávszélességének összegével. A protokoll nemcsak automatizálja a port-összevonás tárgyalási folyamatát, hanem tartalmazza a kapcsolat állapotának figyelemmel kísérésére szolgáló mechanizmusokat is. Vonalmeghibásodás esetén az LACP automatikusan eltávolíthatja a hibás vonalat az összevonásból, biztosítva ezzel a folyamatos működést.
A LACP előnyei:
- Lehetővé teszi az automatikus tárgyalást a switches között LACP-csomagok küldésével.
- Figyeli a vonal integritását a meghibásodások észlelése érdekében, még akkor is, ha a meghibásodás nem kapcsolódik közvetlenül a LAG-hoz, és eltávolíthatja a hibásan működő kapcsolatokat a csoportból.
- Maximalizálja a rendelkezésre álló sávszélesség kihasználtságát a switches és más hálózati eszközök között.
- Megkönnyíti a terheléselosztást több port között, optimalizálva az általános hálózati teljesítményt.
Következtetés
A link-aggregáció elengedhetetlen technika a hálózati kapacitás és megbízhatóság növeléséhez. Akár statikus konfigurációk, akár a dinamikusabb LACP segítségével, több port egyetlen logikai linkbe történő összevonása hatékonyan javítja az adatátviteli sebességet és az egyes portok meghibásodásával szembeni ellenálló képességet. A hálózatok folyamatos fejlődésével a LAG megértése és bevezetése jelentősen javíthatja a hálózat teljesítményét és megbízhatóságát.
| Típus | Statikus trunk | LACP |
| Mechanizmus | Statikus összekapcsolás csomagok egyeztetése nélkül | Dinamikusan tárgyalva LACP csomagokkal |
| Előnyök | Nincs CPU-terhelés | A kapcsolat megszakadásának észlelése fizikai kapcsolat megszakadása nélkül |
| Hátrányok | Nem képes észlelni a kapcsolat megszakadását | A csomagok vezérlése miatt magasabb CPU-terhelés |
Link-aggregáció (LAG) konfigurálása
MEGJEGYZÉS: Először konfigurálja, majd csatlakoztassa!
Erősen ajánlott, hogy ne csatlakoztassa az LACP portokat az LACP beállítása előtt; ellenkező esetben hurok alakulhat ki a hálózatban. Ha azonban az RSTP már engedélyezve van mindkét switches eszközön, akkor a portokat az LACP konfiguráció befejezése előtt is csatlakoztathatja. Ha a switch nem kap LACP-próbacsomagokat, a portokat az RSTP blokkolja, és nem alakul ki hurok. Ezzel szemben statikus trunk használata esetén továbbra is előfordulhatnak hurkok, mivel nem kerül sor LACP-tárgyalási csomagok cseréjére.
Ellenőrizze a kezdés előtt
Ellenőrizze a következőket:

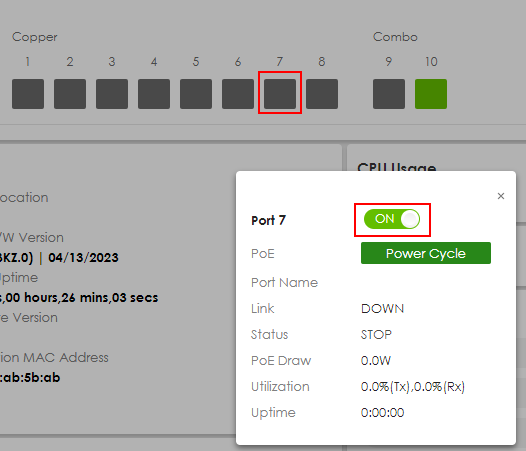

- Ellenőrizze a port állapotát, itt például a 7/8-as portot:
Ellenőrizze továbbá, hogy a portok engedélyezve vannak-e:

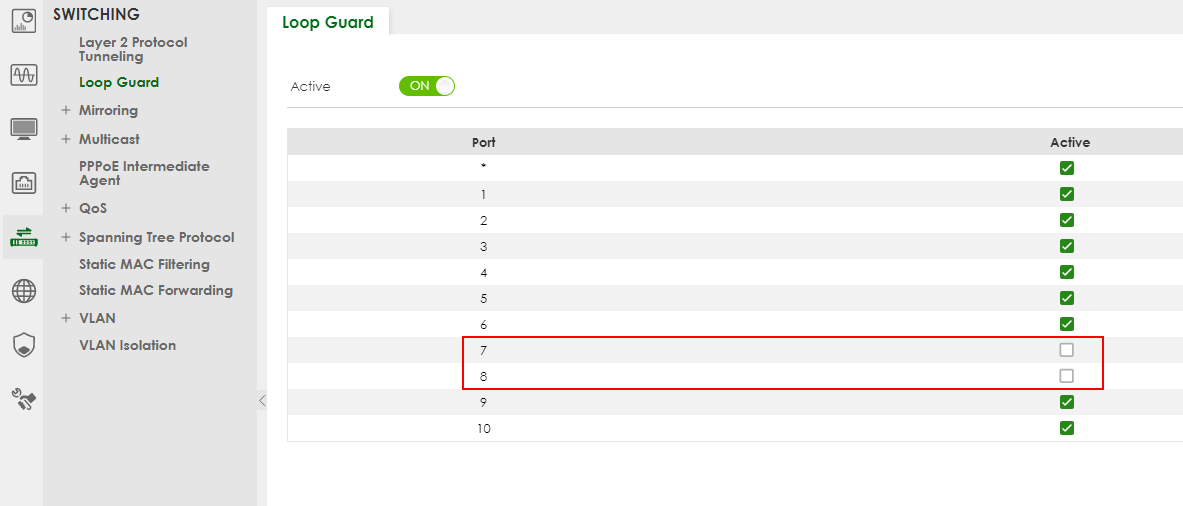

Ezután ellenőrizze, hogy a Loop guard nem aktív-e ezeken a portokon. Lépjen a következő helyre:
SWITCHING > Loop Guard
Ezután kattintson az„Alkalmaz” gombra

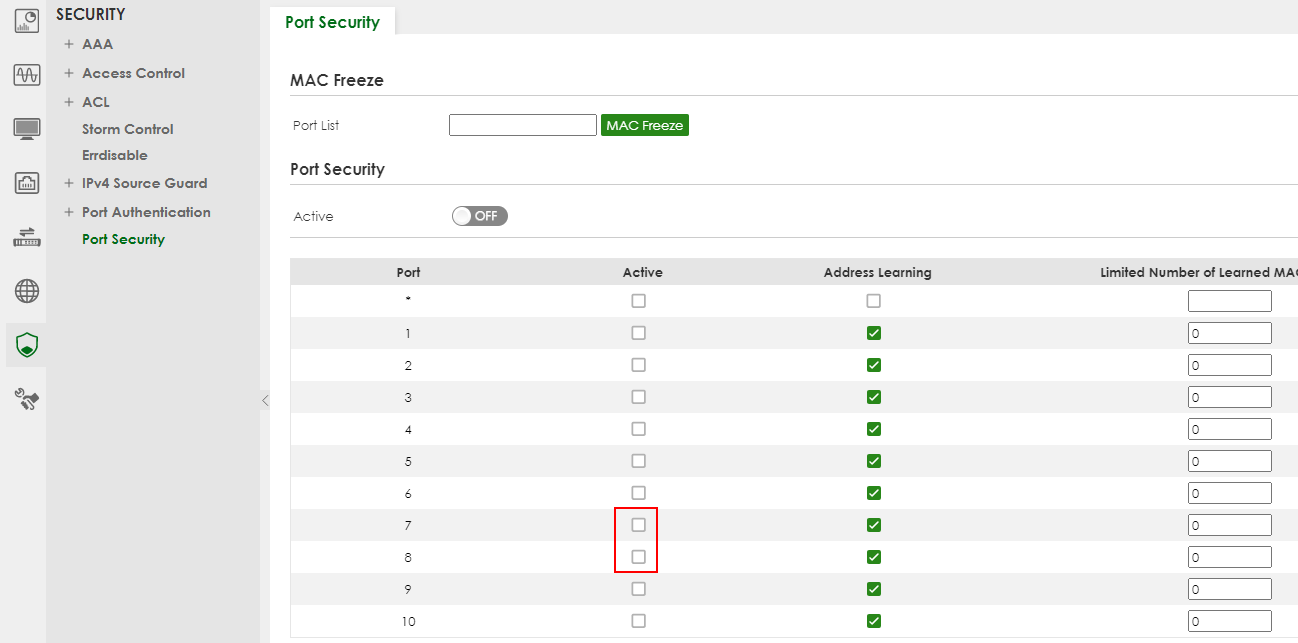

Ellenőrizze, hogy a Port Security (Portbiztonság) le van-e tiltva a szükséges portokon, a következő helyre navigálva:
SECURITY > Port Security
Most már elkezdhetjük a Link Aggregation konfigurálását.
Link-aggregáció
Most már elkezdhetjük a Link Aggregation konfigurálását a következő helyre navigálva:
PORT > Link Aggregation > Link Aggregation Setting

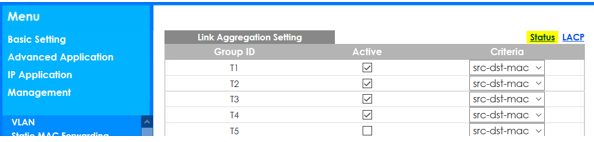

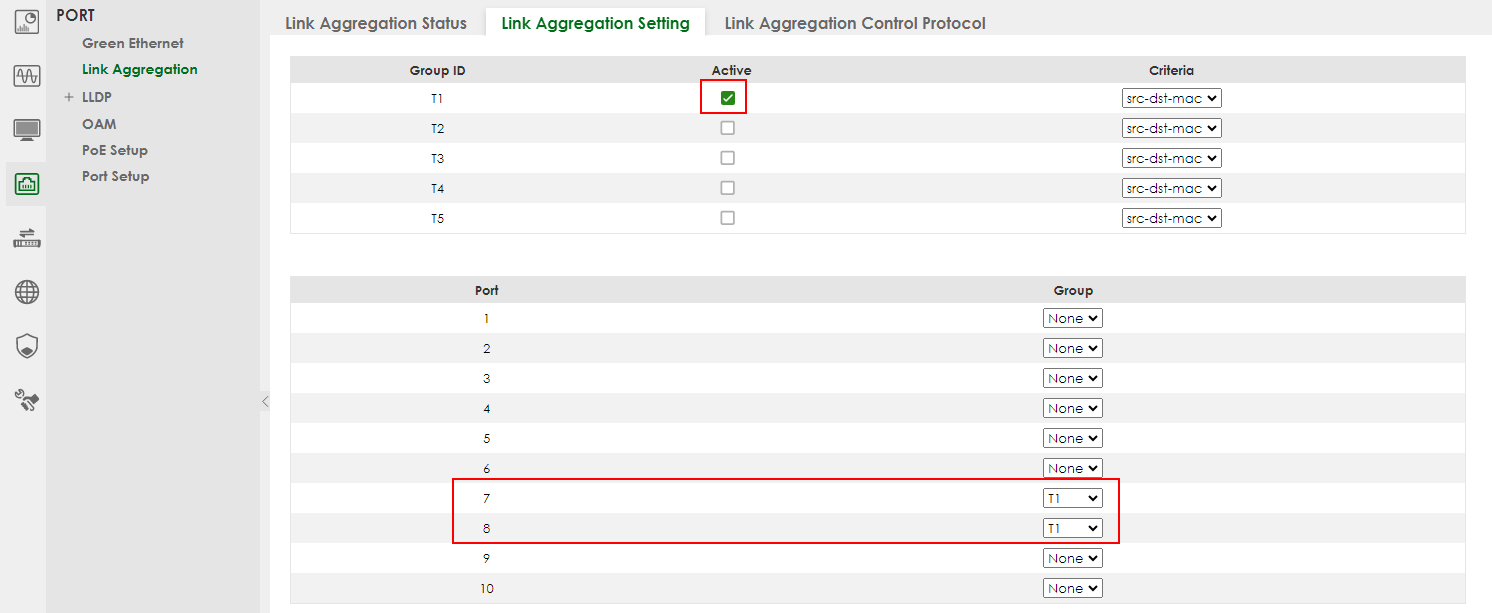

Aktiválja a használni kívánt csoportazonosítót, és válassza ki ugyanazt a csoportot az összevonni kívánt portoknál.
Info: src-dst-mac a forgalom elosztásához a csomag forrás- és cél MAC-címének kombinációja alapján.
Válassza ki a (itt) T4 által használandó portokat:
Görgessen lefelé, és alkalmazza a beállításokat.
Most a 7/8-as portok összekapcsolódtak egy link-aggregációba.
Ne felejtse el elmenteni a konfigurációt: Switch konfiguráció elvesztése áramkimaradás vagy újraindítás után
Ellenőrizze az eredményeket

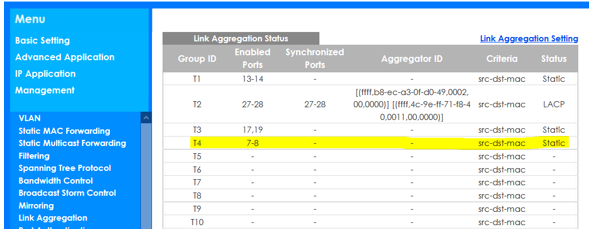

Ellenőrizheti, ha visszatér az Állapot menüpontba:
Láthatja, hogy a Trunk a 7. és 8. porthoz van rendelve, és használatra kész.
