Magic Office négysávos jelismétlő – Terjessze ki a mobiljelet az irodájában!

A mai versenyképes piacon a megbízható mobil lefedettség elengedhetetlen lett olyan vállalkozások számára, mint az éttermek, kiskereskedelmi üzletek és raktárak – különösen olyan területeken, ahol a jelminőség gyenge. Az ügyfelek zökkenőmentes kapcsolatot várnak el, és a gyenge mobiljel ugyanolyan mértékben befolyásolhatja az élményüket, mint a termék vagy szolgáltatás minősége.

Ez a cikk bemutatja a Zyxel új „Magic Office” beltéri mobil lefedettségi megoldását, amelyet a nehéz körülmények között jelentkező jelproblémák megoldására terveztek. Végigvezetjük Önt ennek az innovatív terméknek a telepítésén, beállításán és hibaelhárításán, amely 5G-jelet használ, hogy stratégiailag elhelyezett antennák segítségével több helyiségre kiterjedő hálózatot hozzon létre. A beállítás befejeztével egy robusztus beltéri mobilhálózattal rendelkezik majd, amely biztosítja, hogy vállalkozása kapcsolatban maradjon és elérhető legyen, növelve ezzel mind az ügyfél-elégedettséget, mind az ügyfélmegtartást.

A MagicOffice, amely akár 900 négyzetméteres területet is lefed, a legjobb megoldás.

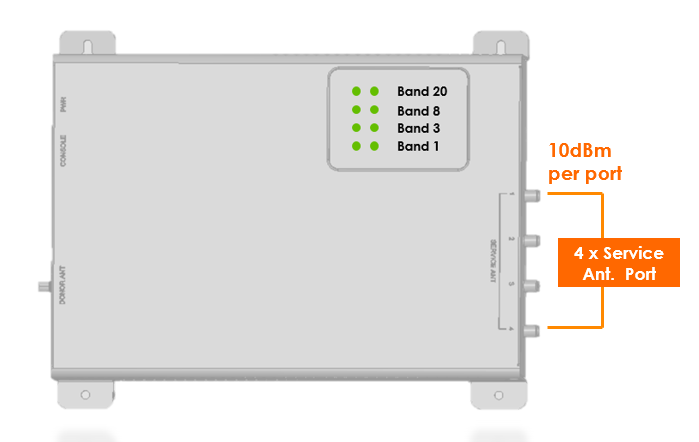

Elhelyezés Kis irodák, bárok, éttermek vagy üzletek számára, ahol javítani kell a beltéri mobilhálózati lefedettséget Akár 900 m2 lefedettség Előnyök 2G, 3G, 4G, 5G-NRFDD, NB-IoT támogatás 4 sáv (B1, 3, 8, 20) egyidejű támogatása Garantált hang- és adatátviteli teljesítmény Gondtalan telepítés a kiválasztott szerszámkészlettel Válassza ki a környezethez legjobban illő megoldást. Egyszerű lefedettségi tervezés 4 db SMA szolgáltatói antenna csatlakozó, mindegyik 25 méteres puha koaxiális kábellel 15x15 méteres alapterületet fed le.

A beltéri mobiljelek azonnali maximalizálása és a lefedettség bővítése

A donorantenna telepítése elengedhetetlen egy mobil repeater megoldáshoz, mivel a donorjel erőssége és minősége jelentősen befolyásolja a beltéri jel lefedettségét, a hívásminőséget és az adatátviteli teljesítményt.
Az IBS területén működő rendszerintegrátorok számára a donorjel mérés és az antenna telepítése alapvető feladat; az IT-alapú rendszerintegrátorok számára ezek a feladatok bonyolultak lehetnek, mivel általában RF-szakértő bevonására van szükség a telepítéshez szükséges helyszíni felmérés elvégzéséhez.
Az intelligens rendszertervezésnek, például az automatikus erősítésszabályozásnak (AGC), az oszcilláció elkerülésének és az automatikus szintezésnek, valamint a tematikus irodai repeater intuitív és egyértelmű LED-jelzőinek köszönhetően a donorjel mérés és a repeater telepítése most már gyerekjáték.
Ez a dokumentum lépésről lépésre bemutatja a MagicOffice telepítését, beleértve a donorantenna kiválasztását, a donorjel azonosítását, a donorantenna és a szolgáltatóantenna telepítését, valamint a LED-jelzők értelmezését, hogy a MagicOffice Repeater azonnal online és üzemkész legyen.

A donorantenna kiválasztása
Kültéri irányított antenna (Yagi vagy log-periodikus antenna)

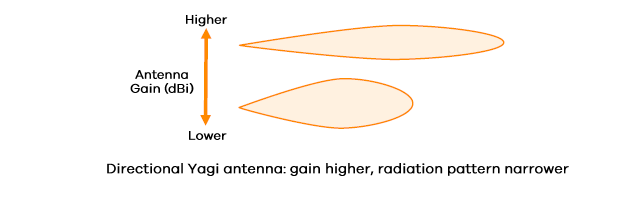

Az irányított Yagi antenna egy meghatározott irányból érkező jeleket továbbít vagy fogad. Ideális donorantennaként távoli bázisállomásokkal (BTS) való kommunikációhoz, illetve nagyon gyenge jelű lefedettségi területeken. Másrészt az antenna nyeresége irányított jellege miatt nagyobb, és az átviteli sugárzása sokkal keskenyebb és fókuszáltabb.
Ezért, ha a telepítés helyszíne egy nagyon gyenge jelet fogó vidéki terület, pl. csak 1 sávos jel, vagy egy több szolgáltatót magában foglaló közös telephely, ahol az egyik szolgáltató gyengébb jelet ad, mint a többi:

Ilyen esetekben az irányított antenna előnyös, ha azt a gyengébb jelet sugárzó BTS felé irányítjuk.

Ha azonban a kültéri donorjel jelerőssége és minősége jó, pl. 3 sávos jel, vagy a több szolgáltató közötti jelkülönbség meglehetősen kiegyensúlyozott, akkor a telepítés szempontjából hátrányos lenne irányított antennát választani donorantennak. Ebben az esetben egy kültéri panelantenna lenne a jobb választás.

Kültéri panelantenna
A kültéri panelantenna szintén egyfajta irányított antenna.

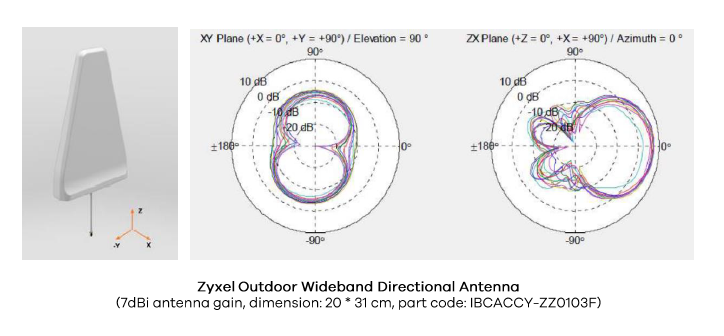

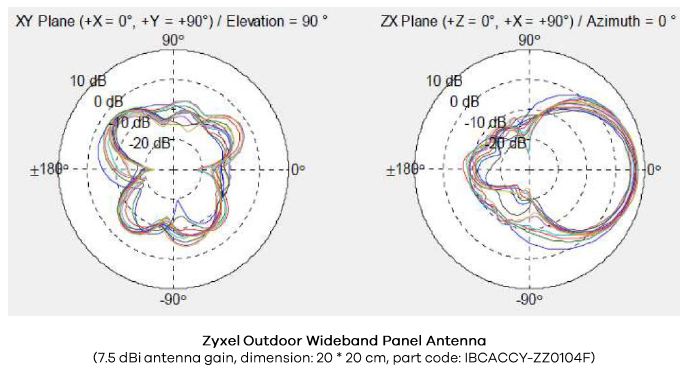

Mégis, eltérően a fókuszált sugárzási sugárral rendelkező irányított Yagi-antennától (pl. a ZX sík szűkebb vízszintes szöget, az XY sík pedig kisebb függőleges szöget biztosít a jel továbbításához és vételéhez), amelynél az antenna irányát gondosan be kell állítani a BTS-jel megfelelő vételéhez, a panelantenna szélesebb sugárral rendelkezik a jel továbbításához és vételéhez.

Ha a kültéri donorjel jelerőssége jó, vagy a több hordozó között kiegyensúlyozott a jelkülönbség, a kültéri panelantenna választása időt és erőfeszítést takarít meg az antenna irányának beállításával kapcsolatban.

Megfelelő helyszín keresése a donorantenna telepítéséhez

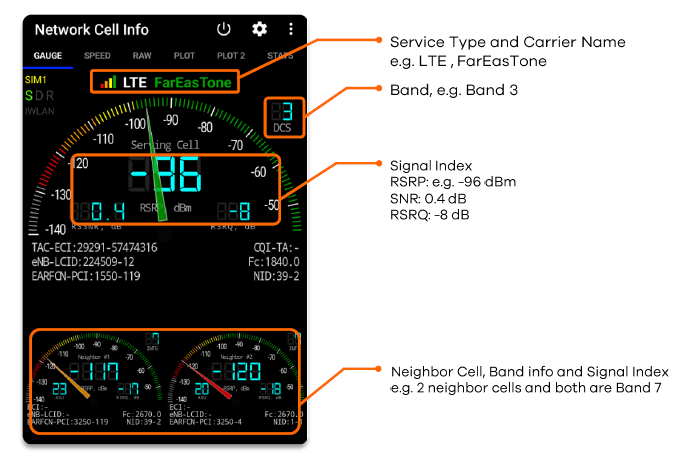

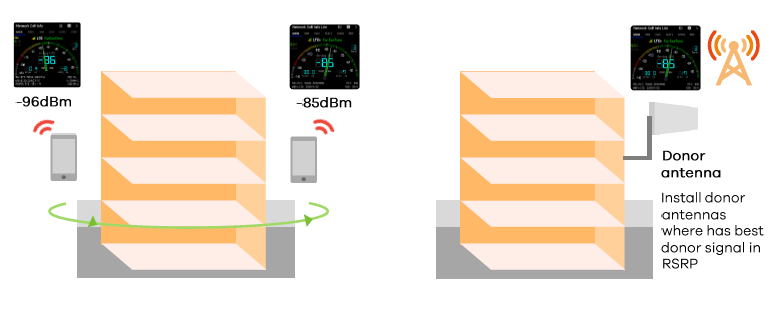

1. lehetőség: Android-alkalmazás Network Cell Info

* Készítsen elő 1 vagy 2 darab, két SIM-kártyát támogató Android-telefont és több szolgáltató
helyszíni felméréshez.

* Sétáljon körbe az épületben

* A szolgáltatók közötti jelhiány
és keresse meg a legjobb adóállomást, amelynek távolsága az
jelhelyhez Android segítségével biztosítsa a kiegyensúlyozott kimenetet
App Network Cell Info. Teljesítmény.

2. lehetőség: Spektrumelemző (pl. a Seeed Studio RF Explorer) és a „Spectrummonitoring.com” weboldal
A jelmérés során kérjük, használjon irányított antennát, amelyet csatlakoztat a spektrumelemzőhöz, és állítsa be a megfigyeléshez szükséges célfrekvenciatartományt. Az átjátszó telepítésekor összpontosítson a „lefelé irányuló” frekvenciára.

Nincs szükség az „uplink” frekvenciára összpontosítani, mivel az átjátszók szoftverei automatikusan kezelik az uplink frekvenciát.

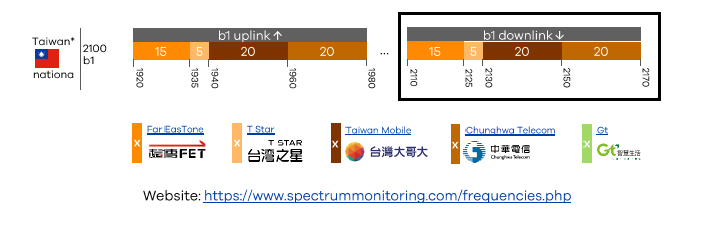

A következő példában a B1 2100 MHz-es sávot szemléltetjük.

A FarEasTone jel a frekvenciatartomány bal oldalán található, és a spektrumdiagramon látható, hogy a FarEasTone jel ezen a pozíción alacsonyabb.

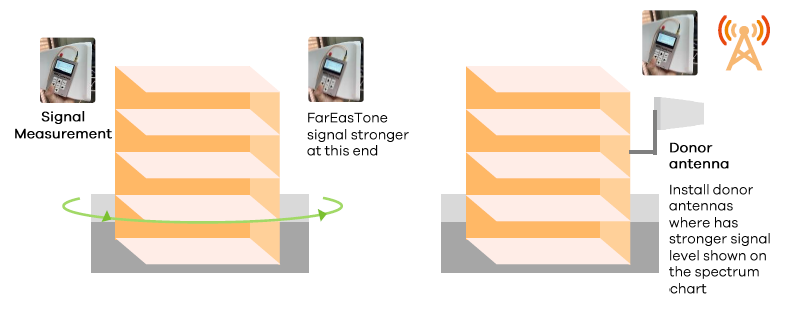

* Sétáljon körbe az épület körül, és

* A hordozók közötti jelkülönbségnek
találja meg a legjobb donorjelet, amelynek értéke kevesebb, mint 20 dB, hogy biztosítsa
hogy a helyszínen a spektrum kiegyensúlyozott kimeneti teljesítményt mutasson.
Analizátor.

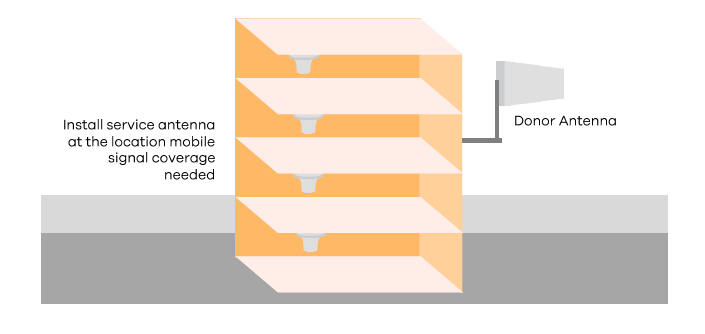

Határozza meg a szolgáltató antenna helyét.

A szolgáltató antenna telepítésének egyik alapszabálya, hogy azonosítsa azt a helyet, ahol a mobil lefedettség javítására van szükség, próbálja meg a lehető legnagyobb távolságot biztosítani a donor és a szolgáltató antenna között, vagy növelje az elszigeteltséget a donor és a szolgáltató antennák között, pl. használjon jelentős mennyiségű anyagot az antennák között, vagy az antenna sugárzási mintázatát fordítsa ellentétes irányba.

A MagicOffice így maximalizálhatja a rendszererősítését, a mobil felhasználók pedig a szolgáltató antenna nagyobb beltéri lefedettségi területének előnyeit élvezhetik.

A MagicOffice repeater felszerelése

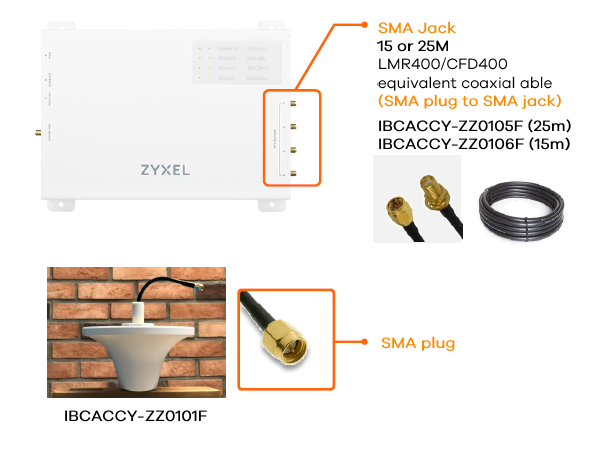

Határozza meg a szolgáltató antennák kiegyensúlyozott kábelhosszát, és szerelje fel az erősítőt egy konnektor közelében.

Ekkor még ne kapcsolja be az erősítőt.

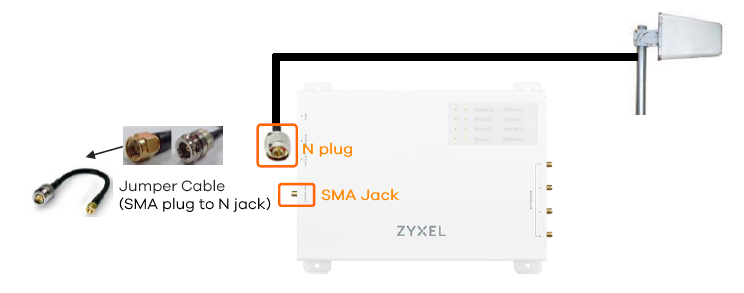

A donorantenna bekötése

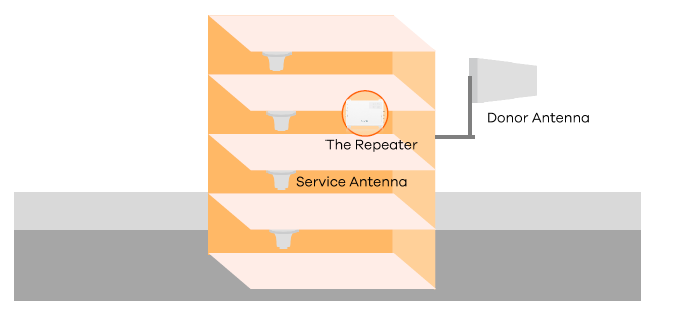

A donorantenna felszerelése során a megfelelő magasság az 5. emelet magassága vagy annál alacsonyabb, és ha lehetséges, az antenna helye legyen akadálymentes.

A BTS-antennák lefelé irányuló dőlésszöge körülbelül 6–8 fok, és amikor a jel terjed és visszaverődik az épületekről, a jel körülbelül a 4. emelet magasságában helyezkedik el.

Ennek következtében a jó vételhez a donorantenna magassága nem lehet magasabb az 5. emeletnél.

Telepítse a szolgáltató antennákat
A kábelveszteség csökkentése érdekében lehetőség szerint 50 ohmos impedanciájú koaxiális kábeleket használjon.

Ellenőrizze a MagicOffice LED-jének állapotát, és optimalizálja az antennát

Kapcsolja be az átjátszót; az átjátszó automatikusan továbbítja és erősíti a mobil jelet.

A MagicOffice rendszer automatikusan működik, és érzékeli a BTS-jelet és a rendszer elszigeteltségét.

Miután a LED folyamatos zöldre vált, a rendszer automatikusan továbbítja és erősíti a mobil jelet.

Gyakori problémák

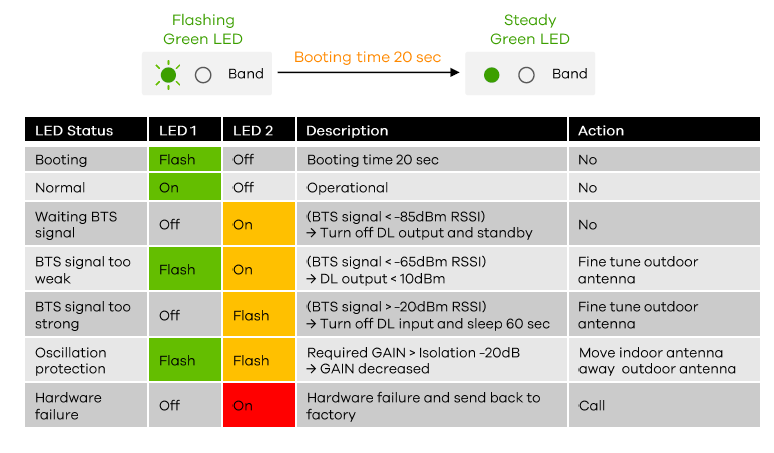

A LED-állapot azt jelzi, hogy a BTS-jel túl gyenge vagy túl erős; kérjük, finomítsa vagy állítsa be a donorantenna irányát, amíg a sáv LED1-je folyamatosan zölden nem világít.

A BTS-jel túl gyenge; ha irányított Yagi-antennát használ, ellenőrizze, hogy az irányított antenna magasabbra szerelhető-e, és próbálja meg elforgatni az antennát a donorantenna vízszintes forgatásával, majd ellenőrizze, hogy a LED folyamatosan zöldre vált-e.

Ha a BTS jel túl erős, kérjük, állítsa be az antenna irányát az ellenkező irányba a jel erősségének csökkentése érdekében, vagy váltson alacsonyabb erősítésű Omni-antennára donorantennaként.
A LED állapota oszcillációs védelmet jelez. Ez azt jelenti, hogy a donorantenna és a szolgáltató antenna nincs elég messze egymástól; nincs elegendő szigetelés a MagicOffice rendszer számára.

Lehetséges megoldásként helyezze át a szolgáltató antennát olyan helyre, ahol szilárd anyagok vannak, pl. egy betonfal a szolgáltató és a donor antenna között, vagy használjon beltéri panelantennát, amely a donor antenna ellenkező irányába néz.
