Switch Dinamikus VLAN – A RADIUS-kiszolgáló beállítása a dinamikus VLAN-hozzárendeléshez

A dinamikus VLAN-hozzárendelés az eszközök vagy a felhasználók jogosultságai és jellemzői alapján elkülöníti és szeparálja az eszközöket különböző hálózati szegmensekbe.

Forgatókönyv és topológia

Switch konfiguráció

NPS beállítása Windows Server 2019 rendszeren

Ellenőrzés

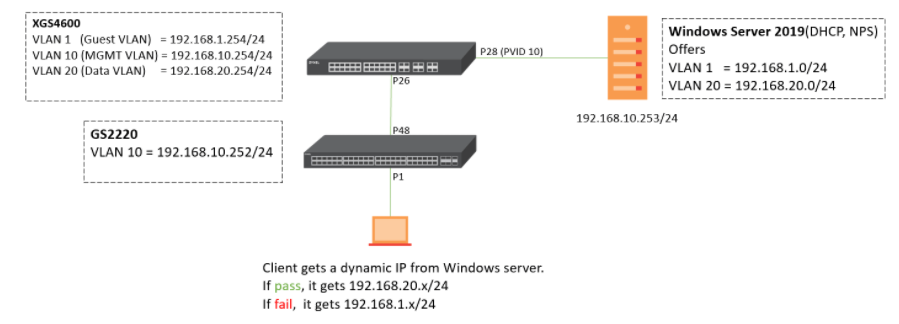

Forgatókönyv és topológia

A legtöbb hálózatban a rendszergazdáknak biztonsági okokból korlátozniuk kell az eszközöket a különböző hálózati eszközökön.

Az ilyen típusú hálózati korlátozások megvalósításának egyik általános módja a statikus VLAN-hozzárendelések használata. A rendszergazdák ezért VLAN-okat hoznak létre, és a megfelelő VLAN-számot konfigurálják az egyes switch portokhoz hozzáférési móddal. Ezzel szemben a dinamikus VLAN-hozzárendeléshez a rendszergazdának csak a switch portot kell trunkként és fix portként beállítania, valamint néhány szabályt kell megadnia a RADIUS-kiszolgálón. Ez jelentősen csökkenti a hálózati rendszergazda munkaterhelését.

Ennek a konfigurációs útmutatónak a célja, hogy bemutassa a dinamikus VLAN-hozzárendelés konfigurálásának minden lépését mind a switch-n, mind a RADIUS-kiszolgálón.

Konfiguráció

Az alábbi lépések a kombinált hitelesítést támogató switch eszközökre vonatkoznak. A támogatott switch eszközök a GS2220 és az XGS2210 önálló módban, valamint egy RADIUS-kiszolgálóval (Windows Server 2019) együtt elhelyezve.

Switch konfiguráció

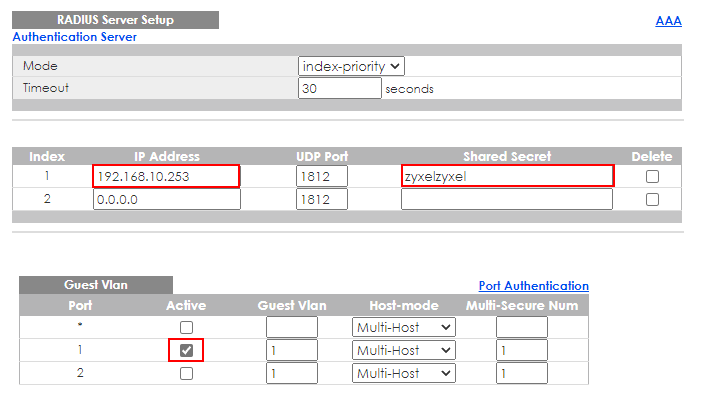

• A RADIUS IP-cím, a megosztott titkos kulcs és az AAA beállítások konfigurálása a következő helyen történik:

Speciális alkalmazás > AAA > RADIUS-kiszolgáló beállítása és AAA beállítása

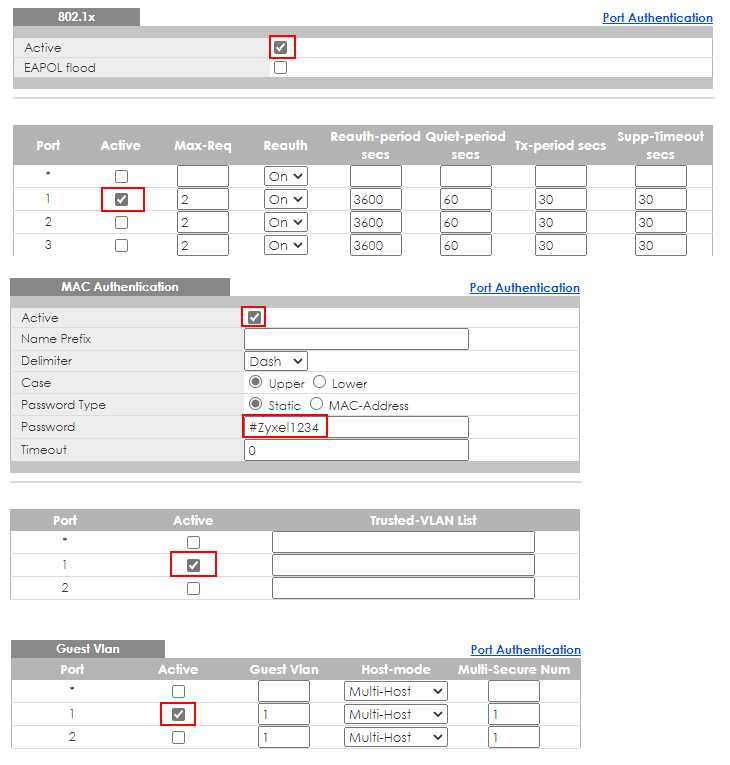

• Konfigurálja a 802.1x-et, a MAC-hitelesítést és a vendég VLAN-t, valamint az összetett hitelesítést az ügyfélporton a következő helyen:

Speciális alkalmazás > Port hitelesítés

• A kliensporton tartsa a összetett hitelesítési módot szigorú beállításon

Állítsa be az NPS-t a Windows Server 2019 rendszeren

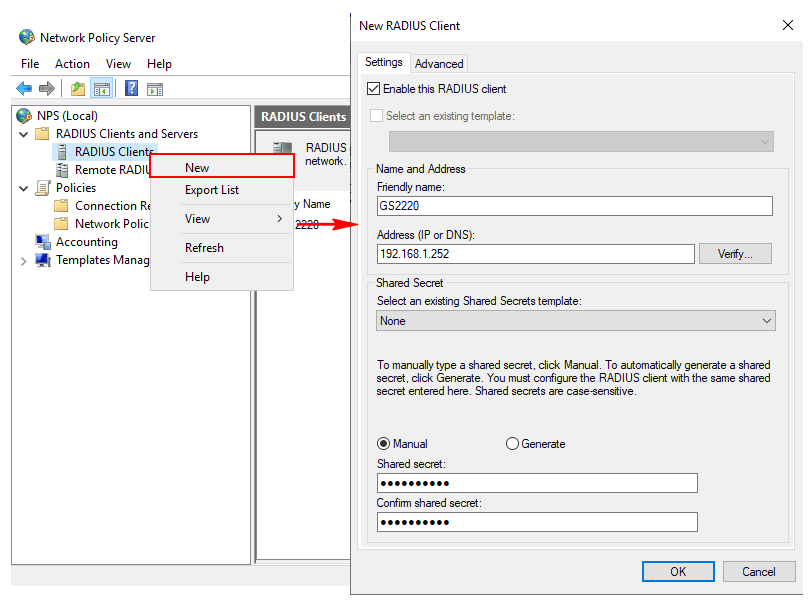

Nyissa meg a Hálózati házirend-kiszolgálót, kattintson a jobb gombbal a RADIUS-ügyfelek > Új elemre, majd konfigurálja a Barátságos nevet, az IP-címet és a Megosztott titkot.

Konfigurálja a kapcsolati kérelem-házirendeket (CRP)

• Kattintson a jobb gombbal aCRP > Új elemre
• Adja meg a CRP-házirend nevét

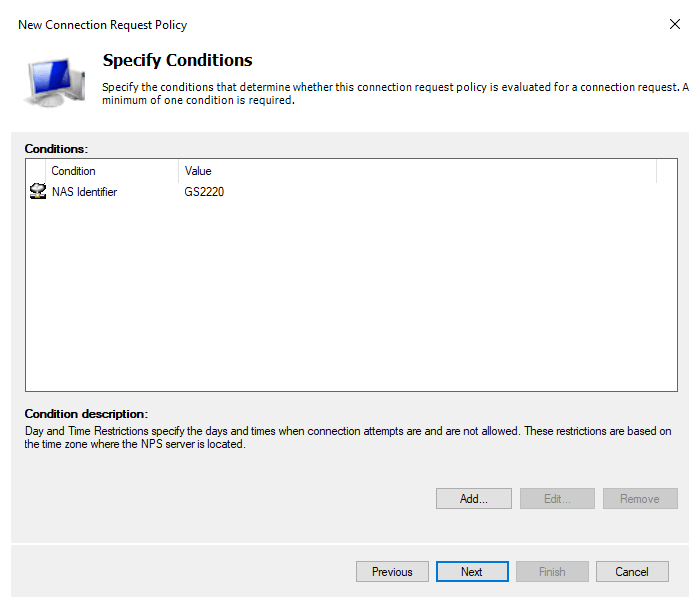

• Adja meg a feltételeket

Ha még nem ismeri ezt az oldalt, javasoljuk, hogy itt használja a NAS azonosítót (az eszköz gazdagépnevét) és a NAS IPv4-címet. Ezenkívül, ha sok eszközt tervez hozzáadni a RADIUS-ügyfelekhez, a * szimbólummal elkerülheti, hogy túl sok feltételt kelljen hozzáadnia egy CRP-hez, például „GS22*” vagy „192.168*”.

• Adja meg a kapcsolatkérelem továbbítását > Tovább
• Adja meg a hitelesítési módszereket > Tovább
• Beállítások konfigurálása > Tovább
• Ellenőrizze az imént beállítottakat, majd kattintson a Befejezés gombra.

Hálózati házirendek konfigurálása

• Kattintson a jobb gombbal a Hálózati házirendek elemre > Új
• Adja meg a hálózati szabályzat nevét

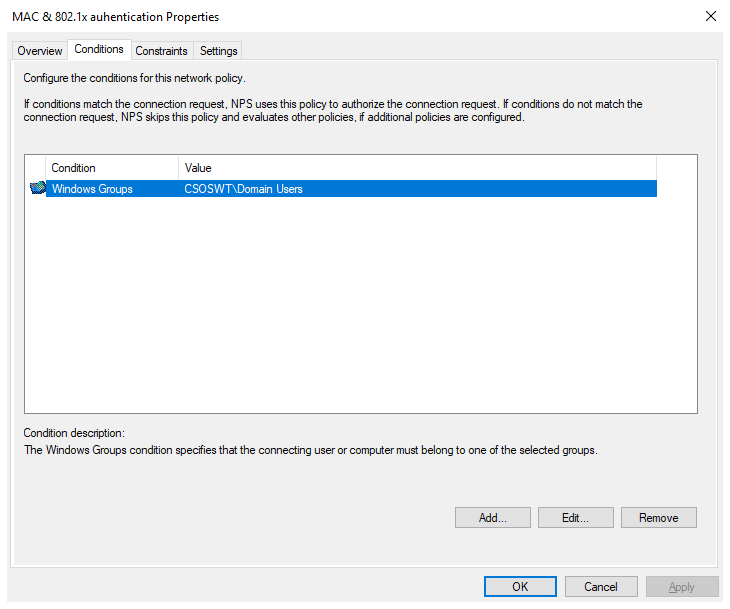

• Adja meg a feltételeket > Hozzáadás > válassza a Windows-csoportokat

• Adja meg a hozzáférési engedélyt > Tovább

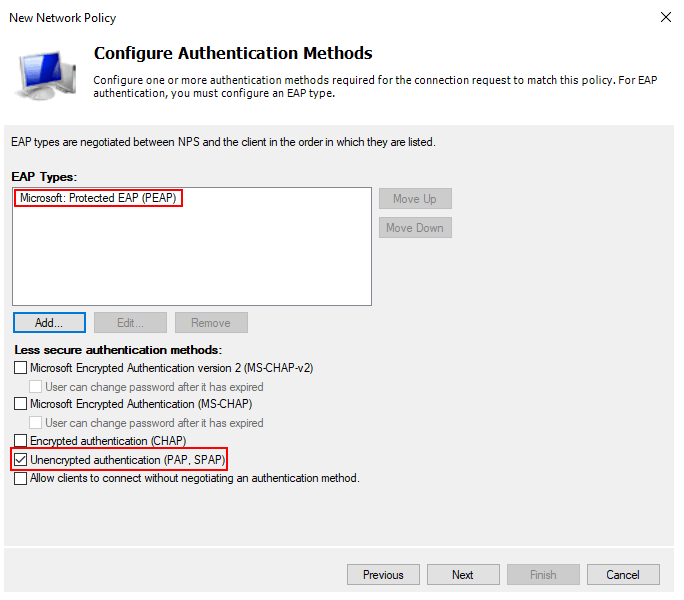

• Hitelesítési módszerek konfigurálása

• Konfigurálja a korlátozásokat > Tovább

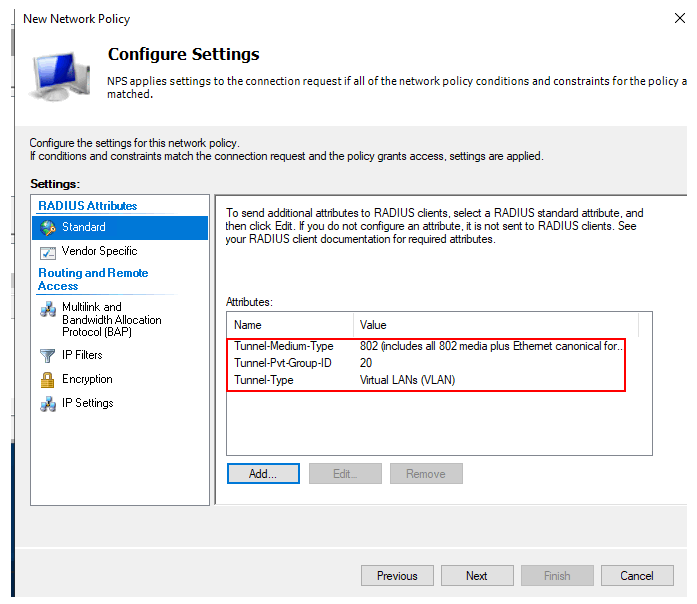

• Beállítások konfigurálása.

• Ellenőrizze az összes beállítást, majd kattintson a Befejezés gombra.

Felhasználói/eszközfiók beállítása a Windows Server 2019 rendszeren

• Nyissa meg az Active Directory felhasználók és számítógépek ablakot
• Kattintson a jobb gombbal a tartományra > Új > Felhasználó
• Hozzon létre fiókokat az 802.1x és a MAC hitelesítéshez

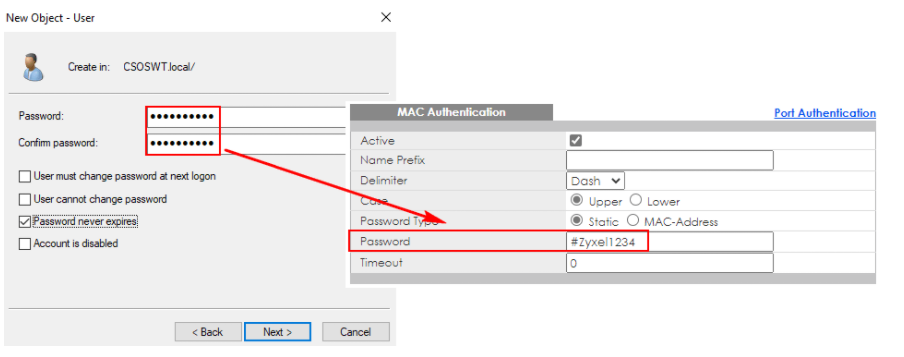

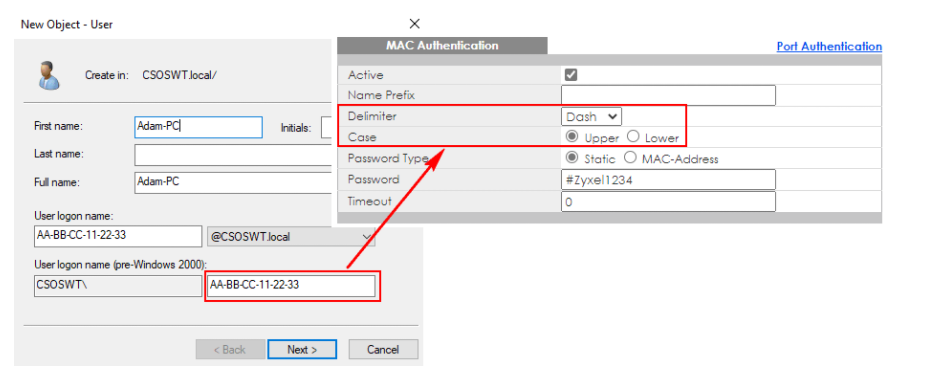

Megjegyzés:a MAC-hitelesítésű felhasználók esetében a Felhasználói bejelentkezési nevet pontosan ugyanolyan formátumban kell kitölteni, mint a switch MAC-hitelesítési oldalon.

• Ezenkívül a felhasználói jelszónak is meg kell egyeznie a switch beállítással.

Ellenőrzés

• Az ügyfél átmegy a kombinált hitelesítésen; megkapja a Data VLAN IP-címét

• Az ügyfél nem felel meg a kombinált hitelesítésnek; a vendég VLAN IP-címét kapja meg

Megjegyzés:


1. Győződjön meg arról, hogy a DHCP-kiszolgáló működik a hálózatban.
2. Az L3 switch-nak engedélyeznie kell a DHCP Smart Relay funkciót, és a DHCP-kiszolgálóra kell mutatnia.
3. Ha az NPS-kiszolgálója virtuális gépen van telepítve, és az NPS-szolgáltatás nem működik, annak ellenére, hogy fut, akkor le kell állítania, majd újra el kell indítania az NPS-szolgáltatást.
