Ez a cikk az XS3800, XGS4700 és más L3 kapcsolóink inter-VLAN útválasztását vizsgálja.

Ami a mi forgatókönyvünket illeti, szeretnénk csökkenteni a forgalmat a Security Gateway felé, és az XS3800-at útválasztóként használni a VLAN-ok közötti forgalomhoz.


Először is hozzá kell adnunk a VLAN-t a biztonsági átjáróhoz.

dyn_repppppppp_0


Most hozzáadjuk ugyanezeket a VLAN-okat a kapcsolón.

dyn_repppppppp_1

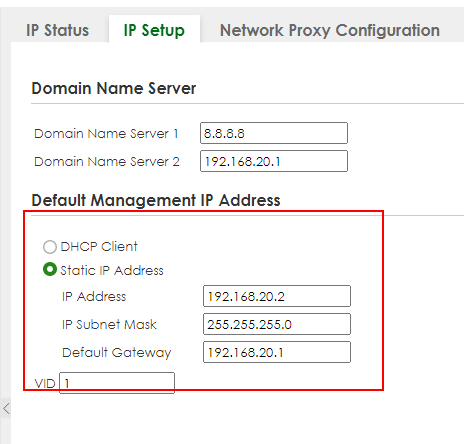

Ezután meg kell adnunk a Switch-nek egy IP-t minden egyes VLAN-ban

dyn_repppppppp_2

Ezután menjünk a Management IP Address ( Kezelési IP-cím ) menüpontba, és adjuk hozzá a VLAN-okat a Management IP Address Records (Kezelési IP-címek) rekordokhoz.

Ezután meg kell változtatnunk az alapértelmezett útválasztót/alapértelmezett átjárót a hálózati ügyfelek számára.

dyn_repppppppppp_3


A hálózati ügyfelek mostantól a switchet használják átjáróként/routerként.
