VLAN su WDS (sistema di distribuzione wireless) - Bridge wireless

Questa guida passo passo mostra come configurare la VLAN su WDS (sistema di distribuzione wireless). Quando si utilizza un bridge wireless, vogliamo anche assicurarci che tutte le VLAN siano utilizzabili anche tramite la connessione WDS.

Ecco anche un elenco dei modelli supportati:

Wireless Bridge ed i suoi modelli supportati

Scenario

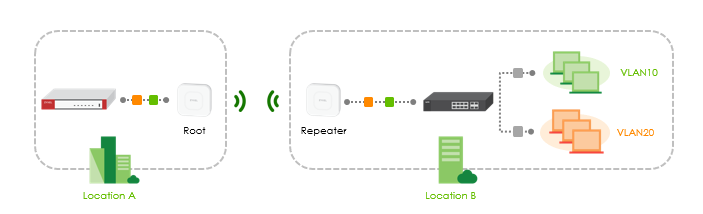

Quando due postazioni fisiche devono essere collegate in un'area estesa, può essere più economico collegarle in modalità wireless rispetto al cablaggio Ethernet. Ad esempio, la sede principale desidera creare un ponte punto a punto verso la filiale. Dovrebbero essere disponibili anche le VLAN della sede principale in una filiale.

Di cosa hai bisogno?

- AP supportati da Wireless Bridge, ad esempio un WAC

- Switch compatibile con VLAN

Tabella dei contenuti

1. Configurare gli AP in modalità standalone

2. Secondo AP

3. Configurazione del canale

4. Informazioni sul collegamento WDS

5. Creazione delle VLAN

6. Controlla i risultati

1.Configurare gli AP in standalone

Configura gli AP in modalità standalone. Per impostazione predefinita, usa https://192.168.1.2 o usa i nostri strumenti utili come ZON o ZAC.

Navigare verso

Configuration > Wireless > AP Management

Imposta il primo AP su AP root e fai clic su "Applica".

2. Secondo AP

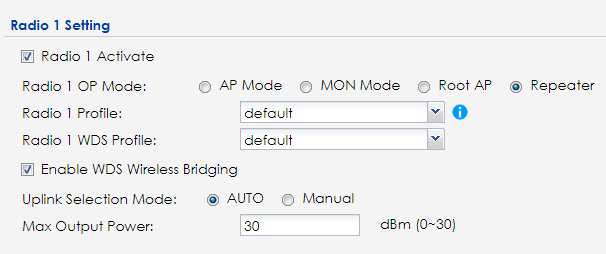

Seleziona il tuo secondo AP come ripetitore e abilita "WDS Wireless Bridging".

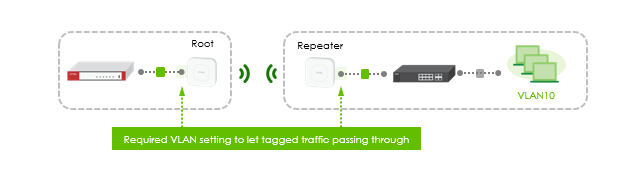

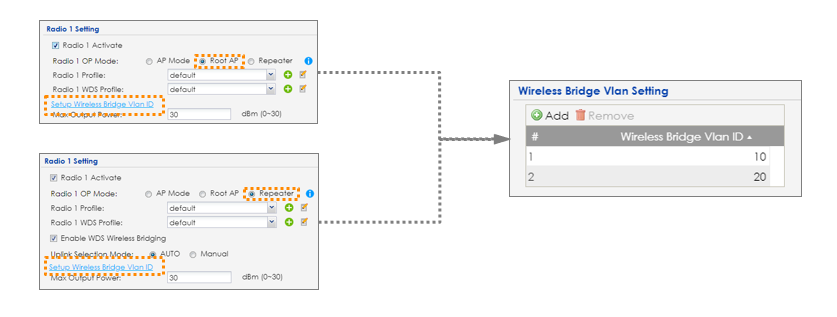

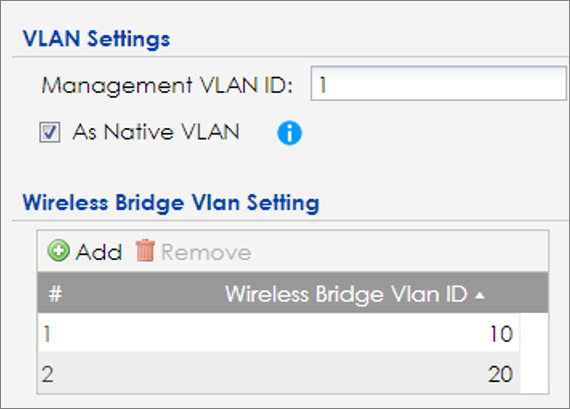

Successivamente è possibile utilizzare direttamente i collegamenti ipertestuali appena aggiunti per creare le impostazioni VLAN necessarie:

->Profilo WDS

in Configurazione > Oggetto > Profilo WDS, può essere configurato. L'SSID WDS e la chiave precondivisa possono essere configurati qui. L'SSID WDS verrà nascosto.

3. Configurazione del canale

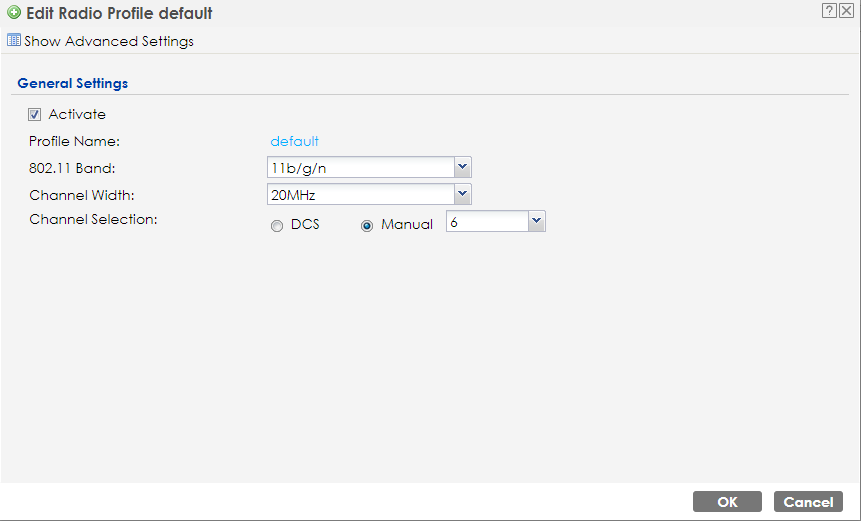

Assicurati che gli AP non cambino canale configurandoli come manuali vai a

Configuration > Object > AP Profile > Radio

modificare la radio (2,4 G o 5 G) su entrambi gli AP allo stesso modo. Prenditi cura della modifica della radio, che viene utilizzata per costruire il bridge wireless.

- controlla "manuale" e seleziona un canale come desiderato

4.Informazioni sul collegamento WDS

Vai a

Monitor > WDS Link Info

Qui puoi verificare se la connessione WDS funziona. Se la connessione funziona, dovrebbe apparire così:

5. Creazione delle VLAN

Ora, dopo aver terminato, è il momento di creare le VLAN.

Vai a:

Configuration > Network > VLAN

Aggiungi le VLAN come desideri.

Nota: ricorda di creare e aggiungere entrambi gli AP alle VLAN

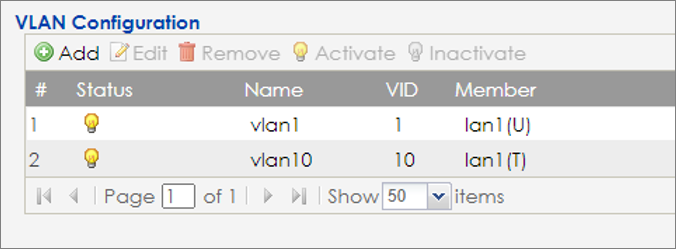

Esempio di creazione VLAN:

I seguenti articoli mostrano come...

configurare una VLAN su un dispositivo USG

configurare la VLAN negli switch Ethernet

6. Controlla i risultati

Ora collega un client allo switch, che è solo con l'AP ripetitore. È necessario accedere a Internet dall'altro sito o eseguire il ping dei dispositivi sull'altro sito. I client dovrebbero ottenere un indirizzo IP come la configurazione che hai fatto.
