Questo articolo mostra come configurare Smart Mesh in Nebula, come collegare il WiFi alla LAN utilizzando Wireless Bridge e quali miglioramenti sono stati apportati al sistema mesh Nebula. Illustra inoltre i modelli supportati, il downlink mesh, la specificazione dell'AP mesh, il Failover Mesh, come controllare la potenza del segnale sul sistema mesh, il mesh instabile, se il mesh non si connette.

1) Introduzione

1.1 Che cos'è Nebula Smart Mesh?

La tecnologia Smart Mesh funziona designando un singolo punto di accesso (denominato "AP radice") per mantenere una connessione cablata con l'infrastruttura di rete primaria e "AP ripetitori" collegati all'AP radice tramite una connessione wireless.

Sebbene sia tecnicamente possibile stabilire una rete mesh attraverso più anelli wireless,
per ottenere prestazioni ottimali e un funzionamento più affidabile, si consiglia di posizionare gli AP intorno alla struttura entro il raggio d'azione effettivo dell'AP principale, riducendo così al minimo il numero di hop wireless necessari.

Sebbene sia tecnicamente possibile stabilire una rete mesh attraverso più hop wireless, per ottenere prestazioni ottimali e un funzionamento più affidabile, si consiglia di posizionare gli AP intorno alla struttura entro la portata effettiva dell'AP principale, riducendo così al minimo il numero di hop wireless necessari. Queste unità ("AP ripetitori") si collegheranno con l'AP principale attraverso un ponte wireless e ripeteranno l'SSID in cui si sta propagando l'AP principale. È bene sapere che può esistere più di un punto di accesso principale. Tuttavia, se decidete di utilizzare l'opzione di hop multiplo, tenete presente che ogni hop successivo perde il 50% del throughput (maggiori dettagli nell'articolo qui sotto).

È comunque possibile utilizzare il WiFi del mesh-link perché dedica una banda (ad esempio 5GHz) al mesh-link e gli utenti WiFi saranno bilanciati sull'altra banda (ad esempio 2,4GHz).

Sbarazzatevi di tutti i limiti del cablaggio tradizionale e collegate la vostra casa in rete oggi stesso, in modo intelligente!

1.2 Elenco dei modelli supportati

Elenco dei modelli supportati da Smart Mesh:

2) Configurare Smart Mesh

Per configurare Smart Mesh, è necessario innanzitutto disporre di due access-point compatibili con Smart Mesh collegati allo stesso sito, uno dei quali collegato tramite cavo Ethernet all'infrastruttura di rete principale.

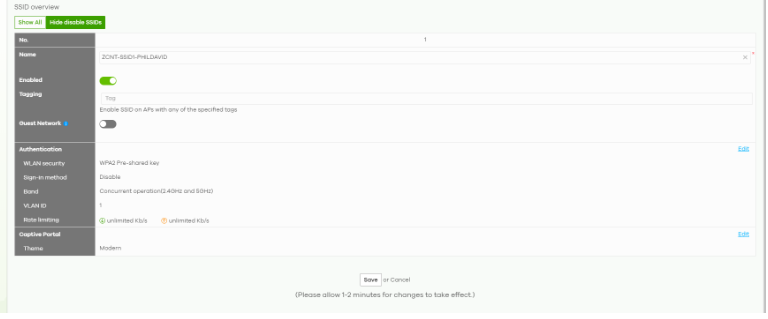

Per prima cosa impostare i rispettivi profili SSID a proprio piacimento tramite:

Site-wide > Configure > WiFi SSID Settings

2a) Abilitare Smart Mesh su entrambi gli access point

Spostarsi su

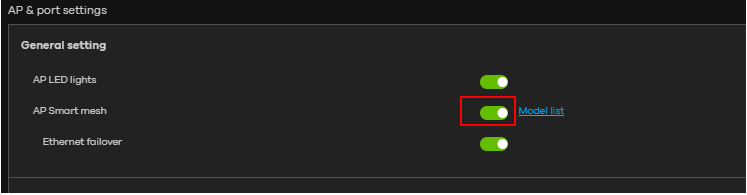

Site-wide > Configure > Access Point > AP & port settings

e assicurarsi di attivare il cursore "Smart Mesh":

Si può anche navigare in:

Site-wide > Device -> Access Points > "Select Access point"

Assicurarsi quindi che Smart Mesh sia abilitato.

2b) Collegare entrambi gli access point alla rete Nebula a

Assicurarsi che entrambi gli access point siano online, in modo che possano ricevere la configurazione da Nebula.

2c) Posizionare l'AP nel punto desiderato

Dopo aver abilitato smart mesh e wireless bridge e aver collegato entrambi gli access point alla rete, assicurarsi di attendere 5 minuti affinché l'AP riceva la nuova configurazione configurata in NCC e quindi scollegare l'AP Repeater dalla rete.

2d) Collegare l'AP ripetitore (con il cavo di alimentazione)

Collegare il Repeater AP solo con il cavo di alimentazione (oppure, se si dispone di uno switch PoE, è possibile collegarlo allo switch PoE non connesso alla rete). L'AP si disattiva e occorre attendere fino a 15 minuti affinché il collegamento in rete venga stabilito e l'AP torni a essere online. Il collegamento mesh avviene automaticamente.

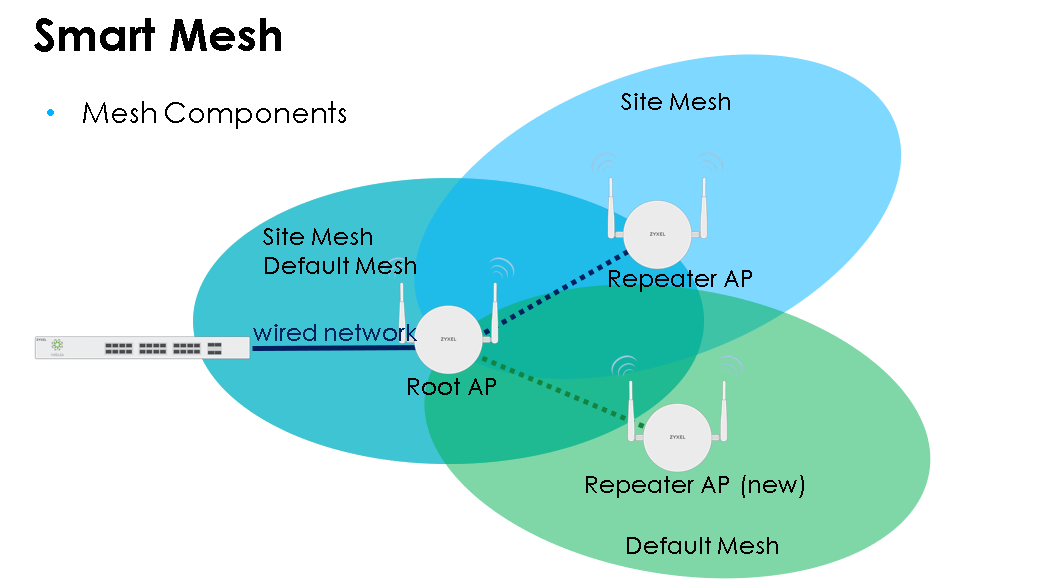

2.1) Come funziona "Smart Mesh

Root AP - Qualsiasi AP collegato direttamente alla rete cablata e in grado di raggiungere il gateway. Se un Root AP perde la connessione al gateway, passa al ruolo di ripetitore.

AP ripetitore - Qualsiasi AP non direttamente connesso alla rete cablata o non collegato al gateway.

Rete predefinita - La rete che si forma tra gli AP radice e gli AP ripetitori PRIMA che gli AP ripetitori siano stati aggiunti al sito. Questa maglia utilizza un ID di maglia comune a tutti gli AP Nebula.

Site Mesh - La maglia che si forma tra gli AP root e gli AP Repeater DOPO che gli AP Repeater sono stati aggiunti al sito. Questa maglia utilizza un ID unico condiviso tra gli AP dello stesso sito Nebula.

Ciò significa che gli AP (di un firmware specifico) non devono necessariamente essere collegati con un cavo per essere approvvigionati da NEBULA. Solo aggiungendoli al sito, potranno comunicare con l'AP principale tramite Site Mesh.

2.2 Cose da considerare

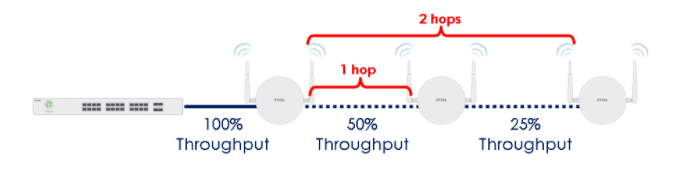

• Stabilire il mesh su più hop wireless (senza limiti)
• Hop wireless consigliati: meno di 2 hop dalla rete cablata
• Regola empirica: l'intera rete viene dimezzata attraverso ogni hop wireless.

Per creare una rete mesh,di solito la rete smart si costruisce prima tramite 5G e, se il segnale non è abbastanza buono, passa alla connessione 2.4G.

2.3 Verifica - Connessione riuscita

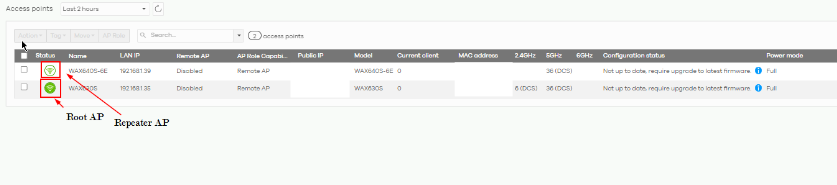

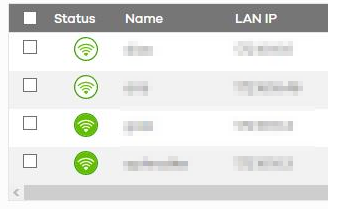

Le unità dovrebbero apparire online e con simboli diversi:

Il simbolo verde vuoto indica che il rispettivo AP funziona come AP ripetitore, mentre l'icona piena di colore indica che l'AP funziona come AP root.

Congratulazioni, avete configurato con successo Smart Mesh sui vostri dispositivi Nebula!

2.4 Miglioramenti di Smart-Mesh

2.4.1 Disabilitare il downlink della rete

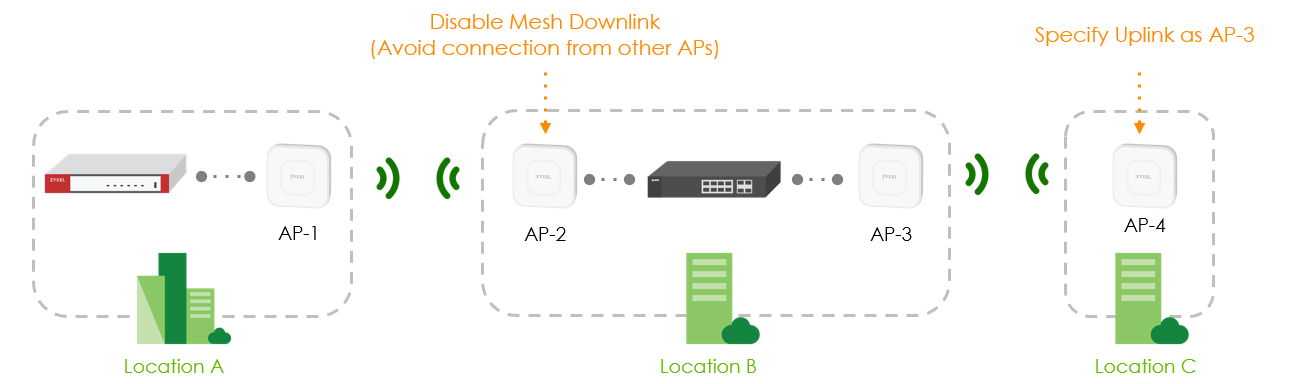

Dal firmware 6.30 è possibile disabilitare il downlink Smart-Mesh sugli AP ripetitori per evitare che altri AP Mesh sottraggano banda.

Abilitare il Downlink sull'AP-2 significa che l'AP-4 non può collegarsi all'AP-2.

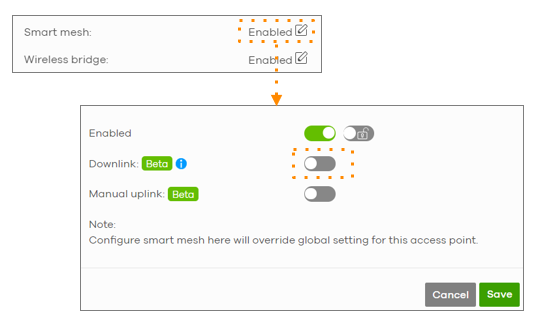

Per disattivare il Downlink, andare su:

Site-wide > Devices > Access Point > "Specific AP"

Quindi modificare la Smart-Mesh e disattivare il Downlink.

Si noti che l'AP continuerà a funzionare come Mesh AP.

2.4.2 Specificare l'AP Uplink

Ora possiamo specificare quale AP deve essere usato come Uplink principale.

Per farlo, andare su:

Site-wide > Devices > Access Point > "Specific AP"

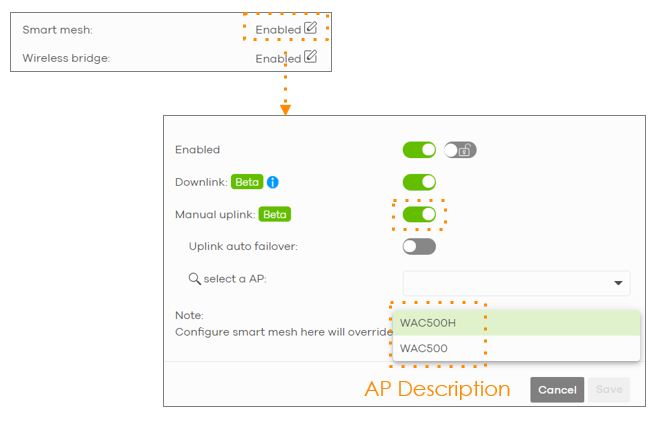

Quindi modificare la Smart-Mesh e scegliere l'AP principale per questo ripetitore.

2.4.3 Failover in Smart-Mesh

Questa funzione dipende dalla scelta di un AP radice specifico per questo ripetitore (vedi punto 8).

Quando il ripetitore non riesce a connettersi all'AP principale specificato, si connette agli altri AP disponibili per mantenere la connessione a Internet.

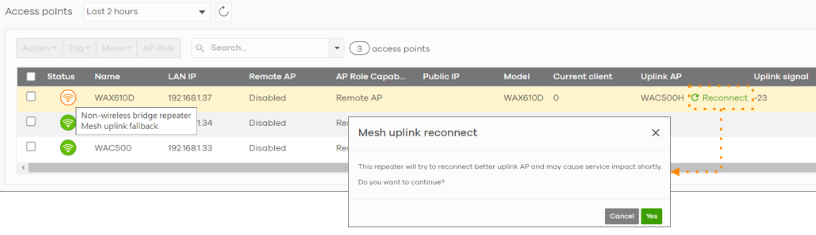

Lo stato di errore viene visualizzato nell'elenco degli AP:

Site-wide > Devices > Access Point > "Specific AP"

L'amministratore può attivare manualmente una riconnessione dall'elenco degli AP.

3) Configurare il ponte wireless

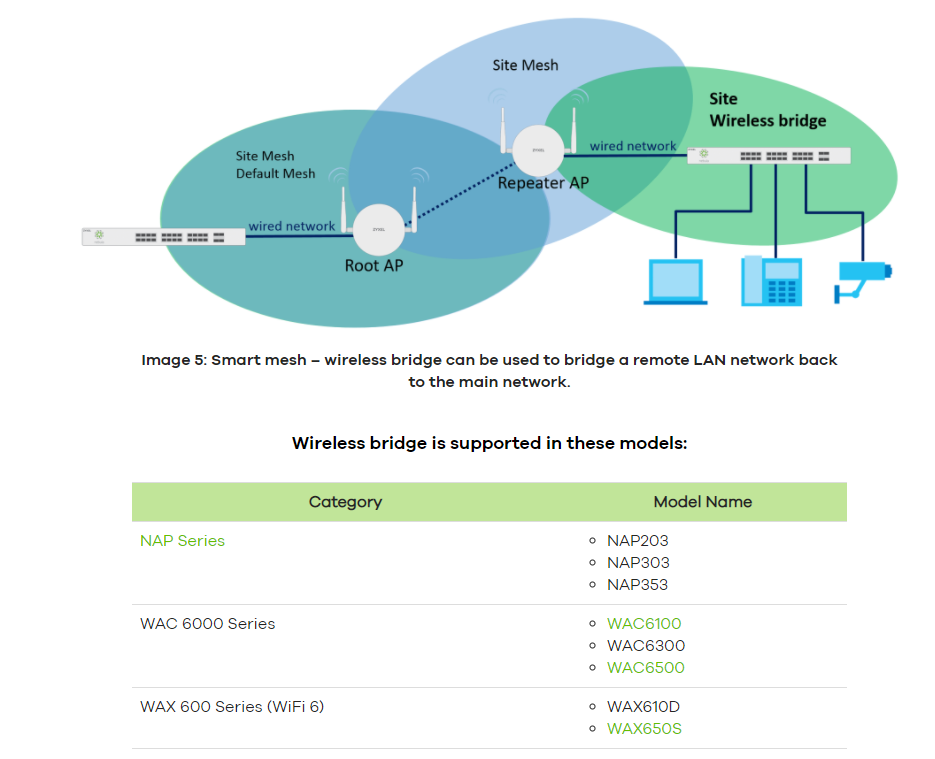

Il bridge wireless è il collegamento del traffico da un sistema mesh a un sistema LAN cablato.

3.1 Collegare il ripetitore AP alla rete

Collegare l'AP ripetitore alla rete e assicurarsi che sia online prima di continuare.

3.2 Abilitare Smart Mesh e Wireless Bridge su entrambi gli AP

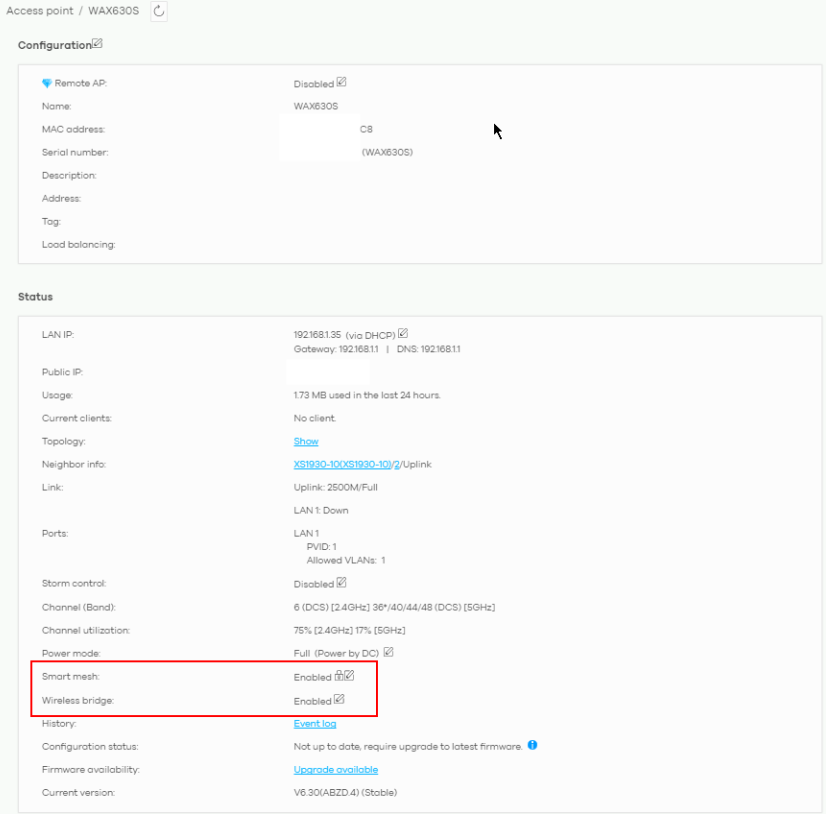

Assicurarsi che entrambi gli AP abbiano abilitato Smart Mesh e Wireless Bridge andando in "Access Point -> Access Point" e poi nella configurazione di entrambi gli AP. La configurazione di Smart Mesh e Wireless Bridge si trova nella sezione "Stato" e fare clic sulla piccola "carta e matita" per modificare la configurazione:

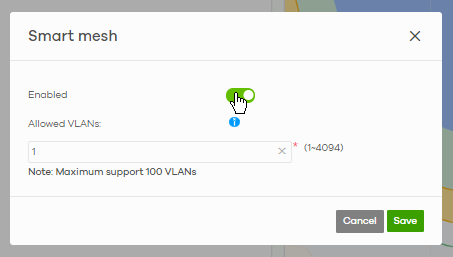

3.2.1 Abilitare Smart Mesh

Fare clic su "Abilitato" per abilitare Smart Mesh:

3.2.2 Abilitazione del ponte wireless

Fare clic su "Abilitato" per abilitare il ponte wireless.

3.3 Posizionare l'AP nel punto desiderato

Dopo aver abilitato smart mesh e wireless bridge, assicurarsi di attendere 5 minuti affinché l'AP riceva la nuova configurazione configurata in NCC e quindi scollegare il Repeater AP dalla rete.

3.4 Collegare l'AP ripetitore (con cavo di alimentazione o PoE)

Collegare il Repeater AP solo con il cavo di alimentazione (oppure, se si dispone di uno switch PoE, è possibile collegarlo allo switch PoE non connesso alla rete). L'AP si disattiva e occorre attendere fino a 15 minuti affinché il collegamento mesh venga stabilito e l'AP torni online. Il collegamento mesh avviene automaticamente.

In Side-wide -> Monitor -> Topologia, è possibile vedere lo stato della topologia(funzione Pro Pack):

3.5 Connesso con successo!

Quando il collegamento in rete è connesso, si vedrà che l'AP ripetitore ha un simbolo bianco con dettagli verdi. L'AP radice avrà un simbolo verde con dettagli bianchi.

3.6 Verifica della potenza del segnale della connessione mesh

Prima di continuare, vi suggeriamo di dare un'occhiata alla potenza del collegamento wireless, che è molto importante per la stabilità del vostro sistema mesh.

Andate a:

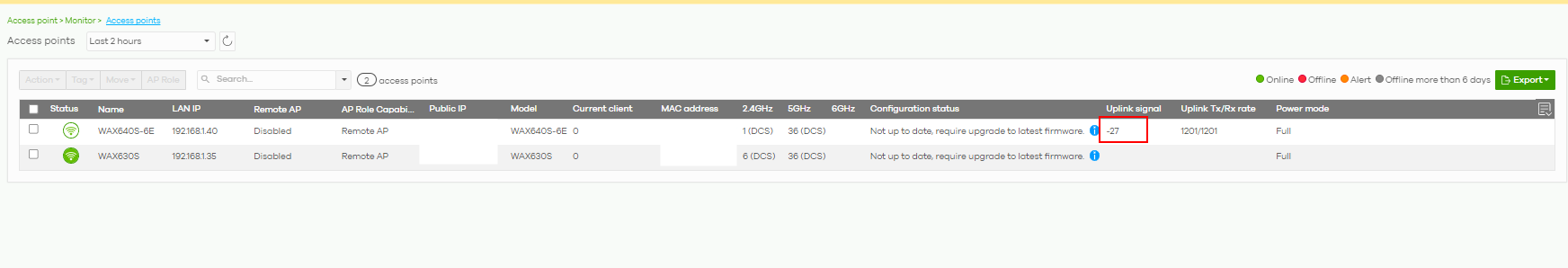

Site-wide > Devices > Access Points

Fare quindi clic sul foglietto nella parte destra della pagina web. Contrassegnare il segnale di uplink.

Ora avete il segnale di uplink (e la velocità Uplink Tx/Rz se volete vedere anche la capacità di uplink del collegamento):

Fare riferimento a questa immagine per vedere se il segnale è buono o meno:

Riferimento: https://chetnet.ltd.uk/wireless/wifi-signal-strength/

3.7 Collegare lo switch (o un'altra apparecchiatura di rete) alla porta LAN dell'AP

A questo punto, collegare lo switch (o un'altra apparecchiatura di rete) alla porta LAN dell'AP(NON alla porta di uplink) e si è configurato con successo il Wireless Bridge in Nebula.

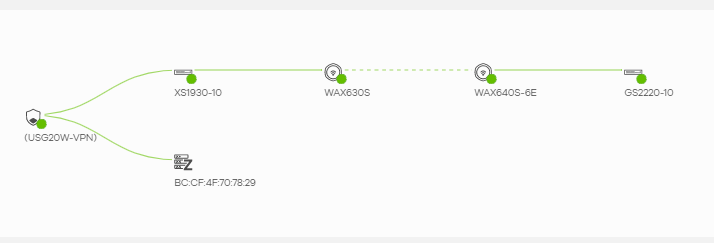

In Site-Wide > Topology si può vedere che il nostro AP Repeater è collegato con successo allo switch.

Nota! Entrambi gli AP (root e repeater) devono supportare Wireless Bridge affinché il bridge to LAN funzioni.

È comunque possibile utilizzare il WiFi del mesh-link perché dedica una banda (ad esempio 5GHz) al mesh-link e gli utenti WiFi saranno bilanciati sull'altra banda (ad esempio 2,4GHz).
