Switch VLAN dinamica - Configurazione del server RADIUS per l'assegnazione dinamica delle VLAN

L'assegnazione dinamica delle VLAN separa e isola i dispositivi in diversi segmenti di rete in base all'autorizzazione del dispositivo o dell'utente e alle loro caratteristiche.

Scenario e topologia

Configurazione Switch

Configurazione di NPS su Windows Server 2019

Verifica

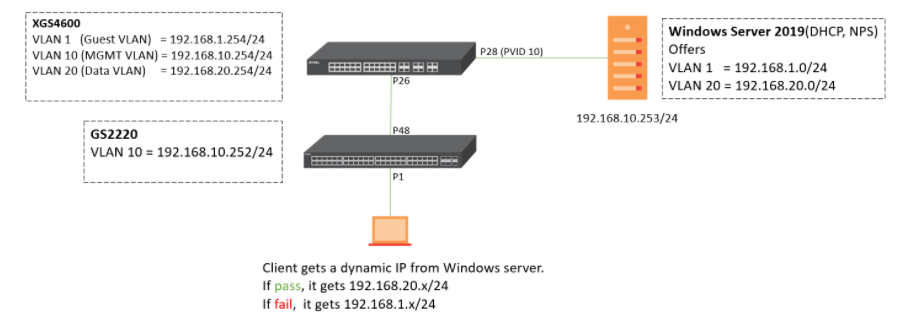

Scenario e topologia

Nella maggior parte delle reti, gli amministratori potrebbero dover limitare l'accesso a una varietà di dispositivi di rete per motivi di sicurezza.

Un modo comune per ottenere questo tipo di restrizione di rete è tramite assegnazioni VLAN statiche. Gli amministratori creano quindi delle VLAN e configurano il numero VLAN corrispondente a ciascuna porta switch con modalità di accesso. Al contrario, per l'assegnazione dinamica delle VLAN, l'amministratore deve solo impostare la porta switch come porta trunk e fissa e definire alcune politiche sul server RADIUS. Ciò riduce notevolmente le azioni e il carico di lavoro dell'amministratore di rete.

Lo scopo di questa guida alla configurazione è illustrare ogni fase della configurazione dell'assegnazione dinamica delle VLAN sia su switch che sul server RADIUS.

Configurazione

I seguenti passaggi sono applicabili ai modelli switch supportati dall'autenticazione composta. I modelli switch supportati sono GS2220 e XGS2210 in modalità standalone e collocati insieme a un server RADIUS (Windows Server 2019).

Configurazione del Switch

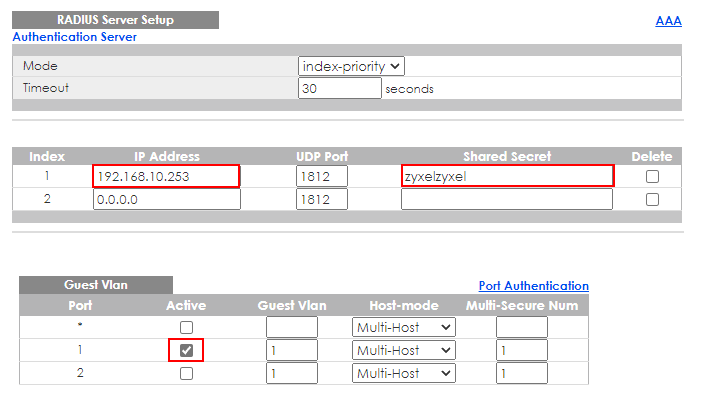

• Configurare l'indirizzo IP RADIUS, il segreto condiviso e le impostazioni AAA in:

Applicazione avanzata > AAA > Configurazione server RADIUS e configurazione AAA

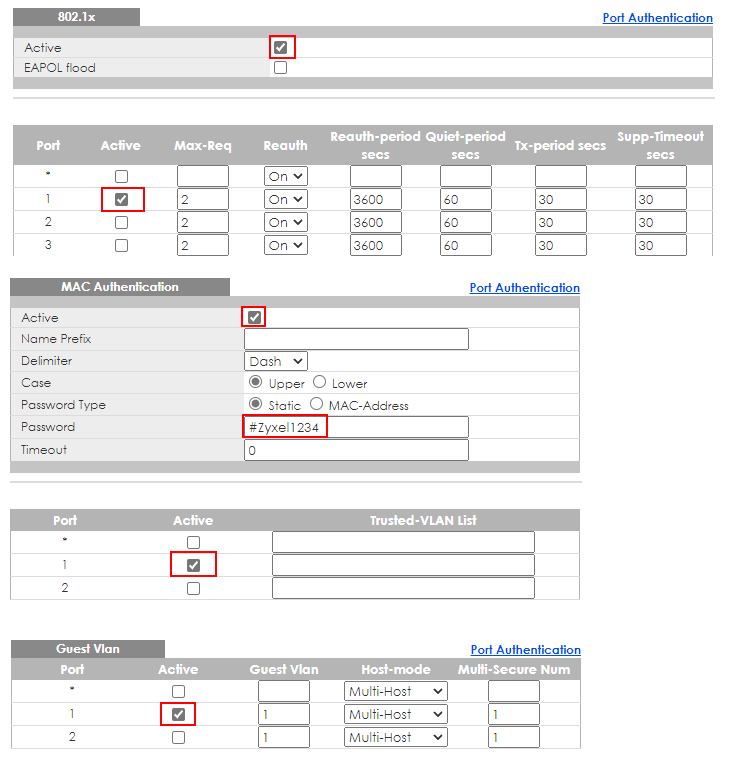

• Configurare 802.1x, l'autenticazione MAC e la VLAN ospite, nonché l'autenticazione composta sulla porta client in

Applicazione avanzata > Autenticazione porta

• Mantenere la modalità di autenticazione composta su "rigorosa" per la porta client

Configurare NPS su Windows Server 2019

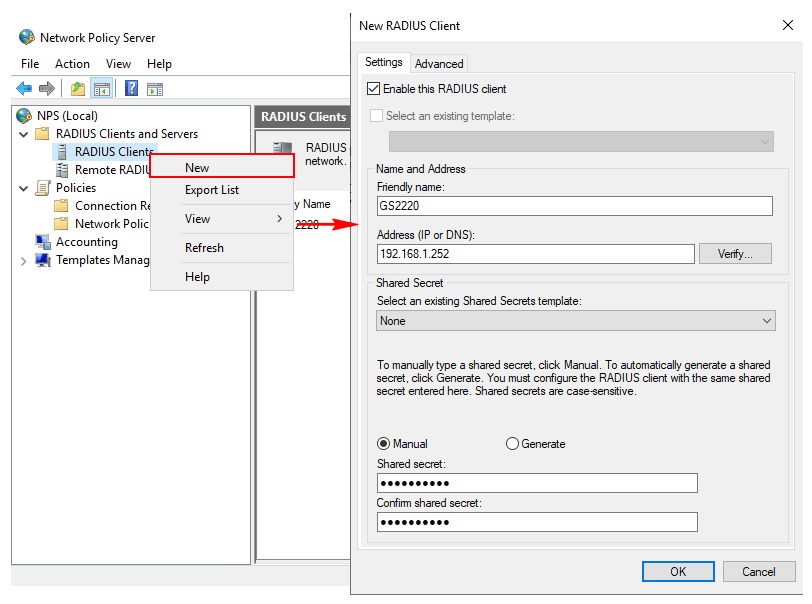

Aprire Network Policy Server e fare clic con il tasto destro del mouse su Client RADIUS > Nuovo, per configurare il nome descrittivo, l'indirizzo IP e il segreto condiviso.

Configurare le politiche di richiesta di connessione (CRP)

• Fare clic con il pulsante destro del mouse suCRP > Nuovo
• Specificare il nome della politica CRP

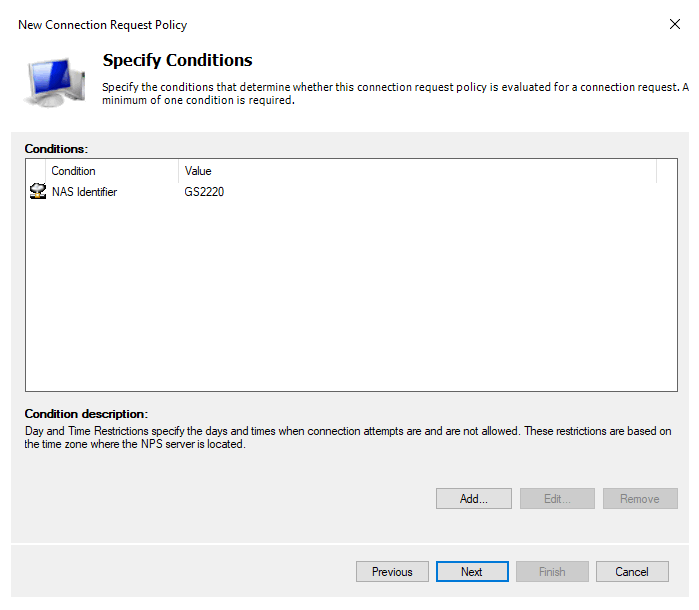

• Specificare le condizioni

Si consiglia di utilizzare l'identificatore NAS (nome host del dispositivo) e l'indirizzo IPv4 del NAS in questa sezione se non si ha familiarità con questa pagina. Inoltre, se si dispone di molti dispositivi che si intende aggiungere ai client RADIUS, è possibile utilizzare il simbolo * per evitare di aggiungere molte condizioni per una CRP, ad esempio "GS22*" o "192.168*".

• Specificare Inoltro richiesta di connessione > Avanti
• Specificare i metodi di autenticazione > Avanti
• Configura le impostazioni > Avanti
• Controlla tutto ciò che hai appena configurato e fai clic su Fine.

Configurare i criteri di rete

• Fai clic con il pulsante destro del mouse su Criteri di rete > Nuovo
• Specificare il nome della politica di rete

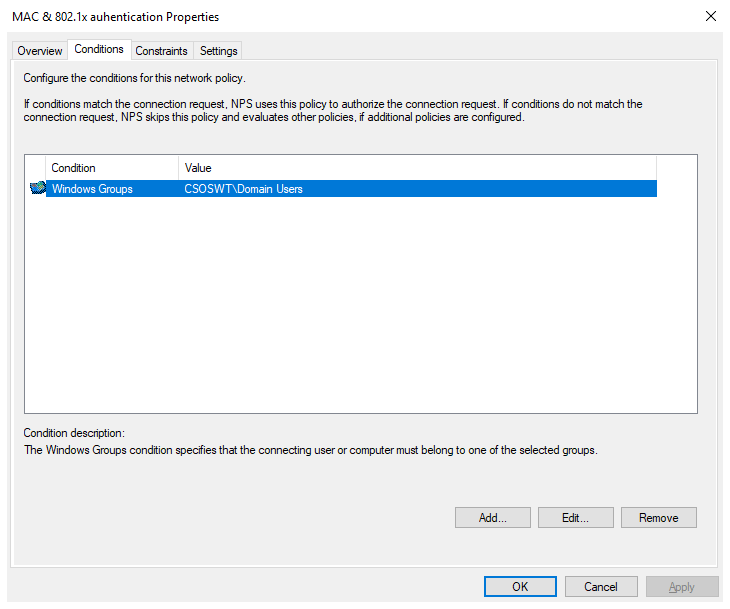

• Specificare le condizioni > Aggiungi > scegliere Gruppi Windows

• Specificare i permessi di accesso > Avanti

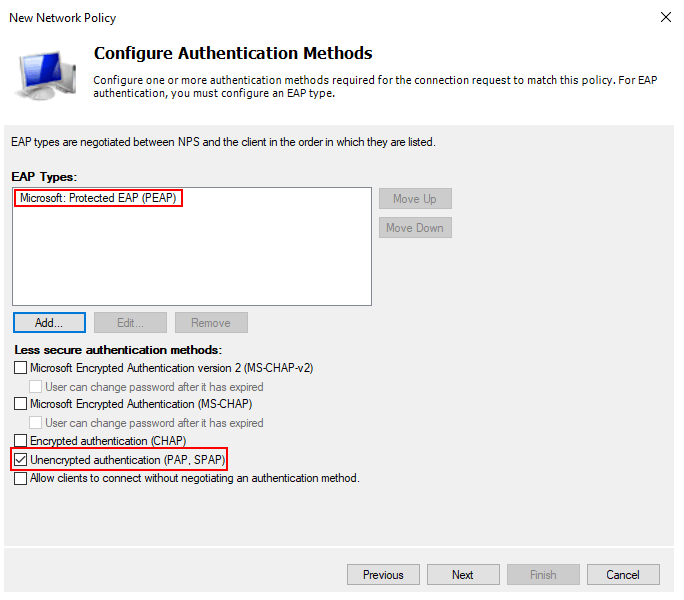

• Configurare i metodi di autenticazione

• Configurare i vincoli > Avanti

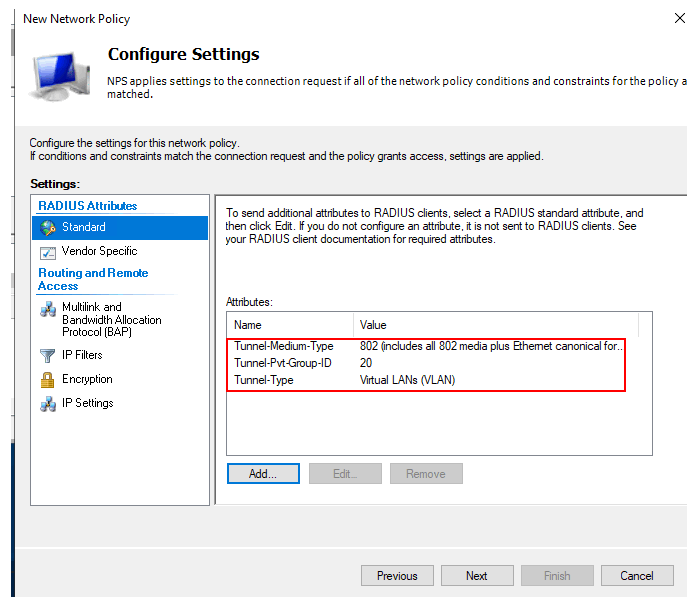

• Configurare le impostazioni.

• Controlla tutto ciò che hai configurato e fai clic su Fine.

Configurare l'account utente/dispositivo su Windows Server 2019

• Apri Utenti e computer di Active Directory
• Fai clic con il pulsante destro del mouse sul dominio > Nuovo > Utente
• Crea account per l'autenticazione 802.1x e MAC

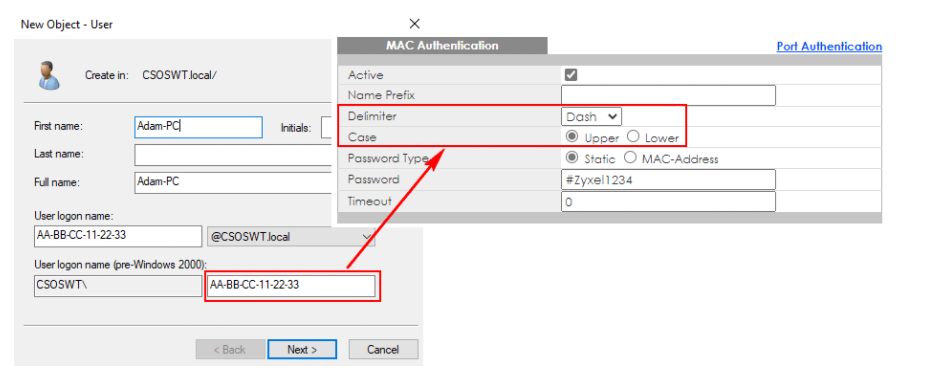

Avviso:per l'utente con autenticazione MAC, il nome di accesso dell'utente deve essere inserito esattamente nello stesso formato specificato nella pagina di autenticazione MAC di switch.

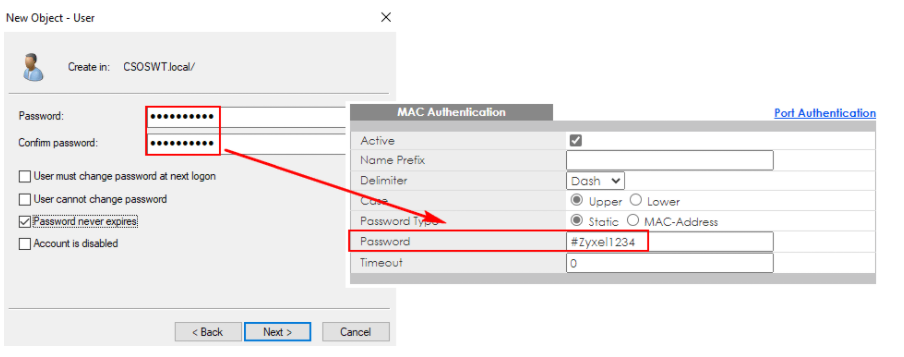

• Inoltre, anche la password dell'utente deve corrispondere all'impostazione di switch.

Verifica

• Il client supera l'autenticazione composta; ottiene l'indirizzo IP della VLAN dati

• Il client non supera l'autenticazione composta; ottiene l'indirizzo IP della VLAN Guest

Nota:


1. Assicurarsi che il server DHCP funzioni nella rete.
2. L3 switch dovrebbe abilitare DHCP Smart Relay e puntare al server DHCP.
3. Se il server NPS è installato in una macchina virtuale e il servizio NPS non funziona nonostante sia in esecuzione, è necessario arrestare e riavviare il servizio NPS.
