Avviso importante: |

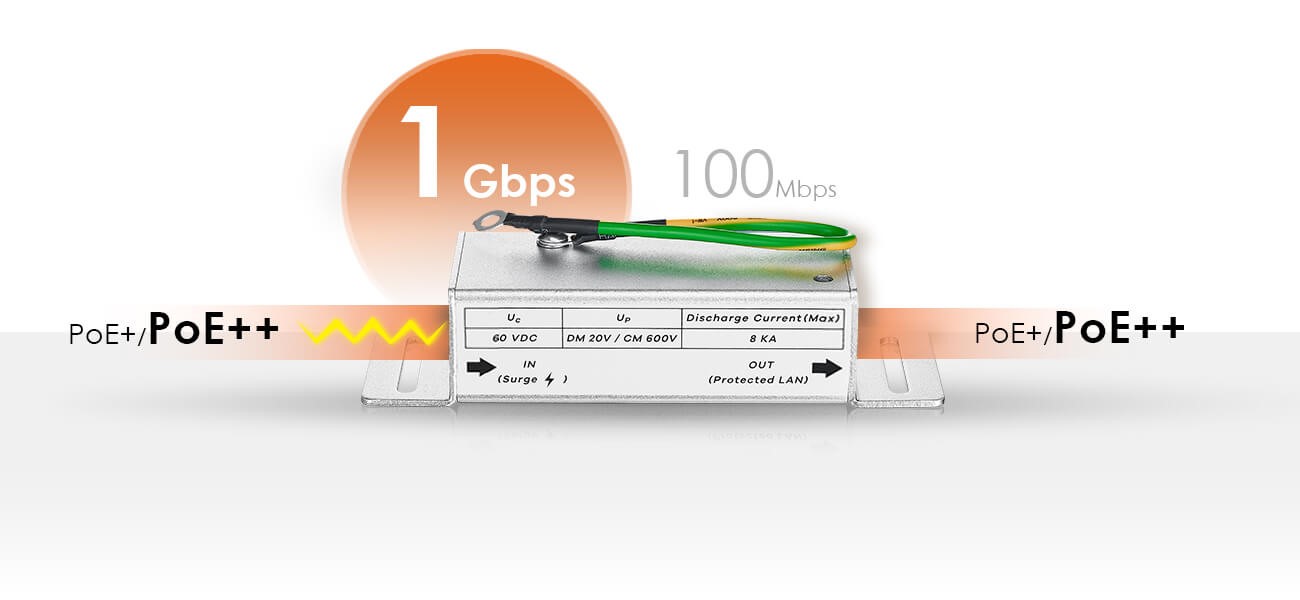

Il limitatore di sovratensione Ethernet SUPERGO-GE (SURGEPRO-GE) è progettato per proteggere le apparecchiature di rete commerciali dalle interferenze elettriche, garantendo la sicurezza dei dati e prolungando la durata del dispositivo. Questa guida fornisce istruzioni facili da seguire per installare e massimizzare i vantaggi di questo dispositivo essenziale.
Esclusione di responsabilità!
Questo articolo offre una panoramica generale della serie e potrebbe non essere applicabile in modo uniforme a tutti i modelli e versioni software/firmware. Prima di acquistare o utilizzare il dispositivo, consultare la documentazione specifica del modello/versione o contattare il supporto tecnico per ottenere informazioni precise.
Vantaggi:
- Protegge le reti ad alta velocità da sovratensioni e scariche elettrostatiche.
- Soluzione economica per la protezione dei dispositivi Ethernet.
- Compatibile con dispositivi Power-over-Ethernet (PoE) e non PoE.
- Supporta velocità di connessione fino a 1 Gbps.

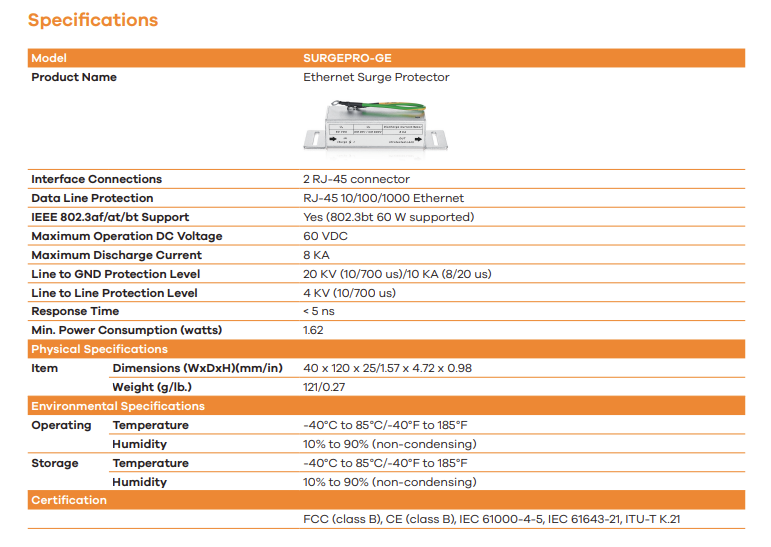

Specifiche:
Note importanti:
- Assicurarsi che la direzione dell'installazione sia corretta e che il cavo di terra sia collegato a un terminale di messa a terra per proteggere efficacemente da fulmini e sovratensioni.
- Non collegare i dispositivi Ethernet all'alimentazione durante l'installazione.
- Evitare di sovrapporre i cavi Ethernet collegati a OUT (LAN protetta) e IN (Surge) per evitare il trasferimento di sovratensioni ad alta tensione.
- Assicurarsi che il terminale di messa a terra in loco abbia una resistenza di terra inferiore a 5 ohm o sia conforme alle normative elettriche. In caso di dubbi, consultare un elettricista o le autorità competenti.
La tabella seguente mostra il comportamento del LED di SUPERGO-GE.
| Dispositivo Ethernet | Stato del SUPERGO-GE | LED |
| Con alimentazione PoE | Funzionamento | SPENTO |
| Con alimentazione PoE | Non funzionante, sostituire il SUPERPRO-GE | SU |

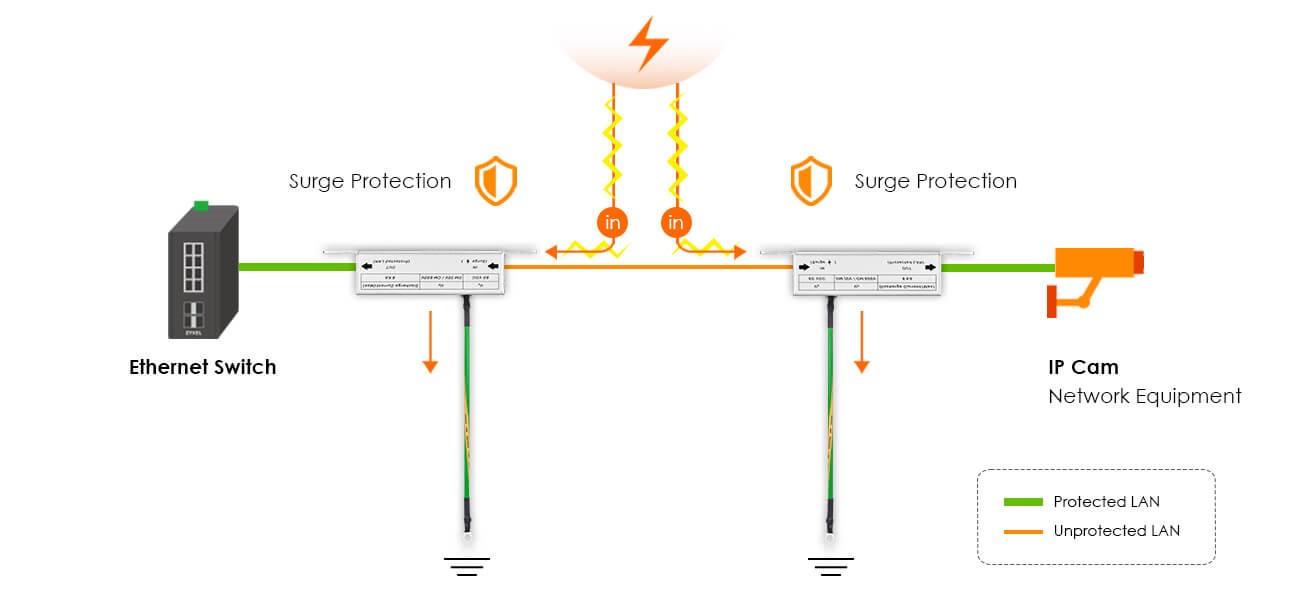

Fasi di installazione:
1. Collegamento a terra:
- Fissare il cavo di terra del SUPERGO-GE a un terminale di messa a terra in loco utilizzando una vite di messa a terra (non inclusa).
2. Collegamento della LAN protetta:
- Collegare un cavo Ethernet (meno di 20 cm) dalla porta OUT del SUPERGO-GE al dispositivo Ethernet da proteggere.
3. Collegamento delle sovratensioni:
- Utilizzare un cavo Ethernet per collegare entrambe le porte IN di SUPERGO-GE.
Seguendo queste linee guida per l'installazione, è possibile proteggere efficacemente le apparecchiature di rete e garantire la continuità delle operazioni aziendali con il limitatore di sovratensione Ethernet SUPERGO-GE.
In caso di ulteriori domande, non esitate a consultare la scheda tecnica per ulteriore assistenza:
