Guida all'installazione in rack Zyxel: supporto di installazione da 19" per i firewall Switches e della serie H

Questo articolo spiega come i firewall Zyxel e switches supportano l'installazione in un rack standard da 19 pollici, concentrandosi sui diversi modelli e fattori di forma. Spiega se le staffe per il montaggio su rack ("orecchie") sono incluse o devono essere acquistate separatamente, come identificare i dispositivi montabili su rack e come verificare le opzioni di montaggio nella documentazione ufficiale Zyxel.


Nota: queste sono indicazioni generali. Controlla sempre la scheda tecnica o la guida all'installazione del tuo modello specifico.

Concetto chiave

Larghezza standard del rack da 19":

• 482,6 mm

Se il dispositivo è più piccolo, si utilizzano delle staffe di montaggio per estenderlo fino alla larghezza totale.

Come determinare il tipo di montaggio in base alla larghezza del dispositivo

Calcolo delle dimensioni delle alette

Utilizzare questa formula:

(482,6 mm − larghezza del dispositivo) / 2

Questo dà la dimensione approssimativa di un'aletta del rack.

Note importanti

• La dimensione dell'aletta è solo una stima
• La posizione e la forma dei fori possono variare
• Utilizzare sempre i kit rack originali Zyxel, quando possibile

È inoltre possibile utilizzare supporti universali, ma solo dopo averne verificato la compatibilità: Come trovare accessori e ricambi Zyxel

Firewall

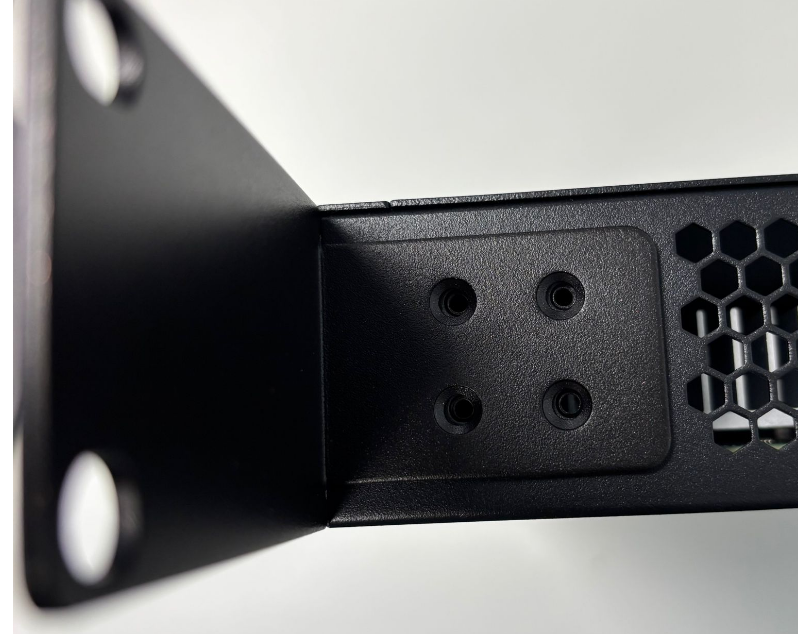

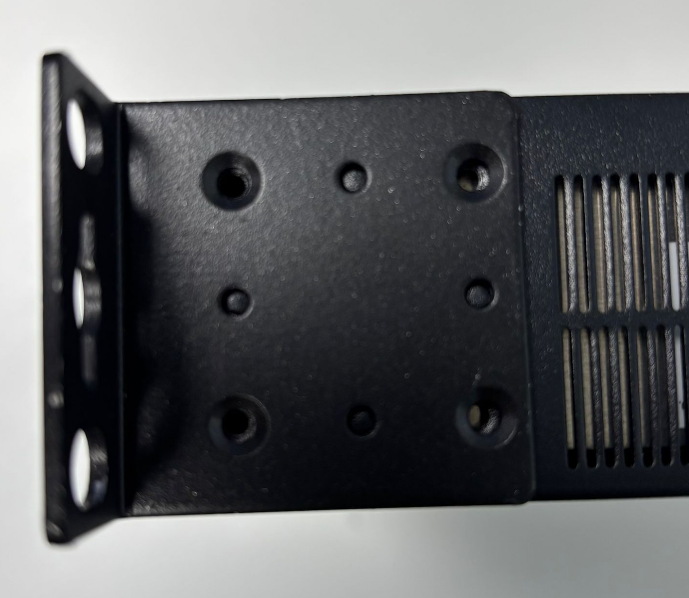

USG FLEX 500H / USG FLEX 700H

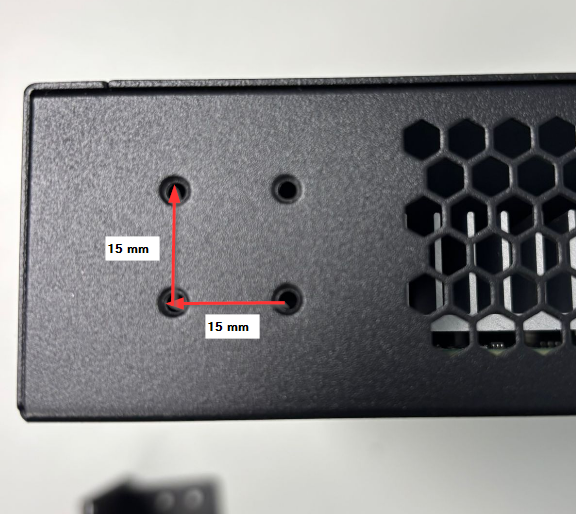

USG FLEX 200H / HP

Switch

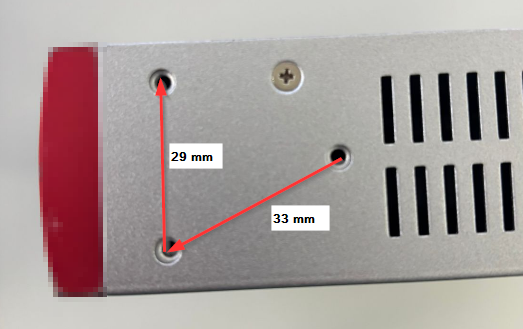

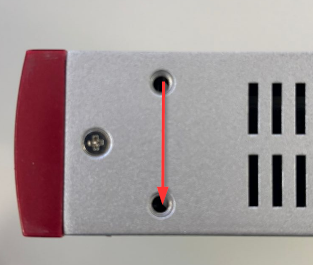

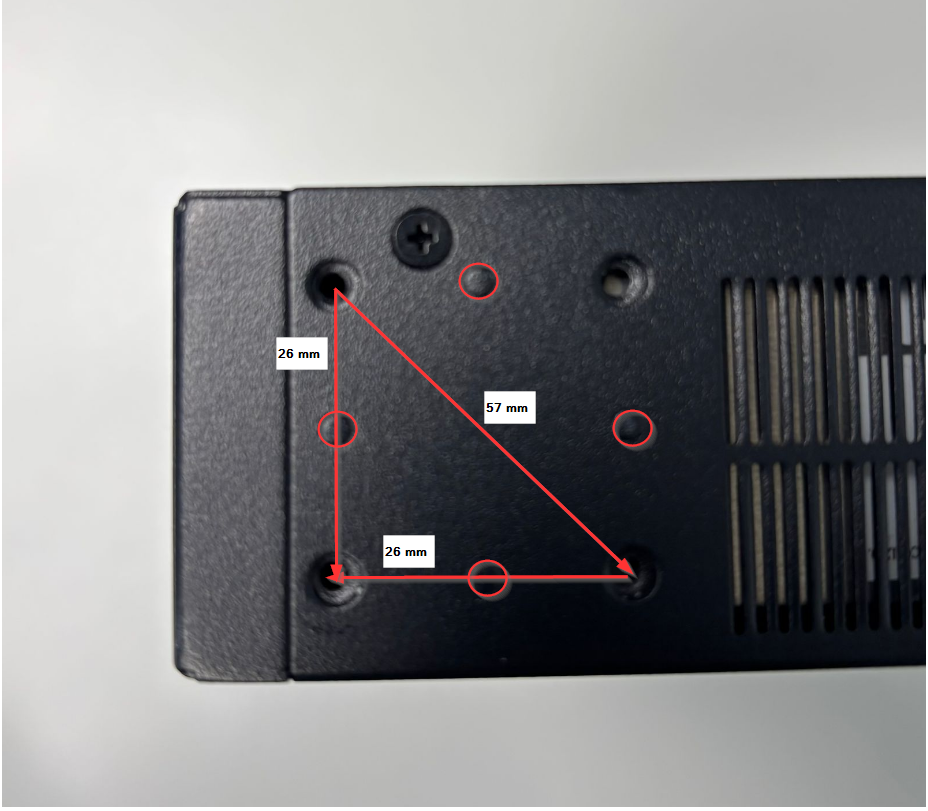

Zyxel switches può avere due diversi schemi di fori di montaggio. Entrambe le opzioni sono illustrate nelle immagini con le relative dimensioni.

Nella tabella sottostante sono riportate le informazioni su quali modelli switches possono essere montati su rack e quali no. Sono inoltre indicate le dimensioni del dispositivo e quelle di montaggio.
