In dit artikel beschrijven we welke consolekabel je het beste kunt gebruiken om verbinding te maken met een toegangspunt en geven we stap-voor-stap instructies voor het maken van een verbinding met PuTTY of Tera Term.
Geschikte kabel
De USB TTL kabel is de kabel met vier pinnen waaronder een pin met een driehoek icoon, sluit de USB TTL kabel aan op AP door de consolekabel pin met een driehoek in de plaats van de AP console pin met een driehoek icoon (pin 1).
De USB TTL-kabel ziet er uit zoals op de afbeelding hieronder, volg de pindefinitie van de console-header van Zyxel:
- Pin1 NA (leeg laten)
- Pin3 Groen (TX)
- Pin2 Wit (RX)
- Pin4 Zwart (GND)
- Vergeet niet om de rode pin niet aan te sluiten op de consolepin van Zyxel.
Aansluiten
- Sluit de kabel aan op uw toegangspunt zoals beschreven in de vorige stap.
- Start de toepassing (in ons voorbeeld gebruiken we Tera Term)

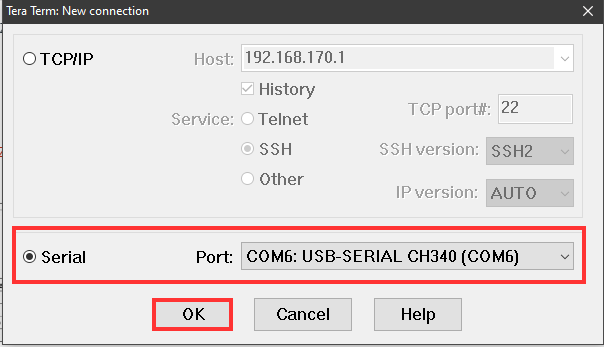

- Stel "Serial" in en kies de poort waarop de kabel is aangesloten, zoals in de afbeelding hieronder.
- Klik in het Tera Term-venster dat wordt geopend op "Setup".
- Selecteer - Seriële poort
- Stel 115200 in het veld "Speed" in
- Klik op "New settings.

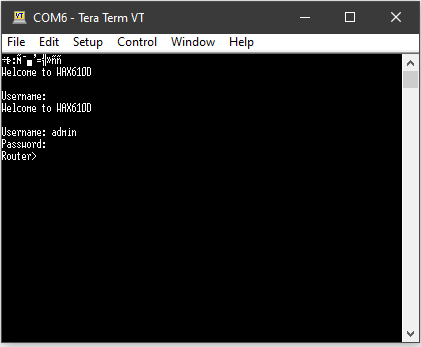

- In het nieuw geopende consolevenster kan het nodig zijn om op "Enter" te drukken om de verbinding te vernieuwen en te zien dat de verbinding met het toegangspunt succesvol was.
- Voer nu de gebruikersnaam en het wachtwoord voor het toegangspunt in.
Instructies voor CLI-commando's zijn te vinden op de downloadpagina voor elk apparaat in onze downloaddatabase.
