Simple Network Management Protocol (SNMP) is een protocol voor toepassingslagen dat wordt gebruikt om TCP/IP-gebaseerde apparaten te beheren en te controleren. SNMP wordt gebruikt om beheerinformatie uit te wisselen tussen het netwerkbeheersysteem (NMS) en een netwerkelement (NE).
Een SNMP beheerd netwerk bestaat uit twee hoofdcomponenten: Agenten en een Manager.
Een agent is een beheersoftwaremodule die zich in een beheerde schakelaar (de schakelaar) bevindt. Een agent vertaalt de lokale beheerinformatie van de beheerde switch in een vorm die compatibel is met SNMP.
Bovendien bevat het objectvariabelen/beheerde objecten die elk stukje informatie definiëren dat over een Switch moet worden verzameld. Voorbeelden van variabelen zijn het aantal ontvangen pakketten, de status van de knooppoort enzovoort. Een Management Information Base (MIB) is een verzameling beheerde objecten. SNMP laat een manager en agents communiceren om toegang te krijgen tot deze objecten.
De manager is de console waarmee netwerkbeheerders netwerkbeheerfuncties uitvoeren. Hij voert toepassingen uit die beheerde apparaten besturen en controleren.
Daarnaast kan hij de switch beheren en bewaken via het netwerk via SNMP versie één (SNMPv1), SNMP versie 2c of SNMP versie 3.
1) SNMP configureren
Deze tutorial toont je hoe je een basis SNMP-configuratie instelt op onze switches.

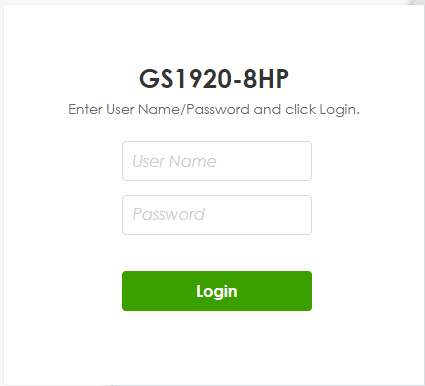

1. Ga naar je apparaat door het IP-adres in de adresregel van de browser in te voeren en in te loggen met het wachtwoord van het apparaat.
2. Klik op het dashboard op de Quick Link SNMP Status
3. Selecteer hieronder de gewenste SNMP-versie en configureer vervolgens de Get, Set en Trap Community volgens je SNMP-beheersoftware (standaard: public)
5. Configureer een Trapbestemming zodat je schakelaar Traps (meldingen) kan verzenden naar SNMP-managementsoftware met een door de gebruiker geconfigureerde trapgroep en klik vervolgens op "Toepassen".
6. Ga naar:
Trap Group scherm om de types SNMP-traps te specificeren die naar de SNMP-manager moeten worden gestuurd en gebruik dan het Trap Port scherm om te selecteren welk type Trap Group op welke poort van de schakelaar wordt ontvangen.
8. Als u SNMPv3 gebruikt, moet u hieronder enkele gebruikersspecifieke parameters configureren
9. Om een gebruiker aan te maken, moet je naar het scherm SNMP-gebruiker gaan en de gebruiker daar toevoegen
Navigeer vervolgens naar:
dyn_repppp_1
2) SNMP configureren op oudere GUI
Deze tutorial toont je hoe je een basis SNMP configuratie instelt op onze switches.

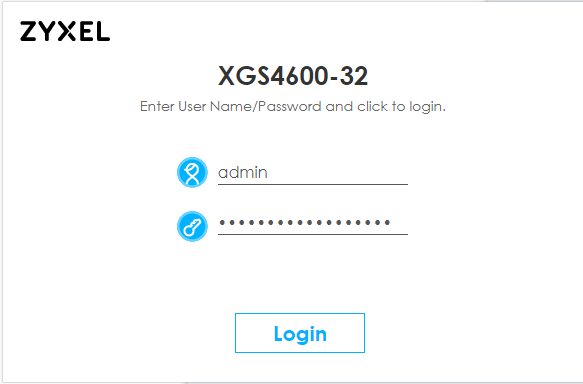

1. Ga naar je apparaat door het IP-adres in de adresregel van de browser in te voeren en in te loggen met het wachtwoord van het apparaat.

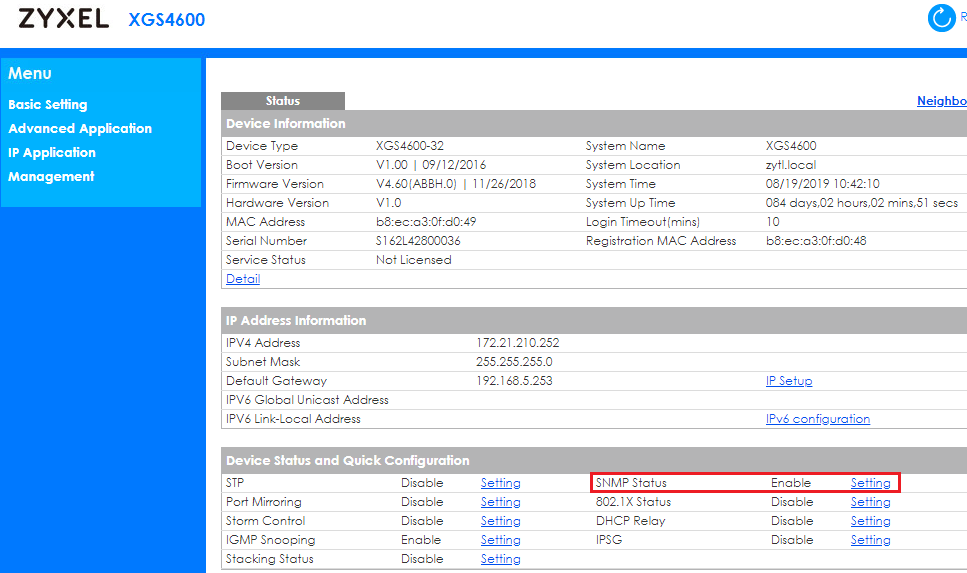

2. Klik op het dashboard op de Snelle link SNMP-status > Instelling

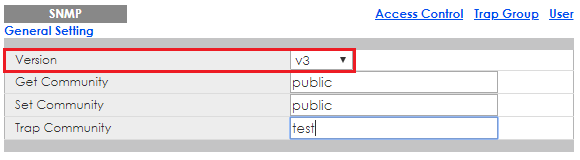

3. Selecteer hier de SNMP-versie die je wilt gebruiken
4. Configureer de Get, Set en Trap Community volgens je SNMP-beheersoftware (standaard: public)
5. Configureer een Trapbestemming zodat je schakelaar Traps (meldingen) kan verzenden naar SNMP-managementsoftware met een door de gebruiker geconfigureerde trapgroep en klik vervolgens op "Toepassen".
6. Ga naar het scherm Trap Group om de types SNMP-traps te specificeren die naar de SNMP-beheerder moeten worden gestuurd
7. Gebruik het scherm Trap Port om te selecteren welk type Trap Group wordt ontvangen op welke poort van de switch
8. Als u SNMPv3 gebruikt, moet u enkele gebruikersspecifieke parameters configureren
9. Om een gebruiker aan te maken, moet u naar het scherm SNMP-gebruiker gaan en de gebruiker daar toevoegen
