In dit artikel wordt uitgelegd hoe Zyxel-firewalls en switches de installatie in een standaard 19-inch rack ondersteunen, met de nadruk op verschillende modellen en formaten. Het behandelt of beugels voor rackmontage (“ears”) zijn meegeleverd of apart moeten worden aangeschaft, hoe u apparaten voor rackmontage kunt herkennen en hoe u de montageopties kunt controleren in de officiële documentatie van Zyxel.


Opmerking: Dit zijn algemene richtlijnen. Raadpleeg altijd het gegevensblad of de installatiehandleiding voor uw specifieke model.

Belangrijk concept

Standaard 19-inch rackbreedte:

  • 482,6 mm

Als het apparaat smaller is, worden rack-oogjes gebruikt om het op te vullen tot de volledige breedte.

Hoe bepaal je het montagetype op basis van de breedte van het apparaat

Breedte van het apparaat Montagetype
< 250 mm Alleen plank / bureau
250–430 mm Rackmontage met verlengde bevestigingsbeugels
≥ 430 mm Standaard 19"-rackmontage

Berekening van de afmetingen van de uitlopers

Gebruik deze formule:

(482,6 mm − breedte van het apparaat) / 2

Dit geeft de geschatte afmeting van één rackoor.

Belangrijke opmerkingen

  • De afmeting van de oor is slechts een schatting
  • De posities en vorm van de gaten kunnen variëren
  • Gebruik waar mogelijk altijd originele Zyxel-rackkits

Gebruik ook universele bevestigingen, maar controleer eerst of deze compatibel zijn: Hoe vindt u Zyxel-accessoires en vervangende onderdelen

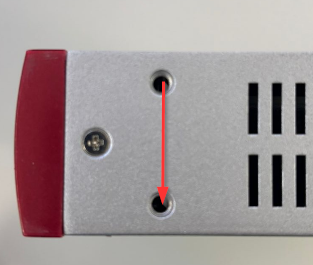

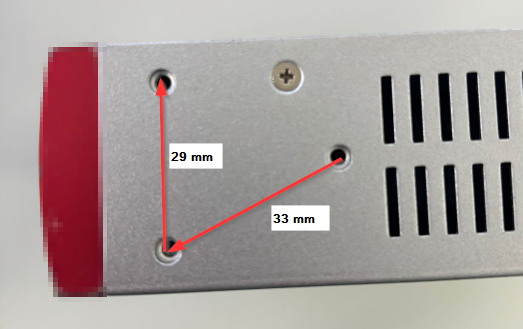

Firewall

USG FLEX 500H / USG FLEX 700H
USG FLEX 200H / HP
Model Rack-monteerbaar Rackkit 19 inch inbegrepen Afmetingen apparaat (B × D × H, mm) Afmetingen rackkit per zijde (mm)
USG FLEX 50H / HP Nee Nee 216 × 143 × 33 Bureaubladapparaat
USG FLEX 100H / HP Nee Nee 216 × 143 × 33 Tafelmodel
USG FLEX 200H / HP Ja Ja 272 × 187 × 36 ~105 mm
USG FLEX 500H Ja Ja 300 × 182 × 43,5 ~91 mm
USG FLEX 700H Ja Ja 430 × 250 × 43,5 ~26 mm

Switch

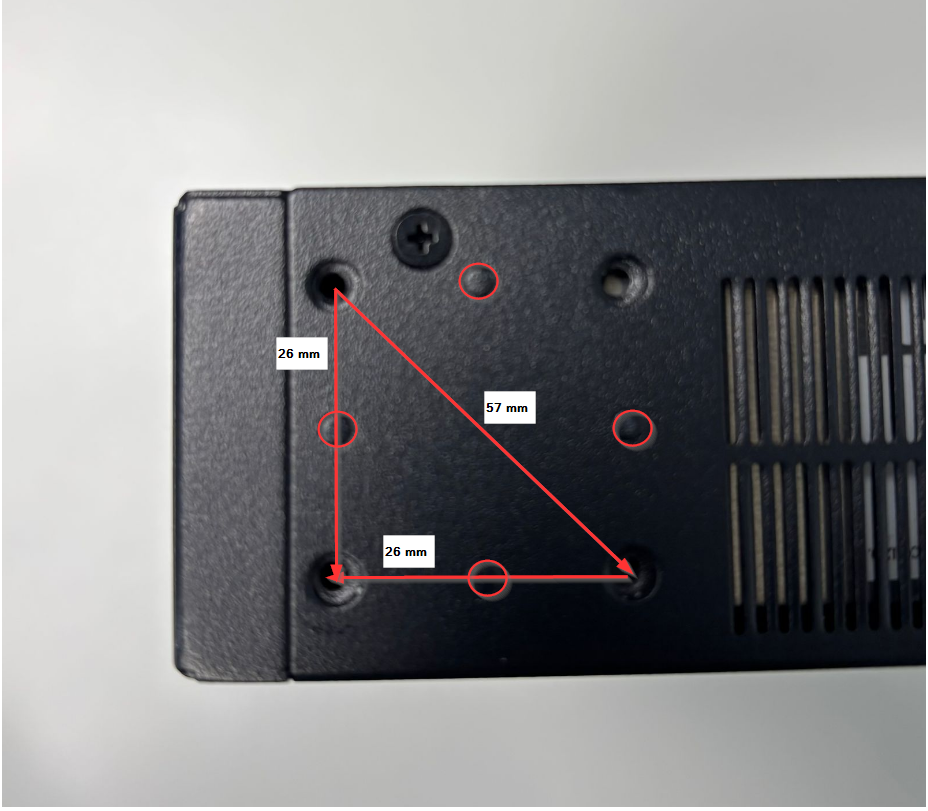

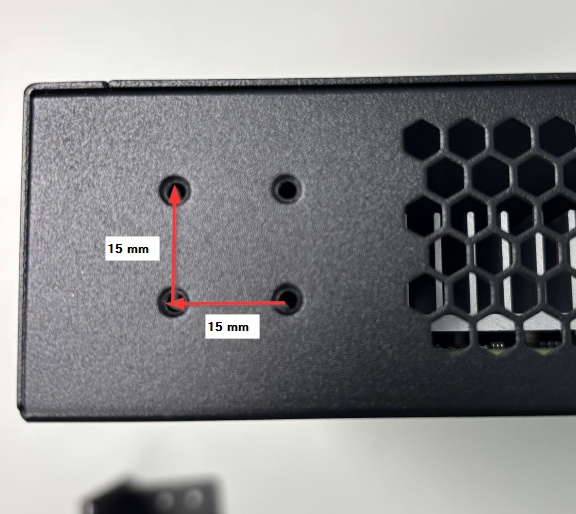

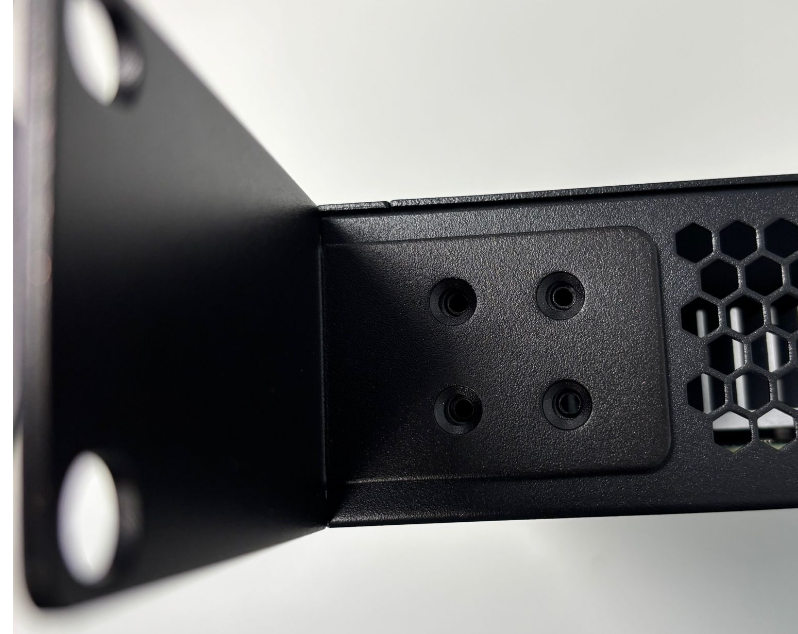

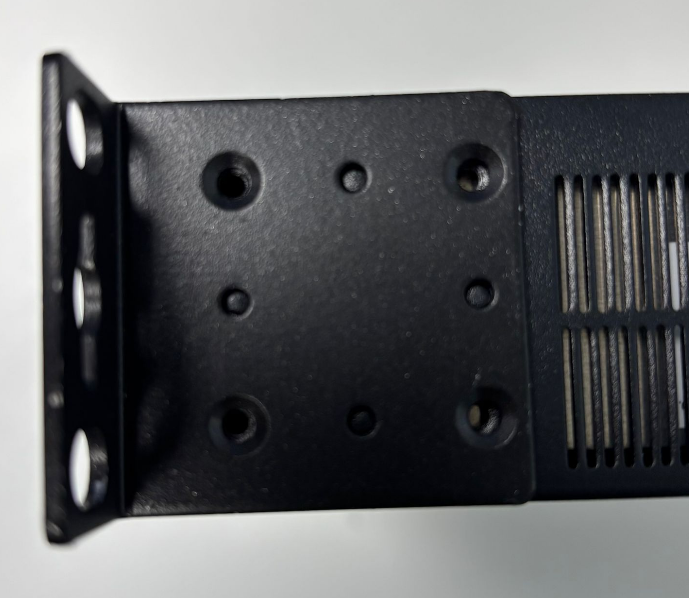

De Zyxel switches kan twee verschillende bevestigingsgatenpatronen hebben. Beide opties worden in de afbeeldingen met afmetingen getoond.

In de onderstaande tabel vindt u informatie over welke switches in een rack gemonteerd kan worden en welke niet. Ook worden de afmetingen van het apparaat en de montageafmetingen weergegeven.

Model Geschikt voor rackmontage Rackkit 19 inch inbegrepen Afmetingen apparaat (B×D×H, mm) Afmetingen 19-inch rackkit per zijde (mm)
GS1100-24ES Ja Ja 280 x 126 x 44 ~101,3 mm
GS1900-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1915-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1100-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1350-12HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10 Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS1920-8HPV2 Ja Nee 267 x 162 x 44 ~107,8 mm
GS1900-24 Ja Ja 440 x 131 x 44 ~26 mm
GS1900-48 Ja Ja 440 x 200 x 44 ~26 mm
GS1920-48V2 Ja Ja 440 x 200 x 44,5 ~26 mm
GS2220-50 Ja Ja 440 x 200 x 44,5 ~26 mm
XGS1935-28 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-28HP Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52HP Ja Ja 440 x 270 x 43 ~26 mm
GS1920-24V2 Ja Ja 441 x 131 x 44 ~26 mm
GS2220-28 Ja Ja 441 x 131 x 44 ~26 mm
GS1350-26HP Ja Ja 441 x 270 x 44 ~26 mm
GS1920-24HPV2 Ja Ja 441 x 270 x 44 ~26 mm
GS1920-48HPV2 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-52 Ja Ja 441 x 270 x 44 ~26 mm
XMG1930-30 Ja Ja 441 x 270 x 44 ~26 mm
GS2220-28HP Ja Ja 441 x 270 x 44 ~26 mm
GS2220-50HP Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30 Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30F Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-54 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28HP Ja Ja 441 x 330 x 44 ~26 mm
XGS1930-52HP Ja Ja 441 x 330 x 44 ~26 mm
XMG1930-30HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-28HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-52HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-30HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54FP Ja Ja 441 x 330 x 44 ~26 mm
XS3800-28 Ja Ja 441 x 360 x 44 ~26 mm
GS1350-18HP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1900-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1915-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-10 Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1935-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12HP Ja Ja 330 x 230 x 44 ~76,3 mm
XMG1915-18EP Ja Ja 330 x 230 x 44 ~76,3 mm
XGS1210-12  Nee Nee 250 x 104 x 27 Tafelmodel
XGS1250-12  Nee Nee 250 x 104 x 27 Desktop-apparaat
GS1900-8 Nee Nee 250 x 104 x 27 Desktop-apparaat
GS1900-8HP Nee Nee 250 x 104 x 27 Desktop-apparaat
GS1900-10HP Nee Nee 250 x 104 x 27 Desktop-apparaat
GS1915-8 Nee Nee 250 x 104 x 27 Desktop-apparaat
GS1915-8EP Nee Nee 250 x 104 x 27 Desktop-apparaat
XMG1915-10E Nee Nee 250 x 104 x 27 Desktop-apparaat
XMG1915-10EP Nee Nee 250 x 104 x 27 Desktop-apparaat
XGS1010-12  Nee Nee 250 x 104 x 27 Desktop-apparaat
GS1100-10HP Nee Nee 250 x 104 x 27 Desktop-apparaat
GS1100-16 Ja Nee 215 x 133 x 42 ~134 mm
GS1100-16S Ja Ja 215,5 x 133 x 44 ~134 mm
GS1200-5 Nee Nee 121 x 75 x 26 Bureauapparaat
GS-105BV3 Nee Nee 121 x 75 x 26 Desktop-apparaat
GS1005HP Nee Nee 121 x 75 x 26 Desktop-apparaat
GS-108BV5 Nee Nee 126 x 51,8 x 24 Desktop-apparaat
GS-108SV2 Nee Nee 138,1 x 67,6 x 28,6 Desktop-apparaat
GS1200-5HPV3 Nee Nee 155 × 85 × 26 Desktop-apparaat
GS1200-8 Nee Nee 155 x 85 x 26 Tafelmodel
GS-108BV3 Nee Nee 155 x 85 x 26 Tafelmodel
XMG-105 Nee Nee 160 x 110 x 26 Tafelmodel
XMG-105HP Nee Nee 160 x 110 x 26 Tafelmodel
MG-105 Nee Nee 160 x 110 x 26 Desktop-apparaat
GS1200-10V3 Nee Nee 193 × 85 × 26 Desktop-apparaat
GS1200-8HPV3 Nee Nee 193 × 85 × 26 Desktop-apparaat
GS1200-5HPV2 Nee Nee 193 x 84 x 26 Desktop-apparaat
GS1350-6HP Nee Nee 193 x 84 x 26 Desktop-apparaat
GS1200-8HPV2 Nee Nee 240 x 105 x 26 Desktop-apparaat
GS1008HP Nee Nee 240 x 105 x 26 Desktop-apparaat
XMG-108 Nee Nee 240 x 105 x 27 Desktop-apparaat
XMG-108HP Nee Nee 240 x 105 x 27 Desktop-apparaat
MG-108 Nee Nee 240 x 106 x 26 Desktop-apparaat
GS-105BV5 Nee Nee 82,5 x 46,8 x 24 Desktop-apparaat
GS-105SV2 Nee Nee 99,1 x 67,6 x 28,6 Desktop-apparaat
