Netwerkschakelaar - RSTP (Rapid-Spanning-Tree-Protocol) configureren in een ringtopologie

Dit voorbeeld toont beheerders hoe ze RSTP (Rapid Spanning Tree Protocol) in de ringtopologie kunnen instellen om netwerkredundantie te implementeren.

RSTP configureren in een ringtopologie

1. RSTP configureren in een ringtopologie

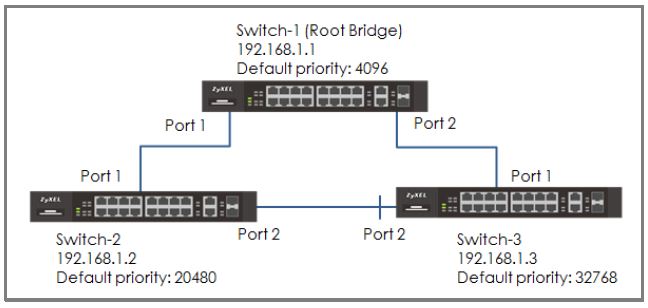

Opmerking! Zorg ervoor dat de link tussen Switch-2 en Switch-3 niet is aangesloten om onbedoelde lussen te voorkomen voordat u de RSTP-instelling voltooit.

1.1 Stel schakelaar-1in

Ga naar de web GUI en ga naar

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

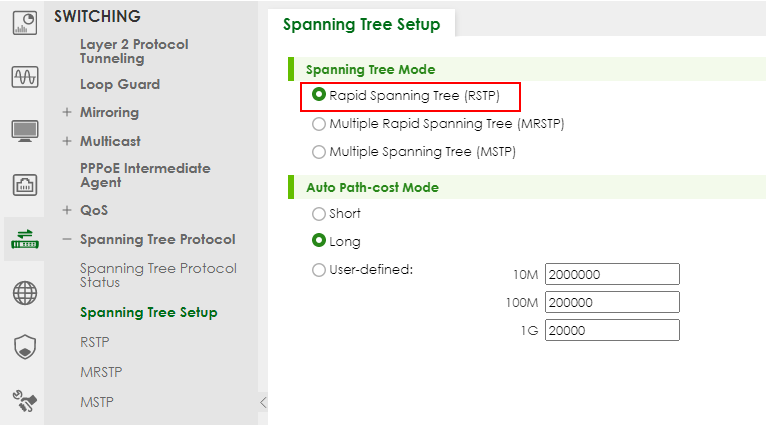

Controleer of de Spanning Tree configuratie Rapid Spanning Tree is. Als dat niet het geval is, selecteer het dan en klik op "Apply".

3. Stel Switch-1 in: Ga naar de web GUI en ga naar:

SWITCHING > Spanning Tree Protocol > RSTP

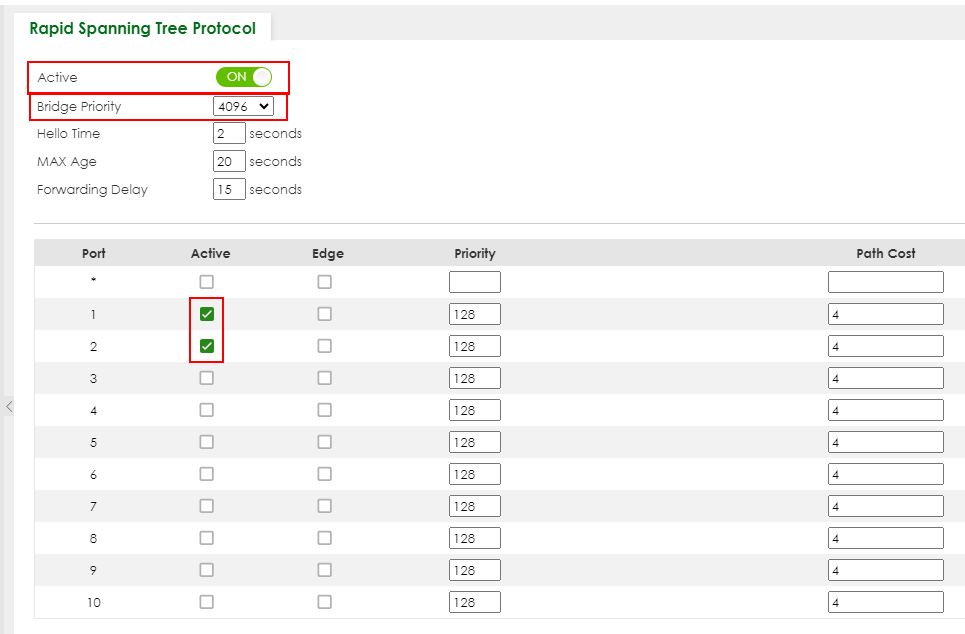

Schakel vervolgens het selectievakje "Active" in. Stel de Bridge Priority = 4096 in. Activeer poort 1, 2. Klik op "Apply"(toepassen).

1.2 Schakelaar-2instellen

1. Ga naar de web GUI en ga naar:

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

Controleer of de Spanning Tree configuratie Rapid Spanning Tree is. Als dat niet het geval is, selecteer het dan en klik op "Apply".

2. Stel RSTP in door te navigeren naar:

SWITCHING > Spanning Tree Protocol > RSTP

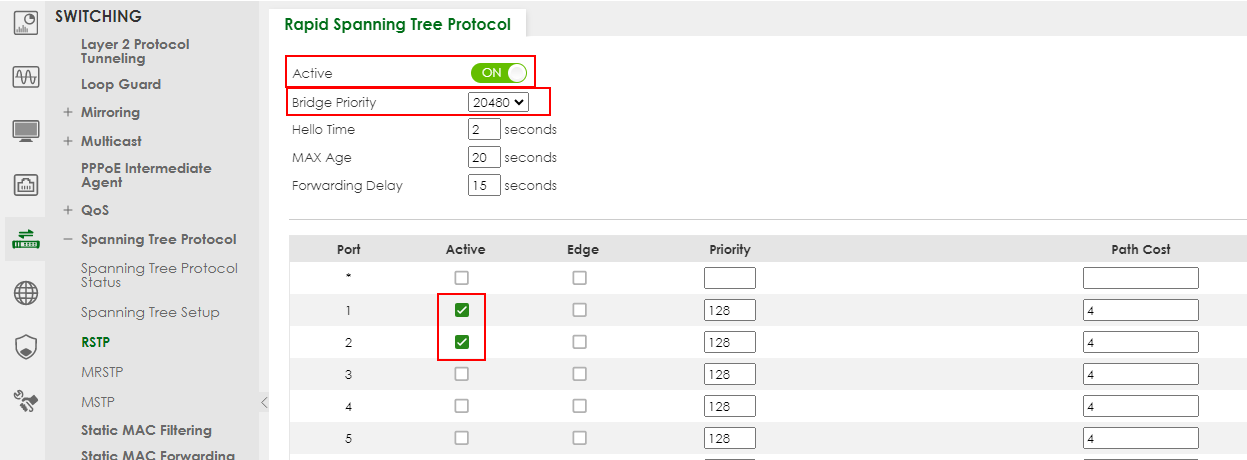

Vink dan het vakje "Active" aan. Stel de Bridge Priority in op 20480. Activeer poort 1, 2. Klik op "Toepassen".

1.3 Schakelaar-3instellen

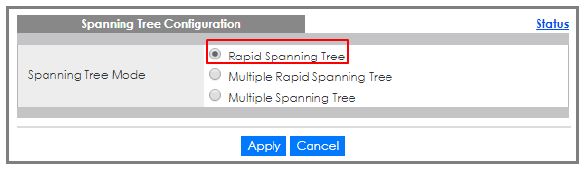

Ga naar de web GUI en ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol > Configuratie. Controleer of de Spanning Tree Configuratie Rapid Spanning Tree is. Als dat niet het geval is, selecteer het dan en klik op "Apply".

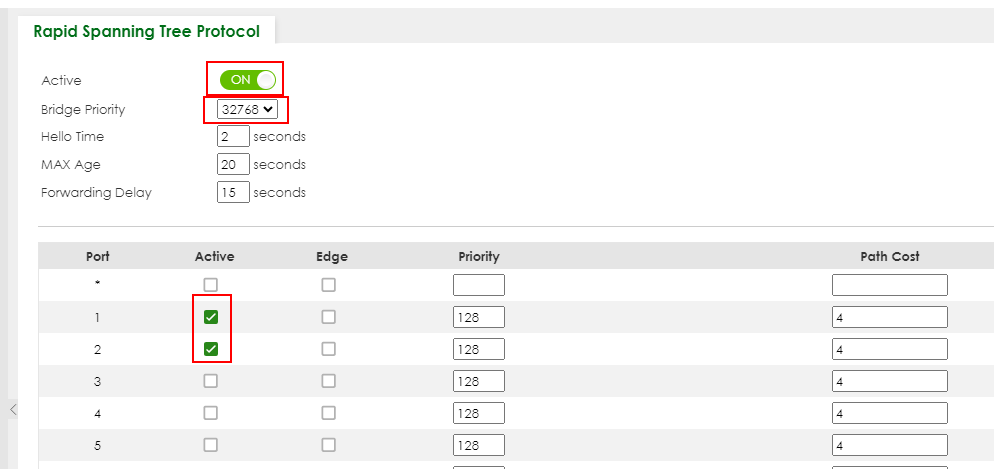

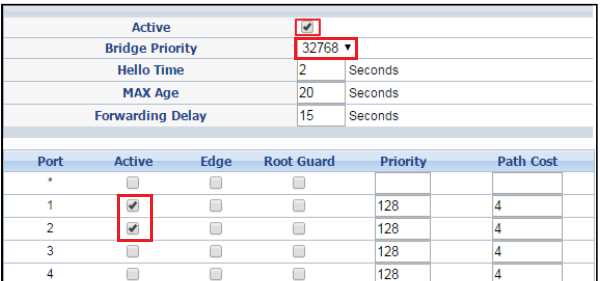

4. Stel Switch-3 in: Ga naar de web-GUI en ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol > RSTP. Vink het vakje "Actief" aan. Stel de Bridge Priority = 32768 in. Activeer poort 1, 2. Klik op "Apply"(toepassen).

1. Verbind ten slotte de link tussen Switch-2 en Switch-3.

1.4 Test het resultaat

• Controleer de status van schakelaar-1:

Ga naar:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

De Root Bridge ID en de Our Bridge ID moeten dezelfde zijn. Dit betekent dat Switch-1 de rootbridge is. Zowel poort 1 als poort 2 moeten in de status FORWARDING staan, terwijl hun beide poortrollen Designated Ports zijn.

* Oude GUI

Controleer de status van schakelaar-2

Ga naar:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

en controleer de poortstatus van Switch-2. Poort 1 zou de rootpoort in FORWARDING-status moeten zijn, terwijl poort 2 een Designated Port zou moeten zijn, ook in FORWARDING-status .


* Oude GUI

Controleer de status van Switch-3

Ga naar Menu > Geavanceerde toepassing > Spanning Tree en controleer de poortstatus van Switch-3. Poort 1 zou de rootpoort moeten zijn in de status FORWARDING , terwijl poort 2 een alternatieve poort is in de status DISCARDING .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) RSTP configureren in een Ringtopologie (oude GUI)

1. Zorg ervoor dat de link tussen Switch-2 en Switch-3 niet verbonden is om onbedoelde lussen te voorkomen alvorens de RSTP setup te voltooien.
2. Stel Switch-1 in: Ga naar de web GUI en ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol > Configuratie. Controleer of de Spanning Tree configuratie Rapid Spanning Tree is. Als dat niet het geval is, selecteer het dan en klik op "Apply".

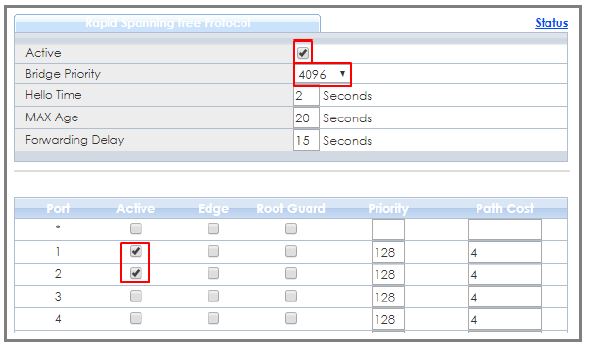

3. Switch-1 instellen: Ga naar de web GUI en ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol > RSTP. Vink het vakje "Actief" aan. Stel de bridge priority in op 4096. Activeer poort 1, 2. Klik op "Toepassen".

4. Switch-2 instellen: Ga naar de web-GUI en ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol > Configuratie. Controleer of de Spanning Tree configuratie Rapid Spanning Tree is. Als dat niet het geval is, selecteer het dan en klik op "Apply" (toepassen).

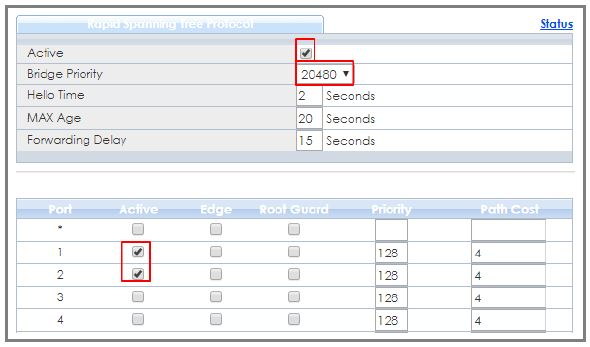

5. Switch-2 instellen: Ga naar de web GUI en ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol > RSTP. Vink het vakje "Actief" aan. Stel de bridge priority in op 20480. Activeer poort 1, 2. Klik op "Toepassen".

6. Switch-3 instellen: Ga naar de web-GUI en ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol > Configuratie. Controleer of de Spanning Tree Configuratie Rapid Spanning Tree is. Als dat niet het geval is, selecteer het dan en klik op "Apply"(toepassen).
7. Switch-3 instellen: Ga naar de web GUI en ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol > RSTP. Vink het vakje "Actief" aan. Stel de Bridge Priority = 32768 in. Activeer poort 1, 2. Klik op "Apply"(toepassen).

8. Verbind ten slotte de link tussen Switch-2 en Switch-3.

2. Test het resultaat

• Controleer de status van Switch-1: Ga naar Menu > Geavanceerde toepassing > Spanning Tree Protocol. De Root Bridge ID en de Our Bridge ID moeten dezelfde zijn. Dit betekent dat Switch-1 de rootbridge is. Zowel poort 1 als poort 2 moeten in de status FORWARDING staan, terwijl hun beide poortrollen Designated Ports zijn.

• Controleer de status van Switch-2: Ga naar Menu > Geavanceerde toepassing > Spanning Tree en controleer de poortstatus van Switch-2. Poort 1 zou de rootpoort moeten zijn in de status FORWARDING , terwijl poort 2 een Designated Port zou moeten zijn in de status FORWARDING .




• Controleer de status van Switch-3: Ga naar Menu > Geavanceerde toepassing > Spanning Tree en controleer de poortstatus van Switch-3. Poort 1 zou de rootpoort moeten zijn in de status FORWARDING , terwijl poort 2 een Alternate Port is in de status DISCARDING .



3. Wat kan er fout gaan?

• Als uw Root Bridge niet het apparaat is dat u verwachtte:

1. Verlaag de Spanning Tree prioriteit van dit apparaat.
2. Verhoog de Spanning Tree prioriteit van de andere apparaten.

• De schakelaar met de LAAGSTE bridgeprioriteit wordt de root bridge. Als de prioriteit gelijk is, zal de schakelaar met het LAAGSTE MAC-adres de rootbridge zijn.
• Als het niet mogelijk is om toegang te krijgen tot het beheer van de schakelaars en de poort-LED's van de schakelaar constant knipperen, kunt u de toegang tot het beheer herstellen door eventuele redundante links te verwijderen of los te koppelen om de ring te verbreken.
  Dit gebeurt vaak voordat Spanning Tree op de apparaten is geconfigureerd of als Spanning Tree verkeerd is geconfigureerd.
