Schakelen - Bandbreedtebeheer configureren [Snelheidslimiet].

Dit voorbeeld toont beheerders hoe ze bandbreedtebeheer kunnen configureren om de verkeerssnelheid te beheren.
We kunnen inkomend verkeer, uitgaand verkeer of beide beperken.

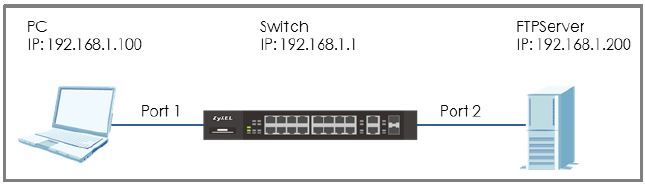

In dit voorbeeld gebruiken we twee computers: FTP Client (PC) en FTP Server (FTPServer).
De PC zal bestanden uploaden of downloaden van de FTP Server.

Configureer bandbreedtecontrole om de verkeerssnelheid te beperken

Opmerking:
Alle netwerk IP-adressen en subnetmaskers worden in dit artikel als voorbeeld gebruikt. Vervang ze door uw werkelijke netwerk IP-adressen en subnetmaskers. Dit voorbeeld is getest met een XGS4600-32 met firmware v4.50.

1) Bandbreedtecontrole configureren

1. Ga naar de web GUI en ga naar

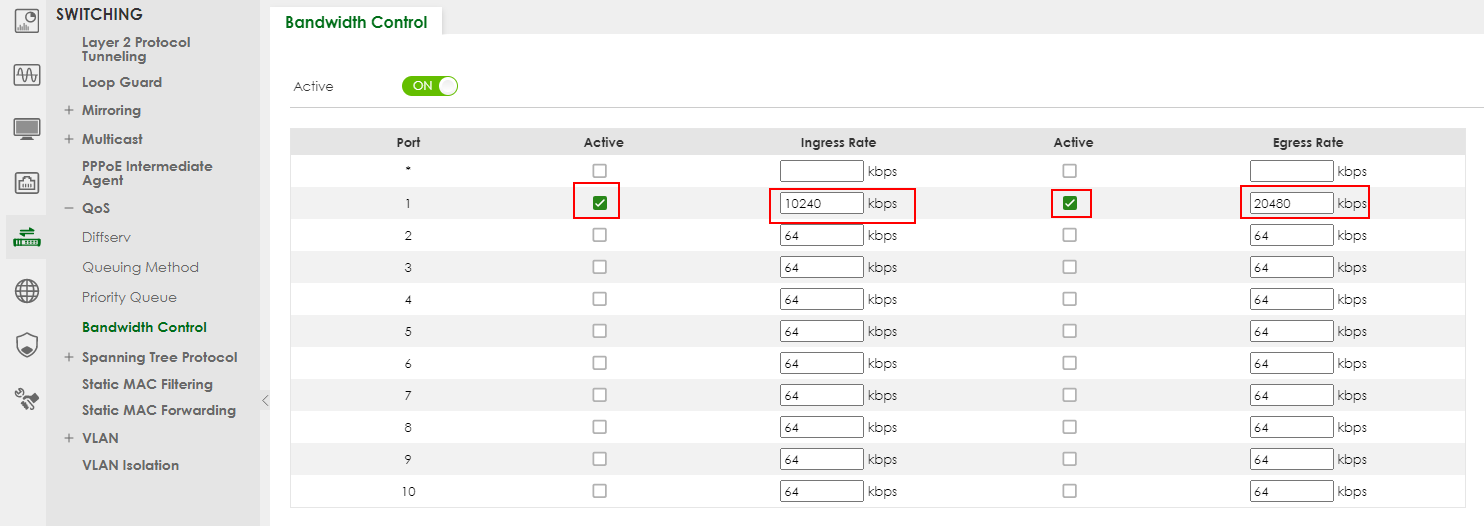

SWITCHING > QoS > Bandwidth Control

2. Vink het vakje "Active" aan. Voer de tarieven in Ingress Rate (uploadlimiet) = 10240 kbps en Egress Rate (downloadlimiet) = 20480 kbps.

Vergeet niet om ook de poort "Active" vakjes aan te vinken. Klik op "Apply"(toepassen)aan het einde.

3. Sla de configuratie op

Test het resultaat

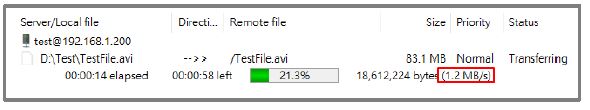

1. Gebruik de pc om een bestand te uploaden naar de FTP-server. De overdrachtsnelheid moet ongeveer 1,25 MB/s (10240 Kbit/s) zijn.

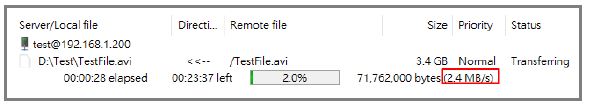

2. Gebruik de pc om een bestand te downloaden van de FTP-server. De overdrachtsnelheid moet ongeveer 2,5 MB/s (20480 Kbit/s) zijn.


Als u problemen ondervindt

Schakel Flow Control in op zowel de switch als de pc.

Een bekend probleem dat we hebben ervaren, is dat de doorvoer van TCP op sommige apparaten onstabiel en onbetrouwbaar kan zijn. Dit komt doordat ingress bandbreedtebeheer (BWM) op sommige apparaten (bijv. Windows computers met minder efficiënte netwerkkaarten) slecht presteert bij het configureren van bandbreedtebeheer (rate limiting) en een onverwacht resultaat kan veroorzaken. Wanneer bandbreedtebeheer is geïmplementeerd, verhoogt het inschakelen van flow control de ingress doorvoer omdat de zendende PC's de venstergrootte niet zullen overschrijden en pakketverlies zullen veroorzaken.

Flowcontrole werkt door pauzesignalen naar de zendende poort te sturen wanneer het buffergeheugen van de ontvangende poort (op de switch) vol is, wat het verkeer regelt zodat het overeenkomt met de instellingen voor bandbreedtecontrole van de ontvangende poort. Flow control moet aan beide kanten ingeschakeld zijn om effect te hebben. Het goede is echter dat de meeste netwerkkaarten in PC's standaard flow control hebben ingeschakeld, waardoor je bevredigende resultaten kunt krijgen door alleen flow control in te schakelen op de switch poorten.

Configureer Flow Control door te navigeren naar:

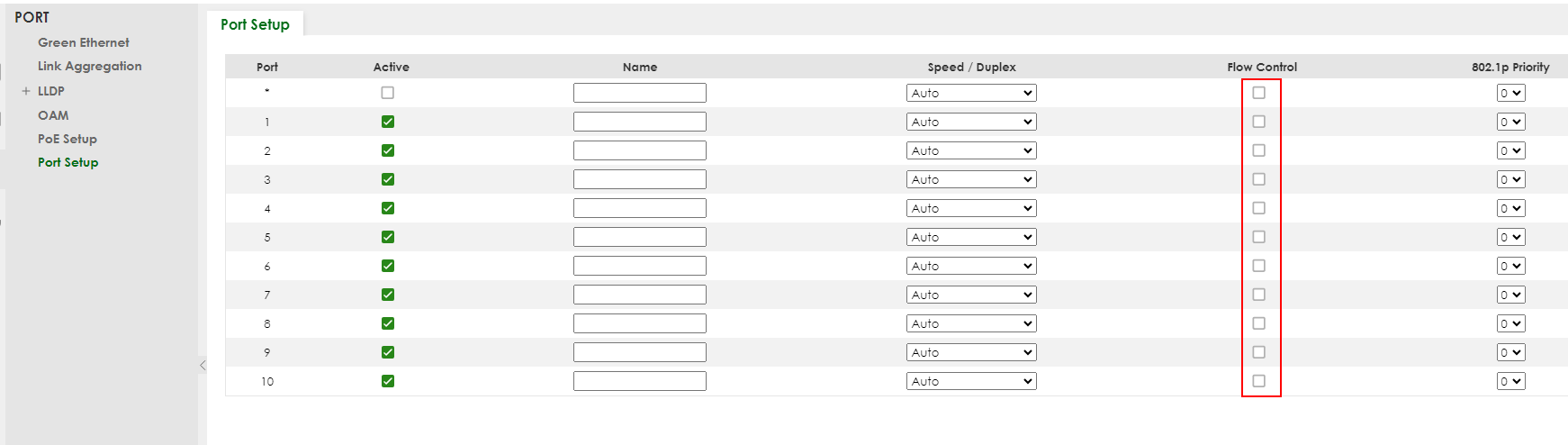

PORT > Port Setup

2) Configureer bandbreedtecontrole op oude GUI

1. Ga naar de web GUI en ga naar

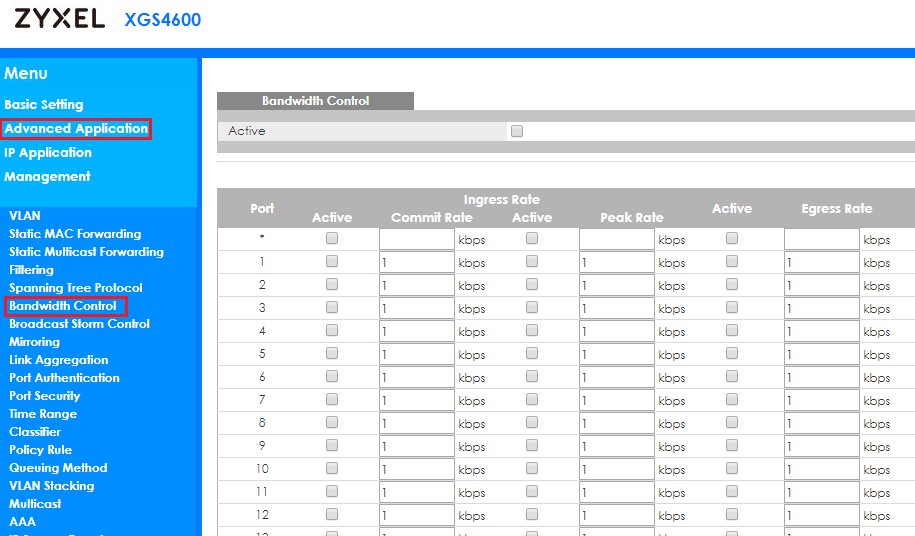

Menu > Advanced Application > Bandwidth Control

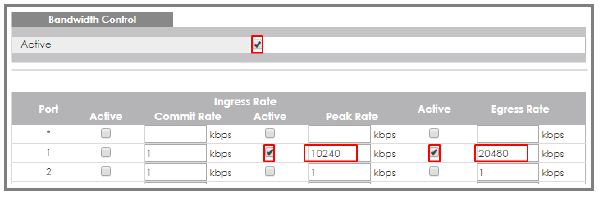

2. Vink het vakje "Active" aan. Voer de tarieven in Ingress Rate (uploadlimiet) = 10240 kbps en Egress Rate (downloadlimiet) = 20480 kbps.

Vergeet niet om ook de poort "Active" vakjes aan te vinken. Klik op "Apply"(toepassen)aan het einde.

Test het resultaat

1. Gebruik de pc om een bestand te uploaden naar de FTP-server. De overdrachtsnelheid moet ongeveer 1,25 MB/s (10240 Kbit/s) zijn.



2. Gebruik de pc om een bestand te downloaden van de FTP-server. De overdrachtsnelheid moet ongeveer 2,5 MB/s (20480 Kbit/s) zijn.


Als u problemen ondervindt

Schakel Flow Control in op zowel de switch als de pc.

Een bekend probleem dat we hebben ervaren, is dat de doorvoer van TCP op sommige apparaten onstabiel en onbetrouwbaar kan zijn. Dit komt doordat ingress bandbreedtebeheer (BWM) op sommige apparaten (bijv. Windows computers met minder efficiënte netwerkkaarten) slecht presteert bij het configureren van bandbreedtebeheer (rate limiting) en een onverwacht resultaat kan veroorzaken. Wanneer bandbreedtebeheer is geïmplementeerd, verhoogt het inschakelen van flow control de ingress doorvoer omdat de zendende PC's de venstergrootte niet zullen overschrijden en pakketverlies zullen veroorzaken.

Flowcontrole werkt door pauzesignalen naar de zendende poort te sturen wanneer het buffergeheugen van de ontvangende poort (op de switch) vol is, wat het verkeer regelt zodat het overeenkomt met de instellingen voor bandbreedtecontrole van de ontvangende poort. Flow control moet aan beide kanten ingeschakeld zijn om effect te hebben. Het goede is echter dat de meeste netwerkkaarten in PC's standaard flow control hebben ingeschakeld, waardoor je bevredigende resultaten kunt krijgen door alleen flow control in te schakelen op de switch poorten.

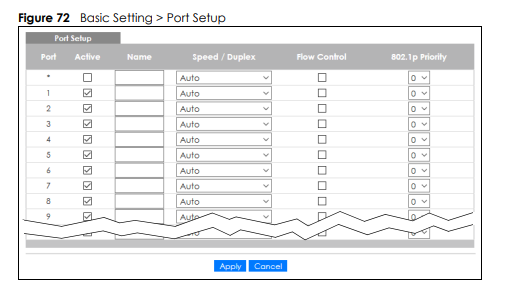

Configureer Flow Control door te navigeren naar "Basisinstellingen -> Poortinstellingen":
