Dit artikel laat zien hoe u stapelen kunt configureren op uw switch. Door de switch samen te stapelen kun je redundantie bereiken in je netwerk voor je servers en andere apparatuur. Dit laat ook zien hoe u uw back-up en master switch kunt configureren, evenals link aggregatie voor uw switches. Inclusief zowel de nieuwe GUI als de oude GUI.

Inleiding tot Switch Stacking

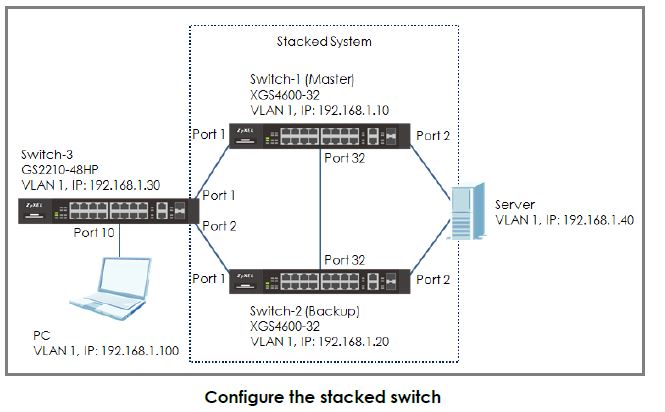

Het voorbeeld laat beheerders zien hoe ze een gestapelde switch kunnen configureren om een hoge serverbeschikbaarheid te garanderen. In dit voorbeeld stapelen we Switch-1 en Switch-2 in één logische switch. Door de switch op elkaar te stapelen, kunnen cliënten de server nog steeds bereiken, zelfs als één switch offline gaat. Dit zorgt voor hoge beschikbaarheid voor servers. Dit voorbeeld instrueert beheerders om alle verbindingen te verbreken voordat de switches worden geconfigureerd om netwerkuitval door broadcast stormen te voorkomen.

Stacking configureren voor Switch 1 & 2

Opmerking: Alle netwerk IP-adressen en subnetmaskers worden in dit artikel als voorbeeld gebruikt. Vervang ze door uw werkelijke netwerk IP-adressen en subnetmaskers. Dit voorbeeld is getest met XGS3800-28 (Firmwareversie: V4.80) en GS2220-50HP (Firmwareversie: V4.80).

Switch-1instellen

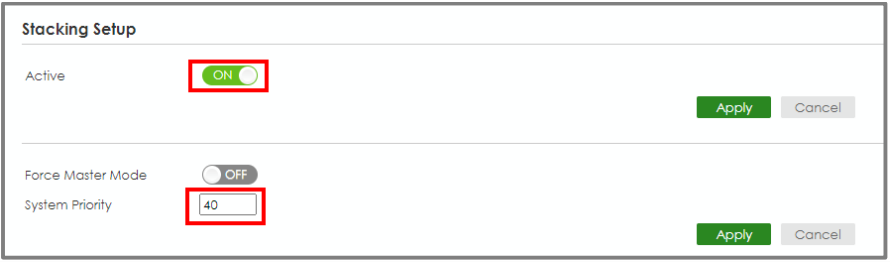

Ga naar de web-GUI en ga naar Menu > System > Stacking > Stacking Setup. Voer de systeemprioriteit in (hoe hoger het getal, hoe hoger de prioriteit om een master te worden) en klik op "Apply" (toepassen). Schakel de instelling Actief in en klik op "Toepassen".

Switch-1 wordt opnieuw opgestart.

Switch-2instellen

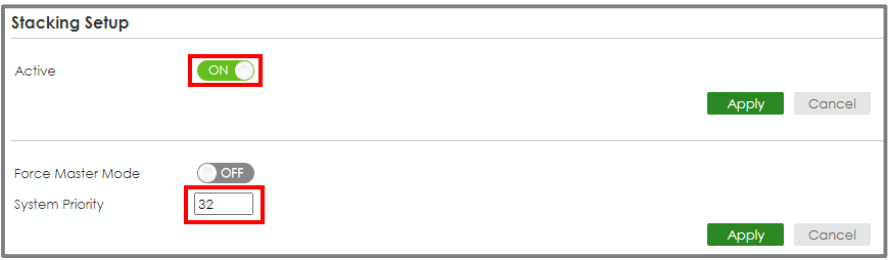

Ga naar de web GUI en ga naar Menu > System >Stacking > Stacking Setup. Voer de systeemprioriteit in (hoe hoger het getal, hoe hoger de prioriteit om een master te worden) en klik op "Apply" (toepassen). Schakel de instelling Actief in en klik op "Toepassen".

Switch-2 wordt opnieuw opgestart.

Verbind Switch-1 en Switch-2 met elkaar op poort 28 met behulp van een 10-Gigabit transceiver.

Switch-1 en Switch-2 worden een gestapelde switch.

De Stack ID LED op het frontpaneel van de switches moet "1" en "2" weergeven.
Opmerking: In dit voorbeeld stellen we de prioriteit van Switch-1 hoger in dan die van Switch-2. Daarom wordt Switch-1 hoger ingesteld dan Switch-2. Daarom wordt Switch-1 de Master.
Opmerking: De laatste vier poorten zijn gewoonlijk gereserveerd voor stapelkanalen wanneer de switch in stapelmodus staat. Dit zijn poorten 25, 26, 27 en 28 voor de XS3800-28 switch. Als u andere stapelbare modellen gebruikt, raadpleeg dan de gebruikershandleiding om de poorten die gebruikt worden voor stapelen te bevestigen.

Vergeet niet de configuratie op te slaan.

Verbindingsaggregatie configureren op gestapelde switch

Maak verbinding met de gestapelde switch en configureer Verbindingsaggregatie

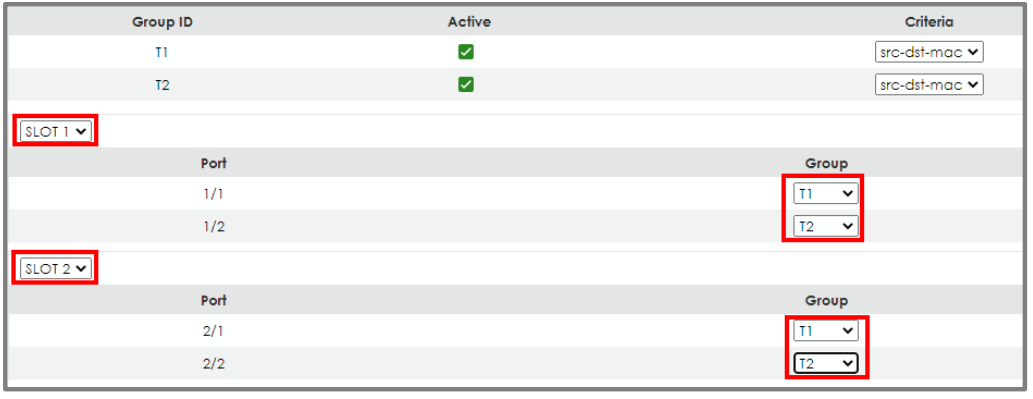

Ga naar de web-GUI en ga naar Menu > Poort > Verbindingsaggregatie > Instelling verbindingsaggregatie. Activeer T1 en T2. Selecteer SLOT 1 en stel de groep van poort 1/1 en 1/2 in als respectievelijk T1 en T2.

Klik op "Apply" (toepassen).

Selecteer SLOT 2 en stel de groep van poort 2/1 en 2/2 in als respectievelijk T1 en T2. Klik op "Apply" (toepassen).

Het besturingsprotocol instellen

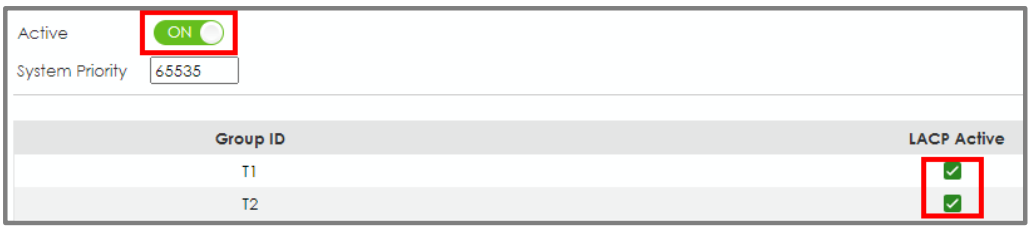

Ga naar Menu > Poort > Verbindingsaggregatie > Controleprotocol verbindingsaggregatie. Vink het vakje "Active" (Actief) aan, evenals voor T1 en T2.

Verbindingsaggregatie configureren op Switch-3

1 Ga naar Menu > Poort > Verbindingsaggregatie > Instelling verbindingsaggregatie. (Als u firmware V4.70 gebruikt, ga dan naar Menu > Geavanceerde toepassing > Verbindingsaggregatie > Instelling verbindingsaggregatie). Vink het vakje Actief aan voor T1 en selecteer poort 1 en 2 als Groep T1.

Klik op "Toepassen".

3 Ga naar Menu > Poort > Verbindingsaggregatie > Verbindingsaggregatiecontroleprotocol. (Als u firmware V4.70 gebruikt, gaat u naar Menu > Geavanceerde toepassing > Verbindingsaggregatie > Instelling verbindingsaggregatie > LACP).

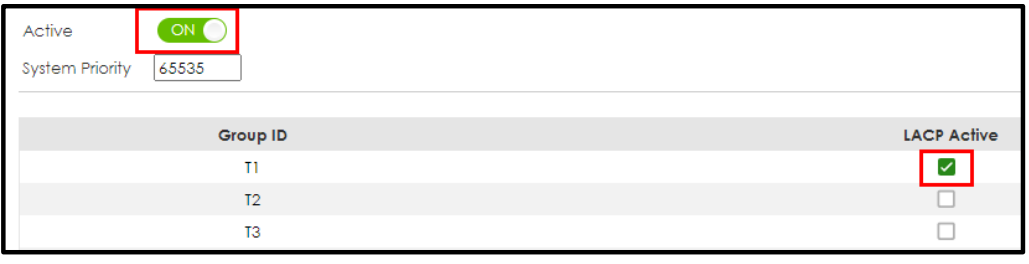

Vink het vakje "Active" aan, net als voor T1.

Test het resultaat

1 Configureer Link Aggegation tussen de twee NIC's van de server en verbind deze poorten met poort 1/2 en 2/2 van de gestapelde switch.

2 Gebruik de PC om de server te pingen (192.168.1.40). Probeer na een paar keer pingen Switch-1 uit te schakelen (Master down). De ping zal een paar keer "timed out" weergeven en daarna zal de ping weer succesvol zijn wanneer Switch-2 (Backup) de nieuwe Master wordt.

Wat kan er fout gaan?

1. De stacking poorten zijn meestal de laatste 2 poorten van de switch. Als u de twee switches verbindt met behulp van een niet-stapelpoort, zult u merken dat de twee switches geen stapelsysteem vormen.
2. Vergeet niet de configuratie op te slaan voordat u de test uitvoert. Als u vergeet de configuratie op te slaan, zullen na het herstarten alle configuraties verloren gaan. Daarom zal de verbindingsaggregatie verdwijnen.

Stapelen configureren met de oude Web GUI

Switch-1 en Switch-2 configureren voor stapeling

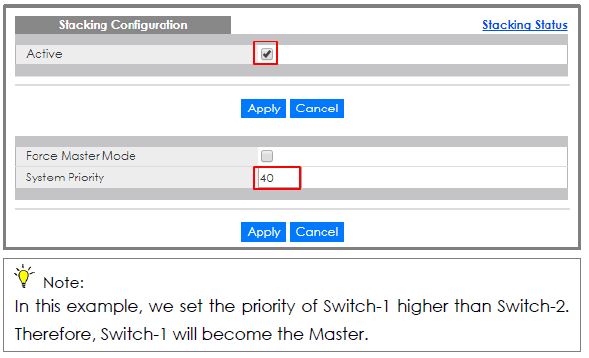

1. Switch-1 instellen: Ga naar de web GUI en ga naar Menu > Basisinstelling > Stapelen > Configuratie. Voer de systeemprioriteit in (hoe hoger het getal, hoe hoger de prioriteit om een master te worden) en klik op "Apply" (toepassen). Vink "Active" aan en klik op "Apply" (toepassen). Switch-1 wordt opnieuw opgestart.

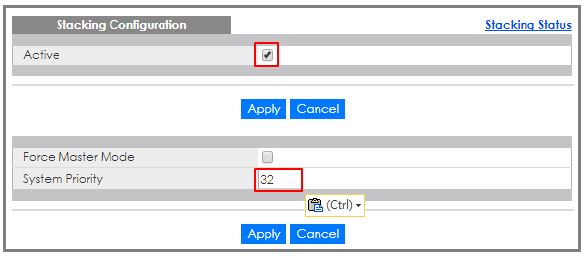

2. Switch-2 instellen: Ga naar de web GUI en ga naar Menu > Basisinstellingen > Stapelen > Configuratie. Voer de systeemprioriteit in (hoe hoger het getal, hoe hoger de prioriteit om een master te worden) en klik op "Apply" (toepassen). Vink "Active" aan en klik op "Apply" (toepassen). Switch-2 wordt opnieuw opgestart.



3. Verbind Switch-1 en Switch-2 met elkaar op poort 32 met behulp van een 10-Gigabit transceiver.



4. Switch-1 en Switch-2 worden een stack De Stack ID LED op het voorpaneel van de switches moet "1" en "2" weergeven.

5. Vergeet niet de configuratie op te slaan

Verbindingsaggregatie configureren op gestapelde switch

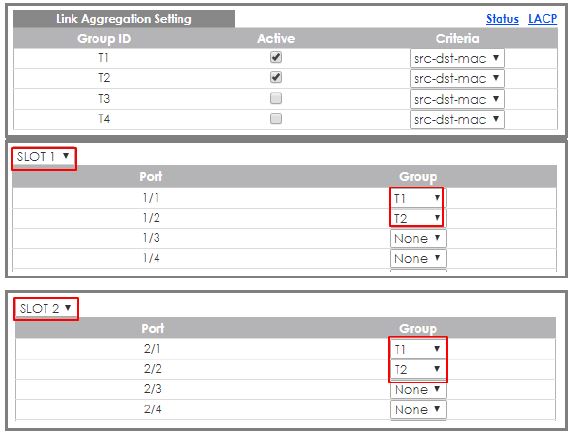

1. Maak verbinding met de gestapelde switch. Ga naar de web-GUI en ga naar Menu > Geavanceerde toepassing > Verbindingsaggregatie > Instelling verbindingsaggregatie. Activeer T1 en selecteer SLOT 1 en stel de groep van poort 1/1 en 1/2 in als respectievelijk T1 en T2. Klik op "Apply" (toepassen). Selecteer SLOT 2 en stel de groep van poort 2/1 en 2/2 in als respectievelijk T1 en T2. Klik op "Apply" (toepassen).

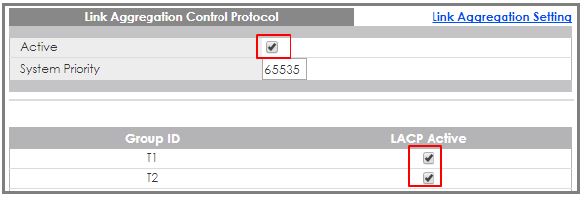

2. Ga naar Menu > Geavanceerde toepassing > Verbindingsaggregatie > Verbindingsaggregatie-instelling >LACP. Schakel het selectievakje "Active" in, evenals voor T1 en T2.



Verbindingsaggregatie configureren op Switch-3

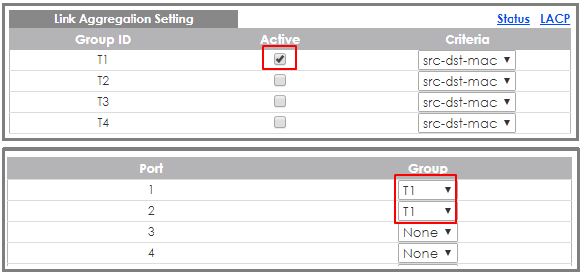

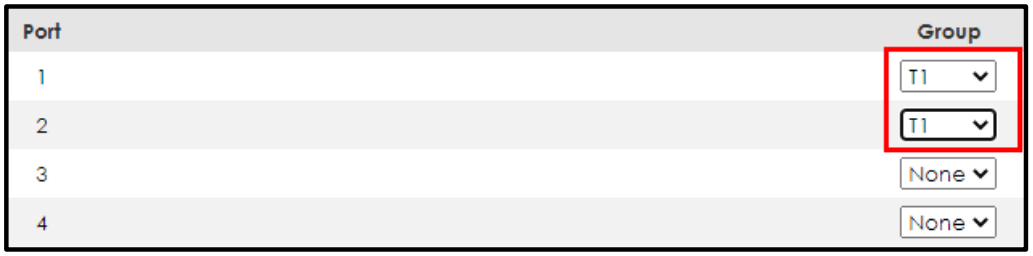

1. Ga naar Menu > Geavanceerde toepassing > Verbindingsaggregatie > Instelling verbindingsaggregatie. Schakel het vakje Actief in voor T1 en selecteer poort 1 en 2 als Groep.

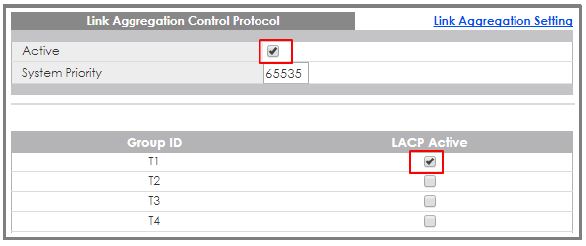

2. Ga naar Menu > Geavanceerde toepassing > Verbindingsaggregatie > Instelling verbindingsaggregatie > LACP. Schakel het vakje "Active" (Actief) in en klik op "Apply" (Toepassen).



Test het resultaat

1. Configureer Link Aggegation tussen de twee NIC's van de server en sluit deze poorten aan op poort 1/2 en 2/2 van de gestapelde switch.

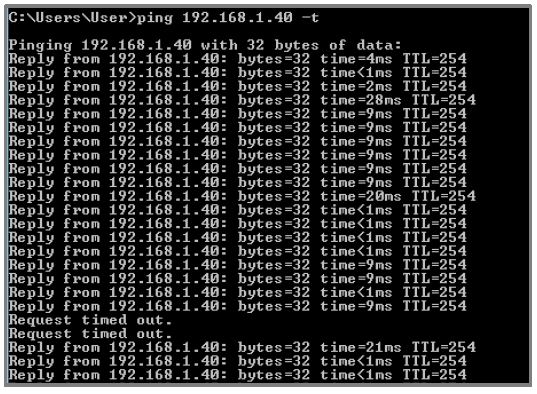

2. Gebruik de PC om de server te pingen (192.168.1.40). Probeer na een paar keer pingen Switch-1 uit te schakelen (Master down). De ping zal een paar keer "timed out" weergeven en daarna zal de ping weer succesvol zijn wanneer Switch-2 (Backup) de nieuwe Master wordt.



Wat kan er fout gaan?

• De stacking poorten zijn meestal de laatste 2 poorten van de Als u de twee switches verbindt met behulp van een niet-stacking poort, zult u merken dat de twee switches geen stapelsysteem vormen.

• Als u vergeet de configuratie op te slaan, zullen na het herstarten alle configuraties verloren gaan. Daarom zal de verbindingsaggregatie verdwijnen.
