Wake On LAN-configuratie met ZyWALL USG

Dit voorbeeld toont de configuratie van een ZyWALL USG Firewall met Wake On LAN. Een computer kan worden gestart vanuit de ACPI-standby-modus via het netwerk met behulp van een WOL-pakket.

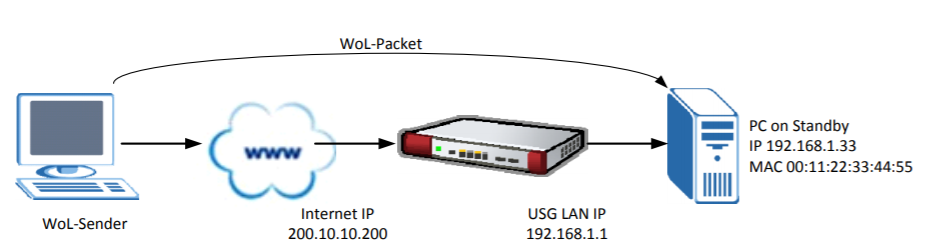

Scenario:

Een gebruiker wil een pc uit stand-by via internet halen via een USG met Wake on LAN.

De pc moet in stand-by staan. Pc's die Switch zijn uitgeschakeld, kunnen geen WOL-verzoeken beantwoorden omdat ze geen IP-adres hebben!

De USG heeft een NAT-regel en een statische ARP-invoer nodig. Het IP-adres en het MAC-adres van de pc moeten bekend worden gemaakt bij de USG.

Het is zinvol om de doel-pc een statisch IP-adres te geven als deze langere tijd in de stand-bymodus moet blijven (leasetijd)!

Open een terminal in het programma van uw keuze (Telnet, PuTTy, ...)

Voer de volgende opdrachten in om de ARP-invoer in te stellen

configure terminal
arp (IP Target PC) (MAC Target PC)
exit
write
exit

als je het ARP-item wilt verwijderen, typ je:

configure terminal
no arp (to be deleted IP)
exit
write
exit

Log in op de web-GUI en ga naar

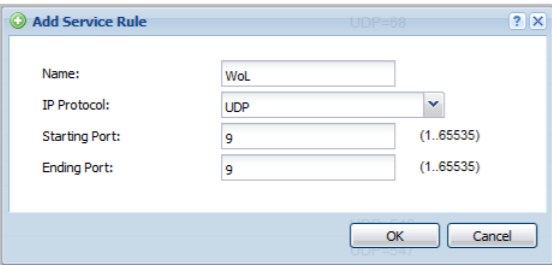

Configuratie> Object> Service> Toevoegen

Stel de volgende parameters in:

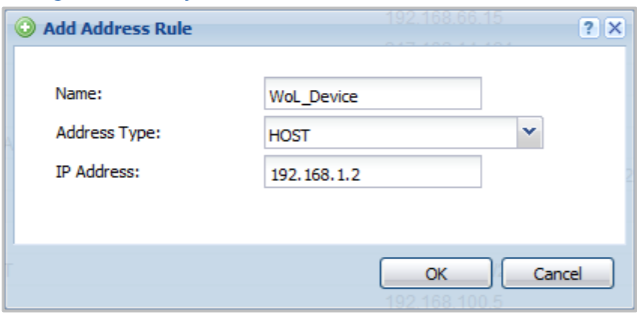

Configuratie> Object> Adres> Toevoegen

Stel de volgende parameters in:

(gebruik uw eigen IP)

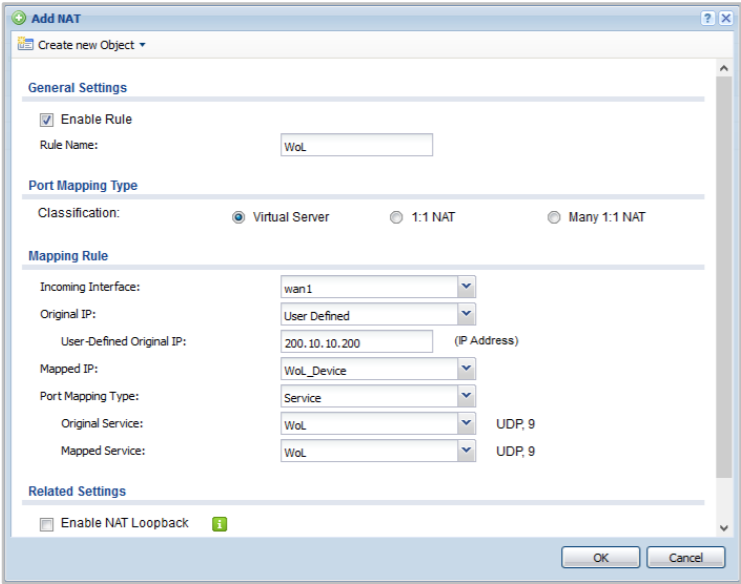

Configuratie> Netwerk> NAT> Toevoegen

Stel de volgende parameters in:

(gebruik uw eigen IP)

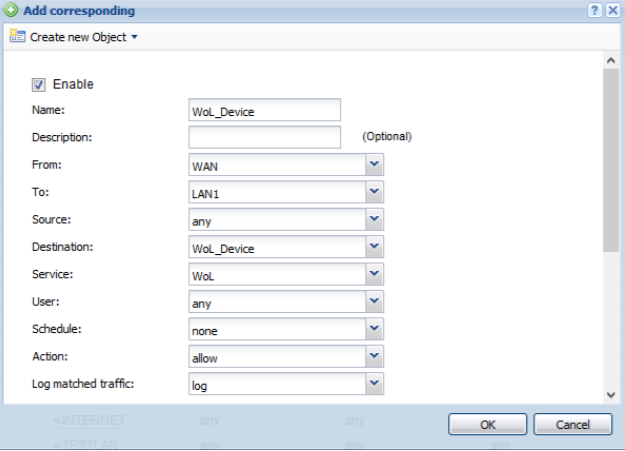

Configuratie> Beveiligingsbeleid> Beleidscontrole> Toevoegen

Stel de volgende parameters in:

Afgewerkt. Nu zou u de pc vanuit de stand-bymodus via internet via de USG met WOL-pakketten moeten kunnen activeren.
