Soms wilt u als beheerder de bandbreedte regelen die door uw klanten wordt gebruikt. Deze tutorial laat zien hoe je dit doet op de meeste van onze units. De basics blijven in ons hele assortiment zeer vergelijkbaar!

Het eerste deel van de zelfstudie laat u zien hoe u een bandbreedtebeheerregel kunt instellen met SIP-verkeer als voorbeeld

Dit tweede deel van de zelfstudie biedt twee scenario's voor het instellen van QoS. Een van de belangrijkste redenen waarom gebruikers bandbreedtebeheer (QoS) inschakelen, is om prioriteit te geven aan VoIP-verkeer. Deze handleiding bevat instructies voor het maken van een QoS-regel om prioriteit te geven aan VoIP en voor het prioriteren van verkeer voor specifieke apparaten.

Inhoudsopgave

Sectie A: BWM configureren

Sectie B: VoIP configureren met behulp van BWM

BWM inschakelen

QoS voor VoIP-service

QoS gebaseerd op IP-adres

Sectie A: BWM configureren

1 . Meld u aan bij het apparaat door het IP-adres en de inloggegevens voor een beheerdersaccount in te voeren

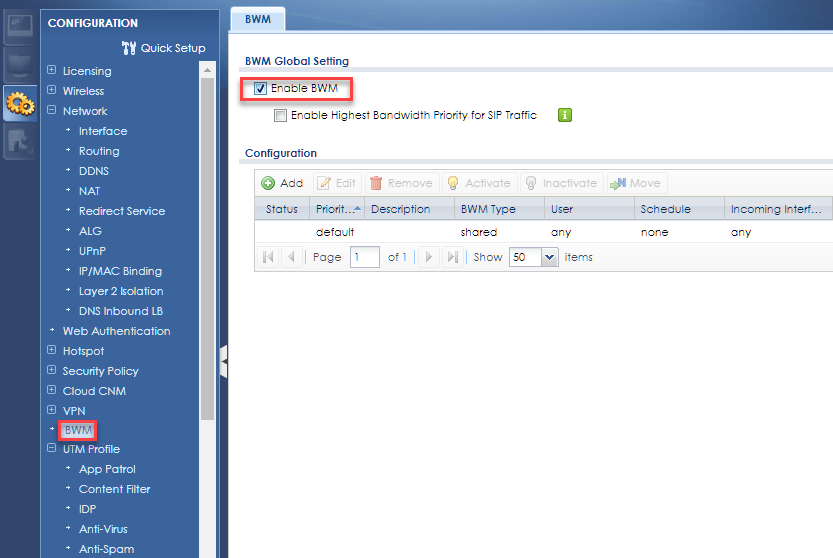

2 . Navigeer naar Configuratie > BWM en vink het vakje aan om BWM in te schakelen


3 . Afhankelijk van uw apparaat (ZyWall USG 50 of hoger en Next-Gen USG-serie), kunt u "Hoogste bandbreedteprioriteit voor SIP-verkeer inschakelen" aanvinken. Deze optie gebruikt de standaard SIP-poort UDP 5060.



4 . Afhankelijk van uw scenario moet u objecten maken voor uw services en IP-adressen:

Navigeer naar Configuratie > Object > Adres/Geo IP om bijvoorbeeld IP-adresobjecten voor uw SIP-telefoons te maken - met behulp van het tabblad "Adresgroep" hierboven kunt u deze objecten in een groep plaatsen om ze later in uw BWM te gebruiken

5 . Navigeer naar Configuratie > Object > Service en maak een gewenst serviceobject aan

6 . Navigeer naar Configuratie > Object > Service om een schema te maken wanneer de BWM-regel van toepassing moet zijn

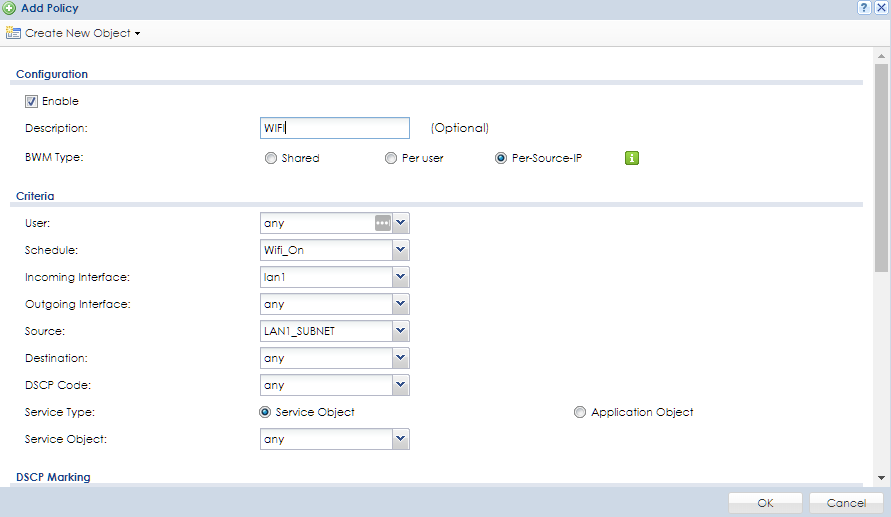

7 . Navigeer nu terug naar Configuratie > BWM en klik op “Toevoegen”, kies een passende naam, kies de eerder aangemaakte “Schedule”, “Incoming Interface” (meestal een van uw LAN-netwerken) en het “Service Object”



8 . Scroll naar beneden naar " Bandwidth Shaping " en kies een gewenste prioriteit voor het inkomende en uitgaande verkeer (7 = laagste prioriteit, 1 = hoogste prioriteit, 5 = standaard voor VOIP-verkeer )

Dat is het! U hebt nu met succes een BWM-regel gemaakt die prioriteit geeft aan uw VOIP-verkeer.

Sectie B: VoIP configureren met behulp van BWM

BWM inschakelen

Log in op de webconfiguratiepagina van de router en ga naar het menu Configuratie ( ) → BWM . Vink het vakje aan om de functie voor bandbreedtebeheer ( BWM inschakelen ) in te schakelen en de instellingen toe te passen.

Alle regels die door de gebruiker zijn gemaakt, hebben een hogere prioriteit, afhankelijk van de gebruikersconfiguratie. Al het andere verkeer krijgt een prioriteit van 7 op basis van de standaard BWM-regel.

QoS voor VoIP-service

Klik op de knop Toevoegen om een bandbreedtebeheerregel te maken die VoIP-verkeersprioriteit toestaat.

Opmerking: doe dit alleen als het selectievakje "Hoogste bandbreedteprioriteit inschakelen voor SIP-verkeer" is uitgeschakeld of niet beschikbaar is op uw apparaatmodel.

• Ga naar Service Object en selecteer SIP (of de poorten die worden gebruikt voor de VoIP)
• Blader omlaag naar de optie Bandwidth Shaping en stel Priority in op 1 (hoogste prioriteit)
• Laat alle andere velden standaard staan


Als u een eigen VoIP-poort gebruikt, moet u eerst het serviceobject maken. Ga naar Configuratie ( ) → Object → Service en klik op de knop Toevoegen om een eigen VoIP-poortnummer in te voegen en er bezwaar tegen te maken.

Nadat u het object voor de servicepoort hebt gemaakt, kunt u de BWM-regel maken om prioriteit te geven aan deze specifieke VoIP-poort.

QoS gebaseerd op IP-adres

Om een specifieke knooppuntprioriteit toe te staan op basis van het IP-adres, moeten we eerst het adresobject maken. Ga naar Configuratie ( ) → Object → Adres en klik op de knop Toevoegen om het IP-adres voor het apparaat in te voeren.

Nu het adresobject is gemaakt, kunnen we de BWM-regel maken om prioriteit te geven aan al het verkeer van het apparaat.

• Selecteer voor het veld Inkomende interface onder "Criteria" LAN1 (dit is de interne interface waarmee het apparaat op de router is verbonden)
• Selecteer voor het veld Uitgaande interface de juiste WAN-verbinding of selecteer SYSTEM_DEFAULT_WAN_TRUNK om de bandbreedtebeheerprioriteit toe te passen op alle WAN-verbindingen
• Selecteer voor het veld Bron het adresobject dat u hebt gemaakt voor het apparaat-IP ( IP_Phone op basis van deze handleiding)
• Scroll naar beneden naar Bandwidth Shaping en stel de prioriteit in (1 is de hoogste)
