Hoe VoIP-verkeer te diagnosticeren met Wireshark

Bij het deBugging (diagnose) van een IP-telefoniedienst is het erg moeilijk om VoIP-verkeer te analyseren. Is er een gemakkelijkere en efficiëntere manier om VoIP deBug te gebruiken met behulp van de Wireshark-verkeersanalysator?

Het Wireshark-programma implementeert een handig mechanisme voor het diagnosticeren (analyseren) van VoIP-oproepen, met name kunt u een grafisch diagram van oproepen krijgen en zien hoe gegevens werden uitgewisseld. Met Wireshark kunt u het SIP-protocol en het RTP-verkeer analyseren .

Stel dat tijdens het uitvoeren van een VoIP-oproep met Wireshark netwerkpakketten zijn vastgelegd en dat deze dump moet worden geanalyseerd.

Walktrough-stappen:

1. Selecteer een SIP- of RTP-pakket in de lijst (analyseer in ons voorbeeld het RTP-verkeer). Om pakketten te filteren, kunt u een waarde invoeren in het veld Filter .   slok of rtp om alleen een bepaald type verkeer weer te geven.

2. Ga naar het menu Statistieken (of telefonie , afhankelijk van de versie van het programma) > VoIP-oproepen .

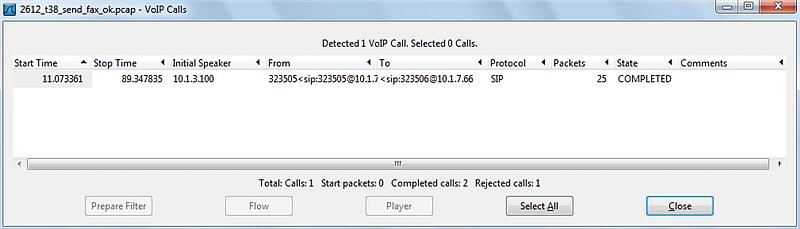

Het venster VoIP-oproepen wordt geopend met een lijst met VoIP-oproepen.

De lijst met VoIP-oproepen toont de volgende informatie voor elk gesprek:

• Begintijd: het tijdstip waarop het gesprek is begonnen.
• Stoptijd: de eindtijd van het gesprek.
• Initial Speaker: Het IP-adres van de pakketbron die de oproep heeft geïnitieerd.
• Van: voor SIP-oproepen wordt het INVITE-verzoek weergegeven in het veld "Van".
• Aan: voor SIP-oproepen wordt het INVITE-verzoek weergegeven in het veld "Aan".
• Protocol: Protocol.
• Pakketten: het aantal pakketten dat deelneemt aan het gesprek.
• Staat: Oproepstatus.
• Opmerking: aanvullende opmerkingen.

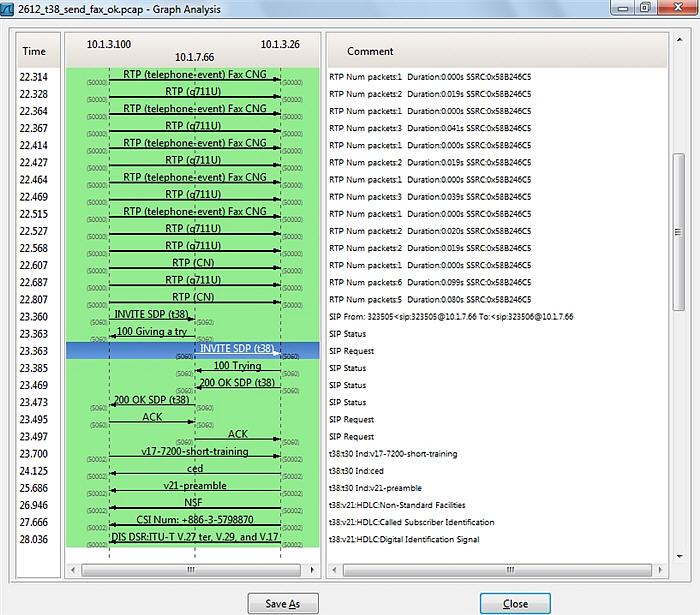

3. Selecteer een VoIP-oproep en klik vervolgens op de knop Graph (of Flow , afhankelijk van de versie van het programma). Het venster Graph Analysis zal verschijnen met een grafische weergave van de VoIP-gesprek gegevensuitwisseling.

In dit diagram is het veel handiger om VoIP-verkeer voor diagnostiek te analyseren (deBugging), maar het vereist kennis van de principes van het SIP-protocol voor gegevensoverdracht (Session Initiation Protocol): https://en.wikipedia.org/ wiki / Session_Initiation_Protocol .

KB-00495
