Voice VLAN op Zyxel GS1920

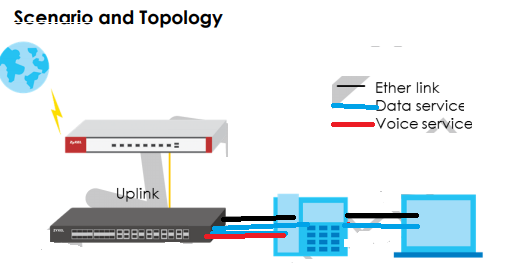

Tegenwoordig worden IP-telefoons veel gebruikt in kantooromgevingen, om spraakverkeer een hogere prioriteit te geven is een belangrijke overweging bij het ontwerpen van een netwerk. In een veelvoorkomend scenario van de installatie wordt de IP-telefoon aangesloten op een schakelaar terwijl de pc of laptop aan de andere kant wordt verbonden, waardoor beide apparaten worden overbrugd. In dit geval is Voice VLAN een belangrijke functie die wordt gebruikt om spraakpakketten van IP-telefoons gemakkelijk te markeren en prioriteit te geven, waarbij datapakketten van de pc worden gescheiden. In de volgende configuratiegids is het doel om het verkeer tussen de IP-telefoon en pc te scheiden zonder daarvoor individuele VLAN-tags in te stellen. De switch voegt VLAN-tags voor spraak- en datapakketten afzonderlijk toe na ontvangst en stuurt deze vervolgens door naar de uplink.

1. configuratie (maak VLAN-interfaces)

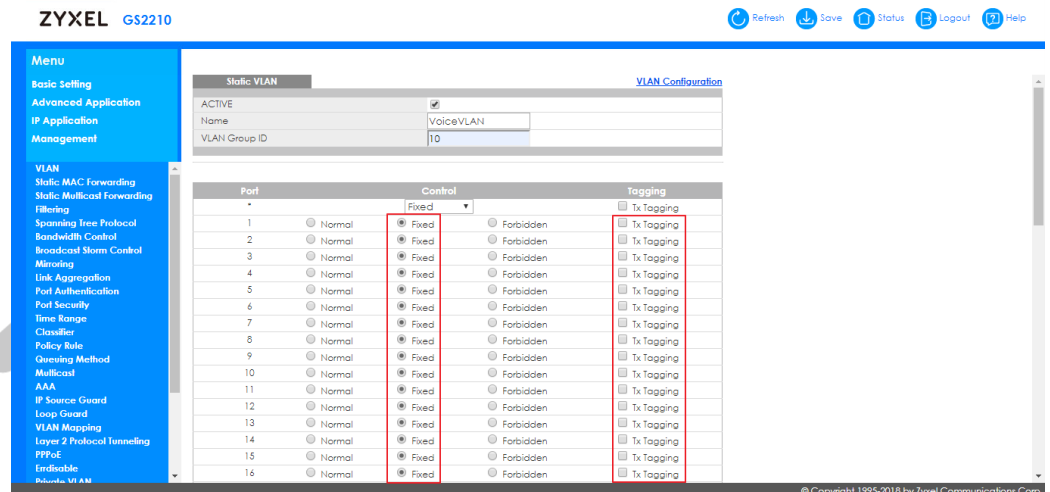

* Maak een VLAN voor de verzending van spraakpakketten, selecteer poorten
die zijn verbonden met een IP-telefoon, schakel Tx-tagging dan uit
bespaar inspanningen om VLAN op elke telefoon te configureren.

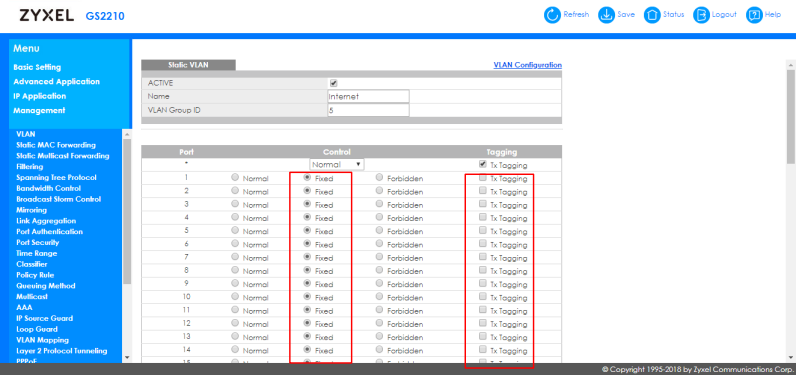

* Maak nog een VLAN voor datapakketten, selecteer lidpoorten, schakel Tx-tagging uit.

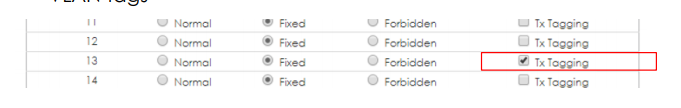

Schakel op de uplink-poort Tx-tagging in om pakketten met VLAN-tags te verzenden

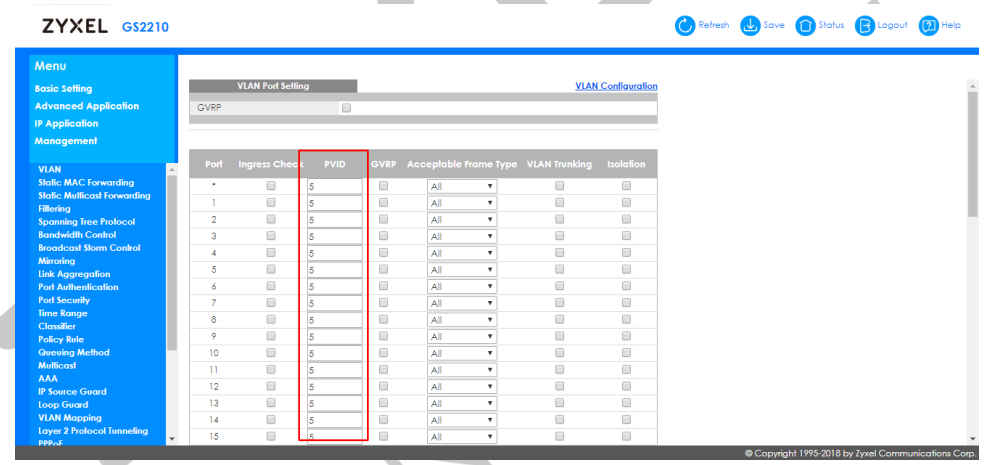

3 Configureer PVID om datapakketten te scheiden van spraakpakketten. Het PVID-nummer moet hetzelfde zijn als het VLAN-nummer dat voor datapakketten is gemaakt.

Na het instellen van PVID voor datapakketten, is de volgende stap het configureren van de "Voice VLAN" -functie voor de switch om de spraakpakketten te identificeren.

2. configureer Voice VLAN

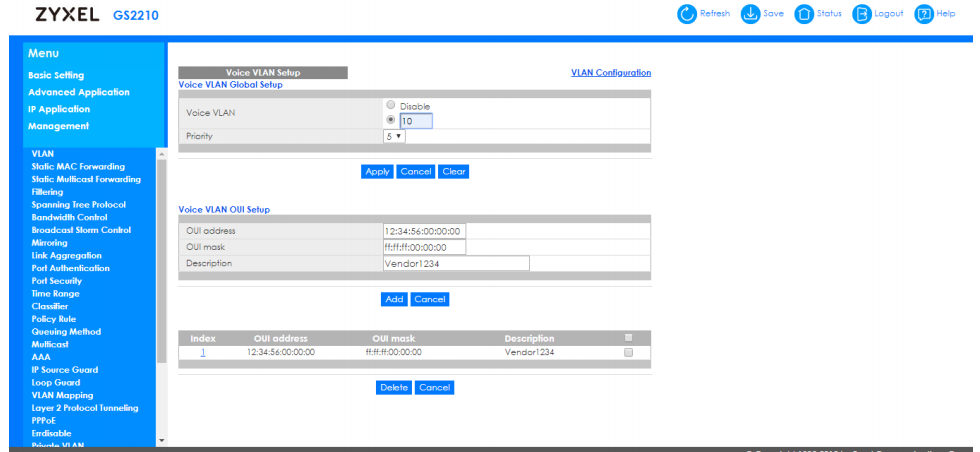

* Configureer Voice VLAN-nummer en prioriteit om prioriteit te geven aan de spraakpakketten. Het Voice VLAN-nummer moet hetzelfde zijn als het VLAN-nummer dat eerder is aangemaakt voor spraakservicepakketten.

* Specificeer de OUI-adressen. OUI zijn de eerste 3 bytes van een MAC-adres dat de leverancier vertegenwoordigt. Door het MAC-adres van de IP-telefoon op te geven, kan de switch het spraakverkeer dienovereenkomstig identificeren. Zyxel-switch ondersteunt maximaal 6 leveranciers-OUI's.

Deze gids demon toont het gemak van het configureren van Voice VLAN op zelfstandige switches. Door VLAN's te scheiden en regels voor data en spraak te bepalen, werd het doel bereikt om prioriteit te geven aan spraakverkeer zonder aanvullende configuratie op de IP-telefoons. Het toepasselijke model voor stand-alone schakelaars zijn onze GS1920-serie en hoger.
