Draadloos - Wireless Bridge (WDS) met VLAN configureren

Een bedrijf dat een bijkantoor in de buurt van het hoofdkantoor heeft, wil het kantoorverkeer overbruggen zonder gebruik te maken van netwerkkabels. Een WDS-bridge kan worden gebruikt om het verkeer te overbruggen en VLAN's te gebruiken (maximaal 8 VLAN's). Dit document demonstreert het gebruik van Radio 1 geconfigureerd met de WDS.

1. Scenario en topologie

2. Configuratie

3. Testresultaat

4. Opmerking:

1. Scenario en topologie

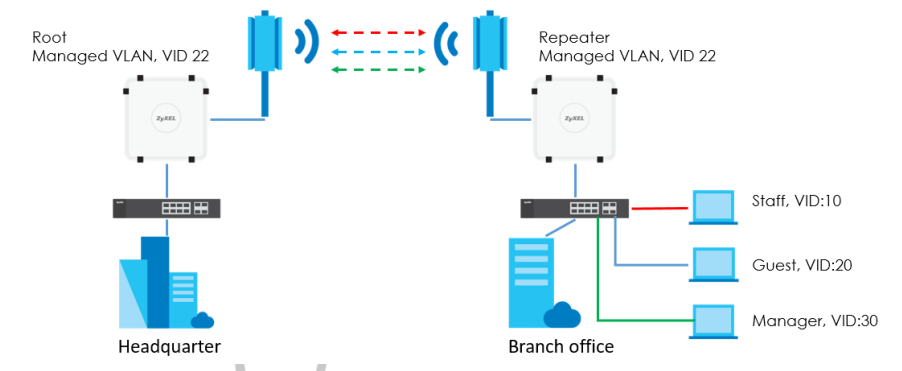

Een bijkantoor krijgt internet van het hoofdkantoor via de draadloze bridge. We nemen aan dat er twee AP's in het beheerde VLAN met VID 22 zitten. Ze bouwen de draadloze brug met 2.4G radio. Het bijkantoor voorziet het bekabelde netwerk van VLAN 10, 20 en 30 voor verschillende groepsgebruikers.

2. Configuratie

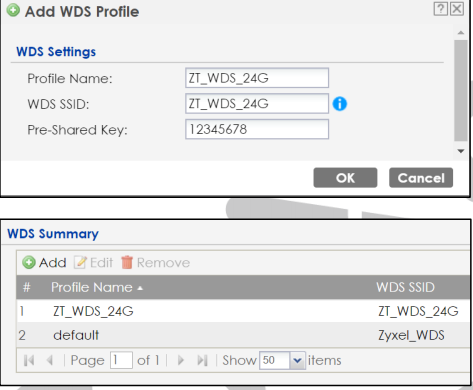

WDS-profiel
1 configureren.De Root en Repeater AP's moeten hetzelfde WDS-profiel gebruiken om met elkaar te kunnen verbinden.
*Voeg hetzelfde WDS-profiel toe in Root en Repeater AP's.
Ga naar CONFIGURATIE > Object > WDS-profiel > WDS > Toevoegen.

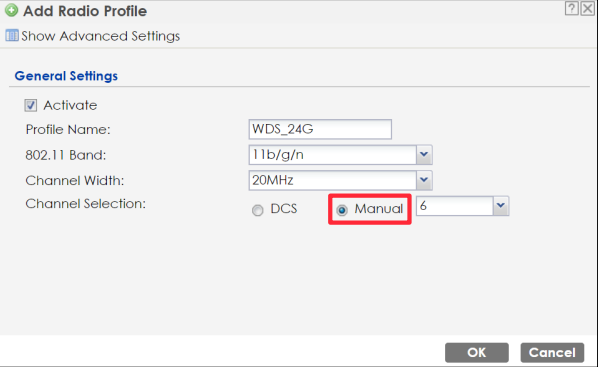

Configureer radioprofiel
2. Selecteer het beste kanaal en leg het vast. De Root en Repeater AP's moeten
de gegevens overdragen met hetzelfde kanaal.
*Voeg hetzelfde radioprofiel toe in Root en Repeater AP's.
Ga naar CONFIGURATION > Object > AP Profile > Radio > Add.

AP-instelling configureren

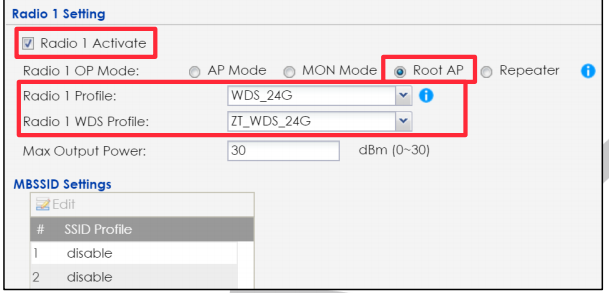

3. Stel het WDS-profiel in en selecteer de AP-modus. Ga naar CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio 1 Setting > Root AP

De repeater moet WDS Wireless Bridging inschakelen.

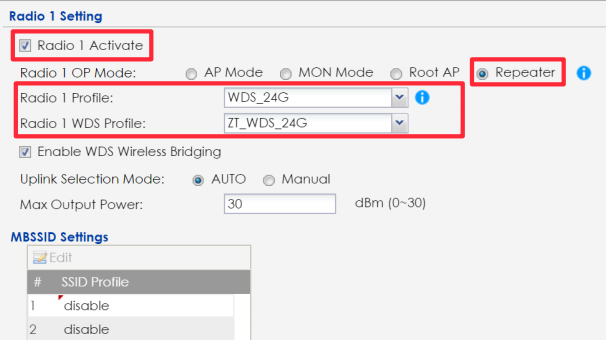

4.Ga naar CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP

Configureer de netwerkinstelling
5. Voeg VLAN 10, 20 en 30 toe voor verschillende gebruikersgroepnetwerken in de VLAN-configuratie.

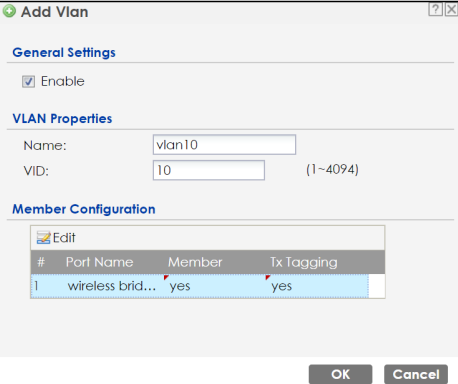

* Voeg dezelfde VLAN-instelling toe in Root en Repeater AP's. Ga naar CONFIGURATIE > Netwerk > VLAN > VLAN-configuratie >Toevoegen> VLAN 10

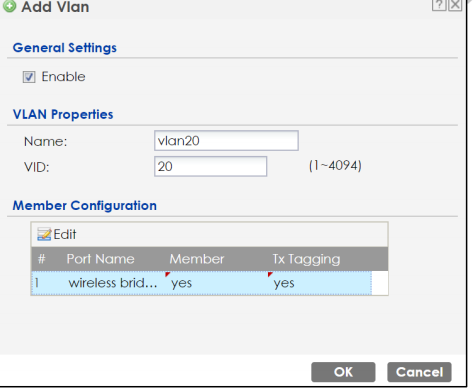

Ganaar Configuratie > Netwerk > VLAN > VLAN-configuratie >Toevoegen > VLAN 20

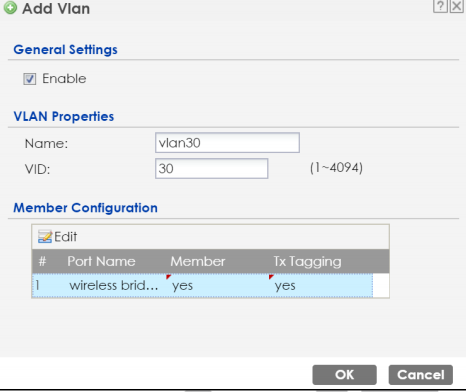

Ganaar Configuratie >Netwerk > VLAN > VLAN-configuratie >Toevoegen > VLAN 30

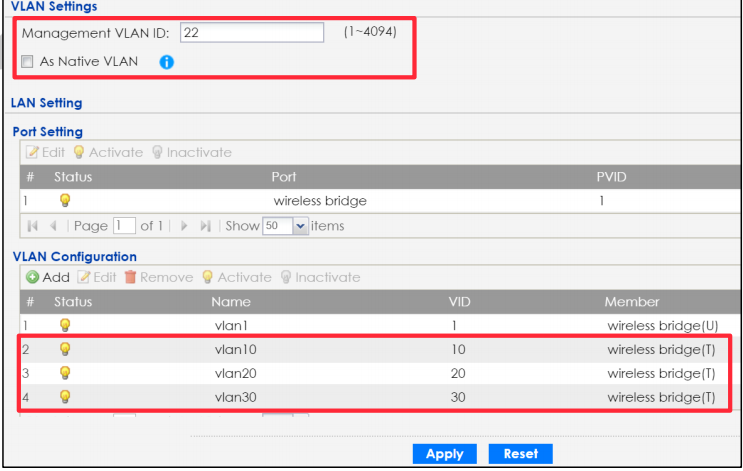

6. Stel de management VLAN ID in als 22 en schakel "As Native VLAN" uit. *Voeg hetzelfde radioprofiel toe in Root en Repeater APs. Ga naar CONFIGURATIE > Netwerk > VLAN > VLAN-instelling

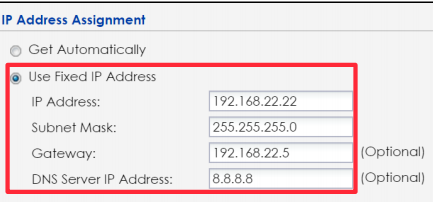

7. Na het instellen van het beheerde VLAN en ervoor te zorgen dat de repeater het IPkrijgt van VLAN22, moet u het statische IP vastleggen op het repeater AP om te voorkomen dat de beheerder het AP niet kan vinden wanneer de draadloze
bridge mislukt. Ga naar CONFIGURATIE > Netwerk > IP-instelling

3. Testresultaat
1.Controleer de WDS-informatie van het Root AP.
Ga naar DASHBOARD > Downlink Status

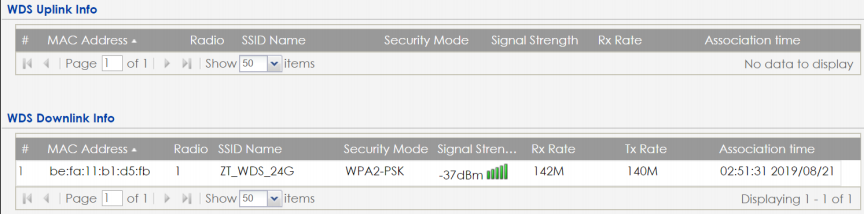

Ga naar MONITOR > Wireless > WDS Link Info > WDS Downlink Status

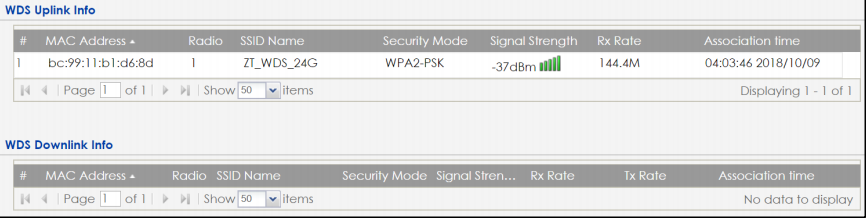

2. Controleer de WDS-informatie van het Repeater AP.
Ga naar DASHBOARD > Uplink Status

Ga naar MONITOR > Wireless > WDS Link Info > WDS uplink Status

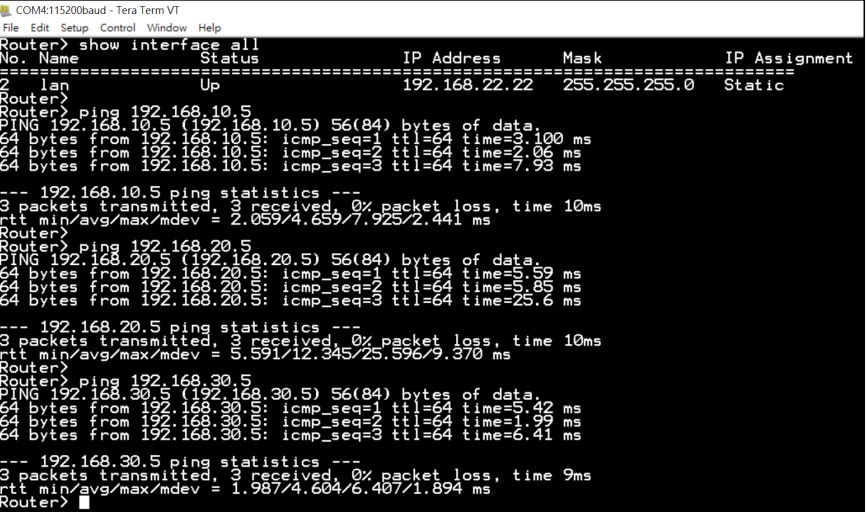

3. Ga naar het Repeater AP via console of ssh. Gebruik het AP om de verschillende VLAN-gateways te pingen en controleer of het VLAN-verkeer door het AP kan. Het IP van het repeater AP is 192.168.22.22.
. De gateway van VLAN10 is 192.168.10.5, de gateway van VLAN20 is 192.168.20.5 en de gateway van VLAN30 is 192.168.30.5. De pingresultaten zijn succesvol zoals de volgende momentopname

4. Opmerking:
De Root AP moet overeenkomende VLAN-interfaces hebben om het getagde verkeer door te sturen naar de uplinkapparaten. Dat wil zeggen dat de Root AP een SSID moet hebben die dezelfde VLAN-ID gebruikt, of LAN-voorziening moet instellen door dezelfde VLAN-ID te gebruiken.
