Magic Office Quad-Band Repeater - Versterk het mobiele signaal in uw kantoor!

In de huidige concurrerende markt is betrouwbare mobiele dekking essentieel geworden voor bedrijven zoals restaurants, winkels en magazijnen, vooral in gebieden met een slechte signaalkwaliteit. Klanten verwachten naadloze connectiviteit, en een zwak mobiel signaal kan hun ervaring net zo sterk beïnvloeden als de kwaliteit van een product of dienst.

Dit artikel introduceert Zyxels nieuwe "Magic Office" Indoor Mobile Coverage Solution, ontworpen om signaalproblemen in uitdagende omgevingen aan te pakken. We begeleiden u bij de installatie, configuratie en het oplossen van problemen met dit innovatieve product, dat gebruikmaakt van een 5G-signaal om via strategisch geplaatste antennes een netwerk te creëren dat meerdere ruimtes bestrijkt. Na afloop van de installatie beschikt u over een robuust mobiel netwerk binnenshuis, waardoor uw bedrijf verbonden en bereikbaar blijft en zowel de klanttevredenheid als de klantbinding worden verbeterd.

De MagicOffice, met een dekkingsgebied tot 900 vierkante meter, is de beste oplossing.

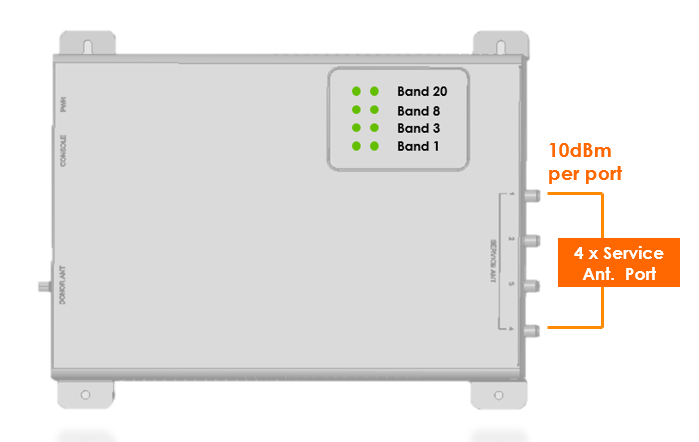

Toepassingen Voor kleine kantoren, bars, restaurants of winkels die een verbetering van de mobiele netwerkdekking binnenshuis nodig hebben Dekking tot 900 m² Voordelen Ondersteuning voor 2G, 3G, 4G, 5G-NRFDD en NB-IoT Ondersteuning voor 4 banden (B1, 3, 8, 20) tegelijkertijd Gegarandeerde spraak- en dataprestaties Zorgeloze installatie met een geselecteerde gereedschapsset Kies de optie die het beste bij de omgeving past. Eenvoudige dekkingsplanning 4 x SMA-serviceantennepoorten, die elk een vloeroppervlak van 15 x 15 m bestrijken met een 25 m lange flexibele coaxkabel.

Maximaliseer direct de mobiele signalen binnenshuis en breid de dekking uit

De installatie van de donorantenne is cruciaal voor een mobiele repeateroplossing, omdat de signaalsterkte en -kwaliteit van de donor een aanzienlijke invloed hebben op de signaaldekking binnenshuis, de gesprekskwaliteit en de dataprestaties.
Voor systeemintegrators in de IBS-sector zijn het meten van het donorsignaal en de installatie van de antenne fundamentele taken; voor IT-gebaseerde systeemintegrators kunnen de taken ingewikkeld zijn, omdat er doorgaans een RF-specialist nodig is om een locatieonderzoek uit te voeren voor de implementatie.
Dankzij een intelligent systeemontwerp, zoals automatische versterkingsregeling (AGC), oscillatievermijding en automatische nivellering, plus intuïtieve en duidelijke LED-indicatoren op de MagicOffice Repeater, zijn het meten van het donorsignaal en de installatie van de repeater nu een fluitje van een cent.
Dit document biedt een stapsgewijze handleiding voor de installatie van de MagicOffice, inclusief de selectie van de donorantenne, identificatie van het donorsignaal, installatie van de donor- en serviceantenne en herkenning van de LED-indicatoren, zodat de MagicOffice-repeater direct online en klaar voor gebruik is.

Een donorantenne kiezen
Directionele buitenantenne (Yagi- of log-periodieke antenne)
De directionele Yagi-antenne zendt of ontvangt signalen die uit een specifieke richting komen. Deze is ideaal als donorantenne voor communicatie met een verafgelegen basisstation (BTS) of perfect voor een gebied met zeer zwakke signaaldekking. Aan de andere kant is de antenneversterking hoger door het directionele karakter ervan, en is de zendbundel veel smaller en meer gefocust.
Daarom, als de installatie plaatsvindt in een landelijk gebied met een zeer zwak signaal, bijvoorbeeld slechts 1 streepje signaal, of bij een co-locatie met meerdere providers, waarbij één specifieke provider een zwakker signaal levert in vergelijking met andere providers:

In deze scenario's biedt de richtantenne voordelen door de richtantenne te richten op de BTS met een zwakker signaal.

Als het donorsignaal buiten echter een goede signaalsterkte en -kwaliteit heeft, bijvoorbeeld 3 streepjes, of als het verschil in signaalsterkte tussen meerdere providers vrij evenwichtig is, zou de keuze voor een directionele antenne als donorantenne een nadeel zijn voor de installatie. Een paneelantenne voor buiten zou dan een betere optie zijn.

Buitenpaneelantenne
Een buitenpaneelantenne is ook een type richtantenne.

Toch verschilt deze van een directionele Yagi-antenne, die een gerichte zendbundel heeft (bijvoorbeeld: het ZX-vlak heeft een smallere horizontale hoek en het XY-vlak heeft een kleinere verticale hoek voor het verzenden en ontvangen van signalen) en waarbij de antennerichting zorgvuldig moet worden afgestemd om het BTS-signaal goed te ontvangen, doordat de paneelantenne een bredere bundel heeft voor het verzenden en ontvangen van signalen.

Wanneer een buitensignaal van de donor een goede signaalsterkte heeft of er een evenwichtige signaalkloof is tussen meerdere dragers, zou de keuze voor een buitenpaneelantenne de tijd en moeite besparen die nodig is om de antennerichting in te stellen.

Een geschikte locatie vinden voor de installatie van de donorantenne

Optie 1: Android-app Network Cell Info

* Zorg voor 1 of 2 Android-telefoons met ondersteuning voor dual-SIM en
voor een locatieonderzoek.

* Loop rond het gebouw

* Zoek bij signaalverlies tussen providers
en zoek de beste. De signaalsterkte moet minder dan 20 dB zijn ten
signaallocatie met Android, zorg voor een evenwichtige output
App Netwerkcelinfo. Vermogen.

Optie 2: Spectrumanalysator (bijv. RF Explorer van Seeed Studio) plus de website "Spectrummonitoring.com"
Gebruik bij het meten van signalen een richtantenne die is aangesloten op de spectrumanalysator en stel het doel-frequentiebereik voor observatie in. Richt je bij de installatie van repeaters op de "downlink"-frequentie.

Het is niet nodig om u te richten op de "uplink", omdat de software van de repeaters de uplinkfrequentie automatisch afhandelt.

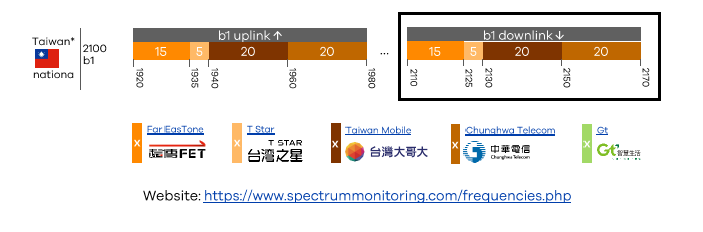

In het volgende voorbeeld wordt B1 2100 MHz geïllustreerd.

Het FarEasTone-signaal bevindt zich aan de linkerkant van het frequentiebereik en op de spectrumgrafiek is te zien dat het FarEasTone-signaal op die positie zwakker is.

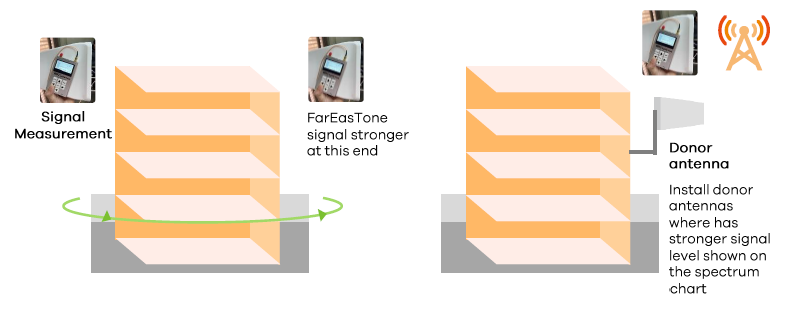

* Loop rond het gebouw en

* De signaalkloof tussen de carriers moet
het beste donorsignaal vinden minder dan 20 dB zijn om
een locatie met een evenwichtig uitgangsvermogen van het spectrum.
Analysator.

Bepaal de locatie van de serviceantenne.

Een vuistregel voor de installatie van de serviceantenne is om de locatie te identificeren waar verbetering van de mobiele dekking nodig is, de afstand tussen de donor- en de serviceantenne zo groot mogelijk te maken, of meer isolatie tussen de donor- en serviceantennes te creëren, bijvoorbeeld door substantieel materiaal tussen de antennes te plaatsen, of het antennepatroon in de tegenovergestelde richting te richten.

De MagicOffice kan zijn systeemversterking maximaliseren en mobiele gebruikers kunnen profiteren van het grotere dekkingsgebied binnenshuis van de service-antenne.

Installeer de MagicOffice-repeater

Bepaal de kabellengtes van de service-antennes die in balans zijn en installeer de repeater in de buurt van een stopcontact.

Schakel de repeater op dit moment nog niet in.

De donorantenne aansluiten

Bij het installeren van een donorantenne is de juiste hoogte voor de donorantenne de hoogte van de 5e verdieping of lager en moet deze indien mogelijk vrij zijn van obstakels.

BTS-antennes hebben een neerwaartse kantelhoek van ongeveer 6 tot 8 graden, en wanneer het signaal zich voortplant en door gebouwen wordt gereflecteerd, bevindt het signaal zich rond de 4e verdieping.

Bijgevolg mag de hoogte van de donorantenne voor een goed ontvangstsignaal niet hoger zijn dan de 5e verdieping.

Installeer service-antennes
Gebruik zo veel mogelijk coaxkabels met een impedantie van 50 Ohm om kabelverlies te beperken.

Controleer de status van de MagicOffice-LED en optimaliseer de antenne

Schakel de repeater in; de repeater zal het mobiele signaal automatisch doorgeven en versterken.

Het MagicOffice-systeem werkt automatisch en detecteert het BTS-signaal en de systeemisolatie.

Nadat de LED continu groen brandt, versterkt het systeem automatisch het mobiele signaal.

Veelvoorkomende problemen

De LED-status geeft aan dat het BTS-signaal te zwak of te sterk is; stem de donorantenne af of pas de richting aan totdat LED1 van de band continu groen brandt.

Het BTS-signaal is te zwak; als er een directionele Yagi-antenne wordt gebruikt, controleer dan of de directionele antenne hoger kan worden gemonteerd en probeer de antenne te draaien door de donorantenne horizontaal te draaien, en controleer vervolgens of het LED-lampje continu groen brandt.

Als het BTS-signaal te sterk is, pas dan de antennerichting aan in de tegenovergestelde richting om de signaalsterkte te verminderen of schakel over op een omni-antenne met lagere versterking als donorantenne.
De LED-status geeft Oscillatiebescherming aan. Dit duidt erop dat de donorantenne en de serviceantenne niet ver genoeg uit elkaar staan; er is onvoldoende isolatie voor het MagicOffice-systeem.

Een mogelijke optie is om de service-antenne te verplaatsen naar een locatie waar er stevige materialen zijn, bijvoorbeeld een betonnen muur tussen de service- en de donorantenne, of om een binnenpaneelantenne te gebruiken die in de tegenovergestelde richting van de donorantenne is gericht.
