Switch Dynamisch VLAN - RADIUS-server configureren voor dynamische VLAN-toewijzing

Dynamische VLAN-toewijzing scheidt en isoleert apparaten in verschillende netwerksegmenten op basis van de autorisatie van het apparaat of de gebruiker en hun kenmerken.

Scenario en topologie

Switch-configuratie

NPS instellen op Windows Server 2019

Verificatie

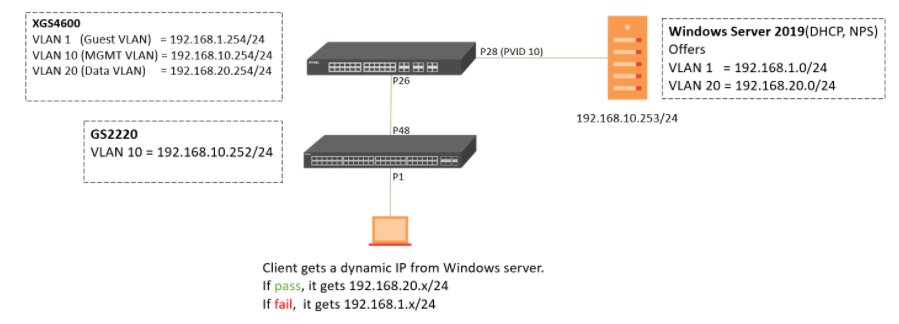

Scenario & Topologie

In de meeste netwerken moeten beheerders om veiligheidsredenen mogelijk apparaten op verschillende netwerkapparaten beperken.

Een veelgebruikte manier om dit soort netwerkbeperkingen te realiseren is via statische VLAN-toewijzingen. Beheerders maken daarom VLAN's aan en configureren het bijbehorende VLAN-nummer voor elke switch-poort met toegangsmodus. Omgekeerd hoeft de beheerder voor dynamische VLAN-toewijzing alleen de switch-poort in te stellen als trunk- en vaste poort en enkele beleidsregels op de RADIUS-server. Dit bespaart de netwerkbeheerder aanzienlijk wat werk.

Het doel van deze configuratiegids is om elke stap te demonstreren voor het configureren van dynamische VLAN-toewijzing op zowel de switch als de RADIUS-server.

Configuratie

De volgende stappen zijn van toepassing op switch die samengestelde authenticatie ondersteunen. Ondersteunde switch-modellen zijn GS2220 en XGS2210 in standalone-modus en in combinatie met een RADIUS-server (Windows Server 2019).

Switch-configuratie

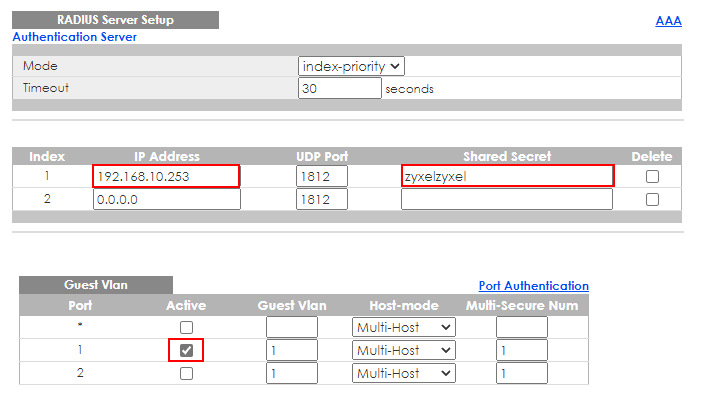

• Configureer het RADIUS-IP-adres, de gedeelde sleutel en de AAA-instellingen onder:

Geavanceerde toepassing > AAA > RADIUS-serverinstellingen & AAA-instellingen

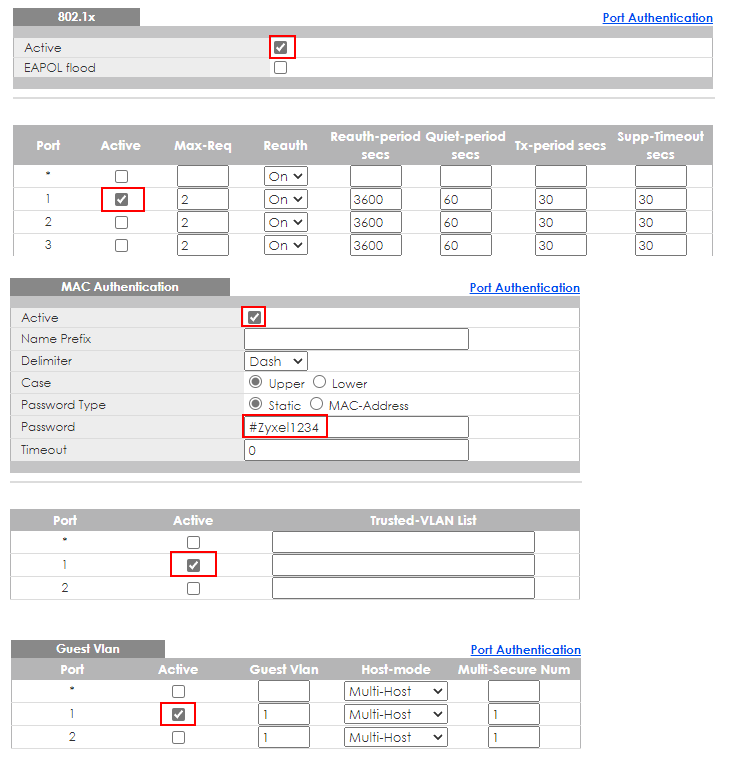

• Configureer 802.1x, MAC-authenticatie en gast-VLAN, evenals samengestelde authenticatie op de clientpoort onder

Geavanceerde toepassing > Poortverificatie

• Houd de samengestelde authenticatiemodus strikt voor de clientpoort

Stel NPS in op Windows Server 2019

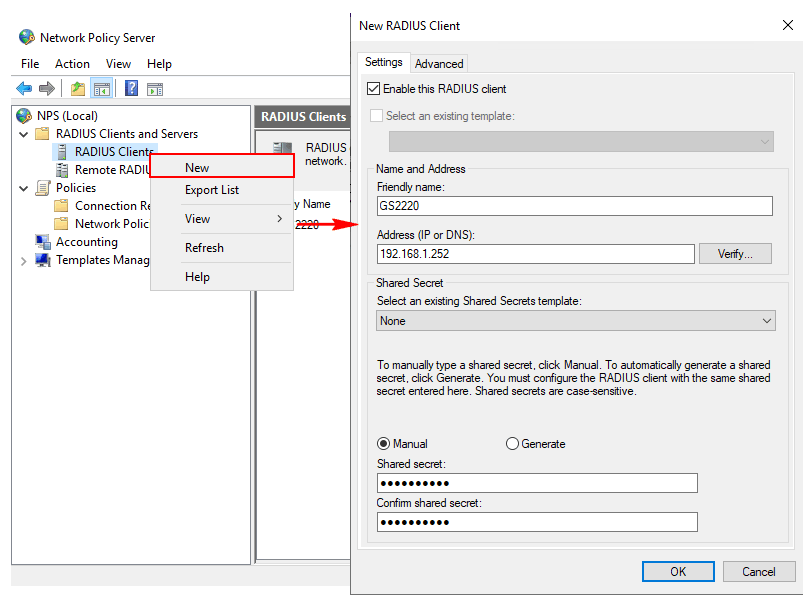

Open Network Policy Server en klik met de rechtermuisknop op RADIUS-clients > Nieuw om de vriendelijke naam, het IP-adres en het gedeelde geheim te configureren.

Configureer Connection Request Policies (CRP)

• Klik met de rechtermuisknop opCRP > Nieuw
• Geef de naam van het CRP-beleid op

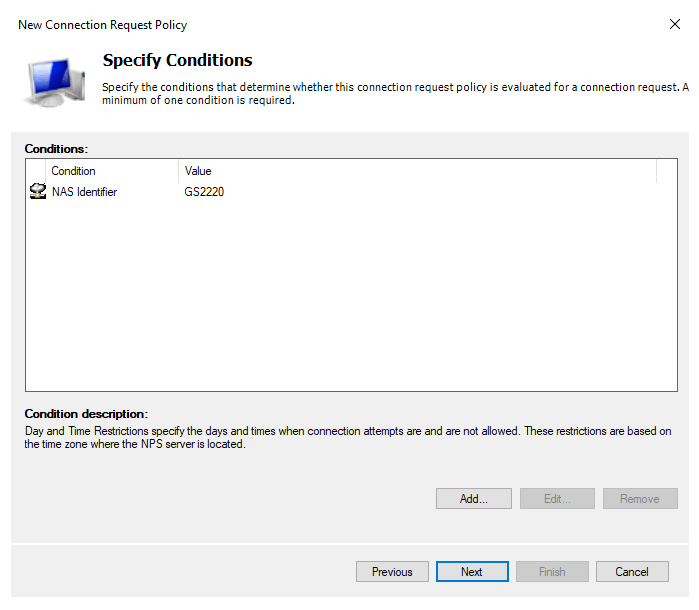

• Geef de voorwaarden op

We raden aan om hier NAS-identificatie (hostnaam van het apparaat) en NAS IPv4-adres te gebruiken als u niet bekend bent met deze pagina. Als u bovendien veel apparaten hebt die u aan RADIUS-clients wilt toevoegen, kunt u het symbool * gebruiken om te voorkomen dat u veel voorwaarden voor een CRP moet toevoegen, bijvoorbeeld “GS22*” of “192.168*”.

• Geef het doorsturen van verbindingsverzoeken op > Volgende
• Geef authenticatiemethoden op > Volgende
• Configureer instellingen > Volgende
• Controleer alles wat u zojuist hebt geconfigureerd en klik op Voltooien.

Netwerkbeleidsregels configureren

• Klik met de rechtermuisknop op Netwerkbeleidsregels > Nieuw
• Geef de naam van het netwerkbeleid op

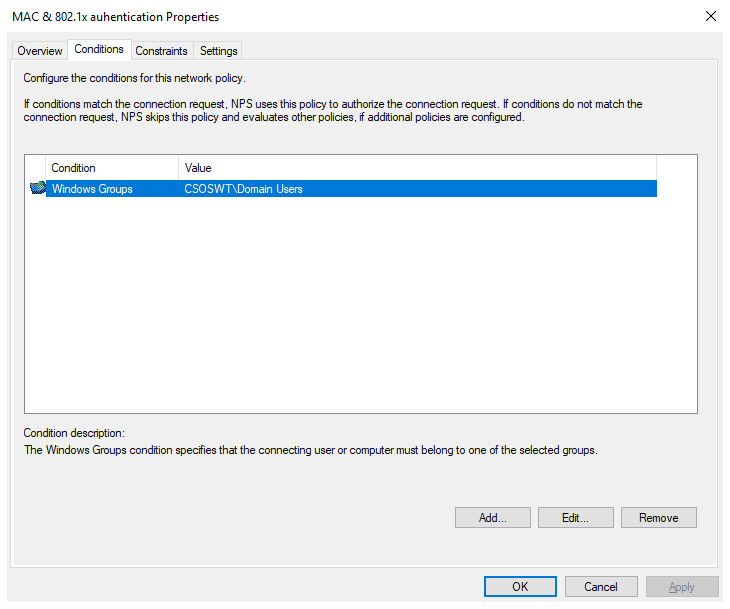

• Geef voorwaarden op > Toevoegen > kies Windows-groepen

• Toegangsrechten specificeren > Volgende

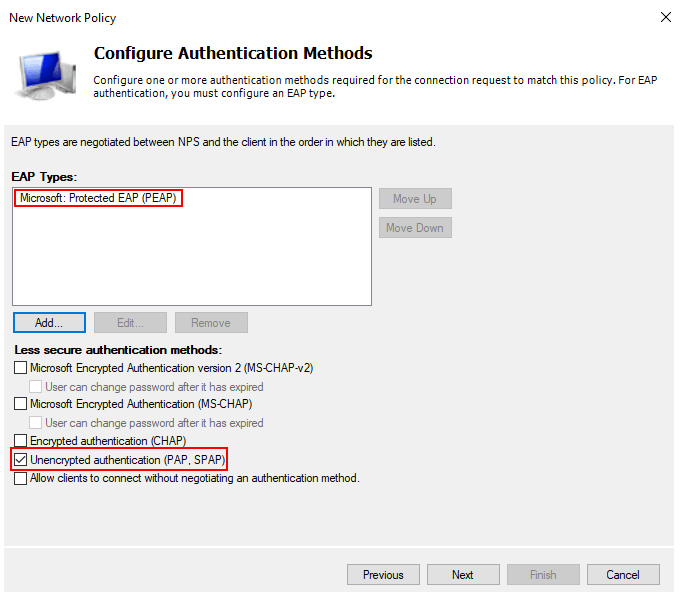

• Configureer authenticatiemethoden

• Configureer beperkingen > Volgende

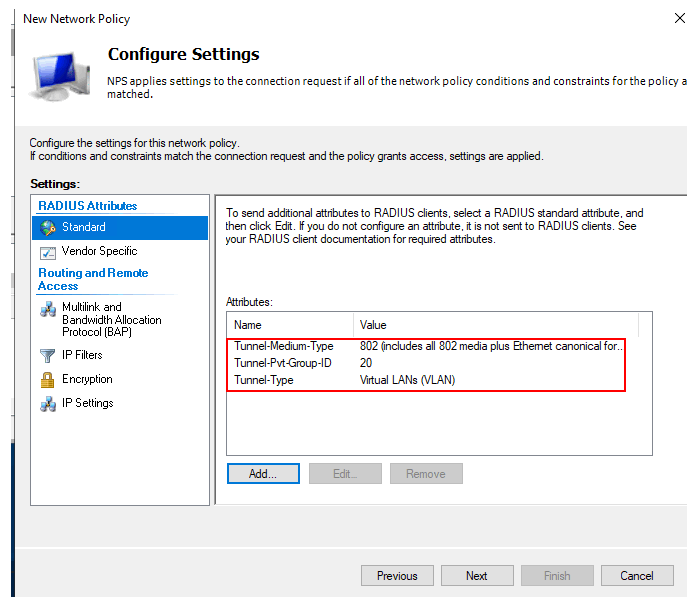

• Configureer instellingen.

• Controleer alles wat u hebt geconfigureerd en klik op Voltooien.

Een gebruikers-/apparaataccount instellen op Windows Server 2019

• Open Active Directory-gebruikers en -computers
• Klik met de rechtermuisknop op het domein > Nieuw > Gebruiker
• Maak accounts aan voor 802.1x- en MAC-authenticatie

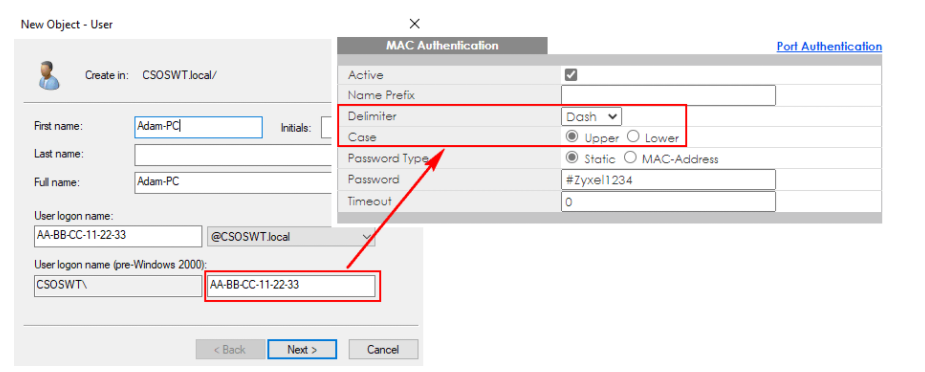

Opmerking:voor gebruikers met MAC-authenticatie moet de gebruikersaanmeldingsnaam in precies hetzelfde formaat worden ingevuld als de instelling op de switch-pagina voor MAC-authenticatie.

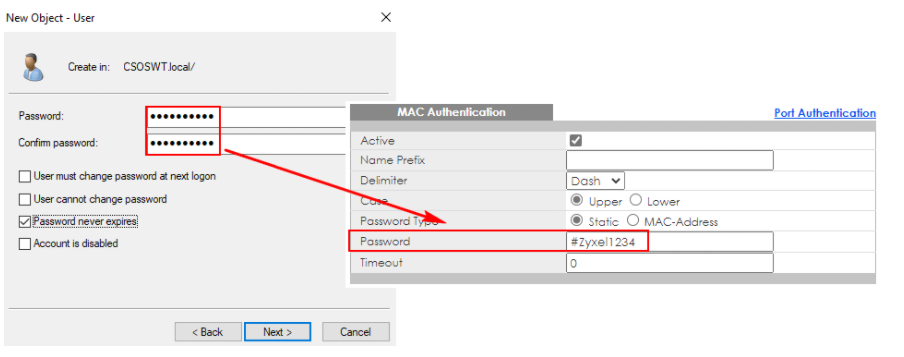

• Bovendien moet het wachtwoord van de gebruiker ook overeenkomen met de instelling in switch.

Verificatie

• De client doorstaat de samengestelde authenticatie; hij krijgt een IP-adres van het Data VLAN

• De client faalt bij de samengestelde authenticatie; hij krijgt het IP-adres van het gast-VLAN

Opmerking:


1. Zorg ervoor dat de DHCP-server in het netwerk functioneert.
2. L3 switch moet DHCP Smart Relay inschakelen en naar de DHCP-server verwijzen.
3. Als uw NPS-server in een VM is geïnstalleerd en de NPS-service niet werkt, ook al is deze actief, moet u de NPS-service STOPPEN en opnieuw STARTEN.
