Denne trinnvise veiledningen (inkludert video) viser hvordan du konfigurerer en VLAN-ID på USG-enheten din [Gjelder også for USG FLEX, ATP, VPN-serier]. Videoen er en del av en serie om hvordan du konfigurerer et VLAN på forskjellige Zyxel-enheter. Veiledningen vil forklare trinn for trinn hvordan du konfigurerer en USG-enhet for å kommunisere via VLAN-undernett.
Gjennomgangstrinn

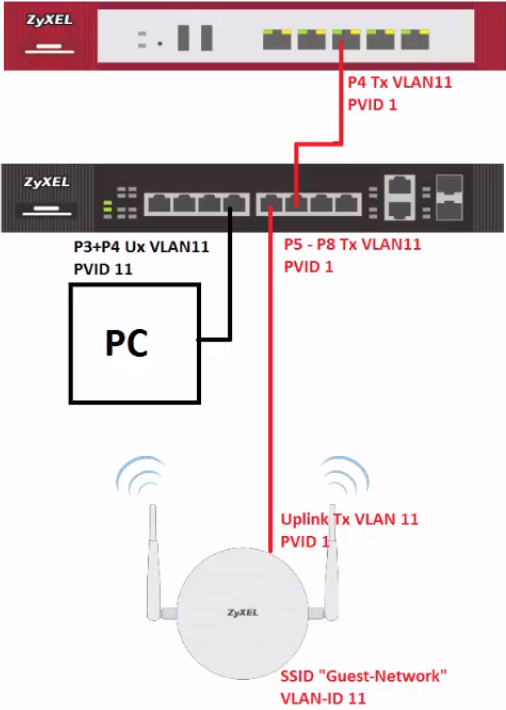

Her kan du se en grafisk topologi. Denne artikkelen vil fokusere på konfigurasjonen av USG og sette opp et tagget VLAN-grensesnitt på port 4:
3. Sett opp en DHCP for ditt VLAN
1. Legg til et nytt VLAN
Logg inn på enheten ved å angi en IP-adresse (som standard "admin", "1234").
Navigere til:

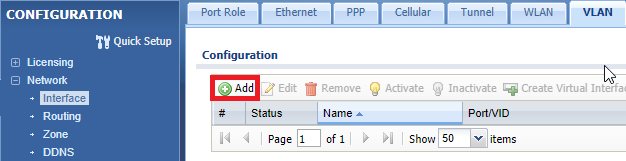

Konfigurasjon > Nettverk > Grensesnitt > VLAN
Klikk på fanen "VLAN" og klikk "Legg til"
2. Konfigurer VLAN

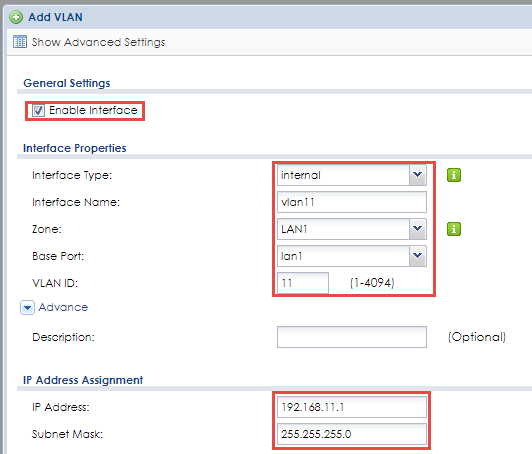

Siden dette VLAN-grensesnittet vil være i LAN-sonen din, vennligst velg "Internal" som "Interface Type", velg et passende "Interface Name" som "VLAN11", velg en ønsket LAN-sone og Base Port og skriv inn "VLAN ID" 11 slik at det samsvarer med ditt "grensesnittnavn"
Velg en ønsket "IP-adresse" som ikke er i konflikt med dine allerede eksisterende undernett
3. Sett opp en DHCP for ditt VLAN

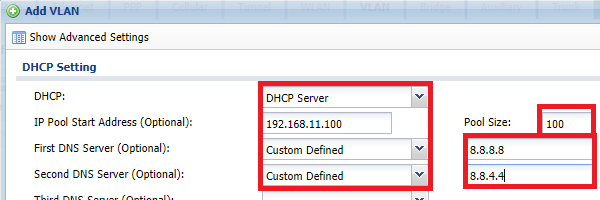

Du kan sette opp en DHCP-server om ønskelig
Etter å ha klikket "OK" er VLAN satt opp. Pakker med VLAN-tag 11 skal nå videresendes fra en tilkoblet svitsj.
Merk: Det er kun mulig å konfigurere merkede VLAN på USG-porter!
