Noen ganger ønsker du som administrator å regulere båndbredden som brukes av kundene dine. Denne opplæringen viser hvordan du gjør det på de fleste av enhetene våre. Det grunnleggende forblir veldig likt gjennom hele produktutvalget vårt!

Den første delen av opplæringen vil vise deg hvordan du setter opp en regel for båndbreddestyring ved å bruke SIP-trafikk som et eksempel

Denne andre delen av opplæringen vil gi to scenarier for å sette opp QoS. En av hovedgrunnene til at brukere aktiverer båndbreddestyring (QoS) er å prioritere VoIP-trafikk. Denne veiledningen vil gi instruksjoner om hvordan du oppretter en QoS-regel for å prioritere VoIP, samt prioritering av trafikk for spesifikk(e) enhet(er).

Innholdsfortegnelse

Seksjon A: Konfigurer BWM

Seksjon B: Konfigurere VoIP ved hjelp av BWM

Aktiverer BWM

QoS for VoIP-tjeneste

QoS basert på IP-adresse

Seksjon A: Konfigurer BWM

1 . Logg på enheten ved å skrive inn IP-adressen og legitimasjonen for en administratorkonto

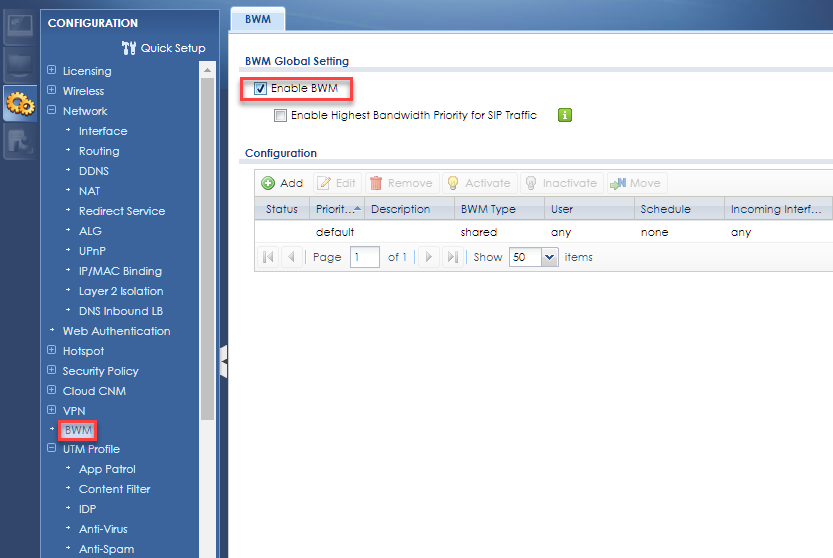

2 . Naviger til Konfigurasjon > BWM og merk av i boksen for å aktivere BWM


3 . Avhengig av enheten din (ZyWall USG 50 eller høyere og Next-Gen USG Series), kan du krysse av for "Aktiver høyeste båndbreddeprioritet for SIP-trafikk". Dette alternativet bruker standard SIP-port UDP 5060.



4 . Avhengig av scenarioet ditt må du opprette objekter for tjenestene og IP-adressene dine:

Naviger til Konfigurasjon > Objekt > Adresse/Geo IP for å lage IP-adresseobjekter for for eksempel SIP-telefonene dine - ved å bruke "Adressegruppe"-fanen ovenfor, kan du sette disse objektene i en gruppe for å bruke dem senere i BWM-en din.

5 . Naviger til Konfigurasjon > Objekt > Tjeneste og opprett et ønsket tjenesteobjekt

6 . Naviger til Konfigurasjon > Objekt > Tjeneste for å lage en tidsplan når BWM-regelen skal gjelde

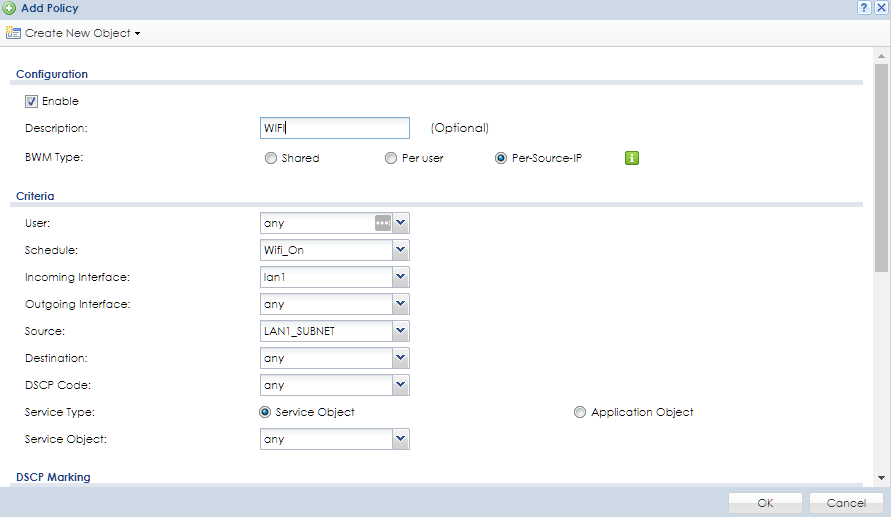

7 . Naviger nå tilbake til Konfigurasjon > BWM og klikk "Legg til", velg et passende navn, velg det tidligere opprettede "Schedule", "Incoming Interface" (vanligvis et av dine LAN-nettverk) og "Service Object"



8 . Rull ned til " Båndbreddeforming " og velg ønsket prioritet for innkommende og utgående trafikk (7 = laveste prioritet, 1 = høyeste prioritet, 5 = standard for VOIP-trafikk )

Det er det! Nå har du opprettet en BWM-regel som prioriterer VOIP-trafikken din.

Seksjon B: Konfigurere VoIP ved hjelp av BWM

Aktiverer BWM

Logg inn på ruterens nettkonfigurasjonsside og gå til menyen, Konfigurasjon ( ) → BWM . Merk av i boksen for å aktivere funksjonen for båndbreddeadministrasjon ( Aktiver BWM ) og bruk innstillingene.

Alle regler opprettet av bruker vil ha høyere prioritet, avhengig av brukerkonfigurasjon. All annen trafikk vil ha en prioritet på 7 basert på standard BWM-regelen.

QoS for VoIP-tjeneste

For å opprette en båndbreddeadministrasjonsregel som tillater VoIP-trafikkprioritet, klikk på Legg til-knappen.

Merk: Gjør dette bare hvis avmerkingsboksen "Aktiver høyeste båndbreddeprioritet for SIP-trafikk" ikke er merket av eller ikke er tilgjengelig på apparatmodellen din.

• Gå til Service Object og velg SIP (eller portene som brukes for VoIP)
• Rull ned til alternativet Bandwidth Shaping og sett prioritet til 1 (høyest prioritet)
• La alle andre felt være standard


Hvis du bruker en proprietær VoIP-port, må du først opprette tjenesteobjektet. Gå til konfigurasjon ( ) → Objekt → Tjeneste og klikk på Legg til-knappen for å sette inn og objekt for proprietært VoIP-portnummer.

Når du har opprettet objektet for tjenesteporten, kan du opprette BWM-regelen for å prioritere denne bestemte VoIP-porten.

QoS basert på IP-adresse

For å tillate en spesifikk nodeprioritet basert på IP-adressen, må vi først opprette adresseobjektet. Gå til konfigurasjon ( ) → Objekt → Adresse og klikk på Legg til-knappen for å sette inn IP-adresseoppføringen for enheten.

Nå som adresseobjektet er opprettet, kan vi opprette BWM-regelen for å prioritere all trafikk fra enheten.

• For feltet Innkommende grensesnitt under "Kriterier" velg LAN1 (dette er det interne grensesnittet enheten er koblet til på ruteren)
• For feltet Utgående grensesnitt velg riktig WAN-tilkobling eller velg SYSTEM_DEFAULT_WAN_TRUNK for å bruke båndbreddestyringsprioriteten gjennom alle WAN-tilkoblinger
• For kildefeltet velg adresseobjektet du opprettet for enhetens IP ( IP_Phone basert på denne veiledningen)
• Rull ned til Bandwidth Shaping og angi prioritet (1 er høyest)
