L2TP over IPSec-klientruting til et fjernkontor via IPSec-tunnel på ZyWALL USG maskinvare-gatewayer

Hvordan konfigurere ruting for L2TP over IPSec-klienter til et fjernkontor via en IPSec-tunnel på ZyWALL USG-seriens maskinvare-gatewayer?

(Bruker ZyWALL USG 50 som eksempel)

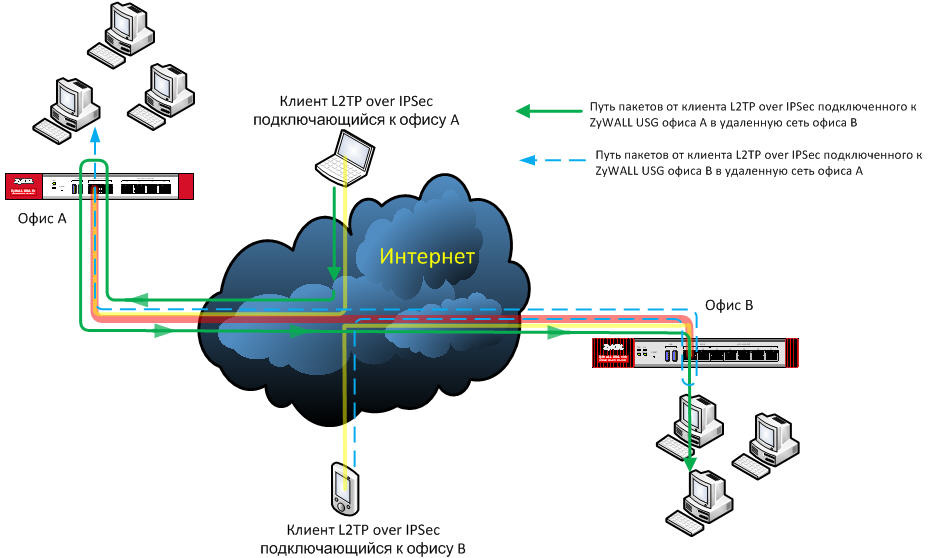

La oss vurdere følgende topologi:

Det er 2 kontorer, A og B (hvert kontor har en ZyWALL USG-serie maskinvare-gateway installert). De er koblet sammen via en IPSec VPN-tunnel. Eksterne L2TP over IPSec-klienter kobler til hvert kontor via Internett.
Oppgaven: konfigurer ruting slik at alle L2TP over IPSec-klienter kan få tilgang til det lokale subnettet til kontorene A og B, uavhengig av hvilket kontor klienten kobler til.

Kjernen i konfigurasjonen er å lage to ruter på begge sikkerhets-gatewayene:
1. All trafikk (med hvilken som helst kilde-IP-adresse) rettet mot det eksterne subnettet skal rutes inn i IPSec VPN-tunnelen. Denne ruten er nødvendig fordi IP-adressene til L2TP over IPSec-klientene ikke er innenfor området spesifisert i VPN Connections for forbindelsen mellom de to kontorene. Trafikken vil ikke automatisk rutes inn i tunnelen.
2. Den andre ruten vil instruere gatewayen om at trafikk med destinasjons-IP-adresser fra det eksterne L2TP over IPSec-klientområdet skal sendes gjennom IPSec-tunnelen mellom kontorene, eller trafikk ment for eksterne L2TP over IPSec-klienter skal rutes via IPSec-tunnelen mellom kontorene. Uten denne ruten vil ikke svar på forespørsler bli levert.

La oss gå gjennom parameterne for vår testoppsett:

Konfigurering av ZyWALL USG 50 fra Kontor A

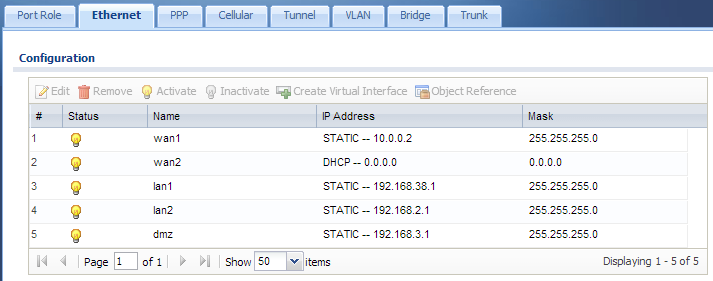

For å konfigurere grensesnitt, gå til Configuration > Network > Interface og velg fanen Ethernet.

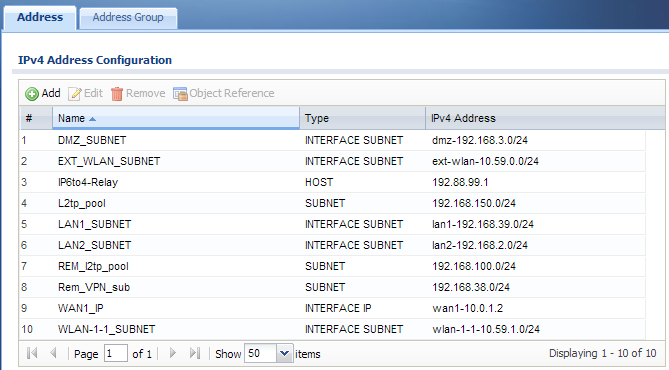

For å opprette objektene som trengs for rutekonfigurasjon, gå til Configuration > Object > Address.

I tillegg til subnettene for L2TP over IPSec-klienter, må du også opprette et objekt av typen INTERFACE IP for wan1-grensesnittet og et objekt av typen SUBNET som definerer det eksterne subnettet til Kontor B. Dette er nødvendig for å konfigurere L2TP over IPSec-tunnelen og IPSec-tunnelen mellom kontorene.

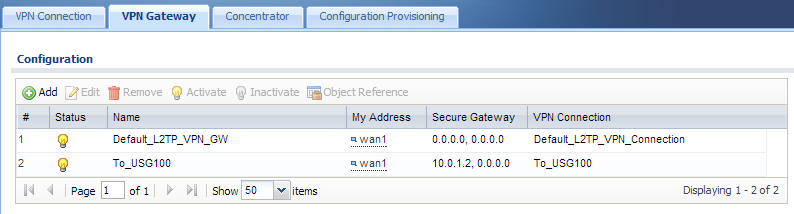

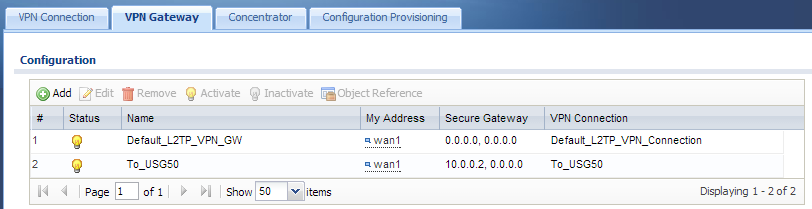

L2TP over IPSec-tunnelen og IPSec-tunnelen mellom kontorene skal konfigureres i Configuration > VPN > IPSec VPN > VPN Gateway og Configuration > VPN > IPSec VPN > VPN Connection.

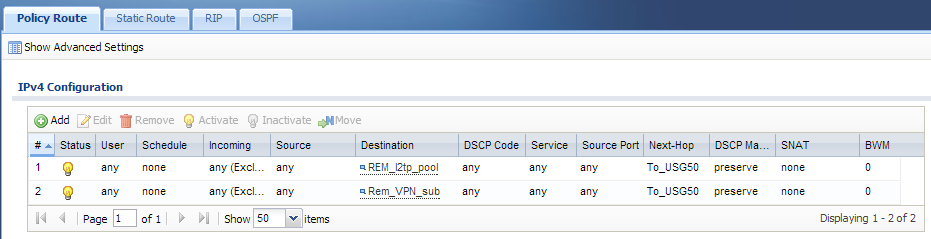

For å konfigurere ruteregler, gå til Configuration > Network > Routing > Policy Route.

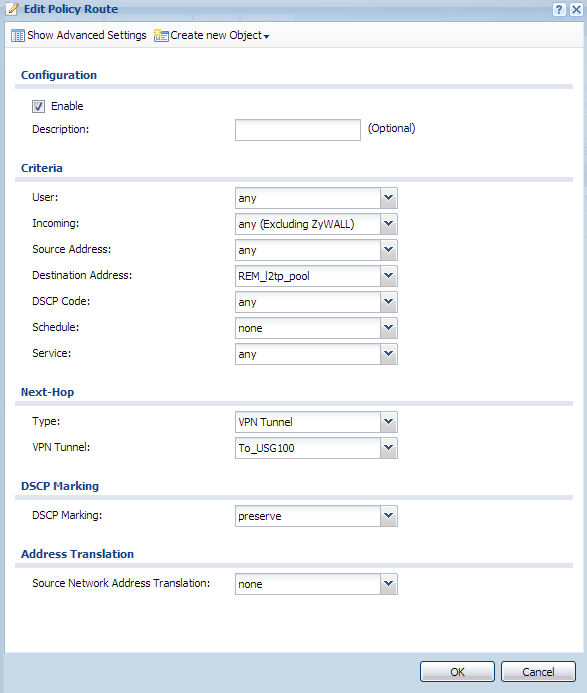

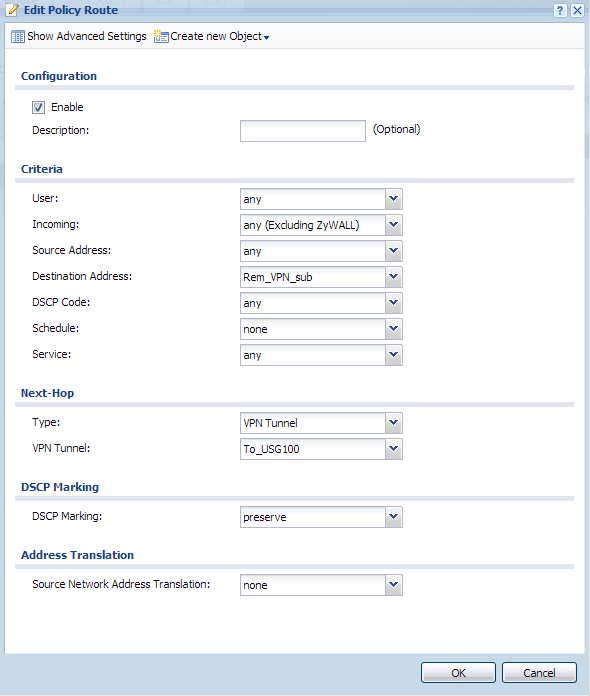

Innstillinger for den første ruten:

Innstillinger for den andre ruten:

Deretter må du konfigurere brannmuren. For å konfigurere brannmurregler, gå til Configuration > Network > Firewall.

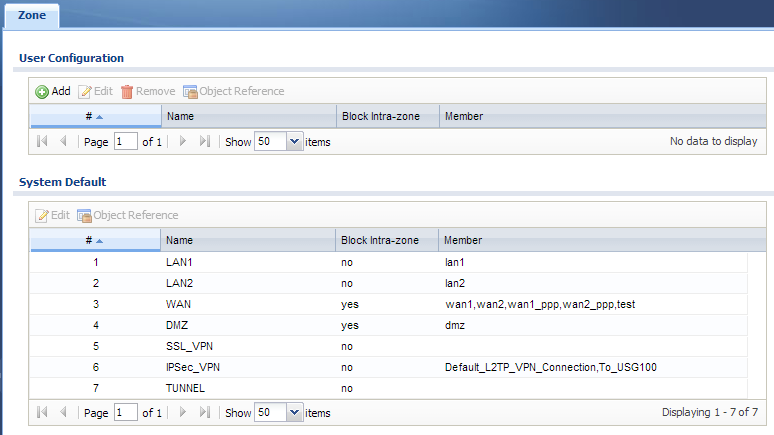

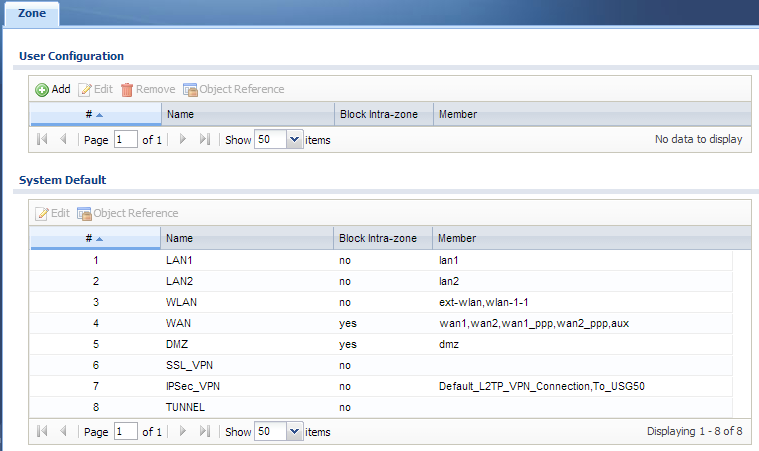

I vårt oppsett er hovedbetingelsen for å tillate pakker gjennom brannmuren å binde begge tunnelene til samme sone, hvor trafikk mellom grensesnitt i sonen er tillatt (Block Intra-zone – nei).
Det bør også være regler som tillater trafikk fra denne sonen til det lokale nettverket og fra det lokale nettverket til denne sonen.

Konfigurering av ZyWALL USG 100 fra Kontor B

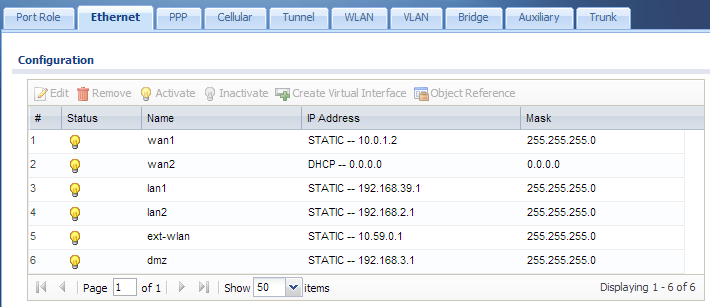

For å konfigurere grensesnitt, gå til Configuration > Network > Interface og velg fanen Ethernet.

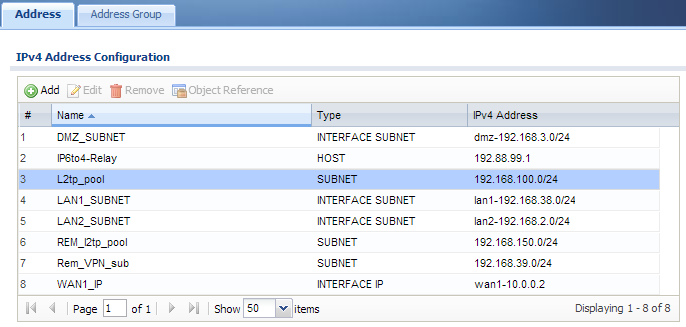

For å opprette objektene som trengs for rutekonfigurasjon, gå til Configuration > Object > Address.

I tillegg til subnettene for L2TP over IPSec-klienter, må du også opprette et objekt av typen INTERFACE IP for wan1-grensesnittet og et objekt av typen SUBNET som definerer det eksterne subnettet til Kontor A. Dette er nødvendig for å konfigurere L2TP over IPSec-tunnelen og IPSec-tunnelen mellom kontorene.

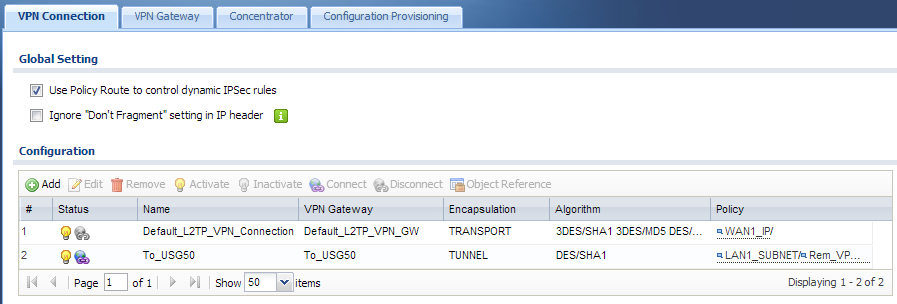

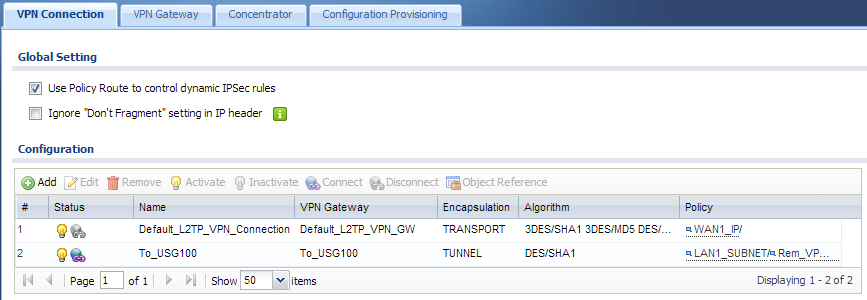

L2TP over IPSec-tunnelen og IPSec-tunnelen mellom kontorene skal konfigureres i Configuration > VPN > IPSec VPN > VPN Gateway og Configuration > VPN > IPSec VPN > VPN Connection.

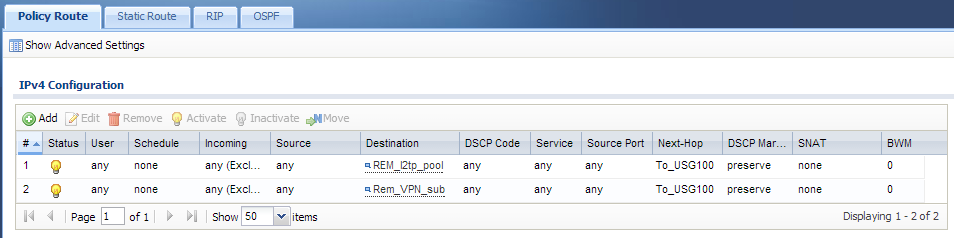

For å konfigurere ruteregler, gå til Configuration > Network > Routing > Policy Route.

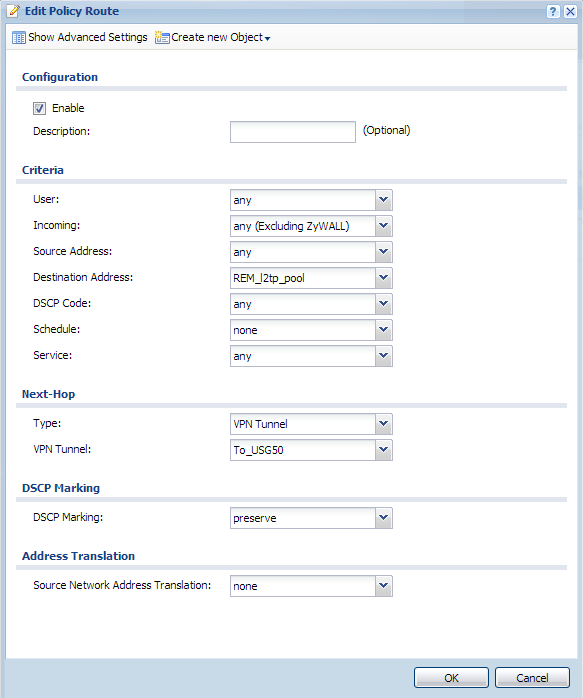

Innstillinger for den første ruten:

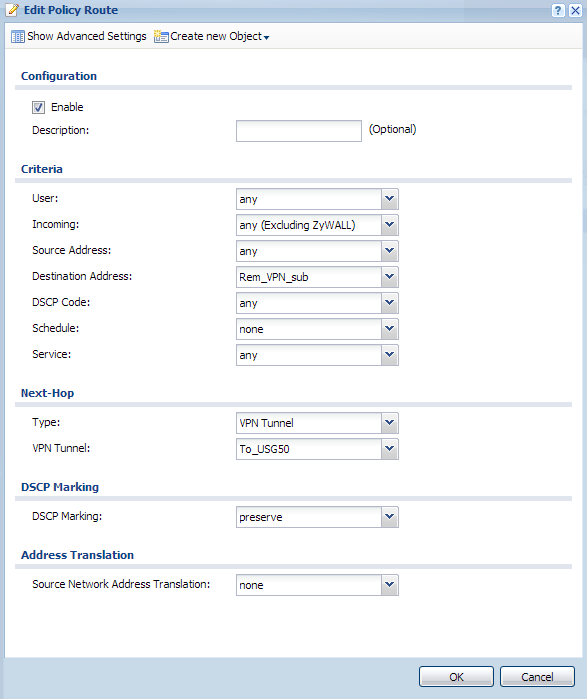

Innstillinger for den andre ruten:

Deretter må du konfigurere brannmuren. For å konfigurere brannmurregler, gå til Configuration > Network > Firewall.
I vårt oppsett er hovedbetingelsen for å tillate pakker gjennom brannmuren å binde begge tunnelene til samme sone, hvor trafikk mellom grensesnitt i sonen er tillatt (Block Intra-zone – nei).
Det bør også være regler som tillater trafikk fra denne sonen til det lokale nettverket og fra det lokale nettverket til denne sonen.
