Denne artikkelen forklarer hvordan du slår på flere PoE-enheter (PD-er), hva som er forskjellen mellom 802.3af-, legacy-, pre-802.3at- og 802.3at-modus, samt forskjellen mellom klassifiserings- og forbruksmodus i Power over Ethernet på svitsjen din (GS1920/GS1900/XGS1930/XS1930 osv.).

1) Hva er forskjellen mellom PoE-oppstartsmodusene?

Naviger til:

PORT > PoE Setup

• 802.3af-modus: En port er strømforsynt i IEEE 802.3af-modus.
• Eldre: En port strømforsynes ved hjelp av høy innkoblingsstrøm, som brukes av eldre PD-er med et effektbehov på mer enn 15 W ved oppstart.
• Før 802.3at: En port får strøm i IEEE 802.3af-modus ved oppstart og byttes til IEEE 802.3at-modus med høy effekt innen 75 ms etter oppstart. Bruk denne modusen hvis PD-en ikke utfører lag 2-klassifisering, eller hvis bryteren utfører lag 1-klassifisering med to hendelser.
• 802.3at: En port får strøm i IEEE 802.3af-modus. Hvis PD-klassen som detekteres av svitsjen, ikke er klasse 4 (type 2), vil porten likevel slå på PD-en, men bare PD-er i klasse 4 kan slås på i IEEE 802.3at-modus.

2) Klassifisering vs. forbruksmodus

Når du kobler et visst antall PoE-enheter (PD-er) til en Zyxel PoE-svitsj, kan det hende at bare et visst antall PD-er starter opp. Dette skjer fordi PoE-svitsjen har en fast tildelt kapasitet til å levere PoE-strøm (se enhetens datablad for informasjon om den tildelte kapasiteten for PoE). Så hvis den totale bruken av PD-er når svitsjens tildelte kapasitet, vil den lavere prioriterte PD-en ikke få strøm fra svitsjen. Med denne begrensningen bør du likevel øke antallet tilkoblede PD-er så mye som mulig ved å endre bryterens PoE-modus.

PoE-svitsjen har to forskjellige PoE-moduser tilgjengelig:

Klassifisering:
Maks. effekt (mW) for PD-en vil bli reservert for hver PD i henhold til hver ports prioritetsnivå.

Forbruk:
Effekten fordeles, slik at hver enhet får strøm. Effekten som bryteren tildeler, kan være mindre enn PD-enhetens maksimale effekt (mW).

I fabrikkinnstillingen er PoE-modus satt til klassifisering.

Ved bruk av klassifisering følger bryteren standarden som er definert for å gi PD-ene maksimal effekt. Det er for å garantere at PD-enheten kan ha nok strøm når som helst. Den tildelte effekten reserveres kun for bruk av denne PD-en, uansett om den trenger strøm eller ikke i det øyeblikket.

PD-en trenger imidlertid ikke alltid maksimal effekt når den er i drift. Bruk av Forbruksmodus vil derfor gjøre det mulig for bryteren å fordele strømmen mer effektivt. I forbruksmodus vil bryteren la alle tilkoblede PD-er få strøm og bare levere strøm i henhold til PD-enes forespørsel. Dermed kan den slå på flere PD-er enn med klassifisering.

Vær oppmerksom på at hvis svitsjen står overfor en situasjon med lite PoE-strøm, vil svitsjen basere seg på prioriteten til PoE-innstillingen for hver port for å gi PD-strøm, uansett hvilken modus du bruker.

Gjennomgang av trinnene

Hvis du bruker en GS2210-8HP eller en lignende svitsj og bare bruker noen få porter til å levere PoE og de tilkoblede PD-ene ikke starter som forventet, kan du prøve disse trinnene:

1. Logg på svitsjen ved å bruke den lokale IP-adressen og legitimasjonen.
2. Naviger til:

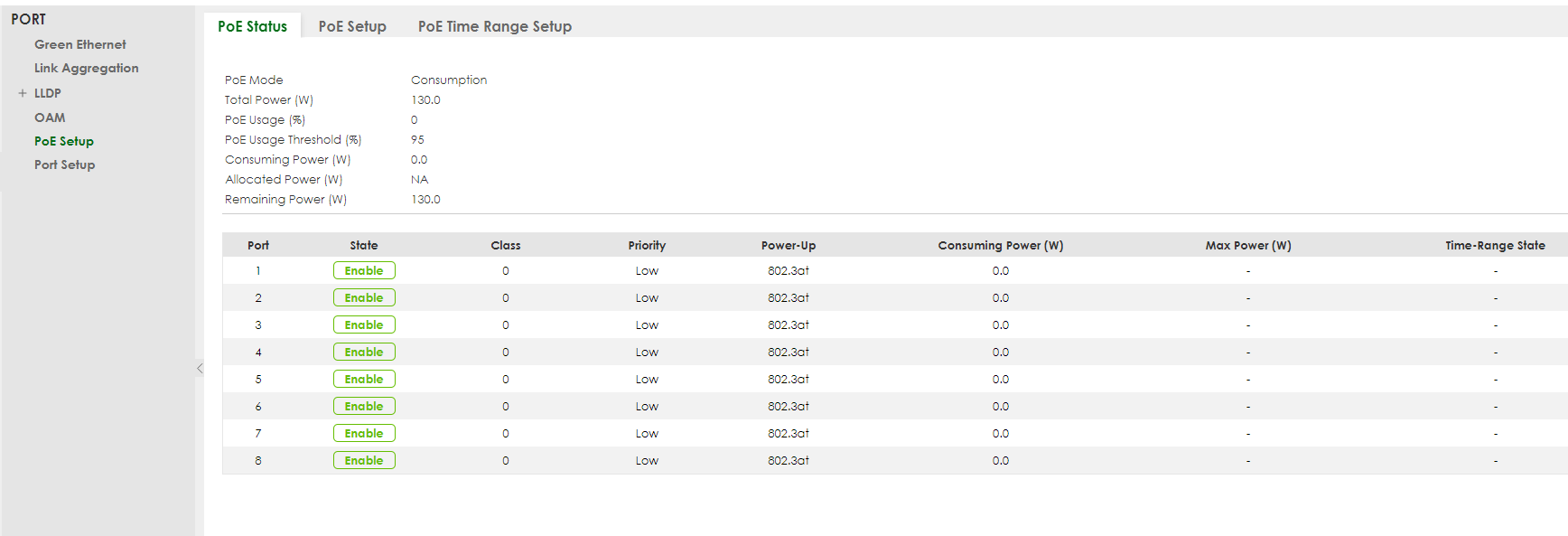

PORT > PoE Setup > PoE Status

3. PoE-modus er som standard satt til Classification. Endre dette til Forbruksmodus og bruk/lagre denne konfigurasjonen.

Naviger til:

PORT > PoE Setup > PoE Setup

4. Koble PD-ene til svitsjen på nytt.
