1) Scenario

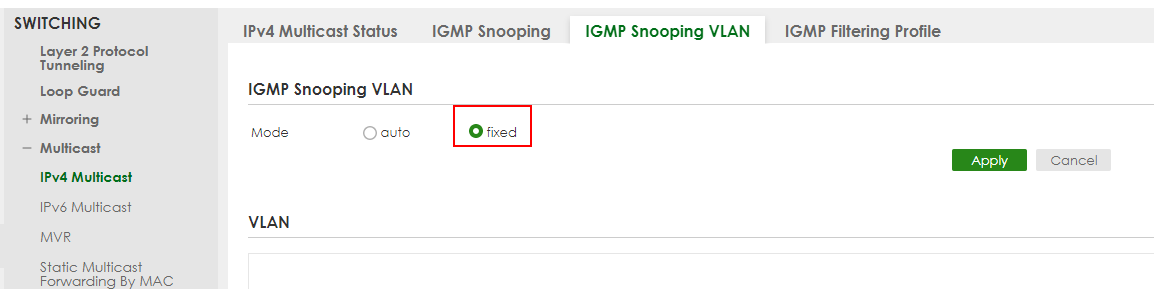

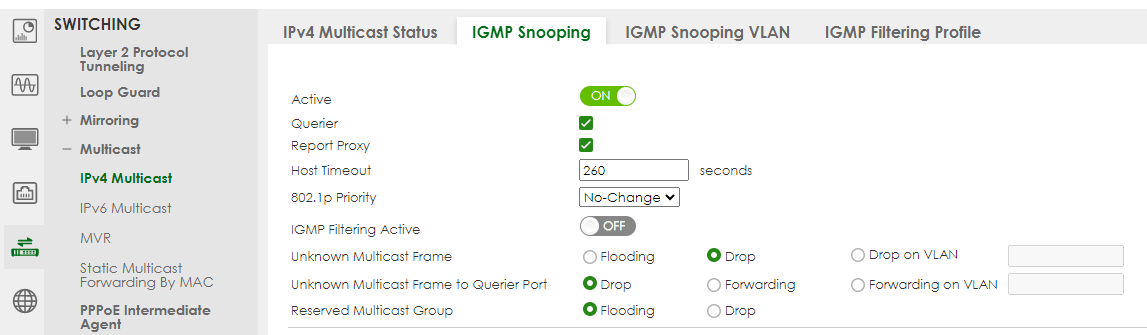

Jeg ønsker å angi en XGS3700-svitsj som spørrer og å implementere IGMP Snooping bare på VLAN10. Her er innstillingene mine:

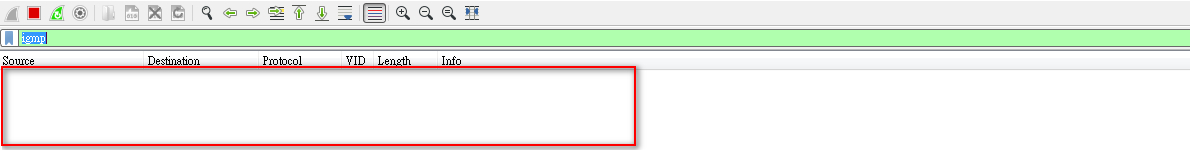

Så koblet jeg PC-en min til port 1 på VLAN10, men på en eller annen måte mottok den ingen IGMP General Query-pakker fra svitsjen, noe som fører til at multicast-strømmene mine eldes ut.
Hvorfor mottar ikke PC-en min under VLAN10 General Queries?
1.2 Løsning
Hvis vi ønsker å fikse IGMP Snooping i et bestemt VLAN, må det finnes en IP for VLAN-grensesnittet som de generelle spørringspakkene skal sendes til.
I dette tilfellet er det ikke konfigurert noen grensesnitt-IP for VLAN10.
Naviger til:

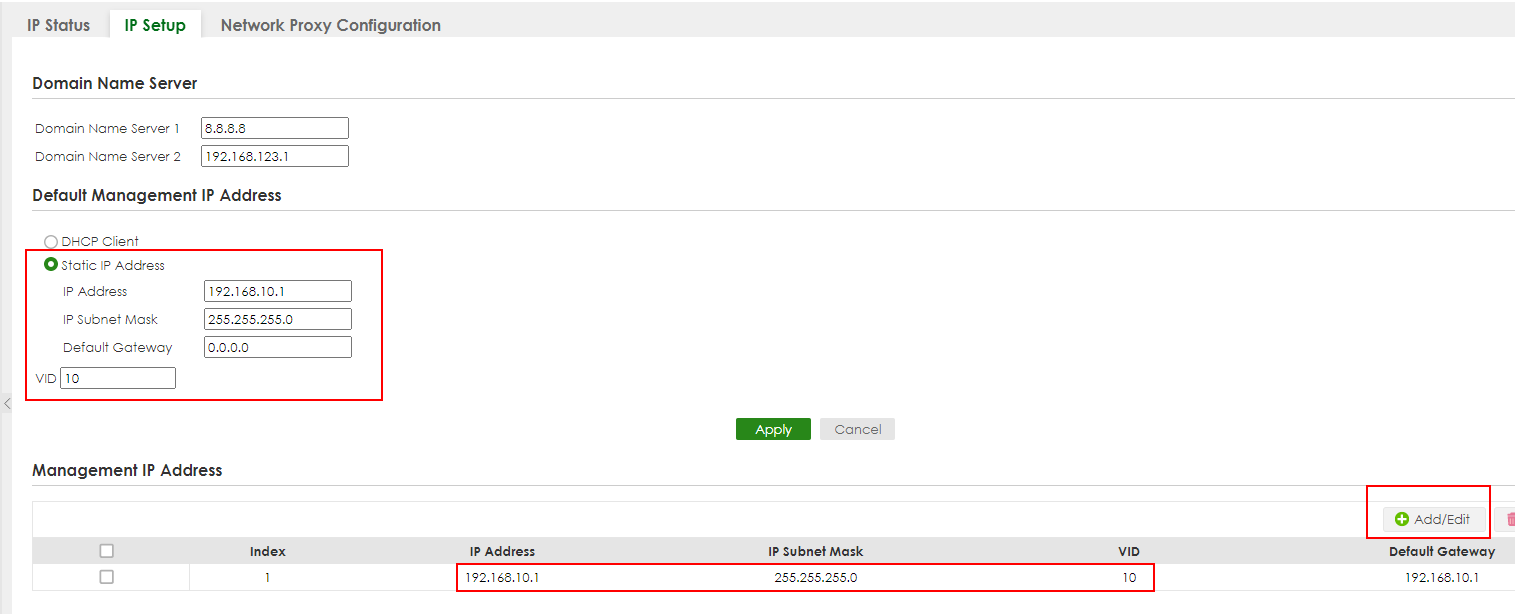

SYSTEM > IP Setup > Default Management IP Address
Konfigurer en statisk adresse på VLAN10 (vi tar 192.168.10.1 fordi det ikke er konfigurert noe VLAN10):
SYSTEM > IP Setup > Management IP Address
Konfigurer deretter administrasjons-IP-adressen slik at den kan nås på VLAN10:
Bekreftelse:
Siden grensesnitt-IP-adressen er angitt for VLAN10, vil hver enhet motta IGMP General Query-pakker med kilde 192.168.10.1 tilsvarende.
2) Eldre GUI-scenario

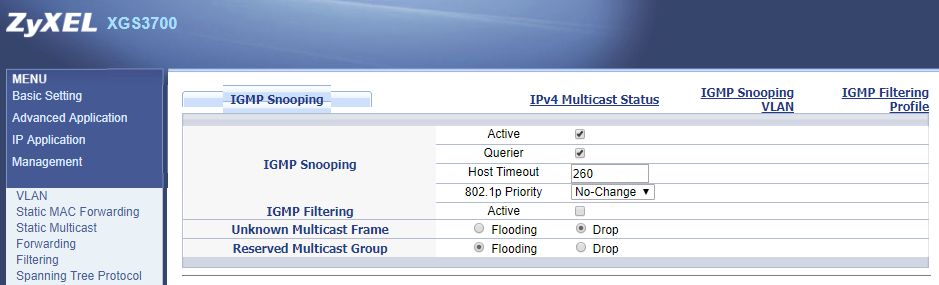

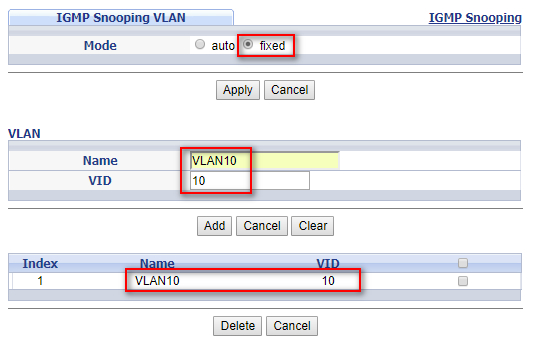

Jeg vil gjerne sette en XGS3700-svitsj som spørrer og implementere IGMP Snooping bare på VLAN10. Her er innstillingene mine:
Så koblet jeg PC-en min til port 1 på VLAN10, men på en eller annen måte mottok den ingen IGMP General Query-pakker fra svitsjen, noe som fører til at multicast-strømmene mine eldes ut.
Hvorfor mottar ikke PC-en min under VLAN10 General Queries?
Steg for steg-veiledning:
Hvis vi ønsker å reparere IGMP Snooping i et bestemt VLAN, må det finnes et IP-grensesnitt for VLAN som VLAN kan sende General Query-pakker til.
I dette tilfellet er det ikke konfigurert noen grensesnitt-IP for VLAN10.

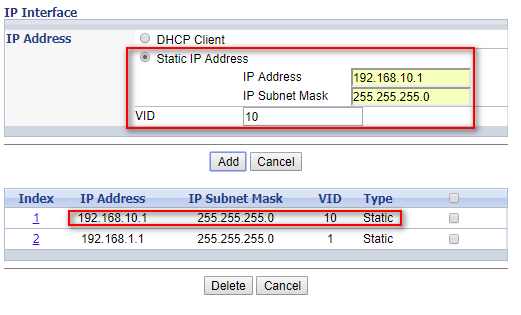

Vi kan derfor angi en statisk IP 192.168.10.1 for VLAN10 i "Basic Setting -> IP Setup".
Bekreftelse:
Siden grensesnitt-IP er angitt for VLAN10, vil hver enhet motta IGMP General Query-pakker med kilde 192.168.10.1 tilsvarende.
KB-00228
