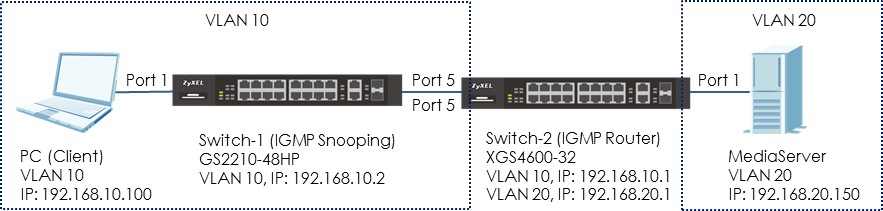

Eksemplet viser administratorer hvordan de konfigurerer IGMP-ruting på Zyxel Layer 3 switch. Dette er nødvendig når multicast-klientene befinner seg i et annet LAN eller VLAN enn strømmeserveren.
Konfigurer IGMP-ruting for multicast-klienter i forskjellige VLAN
1) Konfigurer IGMP-multicast-ruting
1.Konfigurer Switch-1
1. Konfigurer VLAN10 på Switch-1. (Se emnet: 2.1 Hvordan konfigurere switch for å skille trafikk mellom avdelinger)

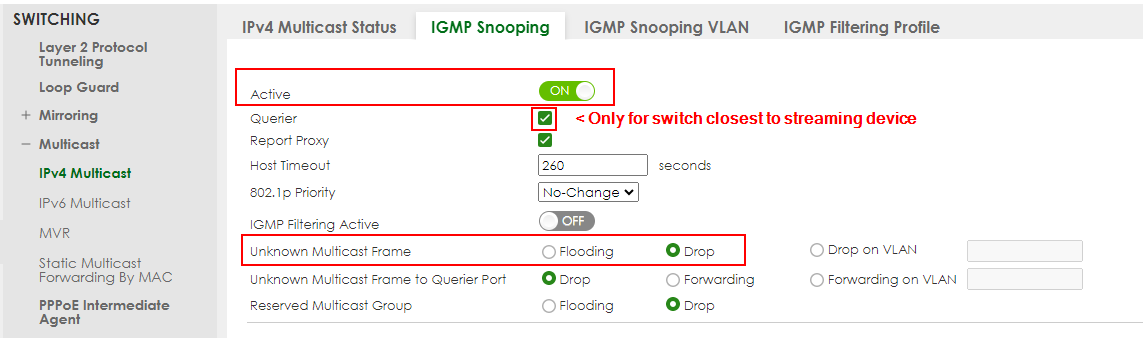

2. Konfigurer IGMP-snooping: Gå inn i web-GUI-en og gå til:

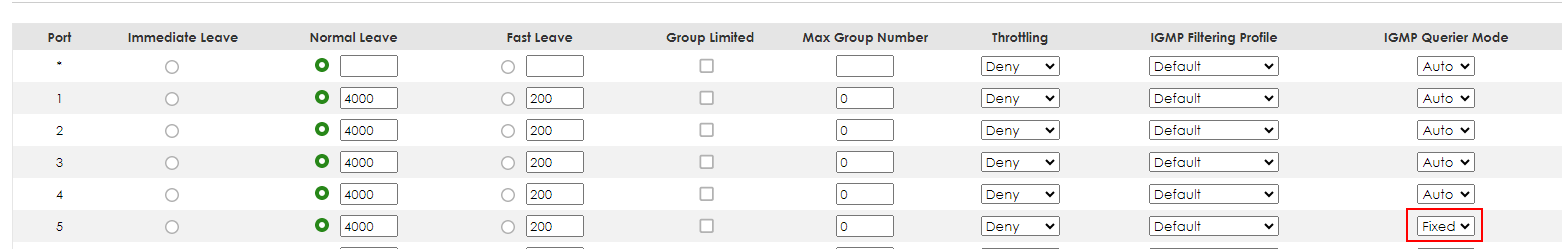

Meny > Avansert applikasjon > Multicast > IPv4 Multicast > IGMP-snoopingMerk av for «Aktiv» og velg Ukjent multicast-ramme som Drop. Velg port 5 som Fast. Klikk på «Bruk».
2.Konfigurer Switch-2
1. Konfigurer VLAN10 og VLAN20 på Switch-2. Se emnet:
Nettverk Switch – Konfigurer VLAN-er for å skille trafikk mellom avdelinger
2. Konfigurer IP-adressene for Switch på BÅDE VLAN10 og VLAN20 som vist i Se emnet:
Nettverk Switch – Endre administrasjons-IP-adressen til switch [Første pålogging]
3. Konfigurer IGMP-ruting:
Gå inn i web-GUI-en og gå til:

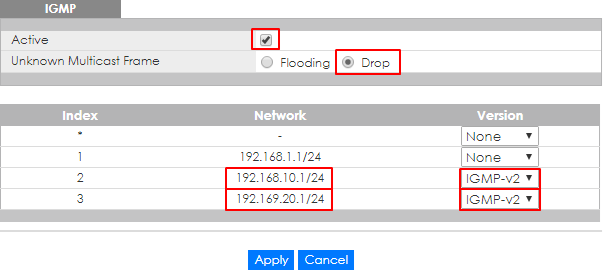

Meny > IP-applikasjon > IGMPMerk deretter av for «Aktiv» og velg VLAN10 og VLAN20 som IGMP-v2. Velg «Ukjent multicast-ramme» som«Slett». Klikk på «Bruk».
3.Test resultatet
- Spill av strømmen på MediaServer ved hjelp av Multicast-IP-adressen 239.1.1.2.
- Få PC-en til å sende en IGMP-tilkoblingsmelding for 239.1.1.2.
- Gå til Meny > Avansert program > Multicast > IPv4 Multicast. PC-en som er koblet til port 10, blir med i Multicast-gruppen 239.1.1.2.
4.Hva kan gå galt?
Switch-2 (IGMP-ruteren) må inneholde både VLAN for MediaServer (VLAN20) og PC (klient) (VLAN10) slik at IGMP-strømmen kan rutes riktig.
Hvis strømmen ikke mottas av klienten, kan du prøve å sjekke konfigurasjonen av VLAN.
1) Konfigurer IGMP-multicast-ruting (via Legacy GUI)
1.Konfigurer Switch-1
- Konfigurer VLAN10 på Switch-1. (Se emnet: 2.1 Hvordan konfigurere switch for å skille trafikk mellom avdelinger)

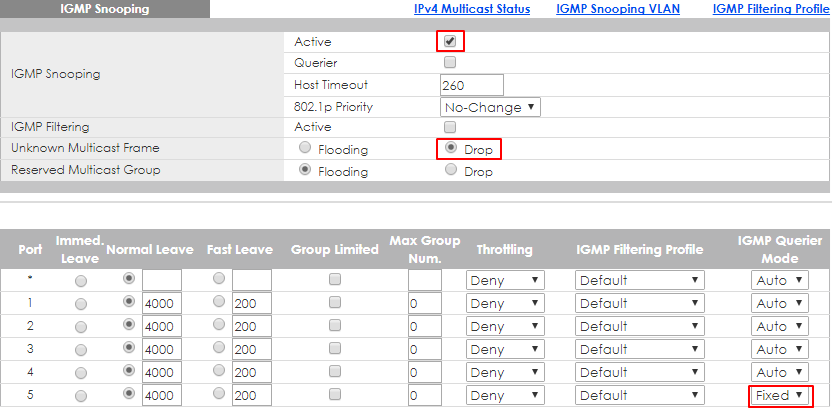

- Konfigurer IGMP-snooping: Gå inn i web-GUI-en og gå til Meny > Avansert applikasjon > Multicast > IPv4-multicast > IGMP-snooping. Merk av for «Aktiv» og velg Ukjent multicast-ramme som Drop. Velg port 5 som Fast. Klikk på «Bruk».
2.Konfigurer Switch-2
- Konfigurer VLAN10 og VLAN20 på Switch-2. Se emnet: 1 Hvordan konfigurere switch for å skille trafikk mellom avdelinger.
- Konfigurer IP-adressene for Switch på BÅDE VLAN10 og VLAN20 som vist i Se emnet: 1.1 Hvordan endre administrasjons-IP-adressen til switch for å unngå å få tilgang til feil enhet.
- Konfigurer IGMP-ruting: Gå inn i web-GUI-en og gå til Meny > IP-applikasjon > IGMP. Merk av i boksen «Aktiv» og velg VLAN10 og VLAN20 som IGMP-v2. Velg «Ukjent multicast-ramme» som«Slett». Klikk på «Bruk».
3.Test resultatet
- Spill av strømmen på MediaServer ved hjelp av Multicast-IP-adressen 239.1.1.2.
- Få PC-en til å sende en IGMP-tilkoblingsmelding for 239.1.1.2.
- Gå til Meny > Avansert program > Multicast > IPv4 Multicast. PC-en som er koblet til port 10, blir med i Multicast-gruppen 239.1.1.2.
4.Hva kan gå galt?
Switch-2 (IGMP-ruteren) må inneholde både VLAN for MediaServer (VLAN20) og PC (klient) (VLAN10) slik at IGMP-strømmen kan rutes riktig.
Hvis strømmen ikke mottas av klienten, kan du prøve å sjekke konfigurasjonen av VLAN.
